4)
Vet twee tussenslangen (#411000) in met zuurvrij siliconenvet.
Let op:
Uitsluitend zuurvrij siliconenvet gebruiken (of blue gel) die geschikt is voor EPDM o-ringen en
bestand is tegen temperaturen tussen -20 ° C en + 70° C. Deze wordt meegeleverd
(kranenvet).
5)
Schuif de twee tussenslangen in de headers tot beide o-ringen niet meer zichtbaar zijn, zie figuur
7.2-c.
6)
Het volgende paneel op de rails leggen en met de M8 bouten vastzetten tegen het
wegglijden. Duw voorzichtig het hele paneel in één gecontroleerde beweging zijwaarts
om de headers over de tussenslangen te laten glijden.
Let op:
Pas op voor beschadigen van de tussenslangen en de O-ringen. Bij twijfel vervangen!
7)
Beide panelen vastzetten met de TS middenklem (#310200) en inbusbout M8x40
(#331150), zie figuur 7.2d en 7.2e.
8)
Herhaal stap 1 tot en met stap 7 tot de hele rij panelen ligt.
9)
Wanneer alle eindklemmen en middenklemmen vastzitten, kunnen de M8 bouten tegen
wegglijden worden verwijderd.
Triple Solar montagehandleiding PVT warmtepomppanelen NL maart 2020

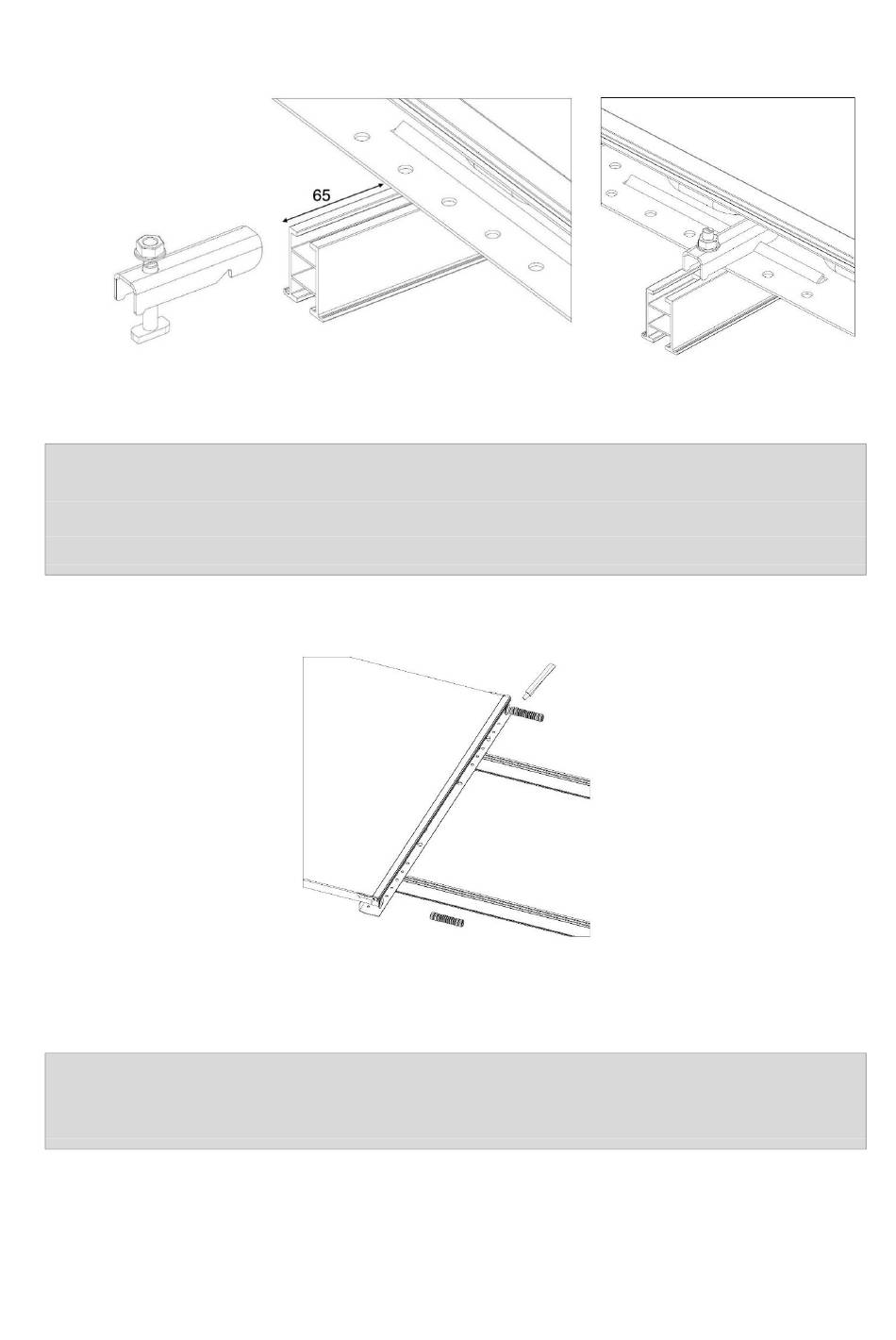

Figuur 7.2-b paneel met eindklem gemonteerd.
Figuur 7.2-c – tussenslangen, eenzijdig gemonteerd
15
