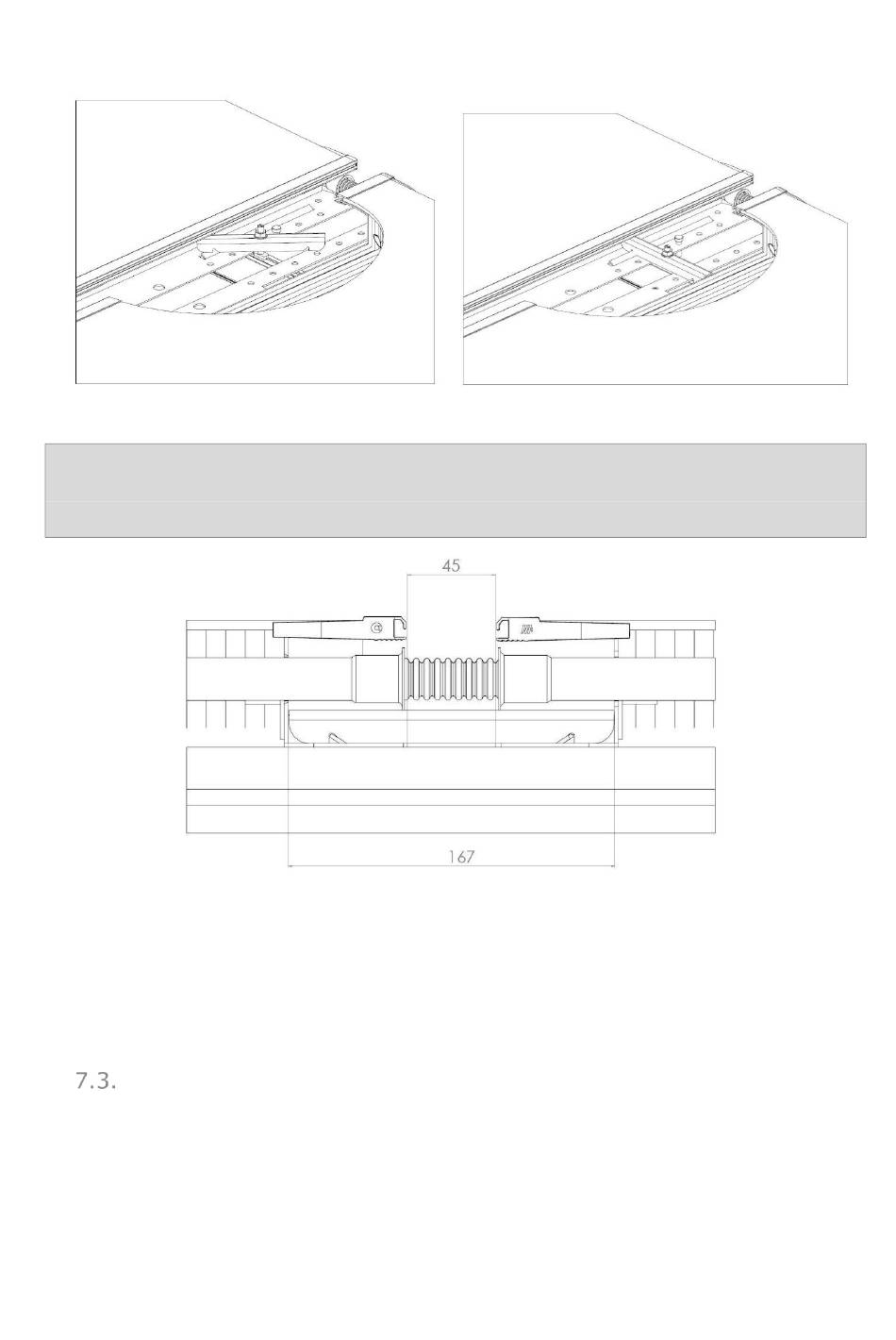

Figuur 7.2-e middenklem voorbereid
Let op:
De uitsparingen aan weerszijden van de middenklem moeten over de opstaande nokken van de
panelen vallen! Dit om de borging van de tussenslangen te garanderen, zie figuur 7.3d + 7.3e
Figuur 7.2-f doorsnede van bevestigde tussenslang en middenklem.
Bevestiging van het TS klemprofiel
Nu de hele rij panelen ligt en er is gecontroleerd dat de uitlijning van de panelen juist is, is het tijd om TS
klemprofielen te bevestigen aan de panelen.
1)
Schuif het TS klemprofiel (#311000) zijwaarts (in de lengterichitng van de montagerails) over de
middenondersteuning van het paneel totdat deze vastklikt in het paneelprofiel, zie figuur 7.4-a.
Triple Solar montagehandleiding PVT warmtepomppanelen NL maart 2020
Figuur 7.2-d middenklem bevestigd
