De Nieuwe Omkantelbeveiliging (Rolbeugel) Monteren - Toro 139-8062 Installatie-Instructies
Rolbeugelset
Inhoudsopgave
3
De nieuwe omkantelbeveili-
ging (rolbeugel) monteren
Benodigde onderdelen voor deze stap:
1
Bovenste rolbeugelconstructie
1
Linker rolbeugelconstructie onderaan
1
Rechter rolbeugelconstructie onderaan
2
Vouwpenconstructie
2
Borstbout
2
Golfring
2
Bumper
6
Borgmoer (½")
4
Veerring
4
Zeskantbout (½" x 3¼")

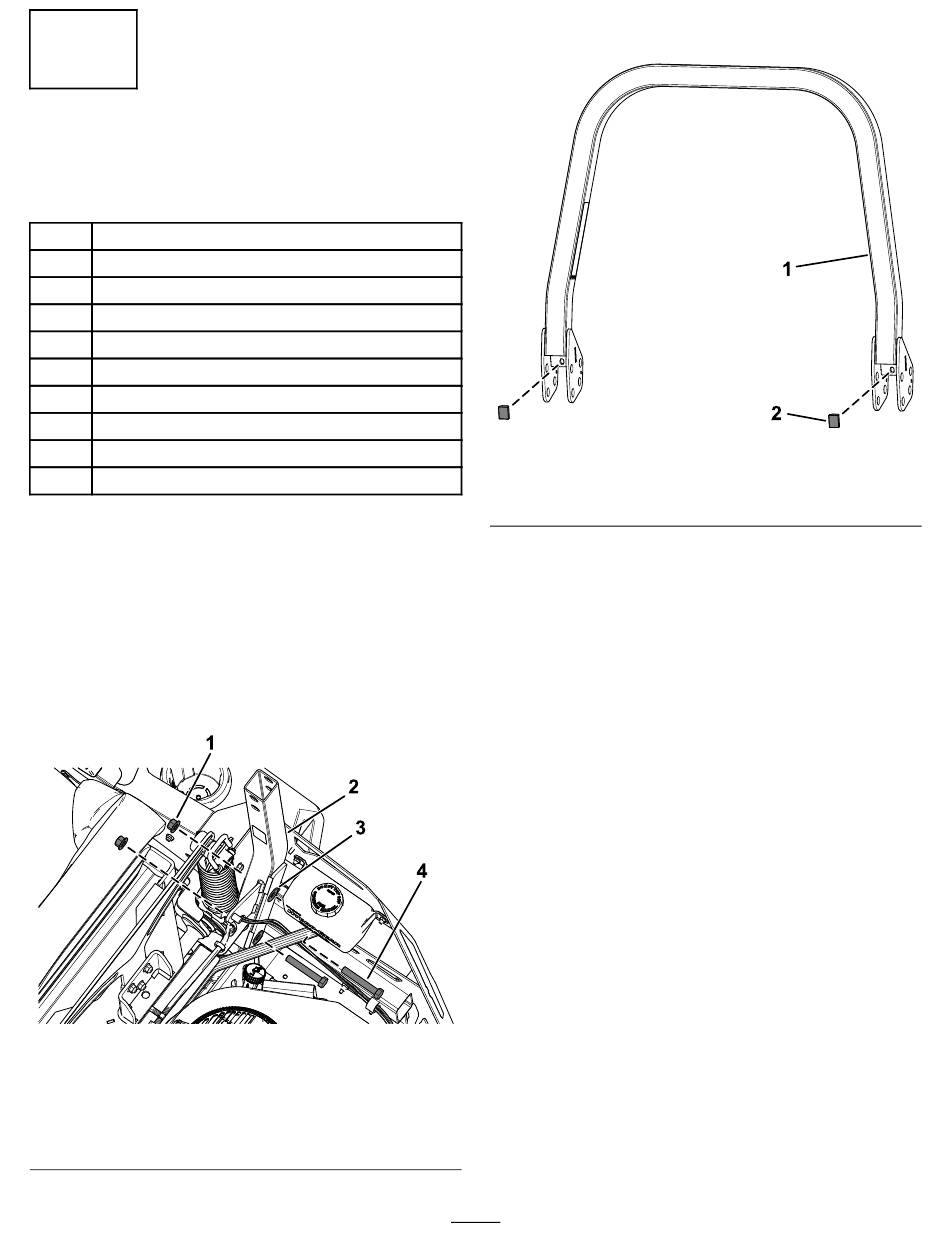

Procedure
1.
Bevestig de onderste rolbeugelconstructies
losjes op de maaier met 2 zeskantbouten
(½" x 3¼"), 2 veerringen en 2 borgmoeren (½")
aan elke zijde
(Figuur
Opmerking:
Zorg ervoor dat de plaat die
gelast is op het onderste gedeelte van de
onderste rolbeugelconstructies weg gericht is
van het frame.
Rechterkant getoond
1. Borgmoer (½")
2. Rechter rolbeugelcon-
structie onderaan
3).
Figuur 3
3. Veerring
4. Zeskantbout (½" x 3¼")
2.
Bevestig de 2 bumpers aan de bovenste
rolbeugelconstructie
1. Bovenste
rolbeugelconstructie
g361078
4
(Figuur
4).
Figuur 4
2. Bumper
g331711
