10. Boringsplan voor de
wandbevestiging van het
toestel
Geen zuurhoudende of alkalische oplossingen gebruiken of producten welke de metalen, de kunststof
of rubberen onderdelen kunnen aantasten ( aanbevolen producten: SENTINEL X400 en X100). Zich
steeds richten naar de gebruiksaanwijziging van het product.
De aanwezigheid van vaste bezinkingen in de verwarmingskring kan werkingstoringen van het toestel
tot gevolg hebben ( bv. Oververhitting en werkingsgeluiden in de wisselaar).
Zodra de juiste plaats bepaald is waar het toestel opgehangen zal worden, er het boringsplan op de
muur bevestigen. De installatie beginnen vanaf de plaats van de hydraulische- en gasaansluitingen op
de kraanwerkaansluitplaat. Bij oude installaties of bij een vervanging is het aanbevolen om op de
retour van het toestel in lage stand een opvangpot te voorzien voor het opvangen van de bezinkingen
en nog eventuele installatieresten die zelfs na het schoonmaken nog achterbleven zijn en met de tijd
in circulatie zouden kunnen komen.
Eens de ketel op het boringsplan bevestigd is, het als accessoires geleverd concentrisch kokersysteem
voor de afvoer van de verbrandingsgassen en de aanvoer van de buitenlucht aansluiten. Volg de
richtlijnen in de volgende paragraven.
De afvoerslang op de bij het toestel geleverde sifon aansluiten. De sifon op de rioleren aansluiten.
Vermijdt horizontale leidingen.

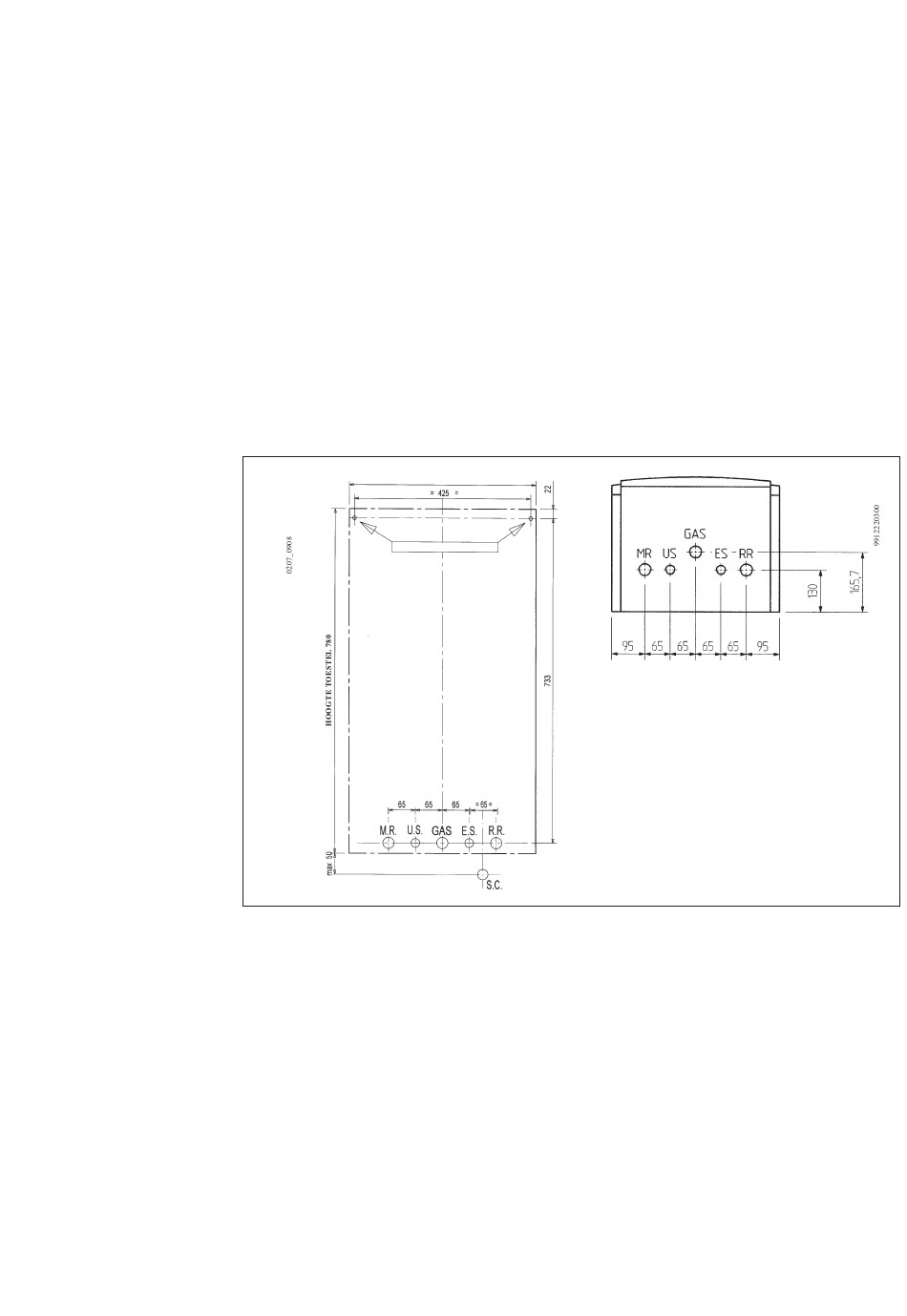

BREEDTE TOESTEL 450
BEVESTIGINGSPUNTEN
VAN HET TOESTEL
Schets 6
MR:
US:
GAS:
ES:
RR:
SC:
41
aanvoer verwarming G 3/4
uitgang sanitair warm water G 1/2
gastoevoer G 3/4
ingang koud sanitair water G 1/2
retour verwarming G 3/4
afvoer condenswater
