Type
Maximale lengte
kokersysteem
kokersysteem
concentrisch Ø 60/100 mm
concentrisch Ø 80/125 mm
... concentrische rookgasafvoer en buitenluchtaanvoerkokers
Dit type concentrische koker laat toe om zowel
rechtsreeks de rookgassen naar buiten af te voeren
en de buitenlucht toevoer te verzekeren of met
behulp van een schouw van het type 3 CE.
De concentrische bocht 90° laat alle
aansluitrichtingen
toe
draaimogelijkheid op 360°. Hij kan eveneens
gebruikt worden als supplementaire bocht met de
verlengkokers of bocht 45°.
Bij een muurdoorvoer moet de koker ten minstens
18 mm buiten de muur uitsteken om toe te laten de
afsluitring in aluminium te plaatsen en al zo waterinfiltratie te voorkomen.
De helling van de kokers in de richting naar het toestel moet ten minstens 1 cm per lopende meter
bedragen..
De installatie van een bocht 90° vermindert de totale toegelaten lengte van het kokersysteem met 1
meter.
De installatie van een bocht 45° vermindert de totale toegelaten lengte met 0,5 meter.

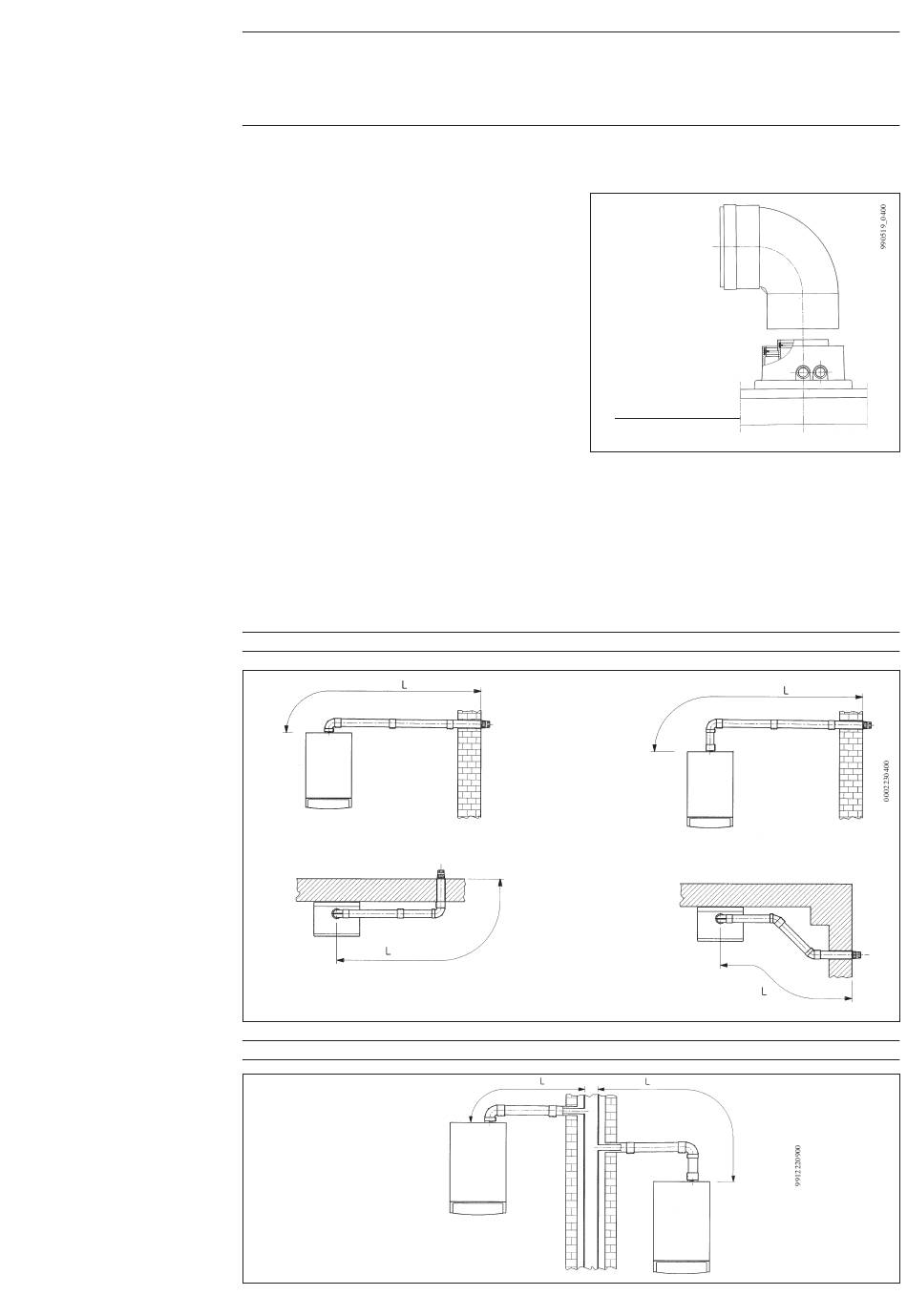

Voorbeeld met horizontale opstelmogelijkheden met concentrische kokers
Schets 10
Voorbeeld met opstelmogelijkheden met schouwen type
L max = 10 m Ø 60/100 mm
L max = 25 m Ø 80/125 mm
Schets 11
Voor elke
geïnstalleerde bocht 90
vermindert
10 m
de lengte met
25 m
1 m
dank
zij
zijn
Schets 9
L max = 10 m Ø 60/100 mm
L max = 25 m Ø 80/125 mm
L max = 9 m Ø 60/100 mm
L max = 24 m Ø 80/125 mm
43
Voor elke
Diameter
°
°
geïnstalleerde bocht 45
muurdoorvoer
vermindert
rookgasafvoer
de lengte met
fumée
0,5 m
100 mm
Concentrisch aansluitstuk
Buitendiameter
koker
100 mm
