c) Met de AGU2.500 voor de sturing van een installatie lage temperatuur:
Zich richten naar de handleiding van de AGU2.500 voor de aansluiting en de sturing van een kring
lage temperatuur.
15.4 Aansluiting van een installatie met meerdere kringen
De elektrische aansluiting en de nodige instellingen voor de sturing van een installatie met meerdere
kringen zijn verschillend naargelang de op het toestel aangesloten accessoires.
a) Zonder accessoires :
Het contact relatief aan de werkingsvraag van de verschillende kringen moet parallel aangesloten
worden op de klemmen 3-4 "TA" van de klemmenstrook M2 op de schets 13. De overbrugging moet
verwijderd worden.
De keuze van de verwarmingtemperatuur gebeurt rechtstreeks op het bedieningsbord van het toestel
conform met de richtlijnen van de gebruikershandleiding.
b) Met de weersafhankelijke regelaar QAA73:
De mengkraan of de pomp van de kring gestuurd door de weersafhankelijk regelaar moet elektrisch
gevoed worden op de klemmen a-b van de klemmenstrook M1 op de schets 13.
Het contact relatief aan de werkingsvraag van de verschillende kringen moet in parallel aangesloten
worden op de klemmen 3-4 "TA" van de klemmenstrook M2 op de schets 13. De overbrugging moet
verwijderd worden.
De keuze van de verwarmingstemperatuur van de kring gestuurd door de QAA73 gebeurt automatisch
door de QAA73.
De keuze van de verwarmingstemperatuur van de andere kringen moet rechtstreeks op het
bedieningbord van het toestel ingesteld worden.
BELANGRIJK : Het is noodzakelijk dat de parameter 80 "stooklijn HC2" instelbaar op de
weersafhankelijke regelaar QAA73 op —.- niet actief (zie hoofdstuk14.2) ingesteld is.

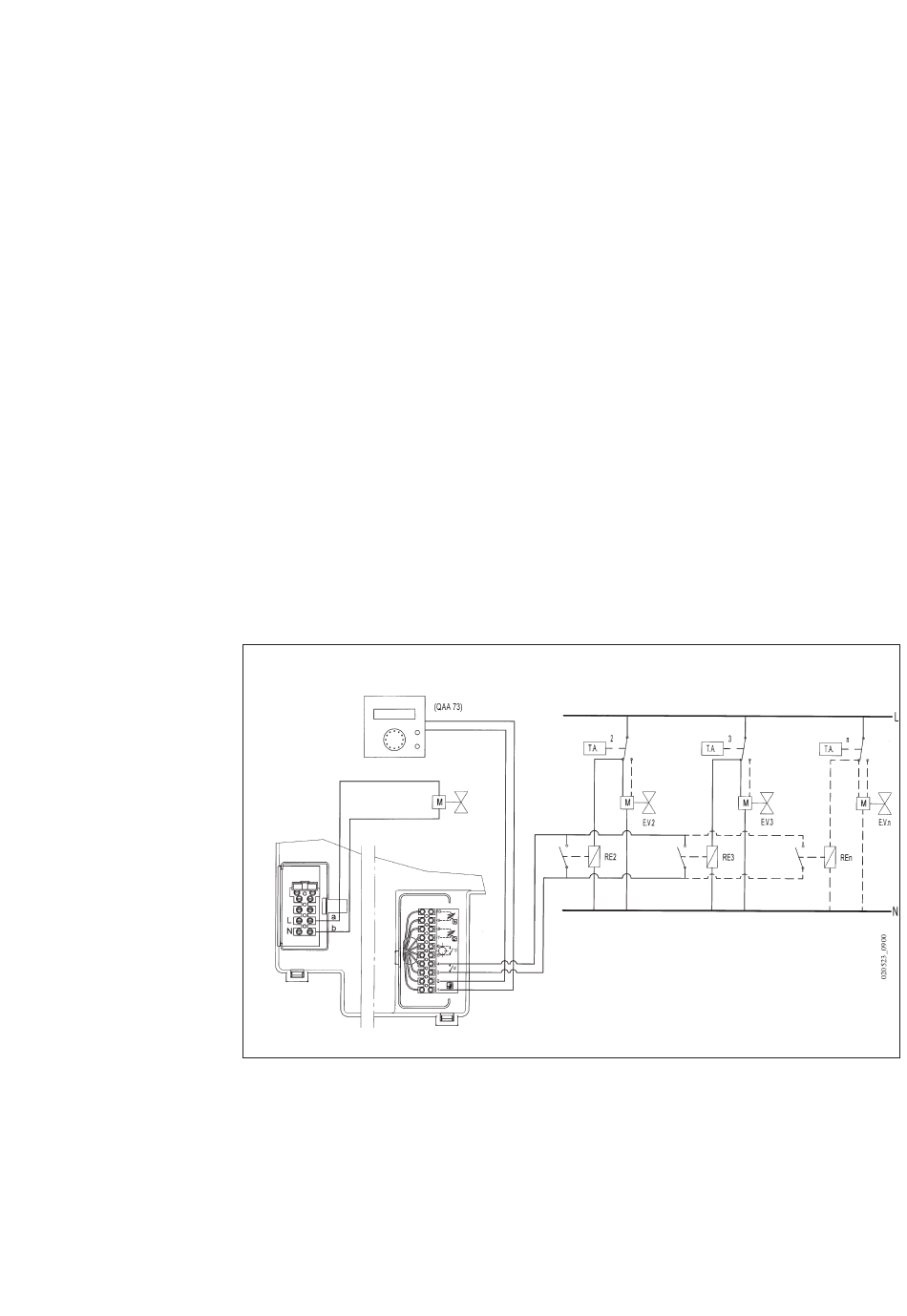

Schets 14
c) Met de AGU2.500 voor de sturing van een installatie lage temperatuur:
Zich richten naar de handleiding van de AGU2.500 voor de aansluiting en de sturing van een kring
lage temperatuur.
Zone 2
omgevings-
(
Zone 1
thermostaat
elektroventiel
Zone 1
48
Zone 3
omgevings-
(
thermostaat
)
)
Zone N
omgevings-
(
thermostaat
)
