5. Schuif het afstandsstuk van het lager in de wielnaaf.
Druk het andere lager in het open uiteinde van de
wielnaaf om het afstandsstuk van het lager in de
wielnaaf vast te zetten.
6. Plaats de zwenkwielset in de zwenkwielvork en zet
deze vast op zijn plaats met behulp van een bout en
een borgmoer.
Scharnierkappen van
maaidekken vervangen
De scharnierkappen voorkomen dat er vuil via de
scharnierpunten tussen de maaidekken komt. Bij
beschadiging of slijtage moet een kap worden vervangen.

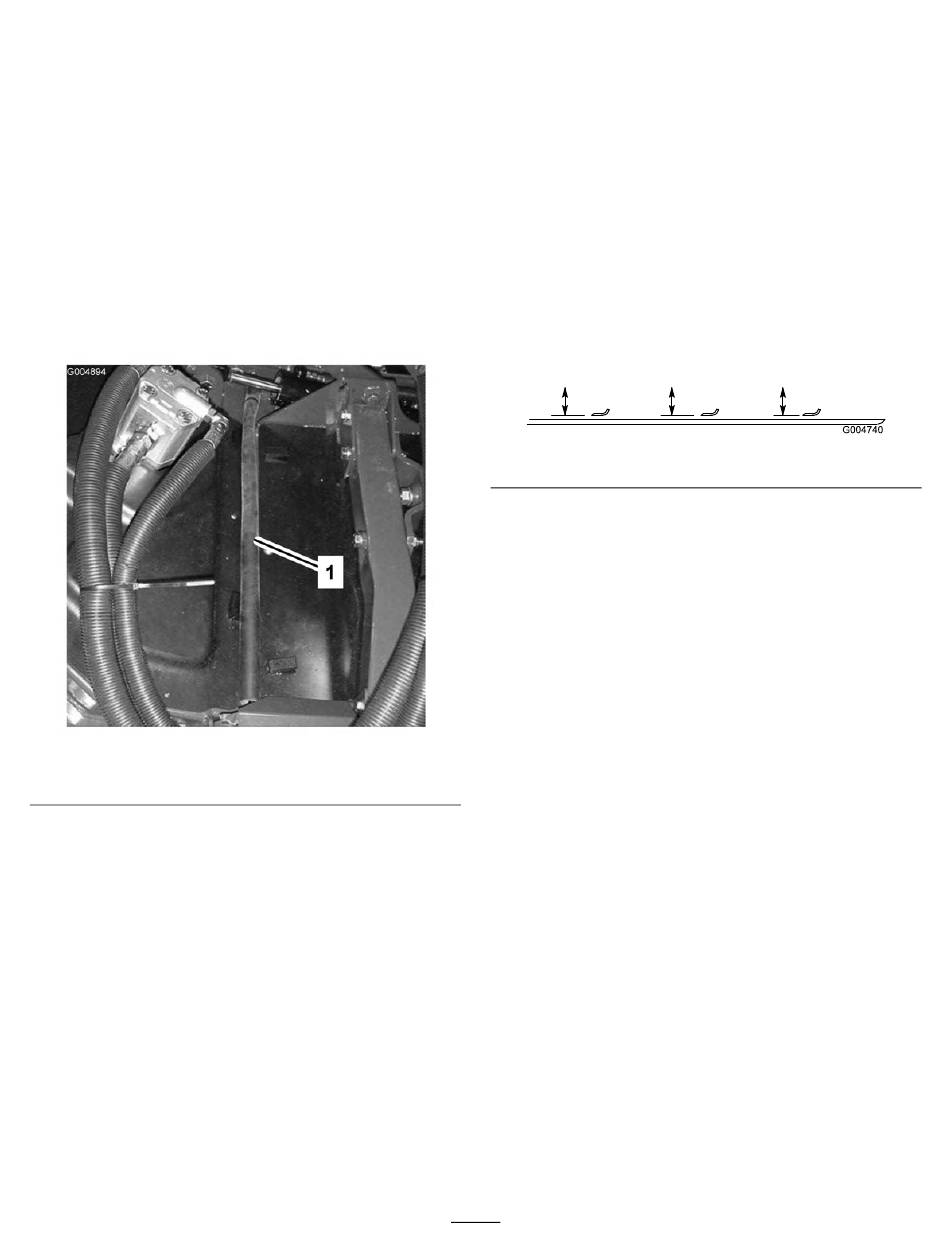

Figuur 80
1. Scharnierkap
Onderhoud van
maaimessen
Controle op kromme messen
1. Plaats de machine op een horizontaal oppervlak. Hef
het maaidek op, stel de parkeerrem in werking, zet
het tractiepedaal in de neutraalstand en schakel de
aftakas uit. Zet daarna de motor af en verwijder het
sleuteltje uit het contact. Zet het maaidek vast om te
voorkomen dat dit per ongeluk naar beneden valt.
2. Draai het mes totdat de uiteinden in de lengterichting
liggen (Figuur 81). Meet de afstand vanaf de
binnenkant van het maaidek tot de voorste snijrand
van het mes. Noteer deze afstand.
3. Draai de tegenovergestelde uiteinden van de messen
naar voren. Meet de afstand tussen het maaidek en
de snijrand van het mes in dezelfde stand als bij
stap 2. Het verschil tussen de afstanden die zijn
gemeten bij stap 2 en stap 3, mag niet meer dan
3 mm zijn. Als dit verschil meer bedraagt dan 3 mm,
is het mes krom en moet het worden vervangen; zie
Maaimessen verwijderen en monteren.
Maaimes(sen) verwijderen en
monteren
Een mes moet worden vervangen als u vast voorwerp
heeft geraakt, of als het mes uit balans of krom is.
Gebruik ter vervanging altijd originele Toro messen
zodat u zeker bent van een veilig gebruik en optimale
prestaties. Gebruik nooit messen van andere fabrikanten,
omdat deze gevaarlijk kunnen zijn.
1. Hef het maaidek op in de hoogste positie, stel de
parkeerrem in werking, zet de motor af en verwijder
het sleuteltje uit het contact. Zet het maaidek vast
om te voorkomen dat dit per ongeluk naar beneden
valt.
2. Pak het uiteinde van het mes vast met een lap of een
dikgevoerde handschoen. Verwijder de mesbout, de
antiscalpeercup en het mes van de as (Figuur 82).
3. Monteer het mes, de antiscalpeercup en de mesbout.
Draai de mesbout vast met een torsie van 115 tot
149 Nm.
55
Figuur 81
