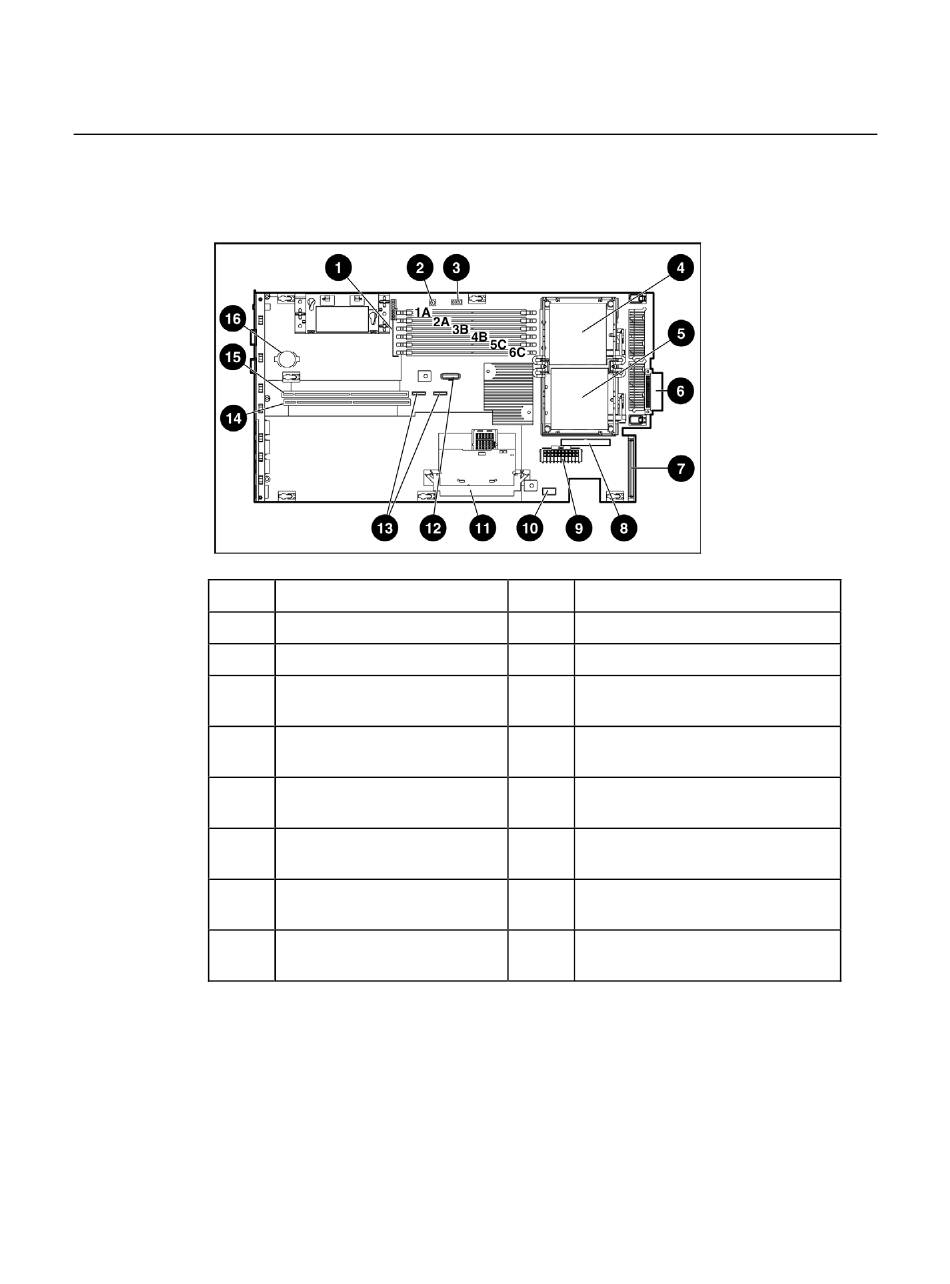

Onderdelen van de systeemkaart
Item
1
2
3
4
5
6
7
8
*Alleen voor SCSI-modellen
Beschrijving
DIMM-slots (1-6)
NMI-schakelaar
Schakelaar voor
systeemonderhoud (SW2)
Processorvoet 1
Processorvoet 2
Connector van ventilator in
processorzone
SCSI-backplaneconnector*
Connector voor optisch
apparaat
Onderdelen van de server
Item
Beschrijving
9
Connector voedingseenheid
10
Voedingssignaalconnector
11
Connector voor Smart Array
6i-geheugenmodule*
12
Connector voor beheer
op afstand
13
SATA-connectoren (alleen
SATA-modellen)
14
Connector voor PCI-risereenheid
(voor riserkaart in slot 2)
15
Connector voor PCI-risereenheid
(voor riserkaart in slot 1)
16
Systeembatterij
