Installatie

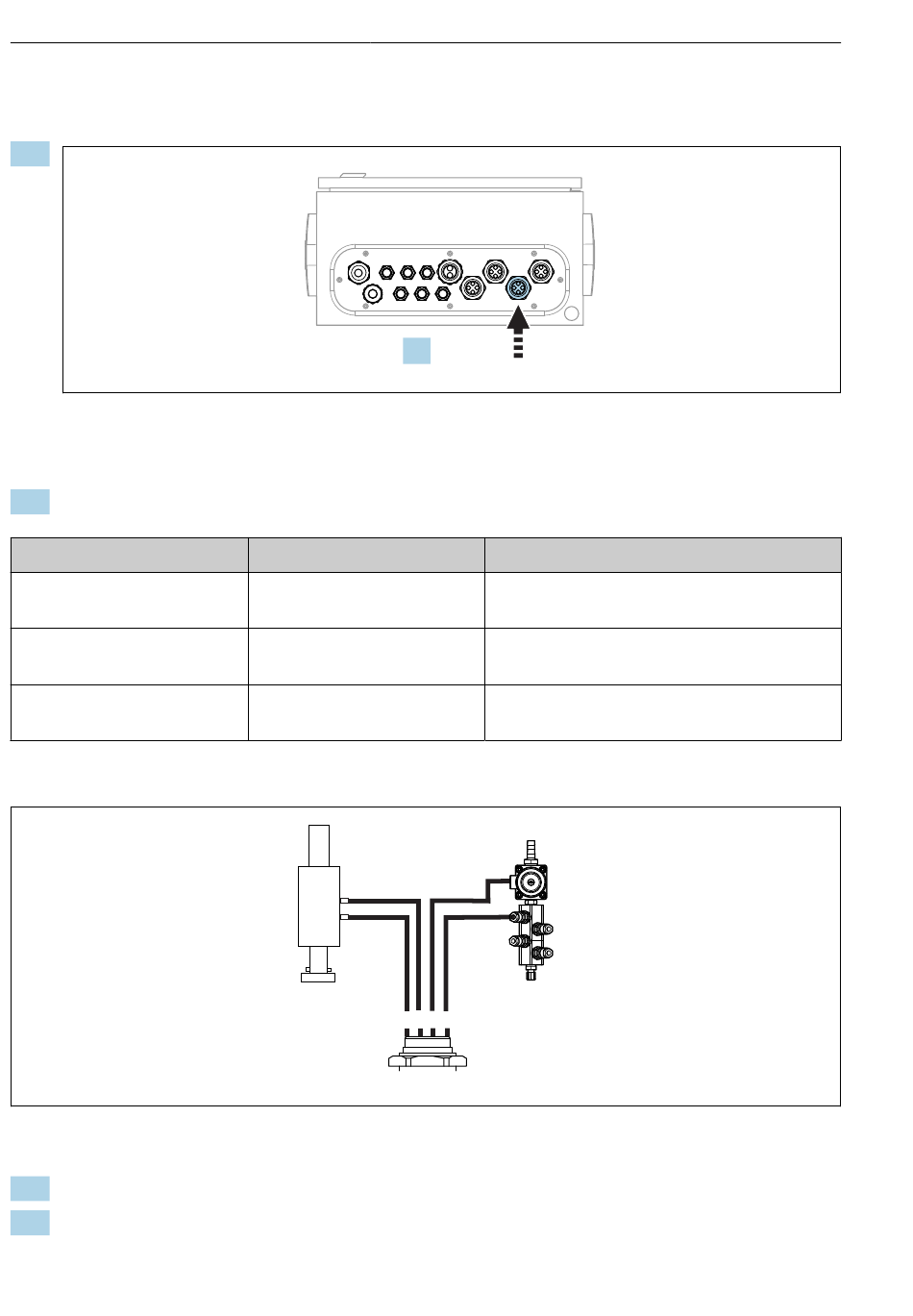

De luchtslangen voor de voorstuurventielen bevinden zich in het slangpakket van de M1-
multislang.
1.
Installeer de slangen 1, 2 en 3 van de M1-multislang in de wartel op de pneumatische
regeleenheid.
2.
Sluit de slangen als volgt aan op het voorstuurventielblok:
Voorstuurventiel
1
2
3
M1 aansluiting op spoelblok en armatuur
29
M1 aansluiting op armatuur en spoelblok
3.
Sluit slang 1 aan op de aansluiting voor het bewegen van de armatuur in de meetpositie.
4.
Sluit slang 2 aan op de aansluiting voor het bewegen van de armatuur in de
servicepositie.
48
1.
Functie
Persluchtregeling voor
armatuur, meetpositie
Persluchtregeling voor
armatuur, servicepositie
Persluchtregeling voor
procesventiel, water
2 3
1 4
M1
Slangnummer
1
2
3
Liquiline Control CDC90
A0033431
A0034130
