Liquiline Control CDC90
5.
Sluit slang 3 aan op de persluchtregeleenheid voor het procesventiel voor water op het
spoelblok.
6.
Sluit slang 4 (persluchtregeleenheid voor het procesventiel voor spoellucht) aan op het
ventiel voor spoellucht op het spoelblok.
Aansluiting op armaturen CPA87x en CPA47x
Slangnummer:
CPA87x
Slang 1
Slang 2
CPA47x
Slang 1
Slang 2

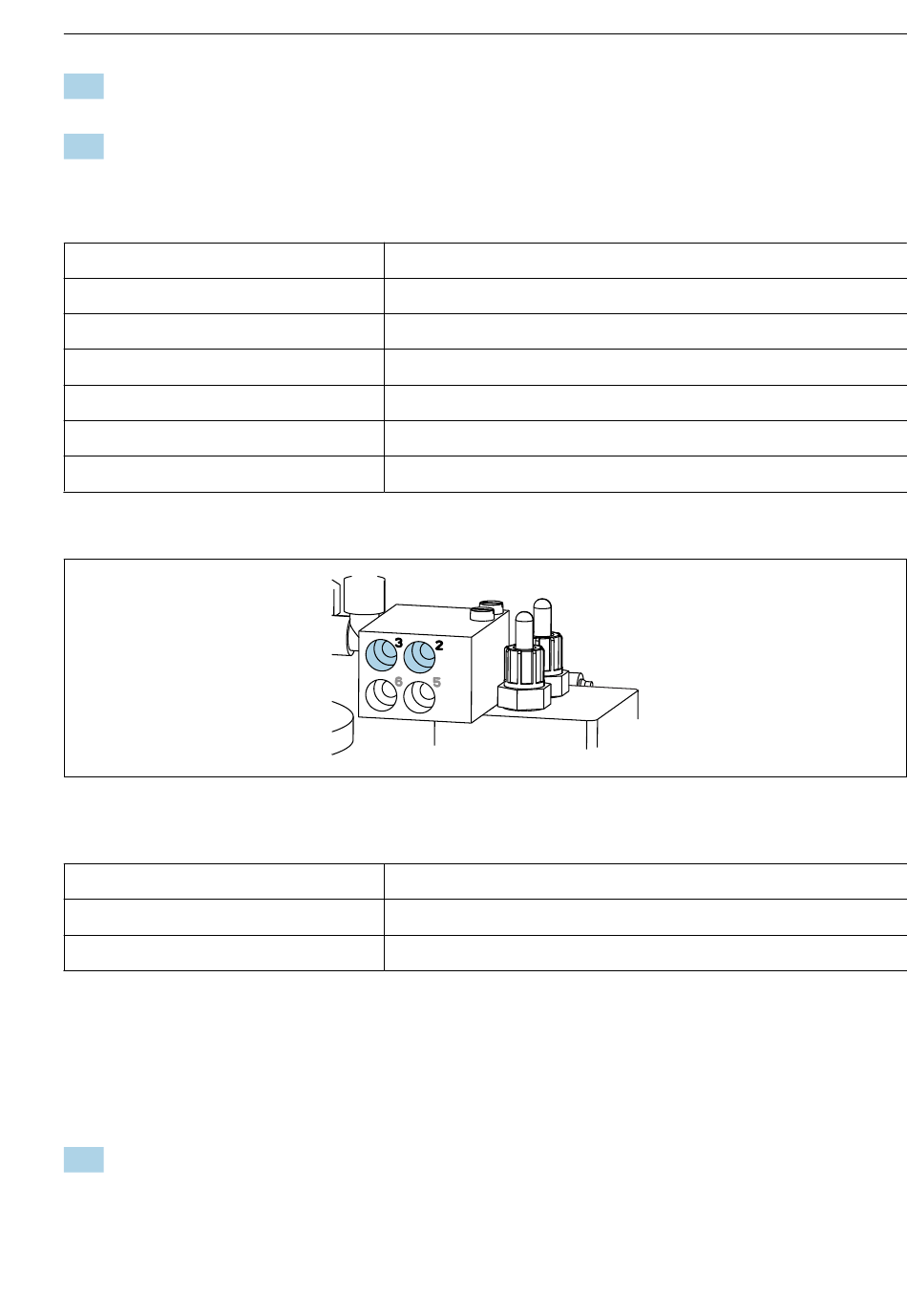

Aansluiten armatuur CPA473/474
‣
Sluit de slangen als volgt aan:
Slangnummer:
Slang 1
Slang 2
M2- vloeistofslangen van pompen naar spoelblok
M2 aansluiting op pompen
De slangen voor de toevoer van vloeistof naar het spoelblok bevinden zich in het slangpakket
van de M2-multislang.
1.
Sluit de slangen op de pompen aan van links naar rechts als volgt:
Endress+Hauser
Aansluiting op armatuur:
I, meetpositie
O, servicepositie
Bovenste aansluiting
Onderste aansluiting
Aansluiting op armatuur:
2 op blok, meten
3 op blok, service
Installatie
A0033220
49
