Liquiline Control CDC90
3.1.1
Overzicht pneumatische regeleenheid
1e meetpunt
De pneumatische regeleenheid regelt de lucht, vloeistoffen en elektriciteit. Zo wordt hier
bijvoorbeeld de voedingsspanning aangesloten.
14
13
12
11
10
2

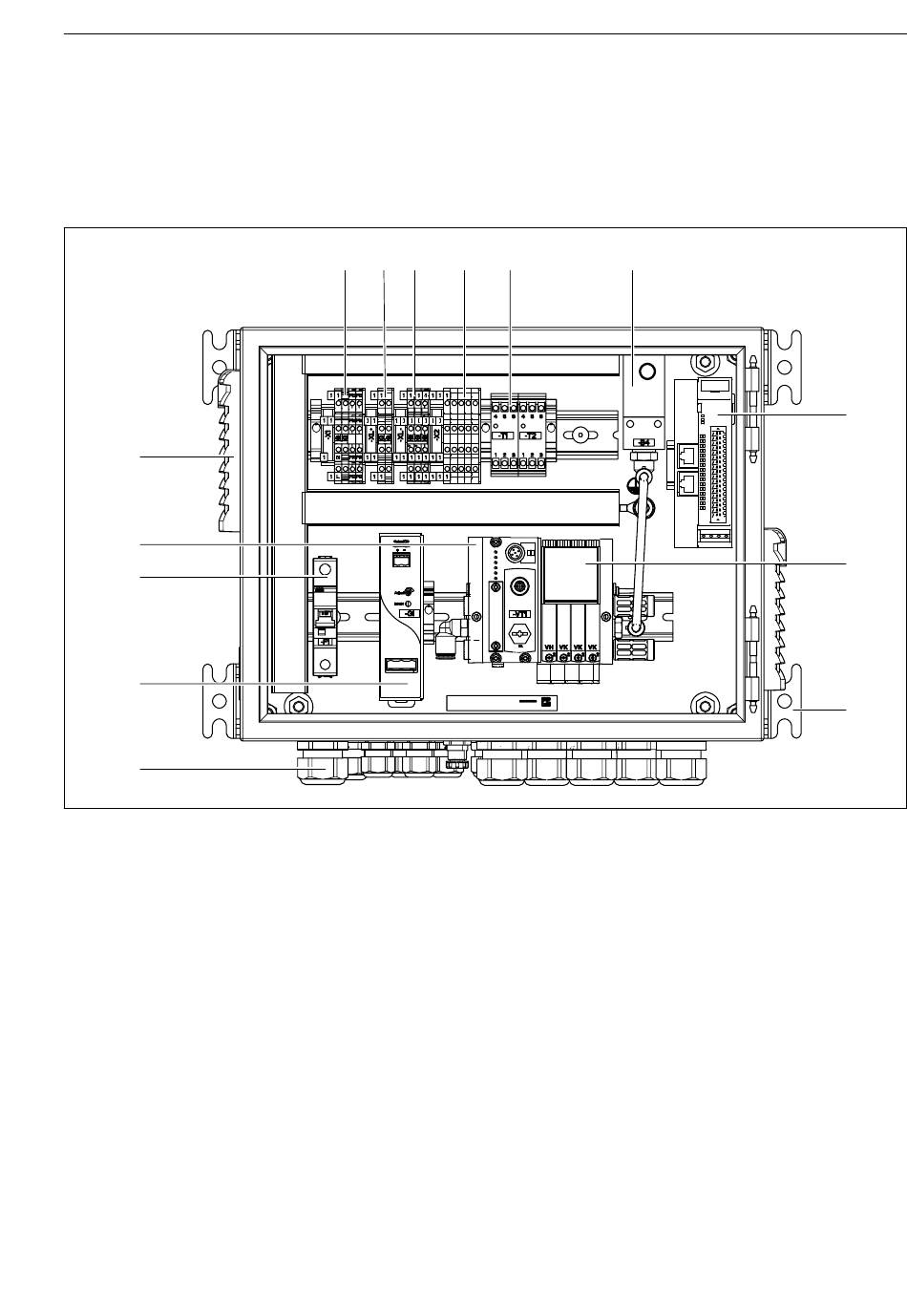

Pneumatische regeleenheid voor één meetpunt
1
100 / 230 VAC klem
2
+24 V klem
3
0 V klem
4
Klemmen voor vlotterschakelaars en drukschakelaars
5
Klem uitgangs-interface voor armaturen, grenswaardeschakelaar
6
Drukschakelaar
7
Externe remote-IO, DIO
Endress+Hauser
2 3
5
1
4
Productbeschrijving
6
8
Voorstuurventielen
9
Montage
10
Kabelwartel
11
24 VDC voedingseenheid
12
F1 systeemzekering
13
Voorstuurventielblok, bus node
14
Ventilatieopening
7
8
9
A0044121
9
