Afmetingen / montagematen CHC-Split / 200
6.1 Omschrijving:
De BWL-1S-05/07/10/14/16 kan als warmtepompcentrum met het warmwaterbuffervat CEW-2-200 en het
buffervat PU-35 worden gecombineerd. Het in serie geschakelde buffervat stelt de nodige ontdooi-energie
betrouwbaar ter beschikking.
− CHC-Split / 200 → zonder buffervat
− CHC-Split / 200-35 → met buffervat

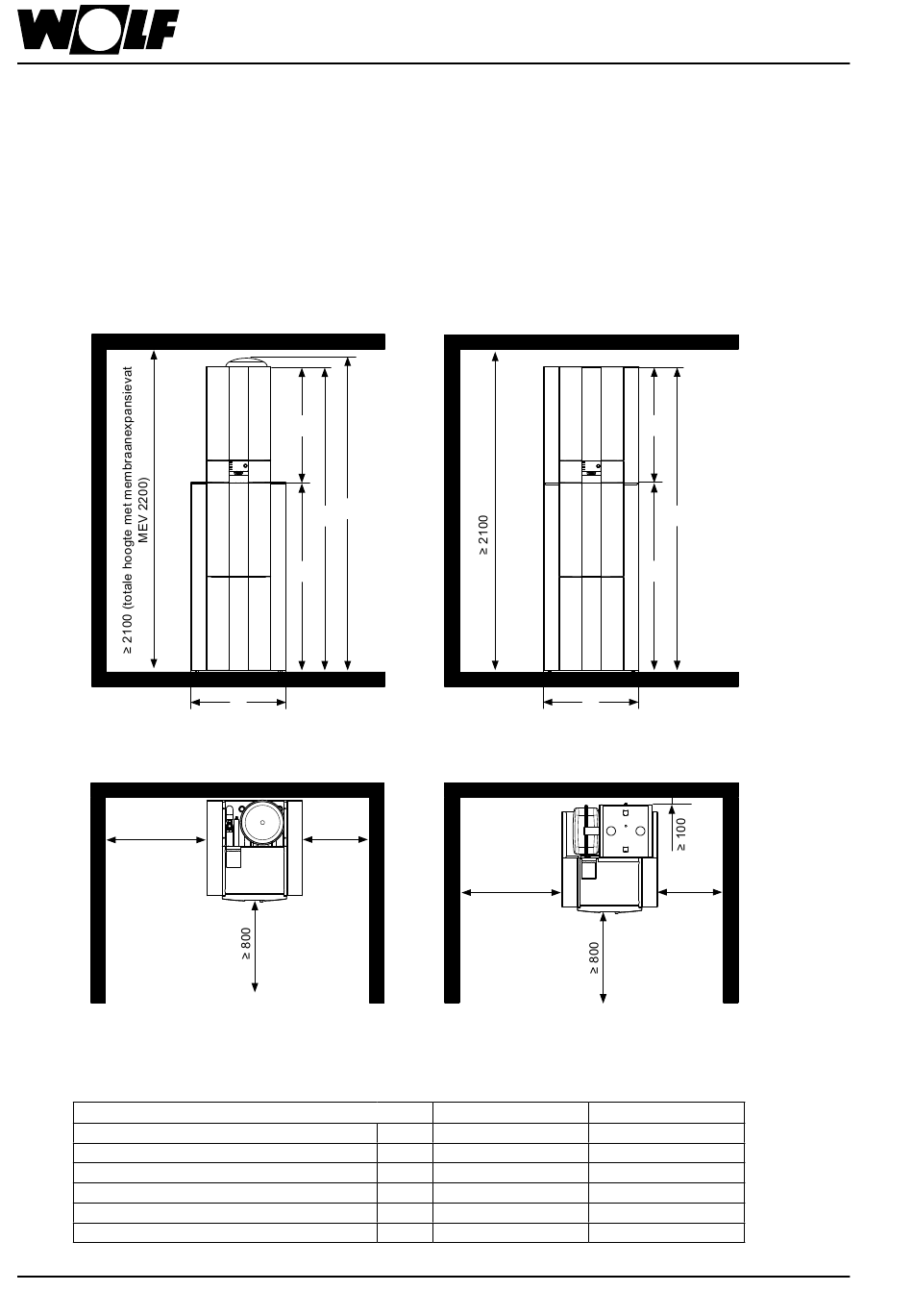

6.2 Afmetingen / minimale afstanden
BWL-1S-200 ohne Puffer Vorderansicht
BWL-1S-200 ohne Puffer Vorderansicht
Vooraanzicht CHC-Split / 200
BWL-1S-200 ohne Puffer Draufsicht
BWL-1S-200 ohne Puffer Draufsicht
≥ 600
Bovenaanzicht CHC Split / 200
Hoogte binnenmodule
Hoogte CEW-2-200
Totale hoogte
Totale hoogte met expansievat (MEV)
Breedte
Diepte
16
Afmetingen / montagematen CHC-Split / 200
A
D
C
B
E
≥ 300
Serviceafstanden
BWL-1S-200 mit PU 35 Vorderansicht
BWL-1S-200 mit PU 35 Vorderansicht
Vooraanzicht CHC-Split / 200-35
BWL-1S-200 mit PU 35 Draufsicht
BWL-1S-200 mit PU 35 Draufsicht
≥ 600
Bovenaanzicht CHC Split /200-35
CHC-Split / 200
A mm
790
B mm
1290
C mm
2080
D mm
2160
E mm
650
mm
685
A
C
B
E
≥ 300
Serviceafstanden
1:1
1:1
Mindestabstände BWL-
Mindestabstände BWL-
06.06.17
Tro
06.06.17
Tro
1S/200
1S/200
V.0000375244
V.0000375244
CATIAV5R24SP4
CATIAV5R24SP4
CHC-Split / 200-35
790
1290
2080
-
650
751
