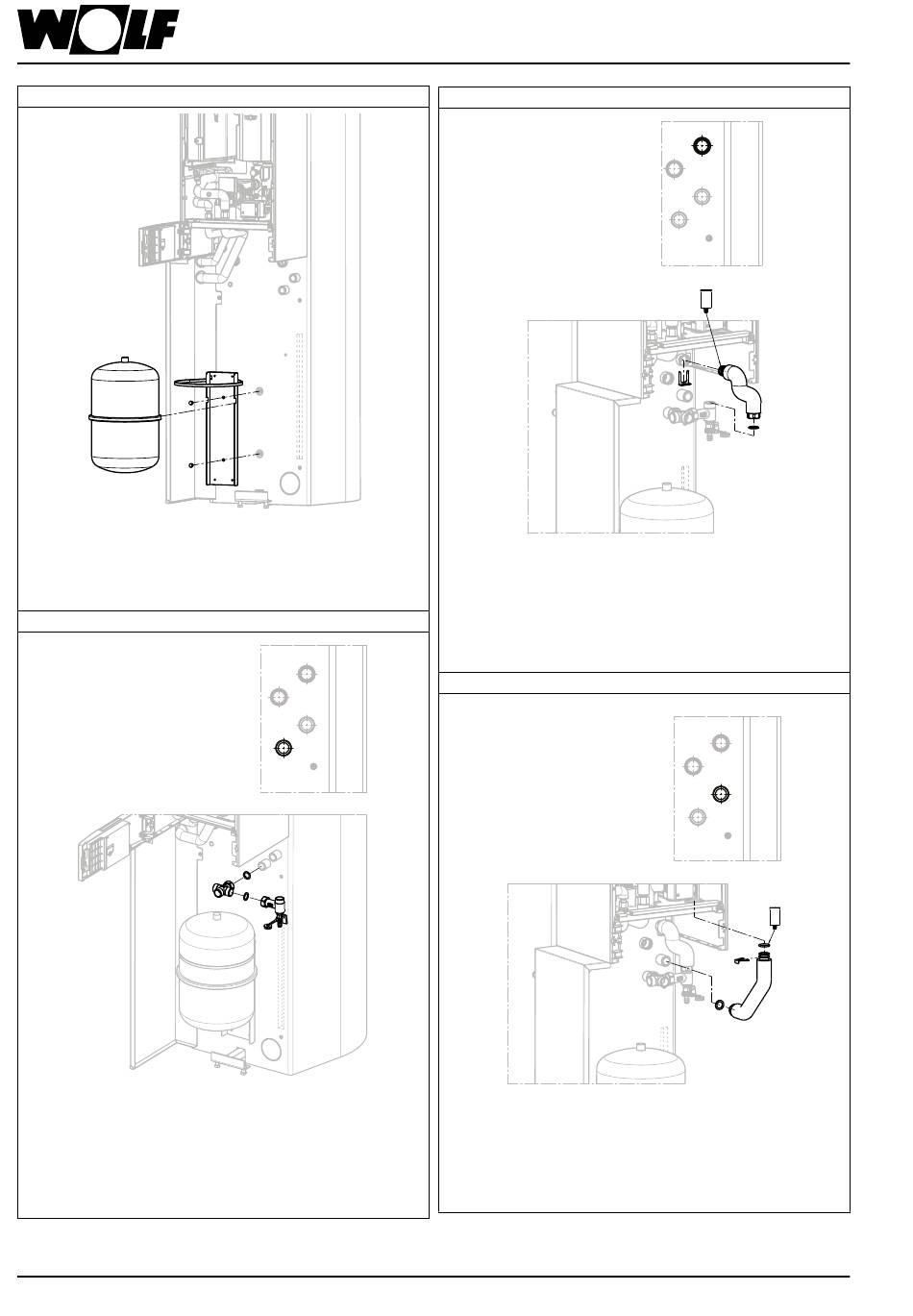

16.8
Houderband (in nr. 14 verpakt) aan bevestigingshoek
(nr. 15) aanbrengen en m.b.v schroeven (nr. 10.6)
aan het buffervat bevestigen. Expansievat m.b.v.
houderband monteren
16.9
14.07.17
CATIAV5R24SP4
Retour WW
Kruisstuk (nr. 12.1) met de kant van de wartelmoer en
de vlakke dichting (nr. 12.13) aan de retour WW van
het buffervat koppelen. Aansluithoek incl. aftapkraan
(nr. 12.2) met vlakke dichting (nr. 12.13) aan de
zijkant van het kruisstuk koppelen. De uitlijning van de
17.07.17
componenten volgens afbeelding in acht nemen
