11.15

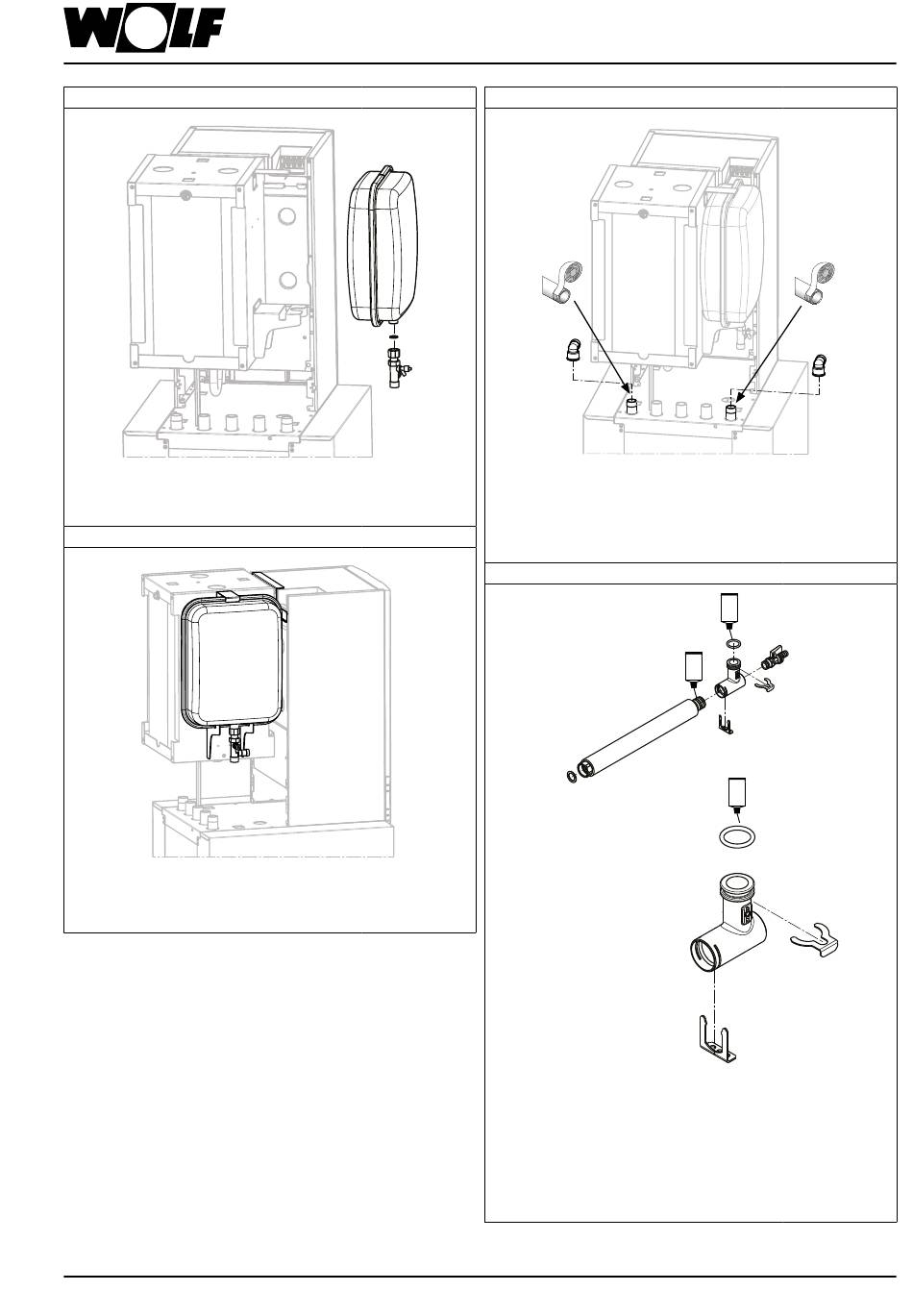

Het expansievat (nr. 9) met vlakke dichting (nr. 8.19)
en kapventiel (nr. 8.14) verbinden
Detail A
11.16
Maßstab:
05.07.17
CATIAV5R24SP4
Het expansievat in de daartoe voorziene uitsparing van
de steun brengen en met de bovenste strip borgen
05.07.17
CATIAV5R24SP4
3066531_201911
Montage CHC-Split / 200-35
1:7
1:14
Montage MAG mit
Tro
Kappenventil
CATDWG0125876
1:14
MAG montiert
Tro
CATDWG0125878
11.17
2 aansluitbochtstukken (nr. 8.3) op de aansluiting met
schroefdraad (AV buffervat) en (RT buffervat) met
geschikt afdichtmateriaal afdichten. De aansluitingen
moeten naar de binnenunit gericht zijn
11.18
. 0,000
1
1
Detail A
Maßstab:
1:5
. 0,000
1
1
KFE-kogelkraan (nr. 8.2) in de aansluithoek (nr. 8.1)
schroeven. Ribbelbuis aanvoer buffervat (nr. 8.9)
art. nr. 2071921 aan de kant van de O-ring invetten,
in de aansluithoek insteken en met de rechthoekige
clip (nr. 8.15) borgen. O-ring (nr. 8.17) in de sleuf van
de aansluithoek steken en invetten. Vlakke dichting
(nr. 8.20) voor de volgende montage voorbereiden
17.07.17
Detail A
Maßstab:
1:7
1:10
Montage Anschlusswinkel VL
24.07.17
Tro
CATDWG0126448
CATIAV5R24SP5
1:10
VL Speicher PU 35
25.07.17
Tro
Vormontage
CATDWG0126498
CATIAV5R24SP5
1:8
Montage Wellrohr RL Heizung (207254
1:8
Wth
CHC Split 300
CATDWG0125528
Montage Wellrohr RL Heizung (2072549)
. 0,000
RL
1
1
. 0,000
1
1
. 0,000
. 0,000
33
