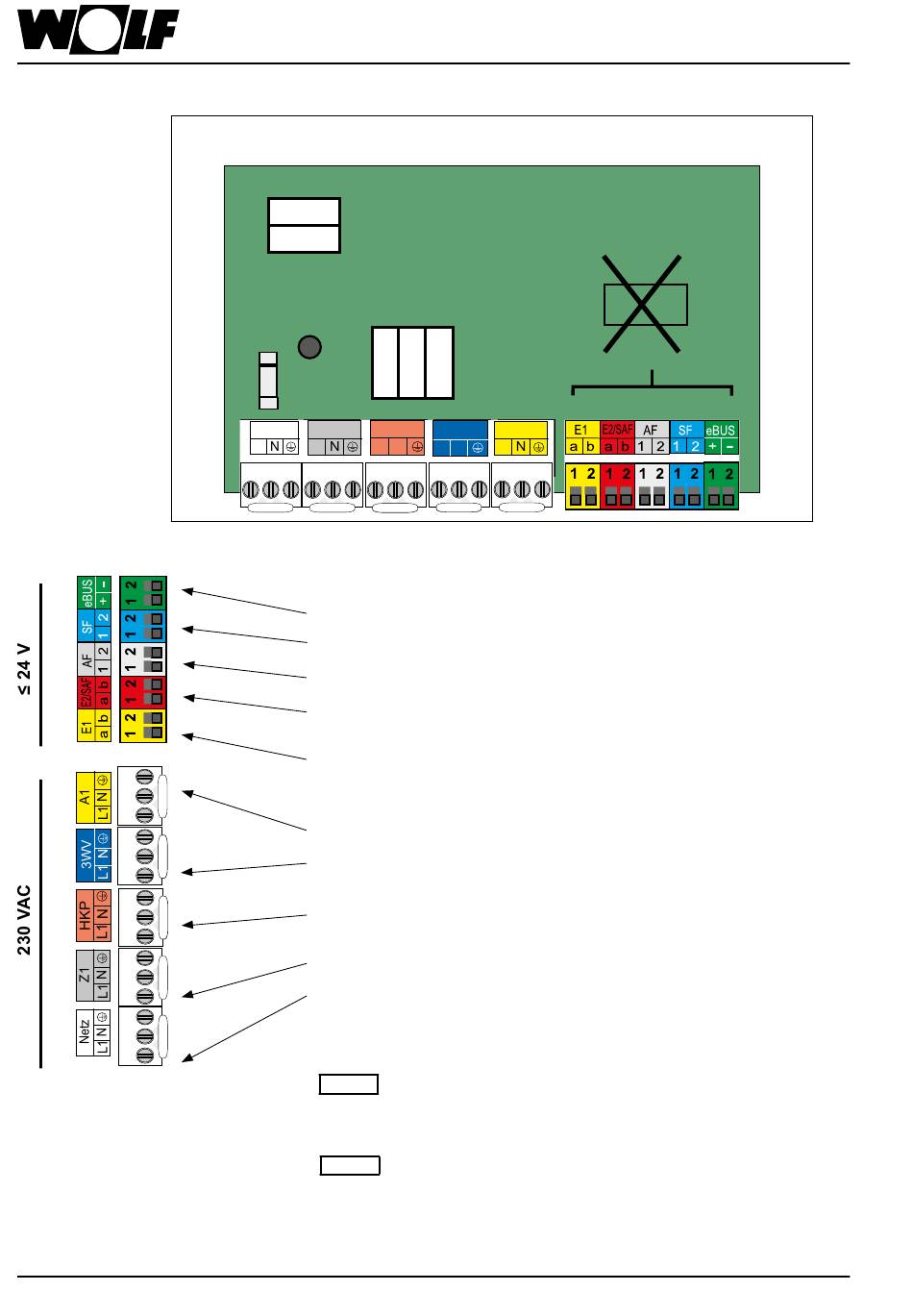

20.4 Aansluiting regelingsprintplaat HCM-3
Afbeelding: HCM-3-regelingsprintplaat
66
Elektrische aansluiting van de binnenmodule
Z1
Netz
Netz
Z1
L1
L1
L1
eBus 1 (+), 2 (-) WOLF-regelingstoebehoren
SF (5kNTC buffervatvoeler)
AF (5kNTC buitenvoeler)
E2/VV (5kNTC-verdelervoeler VV; alternatief 0-10V-aansturing door bijv. GBS
of aansturing via potentiaalvrij contact)
E1 (parametreerbare ingang)
* A1 (parametreerbare uitgang
* 3WUV / verwarmen/koelen (uitgang voor drieweg-omschakelventiel verwar-
mingsbedrijf/koelwerking)
* VCP (aansturing verwarmingscircuitpomp van een direct verwarmingscircuit,
opmerking: alleen bij bepaalde configuraties mogelijk)
* Z1 (230V-uitgang wanneer bedrijfsschakelaar aan)
Netaansluiting besturing
* per uitgang max. 1,5 A/345 VA, de som van alle uitgangen niet meer dan 600 VA
Opgelet
Opgelet
HKP
A1
HKP
3WV
A1
3WV
N
L1
N
L1
230 VAC
Aan de ingang E2/VV mag alleen een externe spanning
van max. 10 V worden aangelegd, anders wordt de
regelingsprintplaat vernield. 1(a) = 10 V, 2(b) = GND
Bij de installatie van het toestel op plaatsen met gevaar
voor verhoogde elektromagnetische interferentie wordt aan-
geraden de voeler- en eBus-leidingen van een afscherming
te voorzien. De afscherming van de leidingen moet daar-
bij in de regeling enkelzijdig aan het PE-potentiaal worden
aangesloten.
230 V
a b
a b
1 2
1 2 + -
)
3066531_201911
