Ñ

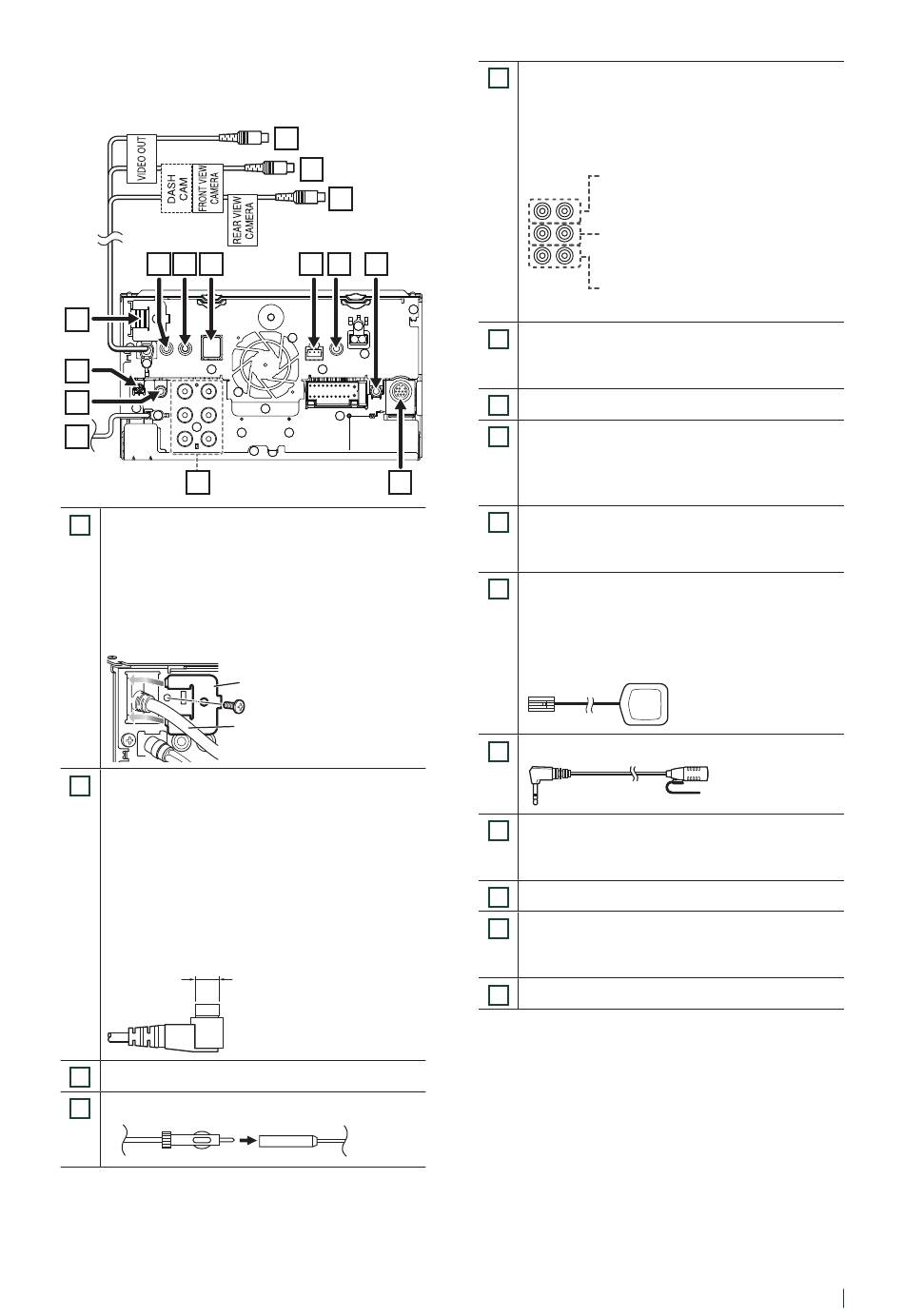

Aansluiten van het systeem en de
externe componenten
12
11
10
1
2
3
4
5
1
HDMI-ingang
Gebruik HDMI-kabel KCA-HD100 (optionele
accessoire).
Wanneer u de kabel aansluit op een HDMI
aansluiting, verwijdert u de bevestiging.
Na aansluiten van de kabel brengt u de
bevestiging weer aan.
2
Digitale radioantenne CX-DAB1 (optionele
accessoire)
!
Gebruik van een CX-DAB1 (optionele
accessoire) als een Digitale radio-antenne is
aanbevolen.
Wanneer een in de handel verkrijgbare Digitale
radio-antenne wordt gebruikt, moet de
diameter van de SMB-connector Φ6,5 mm of
kleiner zijn.
AV Audio-uitgang (ø3,5 ministekker)
3
FM/AM antenne-ingang
4
15
14
13
9
8
7
6
Bevestiging
HDMI-connector
Φ 6,5 mm (maximaal)
Bij aansluiting op een externe versterker,
5
verbind de aardkabel aan het chassis van
de auto om beschadiging van het toestel te
vermijden.
Audio-preout achter
(Links; wit, rechts; rood)
Audio-preout voor
(Links; wit, rechts; rood)
Subwoofer preout
(Links; wit, rechts; rood)
Externe I/F
6
(Alleen DMX8020DABS)
Maximum voeding: 12 V = 500 mA
Externe uitgang TV-tuner
7
8
Deze aansluiting accepteert AV-IN (CA-C3AV;
optionele accessoire) of camera-ingang.
Voor meer informatie, zie Om de camera-
toewijzingsinstellingen in te stellen (P.56).
Interface dashboardcamera
9
Sluit een dashboardcamera DRV-N520
(optionele accessoire) aan. (P.86)
10
Toebehoren 7: GPS-antenne
Gebruik de meegeleverde GPS-antenne. Het
gebruik van andere dan de meegeleverde GPS-
antenne kan een daling in de nauwkeurigheid
van uw positionering teweeg brengen.
11
Toebehoren 4: Bluetooth-microfoon
Verbinden met de stuurafstandsharnas van het
12
voertuig. Neem contact op met uw KENWOOD-
dealer voor meer informatie.
Ingang achteruitzichtcamera (geel)
13
14
Ingang vooruitzichtcamera/
dashboardcamera (geel). Zie Om de camera-
toewijzingsinstellingen in te stellen (P.56).
Visuele uitgang (geel)
15
Verbinden/installeren
Nederlands
83
