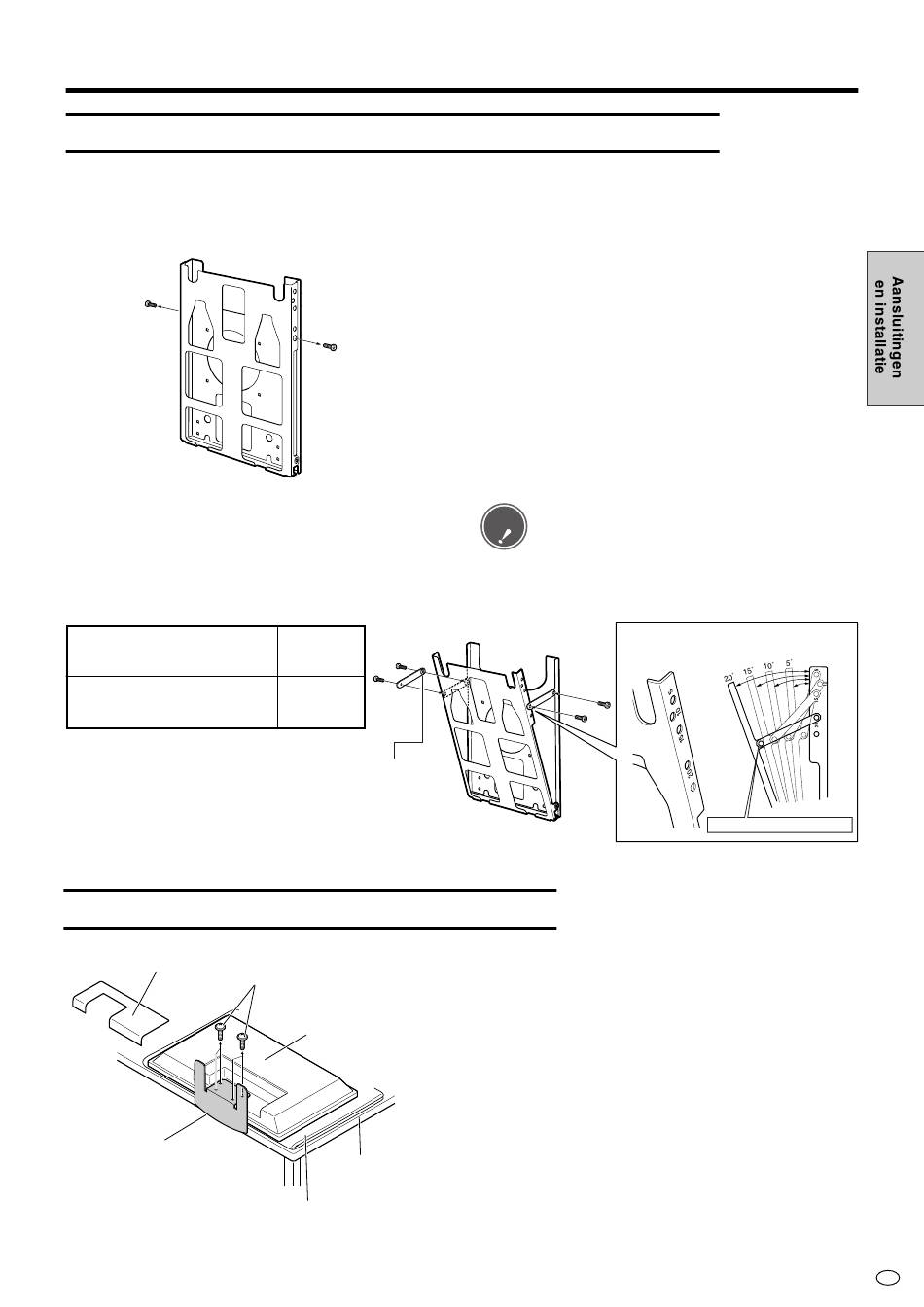

De wandarmatuur in de gewenste installatiehoek zetten
■ Bij aflevering is de wandarmatuur ingesteld op verticale installatie, dus om het beeldscherm voor- of
achterover gekanteld op te hangen, volgt u de onderstaande aanwijzingen voor het kiezen van de
gewenste installatiehoek.
Wandermatuur
Installatiehoek:
LC-M3700
(horizontale ophanging) 0° tot 20°
LC-M3710
(verticale ophanging)
De wandarmatuur aan de monitor bevestigen
Aansluitingendeksel
Tijdelijke standaard
Downloaded from:
http://www.usersmanualguide.com/
Schroeven M6, 15 mm lengte
(4 schroeven)
0°
Zo installeren dat
de randen met de
schroefopeningen
voor de hoekinstelling
naar de wand toe wijzen.
Schroeven (4 plaatsen)
Breedbeeld LCD monitor
Bureau of tafel
Zachte deken, e.d.
Mogelijkheden voor opstelling (vervolg)
Instellen van de installatiehoek:
1 Verwijder de 2 verticale installatieschroeven.
Deze schroeven dienen voor het instellen van
de hoek in stap 3.
2 Verstel de wandarmatuur in de gewenste stand,
zoals de afbeelding toont. (De afbeelding toont
als voorbeeld een hoek van 20°.)
3 Gebruik de schroeven die u hebt verwijderd in
stap (M6, 15 mm lengte × 2 schroeven) en de
bijgeleverde schroeven (M6 15 mm lengte × 2
schroeven) om de hoekinstelbeugel met in
totaal 4 schroeven vast te zetten. Draai deze 4
schroeven stevig vast nadat u de
hoekinstelbeugel in de gewenste stand hebt
gezet.
• Ga voorzichtig te werk bij het kiezen van de juiste
hoek voor de hoekinstelbeugel, opdat u zich de
Opgelet:
vingers niet knelt tussen de beugel e.d.
Hoe groter de getallen bij de schroefopeningen
(5, 10, 15, 20), des te verder zal de breedbeeld
LCD monitor voorover hellen.
Wandermatuur
1. Maak de tijdelijke standaard los.
●Leg de monitor (met de beeldschermkant
omlaag) op uw tafel of bureau, maar wel op een
dik, zacht tafelkleed, een deken e.d. om het LCD
scherm te beschermen.
●Leg de monitor dichtbij de rand van de tafel, zodat
de tijdelijke standaard het tafelblad niet raakt, en
verwijder dan het deksel van de aansluitingen.
●Maak de 4 schroeven los waarmee de tijdelijke
standaard is bevestigd.
Hoekinstelbeugels (2 stuks)
23
