Namen Van De Onderdelen - Beeldscherm (Vervolg); Deksel Van De Aansluitingen Verwijderen - Sharp Lc-M3700 Gebruiksaanwijzing
Inhoudsopgave

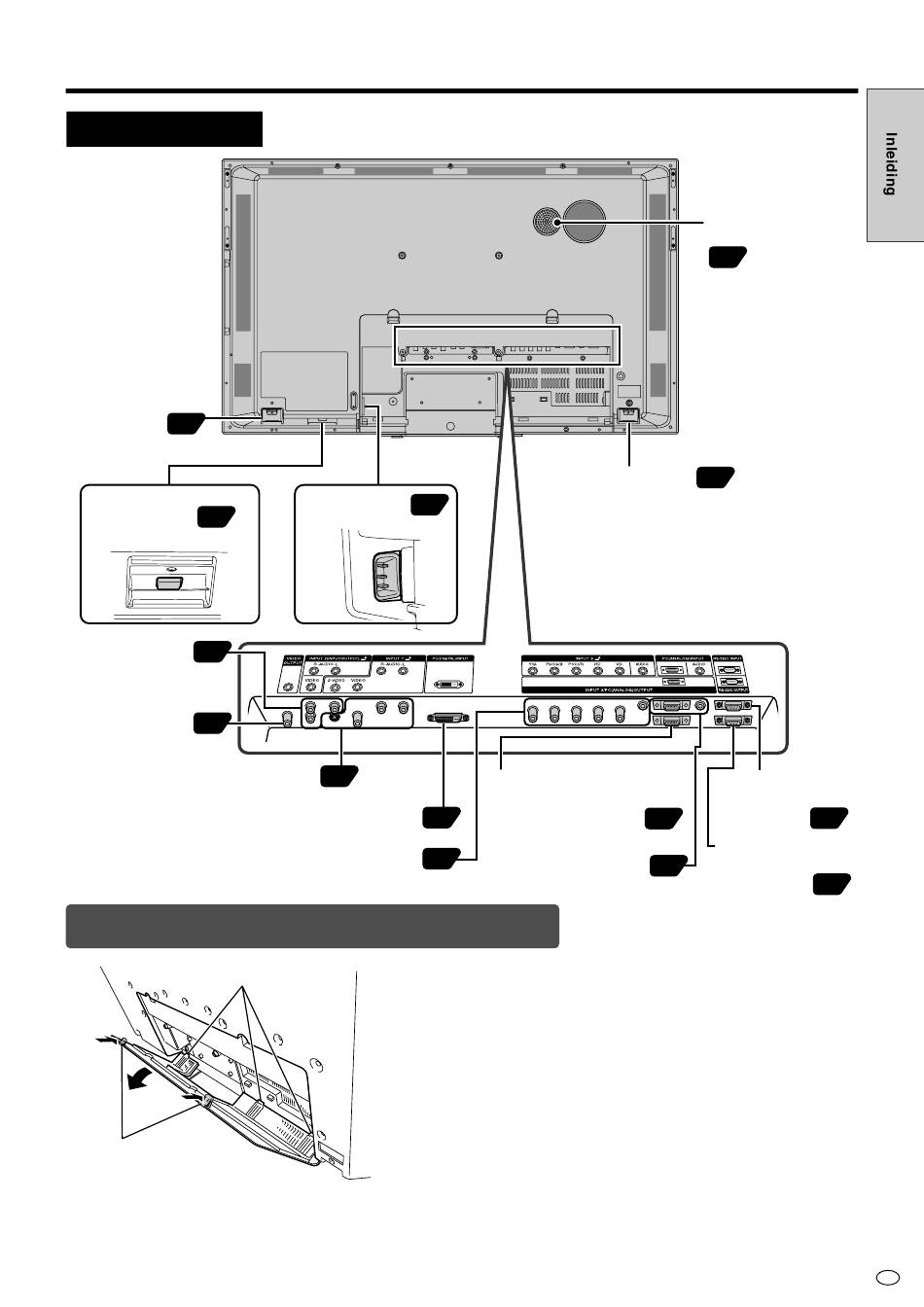

Achteraanzicht
SPEAKER(R)
16
Externe luidsprekeraansluiting
(rechts)
POWER ON/OFF
(stroom aan/uit)
POWER hoofdschakelaar
INPUT2(INPUT/
OUTPUT) in/uitgangen
(naar keuze)
VIDEO OUTPUT
video-uitgang
INPUT1 ingangsaansluitingen
PC(DIGITAL)INPUT digitale computer-ingang
Deksel van de aansluitingen verwijderen
Bovenste klemmetjes
Downloaded from:
http://www.usersmanualguide.com/
Namen van de onderdelen – Beeldscherm (vervolg)
Netstroomingang
28
12
2
15
11
INPUT3 ingangsaansluitingen
Onderste klemmetjes
17
1
INPUT3 ingangsaansluitingen
/PC(ANALOG)OUTPUT analoge
computer-ingang················
14
PC(ANALOG)INPUT
13
analoge computer-ingang
Deksel van de aansluitingen verwijderen
1. Houd de beide klemmetjes bovenaan het
aansluitingendeksel ingedrukt en trek het deksel
naar u toe, zodat het ietwat open komt.
2. Til het deksel voorzichtig omhoog, zodat de drie haken
aan de onderrand loslaten uit de openingen in de rand
van de ombouw.
Ingebouwde
monitorluidspreker
55
16
SPEAKER(L)
Externe luidsprekeraansluiting
(links)
3
RS-232C INPUT
ingang voor seriele
doorkoppeling
15
RS-232C OUTPUT
uitgang voor seriele
14
doorkoppeling
15
15
7
