Mogelijkheden voor opstelling (vervolg)
Markering A
Bevestigen van de wandarmatuur aan de LC-M3700
(horizontale ophanging)
Ophangen van de breedbeeld LCD monitor
• Het ophangen van de breedbeeld LCD monitor aan de ophangbeugel dient u altijd met 2 personen te verrichten,
Opgelet:
nooit alleen.
• Verricht beide stappen Å en ı zoals hieronder beschreven. Als u alleen stap Å uitvoert, zou het beeldscherm
kunnen vallen, wat erg gevaarlijk kan zijn.

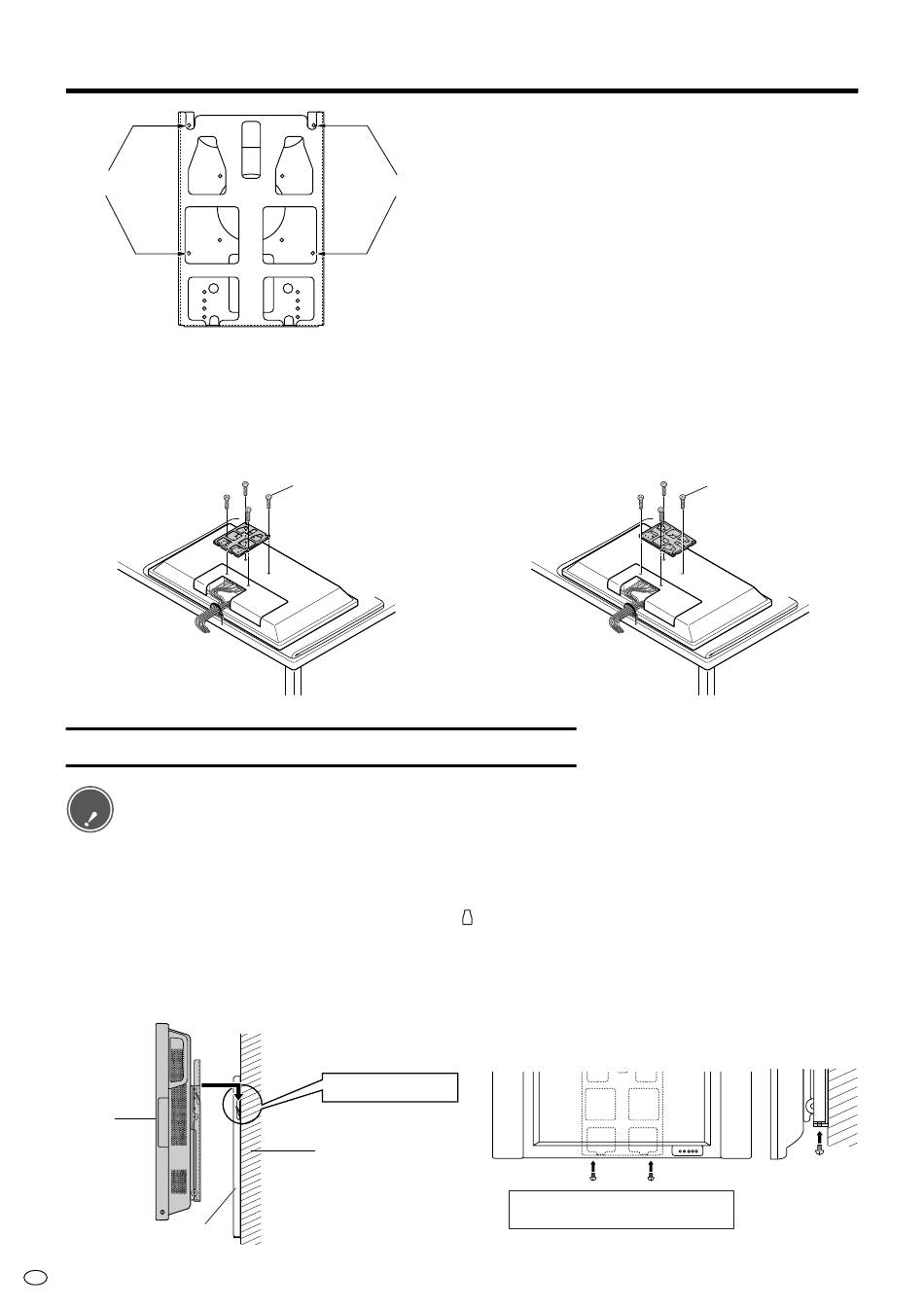

Bevestig de wandarmatuur die u aan de breedbeeld LCD monitor hebt bevstigd, nu aan
de wandophangbeugel.
Å Hang de wandarmatuur met de vierkante openingen ( ) aan de haken (zie pagina 22) van de
wandophangbeugel.
ı Draai de schroeven van de wandarmatuur en de ophangbeugel stevig vast. (Vergeet deze stap vooral niet.)
Å
Breedbeeld
LCD
monitor
Ophangbeugel
24
NL
Downloaded from:
http://www.usersmanualguide.com/
Markering A
Wandarmatuur
M6, 30 mm lengte
Let op dat de haken goed
aangrijpen.
Wand
2. Bevestig de wandarmatuur (op de
gewenste hoek ingesteld) aan de
achterkant van de breedbeeld LCD
monitor.
●Zorg dat alle vereiste kabels en snoeren zijn
aangesloten en samengebundeld (zie pagina 27).
●Breng het aansluitingendeksel op zijn plaats aan
de achterkant van de monitor en plaats de
schroefgaten in de wandarmatuur (Markering A:
4 plaatsen) tegenover de openingen (4 plaatsen)
in de achterkant van de breedbeeld LCD
monitor.
●Gebruik de bijgeleverde M6 schroeven van 30
mm lengte (4 schroeven) om de wandarmatuur
stevig op zijn plaats te bevestigen.
Bevestigen van de wandarmatuur aan de LC-M3710
(verticale ophanging)
ı
Van onder af vastdraaien.
Schroeven M5, 8 mm lengte (2 schroeven)
M6, 30 mm lengte
