SCHAKELAARS
Aanpassingsschakelaar Skl
Deze schakelaar heeft zes standen. In de eerste vijf standen wordt de
uitgangsspanning afgenomen van de secundaire wikkeling van de uit-
gangstransformator. Deze wikkeling is ingericht voor aanpassing op
1000, 600, 250 en 5 ohm.
1. Stand „I-II" : De verzwakker Ska is ingeschakeld.
De verzwakte spanning is afneembaar van Bui en Bu4, de onverzwakte
van Bul en Bul .
2. Stand „I-1000 S2" : Tussen Bul en Bul moet een uitwendige weerstand
van ca. 1000 ohm worden aangesloten.
3. Stand „I-600 S2" : Tussen Bu, en Bul moet een uitwendige weerstand
van ca. 600 ohm worden aangesloten.
4. Stand „I-250 S2" : Tussen Bul en Bul moet een uitwendige weerstand
van ca. 250 ohm worden aangesloten.
5. Stand „I-5 S2" :Tussen Bul en Bul moet een uitwendige weerstand van
ca. 5 ohm worden aangesloten.
6. Stand „I — 90 V — ASYM.": In deze stand wordt de spanning van de
primaire wikkeling via een condensator toegevoerd aan Bul en Bul .
Deze spanning is altijd asymmetrisch.
Bu~ ~
~
b
But ~
6

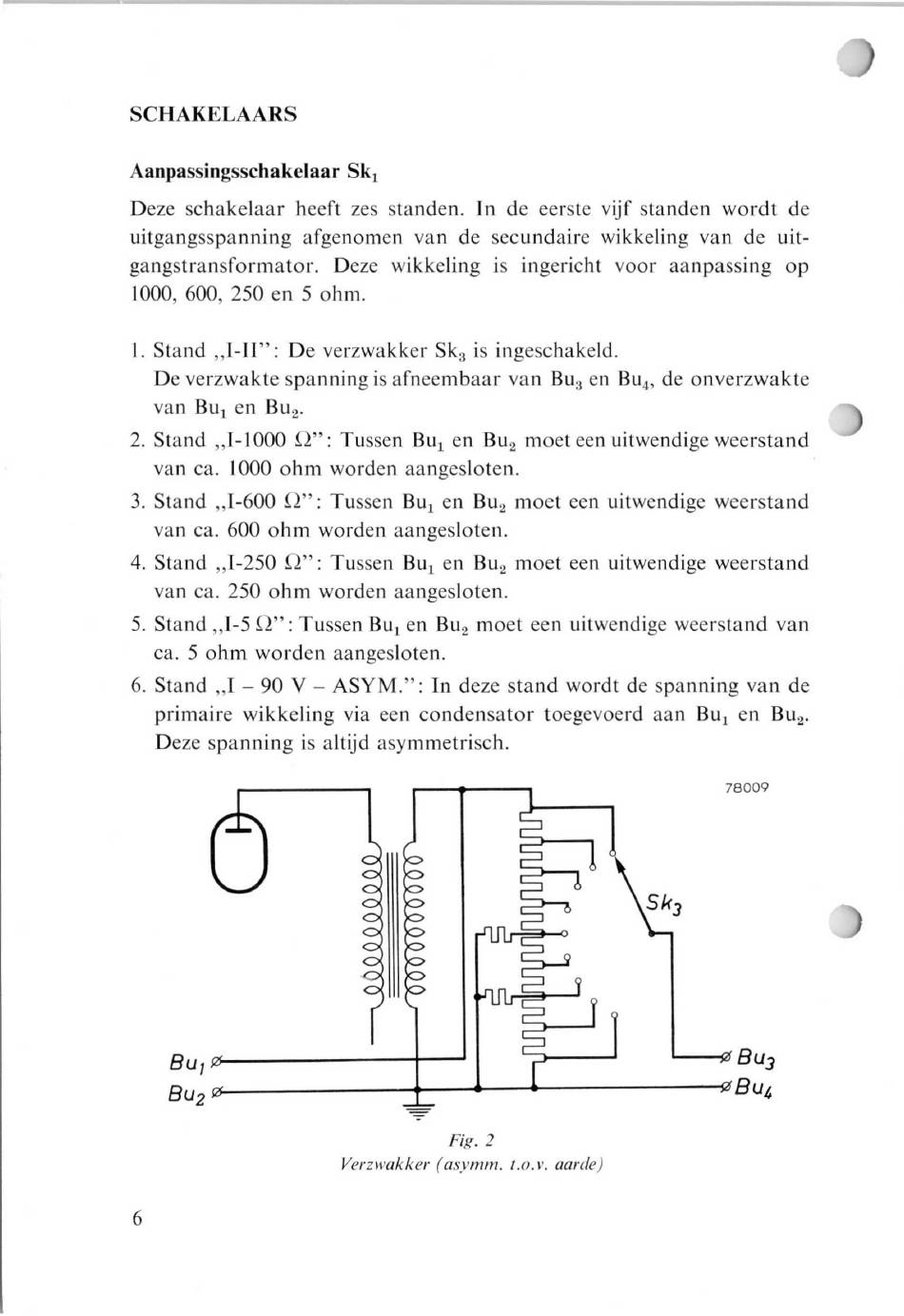

Fig. 2
Verzwakker
(asvmm. t.o.v. aarde)
~
