I
NSTALLATIE
nl
nl-18

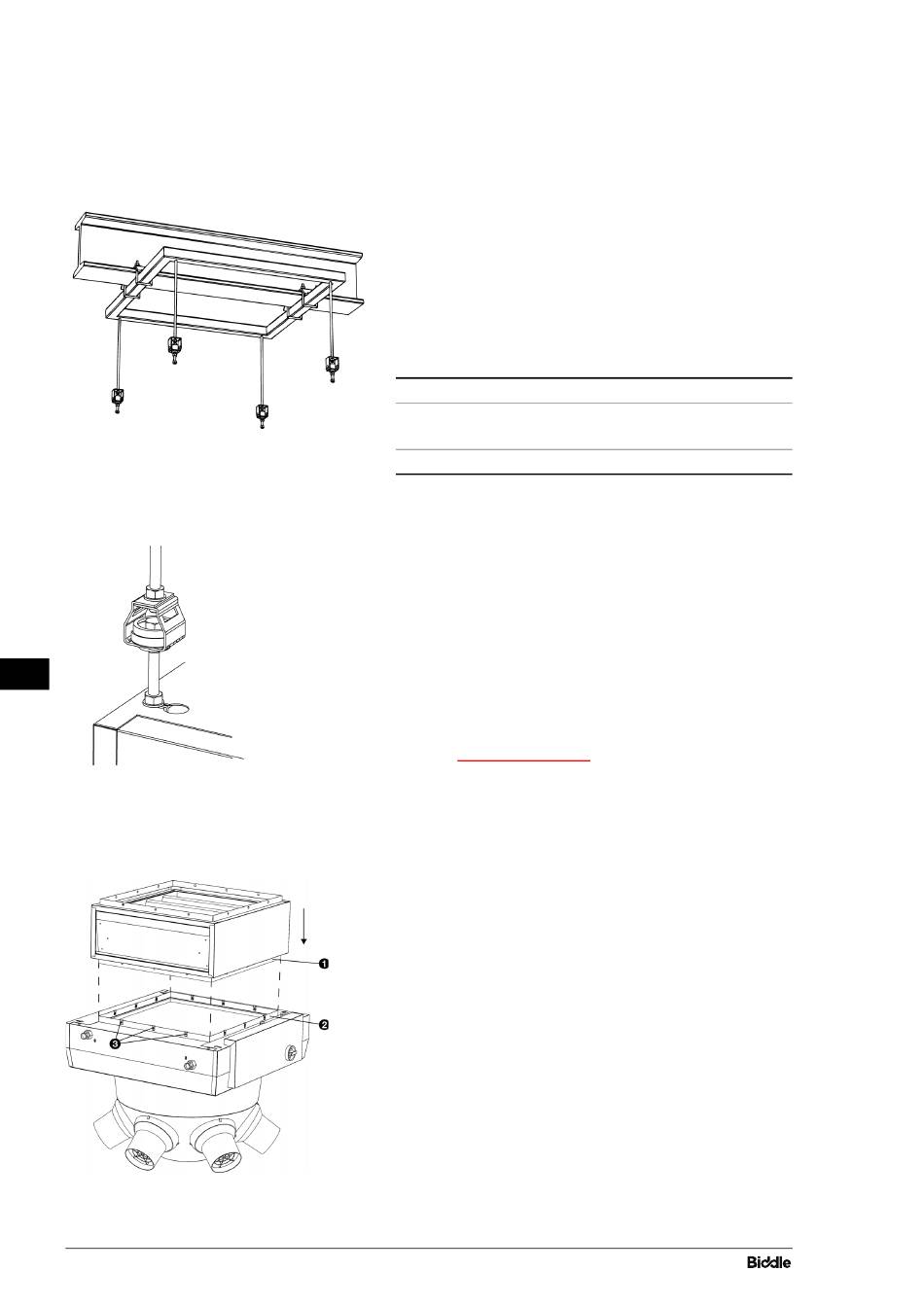

2.6.2 Het toestel ophangen
1. Als u het ophangframe (accessoire) toepast:
-
Bevestig het ophangframe.
Indien u geen ophangframe toepast:
-
Plaats vier draadeinden. De draadeinden moeten lood-
recht hangen.
Maten voor ophanging aan draadeinden
NOZ
afstand tussen
710 x 640 mm
draadeinden
schroefdraad
M8
2. Draai op elk draadeind twee moeren met een tussen-
ruimte van enkele cm.
3. Hang het toestel op aan de draadeinden:
-
Haak de draadeinden met de onderste moeren in de
sleutelgaten op de bovenkant van het toestel.
-
Inwendig onder elk sleutelgat bevindt zich een borg-
rand. De moeren moeten daarachter haken.
4. Borg de ophanging door de bovenste moeren tegen de
beplating vast te draaien.
Waarschuwing:
w
De ophanging van het toestel moet geborgd
zijn.
2.6.3 De filtermodule monteren (accessoire)
Het toestel kan worden voorzien van een filtermodule. De
sectie kan op het toestel of op een kleppensectie worden
gemonteerd.
De afbeeldingen bij de instructies zijn gebaseerd op montage
op het toestel. De handelingen voor montage op een
kleppensectie zijn hieraan gelijk.
1. Plaats de flens 1 van de filtermodule over de flens 2 van
het toestel.
L
UCHTVERWARMER
25
NOZ
50
2
2
935 x 865 mm
M8
