S
ERVICE
7.13
Samenstelling van de Biddle-besturingskabel
nl
nl-86

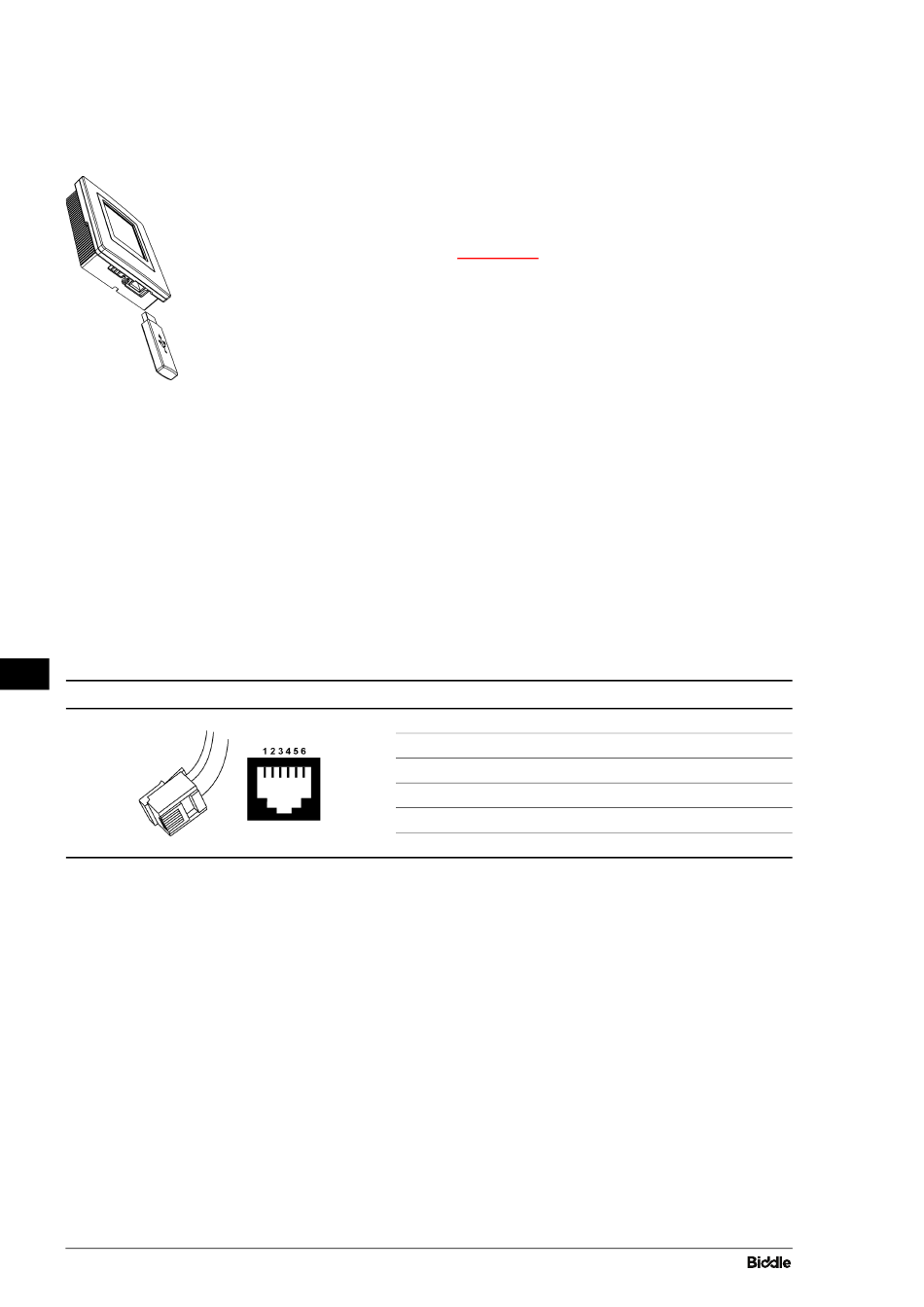

1. Sluit de USB-flashdrive (met de software-update) aan op de
USB-aansluiting op het bedieningspaneel.
Opmerking:
n
Als de USB-flashdrive niet wordt gedetecteerd, kop-
pelt u deze los en sluit u deze weer aan.
Het bedieningspaneel detecteert de USB-flashdrive en ver-
toont het USB-menu
2. Selecteer
Software-update
3. Als dit voltooid is, koppelt u de USB-flashdrive los van het
bedieningspaneel.
De besturingskabel voor het regelsysteem is samengesteld als
volgt:
•
De stekkers zijn modulaire connectors van het type 6P4C.
•
De aansluitingen zijn 'recht': aan beide uiteinden van de
kabel is de ader op dezelfde pin aangesloten.
Kleurcodering Biddle-kabels
P
K
IN
LEUR
1
(ongebruikt)
2
zwart
3
rood
4
groen
5
geel
6
(ongebruikt)
L
UCHTVERWARMER
om de software bij te werken.
