I
NSTALLATIE
nl
nl-28

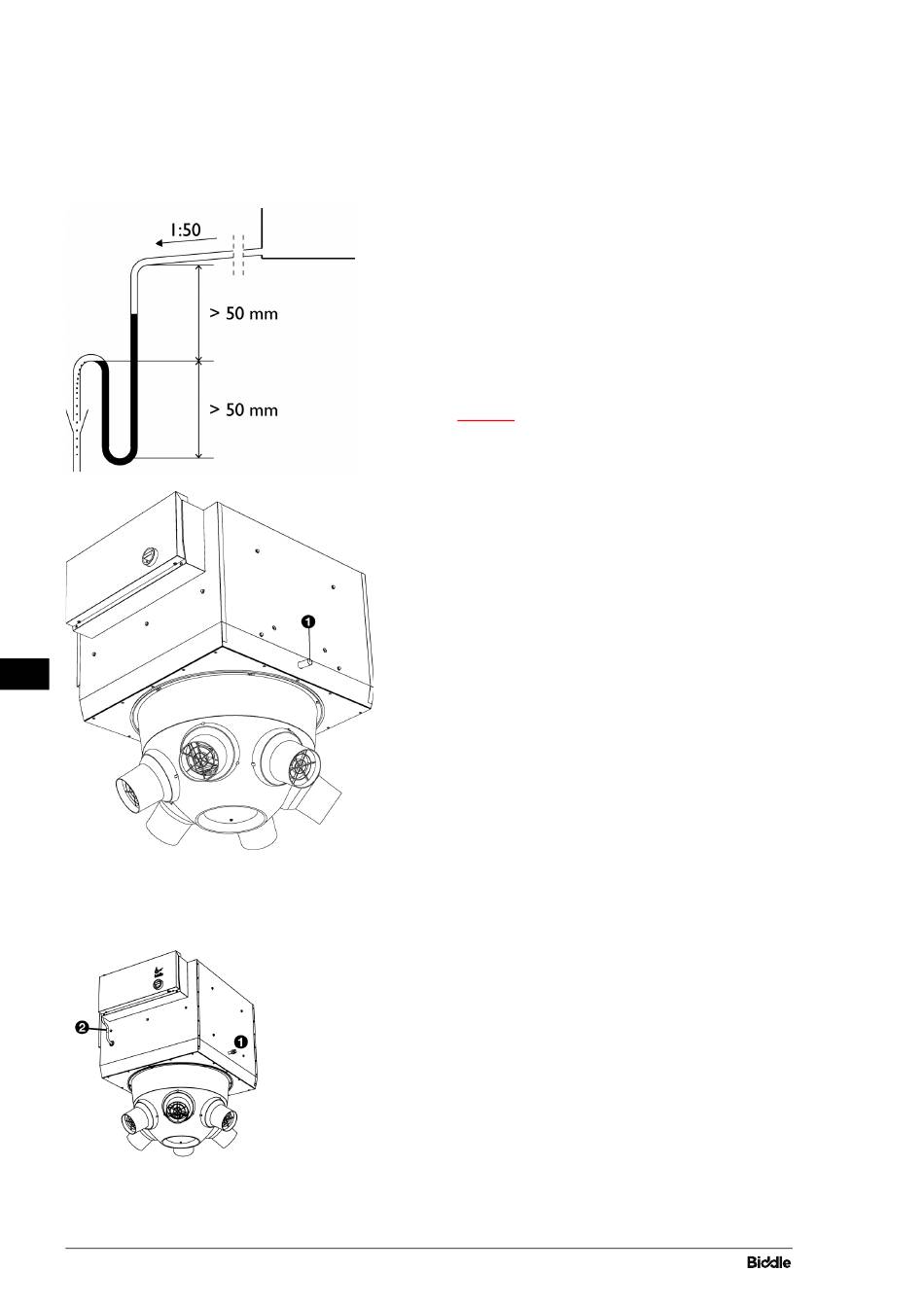

2.9.1 Condensafvoer via natuurlijke afloop
1. Leg een afvoersysteem aan.
Houd rekening met de volgende installatievoorwaarden:
-
Zorg dat de afvoerleiding een afschot van minimaal 1:50
heeft.
-
Voorzie de afvoerleiding van een sifon met de maten als
in de afbeelding. Vul deze met water voordat het toe-
stel in gebruik wordt genomen.
Let op:
c
De sifon moet altijd gevuld zijn met water.
2. Sluit het te gebruiken aansluitpunt aan op het afvoersy-
steem:
-
natuurlijke afloop: 1 (22 mm)
2.9.2 Condensafvoer via ingebouwde condenspomp
(accessoire)
Het toestel kan optioneel uitgerust zijn met een ingebouwde
condenspomp. In dit geval is aansluitpunt 1 afgesloten en is
het toestel voorzien van een condensafvoerslang 2 met een
vrije lengte van circa 4.5 m.
Hou rekening met condenshoeveelheden zoals aangegeven in
onderstaande tabel. Gebruik de grafiek hiernaast voor het
bepalen van de maximal opvoerhoogte 2 bij
condenshoeveelheid 1 en lengte van de condensafvoerslag 3.
L
UCHTVERWARMER
