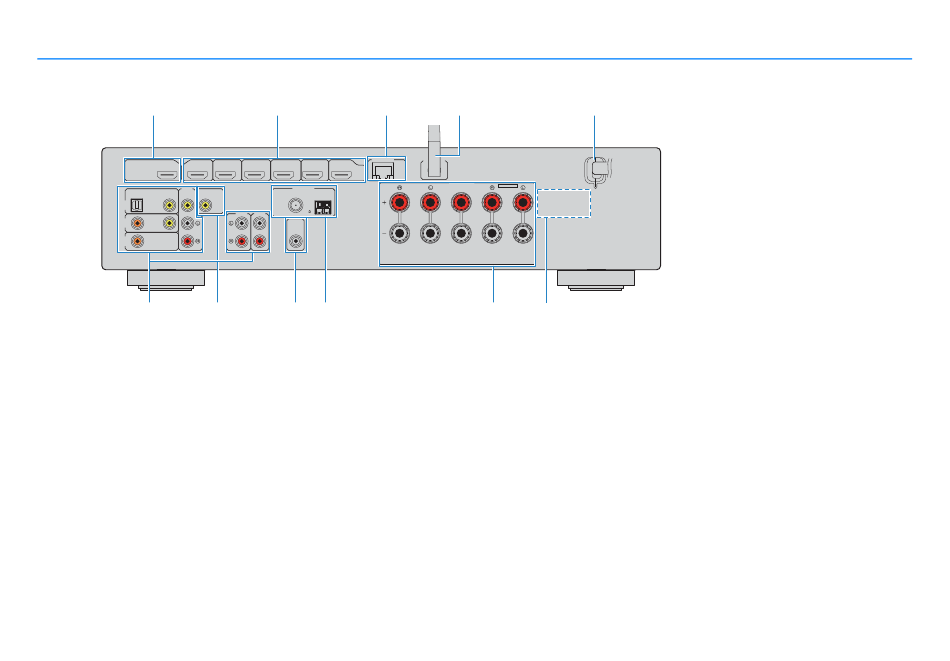

Achterpaneel

1
HDMI OUT
ARC
(BD/DVD)
HDMI 1
HDCP2.2
AV 3
MONITOR OUT
OPTICAL
VIDEO
VIDEO
VIDEO
AV 1
(TV)
VIDEO
AV 2
COAXIAL
AUDIO 1
COAXIAL
6
7
1
HDMI OUT-aansluiting
Voor de aansluiting op een HDMI-compatibele tv en de
uitvoer van video-/audiosignalen (p. 19). Als u ARC gebruikt,
kan het audiosignaal van de tv ook worden ingevoerd via de
HDMI OUT-aansluiting.
2
HDMI 1-6-aansluitingen
Voor de aansluiting op HDMI-compatibele
weergaveapparaten en de invoer van video-/audiosignalen
(p. 20).
3
NETWORK-aansluiting
Voor een bedrade aansluiting op een netwerk (p. 24).
4
Draadloze antenne
Voor een draadloze (Wi-Fi) verbinding met een netwerk
(p. 24).
5
Netsnoer
Voor de aansluiting op een stopcontact (p. 25).
6
AV-aansluitingen
AUDIO-aansluitingen
Voor de aansluiting op video-/audioweergaveapparaten en
de invoer van video-/audiosignalen (p. 20).
2
3
NETWORK
(NET)
HDMI 2
HDMI 3
HDMI 4
HDMI 5
HDCP2.2
HDMI 6
ANTENNA
(RADIO)
FM
AM
75
AUDIO 2
AUDIO 3
SUBWOOFER
PRE OUT
8
9
7
MONITOR OUT-aansluitingen
Voor de aansluiting op een tv en de uitvoer van
videosignalen (p. 19).
8
SUBWOOFER PRE OUT-aansluiting
Voor de aansluiting op een subwoofer (met ingebouwde
versterker) (p. 16).
9
ANTENNA-aansluitingen
Voor het aansluiten van de radio-antennes (p. 23).
0
SPEAKERS-aansluitingen
Voor de aansluiting op luidsprekers (p. 16).
A
VOLTAGE SELECTOR
(Alleen algemene modellen)
Hiermee selecteert u de schakelstand in overeenstemming
met de lokale netspanning (p. 25).
4
5
WIRELESS
SPEAKERS
EXTRA SP
FRONT
CENTER
SURROUND / ZONE 2
/BI-AMP
0
A
10
Nl
(RX-S601 Amerikaans model)
* Het gebied rond de video/audio-uitgangsaansluitingen
is op het product zelf in het wit gemarkeerd om
verkeerde aansluitingen te voorkomen.
