Paneelbeschrijvingen
[SKIP BACK SAMPLING]
Sample de Performance voor een gespecificeerde tijdsduur, vóórdat
u op de knop drukt. (p.103)
15
Achterkant paneel

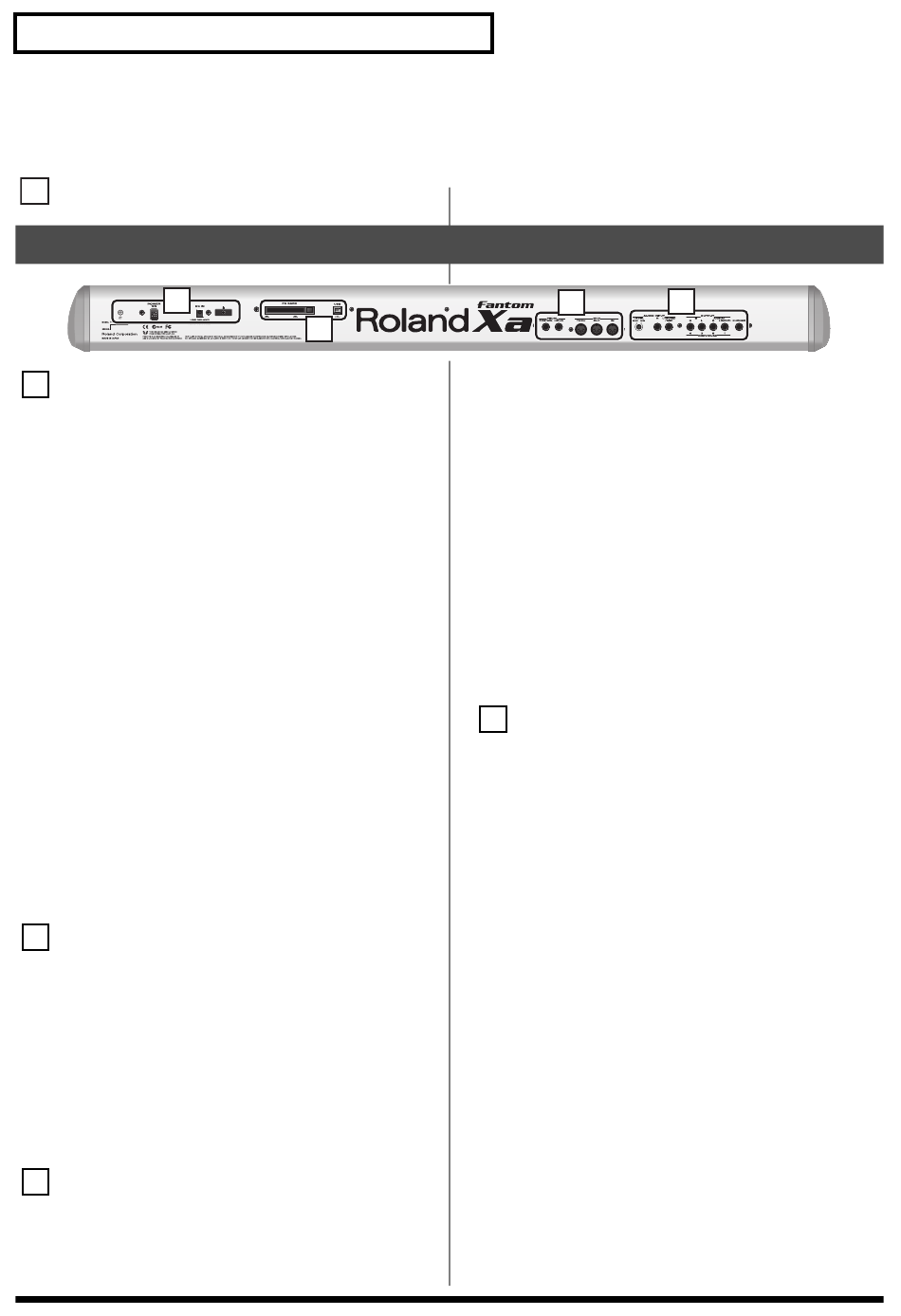

fig.Rear
1
1
Ground terminal
Afhankelijk van de omstandigheden bij een bepaalde setup, kunt u
een oncomfortabel gevoel krijgen of ervaren dat het oppervlak
schokkerig aanvoelt, wanneer u dit apparaat, aangesloten micro-
foons of de metalen delen van andere objecten, zoals gitaren, aan-
raakt. Dit wordt veroorzaakt door een zeer minimale elektrische
lading, die volkomen ongevaarlijk is. Als u zich hier echter zorgen
over maakt, dient u de aarde aansluiting (zie figuur) met een externe
aarding te verbinden. Wanneer het apparaat gegrond is, kan een
lichte brom te horen zijn, afhankelijk van de bijzonderheden van uw
installatie. Als u niet zeker bent van de aansluitingsmethode dient u
het dichtstbijzijnde Roland service centrum of een geauthoriseerde
Roland distribiteur te consulteren, zoals weergegeven op de "Infor-
matie" pagina.
Ongeschikte plaatsen voor aansluiting:
• Waterleiding (kan resulteren in schok of elektrocutie)
• Gasleiding (kan resulteren in brand of explosie)
• Telefoonkabel of bliksemafleider (kan gevaarlijk zijn in het
geval van bliksem)
POWER ON schakelaar
Druk hier op om het keyboard aan/uit te zetten. (p.16)
DC IN jack
Sluit de adapter hier op aan (p.15).
Wees er zeker van dat u alleen de bijgeleverde adapter gebruikt.
Snoerhaak
Bevestig het snoer van de adapter (p.15).
2
PC kaart sleuf
Hier kan een geheugenkaart in gestoken worden (p.218).
* Steek nooit een geheugenkaart in de sleuf en haal deze nooit uit de
sleuf, wanneer dit apparaat aanstaat. Door dit te doen kan de data in
het apparaat of data op de geheugenkaart verloren gaan.
* Steek de geheugenkaart voorzichtig helemaal in - totdat deze stevig in
de sleuf zit.
USB aansluiting
Deze aansluiting geeft u de mogelijkheid een USB kabel aan te slui-
ten om uw computer met de Fantom-Xa te verbinden (p.206).
3
CONTROL PEDAL Jack
U kunt naar keuze expressiepedalen (EV-5,etc.) op deze jacks aan-
sluiten. Door de gewenste functie toe te kennen aan een pedaal, kunt
u het gebruiken om geluid te selecteren en te veranderen of verschil-
14
Pitch Bend/Modulation Lever
Dit geeft u de mogelijkheid om Pitch bend te regelen of vibrato toe te
passen (p.18)
2
lende andere controles uit te voeren. U kunt ook pedaalschakelaars
(DP serie etc.) naar keuze aansluiten om geluid te manipuleren.
(p.18)
925
* Gebruik alleen het gespecificeerde expressiepunt (EV-5; wordt apart
HOLD PEDAL uitgang
Een pedaalschakelaar (DP serie etc.) naar keuze kan aangesloten
worden op deze jack voor gebruik als hold pedaal.(p.18)
Dit kan ook ingesteld worden, zodat het gebruik van Half-pedaling
technieken ondersteund wordt. Dus, na het aansluiten van een
expressie pedaal naar keuze (DP-8, etc), kunt u pedalen gebruiken
om een betere beheersing te hebben in Performances waarin pianoto-
nen gebruikt worden.
MIDI aansluitingen (IN, OUT, THRU)
Deze aansluitingen kunnen verbonden worden met andere MIDI
instrumenten om MIDI berichten te ontvangen en zenden.
LEVEL knop
Regelt het volume van de externe input.
AUDIO INPUT uitgangen (L(MONO)/MIC, R)
Accepteert input van audiosignalen in stereo (L/R) van externe
apparaten. Als u mono input wilt gebruiken, dient u aan te sluiten
op de L uitgang. Wanneer u van een microfoon opneemt, dient u op
de L uitgang aan te sluiten en Input Select (p.100) op "MICRO-
PHONE" te zetten.
926a
* Wanneer aansluitkabels met weerstand worden gebruikt, zal het
OUTPUT A (MIX) uitgangen (L(MONO), R)
Deze uitgangen voeren het audio signaal uit naar het aangesloten
mixer/versterker systeem in stereo. Gebruik de L uitgang voor
mono output. (p.15)
OUTPUT B uitgangen (L, R)
Deze uitgangen voeren het audio signaal uit naar het aangesloten
mixer/versterker systeem in stereo.
INDIVIDUAL 1-4 uitgangen
Deze uitgangen voeren audio signalen uit in mono naar een verster-
ker of mixer. De instelling die bepaalt of deze uitgangen gebruikt
worden als stereo OUTPUT uitgang of monaural INDIVIDUAL uit-
gang is de Output Assign Setting (p.158, p.160).
PHONES uitgang
Dit is de uitgang om een koptelefoon (wordt aPart verkocht) op aan
te sluiten (p.15).
3
verkocht). Elk ander expressiepunt gebruiken, kan slecht functioneren
en/of schade aan het aparaat tot gevolg hebben.
4
volumeniveau van de apparatuur die aangesloten is op de AUDIO
INPUT uitgangen laag zijn. Als dit gebeurt, dient u aansluitkabels te
gebruiken, die geen weerstand bevatten, bijvoorbeeld de Roland PCS
serie.
4
