3.

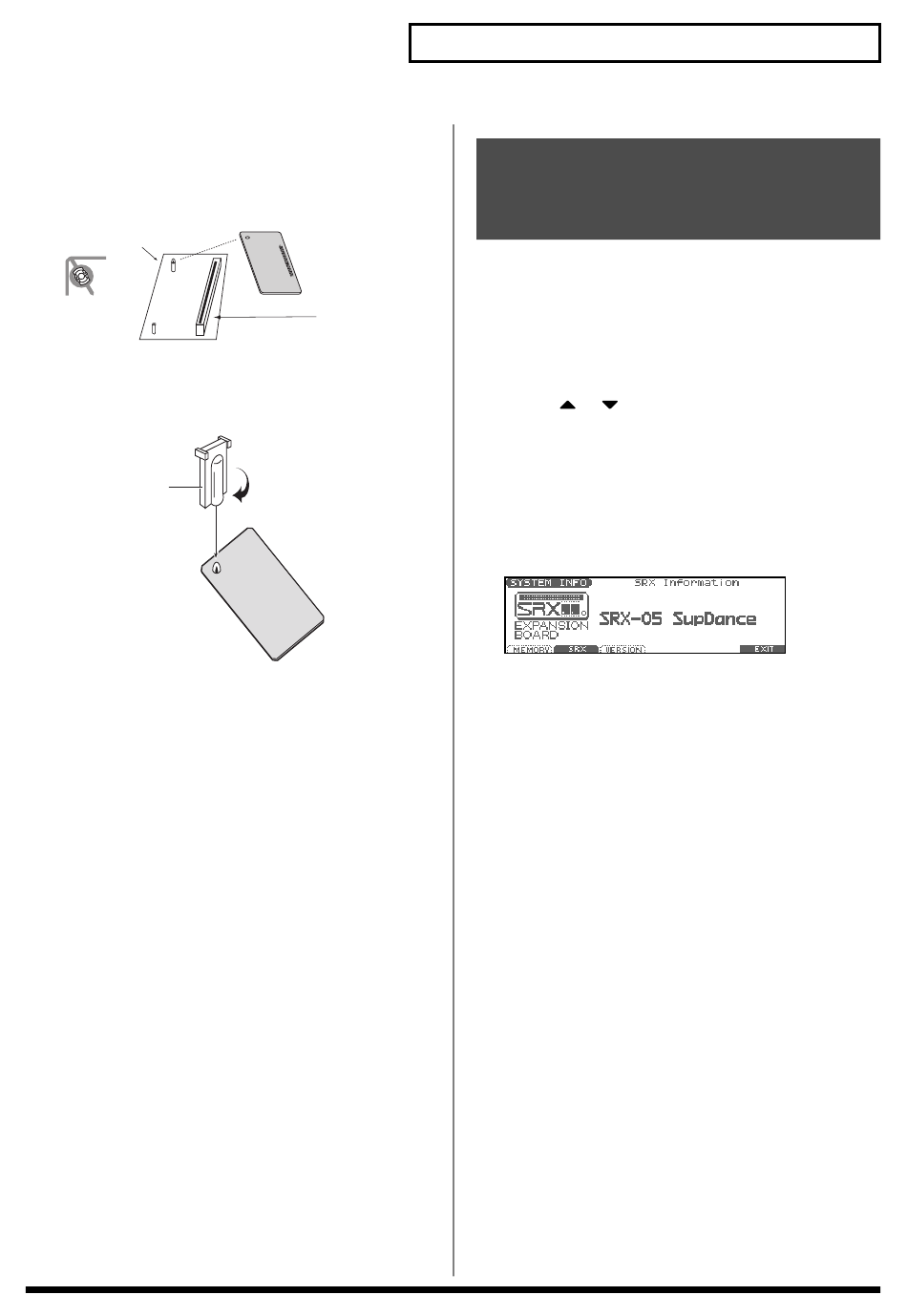

Zoals weergegeven in de volgende illustratie, dient u de
aansluiting van de Wave uitbreidingskaart in de aansluiting
van de desbetreffende sleuf te steken en tegelijkertijd de
board houder door het gat van de Wave uitbreidingskaart te
steken.
fig.Exp3.e
Kaart houder
Plaats zoals
weergegeven
voordat u de kaart
installeert.
4.
Gebruik het installatie gereedschap dat geleverd is met de
Wave uitbreidingskaart om de houders in de LOCK richting
te draaien, zodat de board goed vastzit.
fig.Exp4.e
installatie gereedschap
5.
Gebruik de schroeven die u in stap 2 verwijderd hebt om de
cover terug te plaatsen.
Aansluiting
VASTDRAAIEN
De Wave uitbreidingskaart installeren
De geïnstalleerde Wave
uitbreidingskaarten
controleren
Nadat installatie van de Wave uitbreidingskaart afgerond is, dient u
te controleren of de geïnstalleerde boards op correcte wijze herkend
worden.
1.
Zet de stroomtoevoer aan, zoals beschreven op p.16.
2.
Druk op [MENU] om het Top Menu venstertje te openen.
3.
Druk op
of
om "1. System" te selecteren en druk
dan op [ENTER].
4.
Druk op [F6 (INFORMATION)].
Het SYSTEM INFO venster verschijnt.
5.
Druk op [F2 (SRX)].
Verifieer of de naam van de geïnstalleerde Wave
uitbreidingskaart weergegeven wordt.
fig.SRXInfo
* Als de naam van de board niet verschijnt, is het mogelijk dat de board
niet herkend wordt. Zet de stroomtoevoer uit, zoals beschreven in De
stroomtoevoer uitzetten (p.16) en installeer de Wave
uitbreidingskaart op correcte wijze.
6.
Druk op [EXIT] om het System Menu venster te verlaten.
215
