BIJLAGE

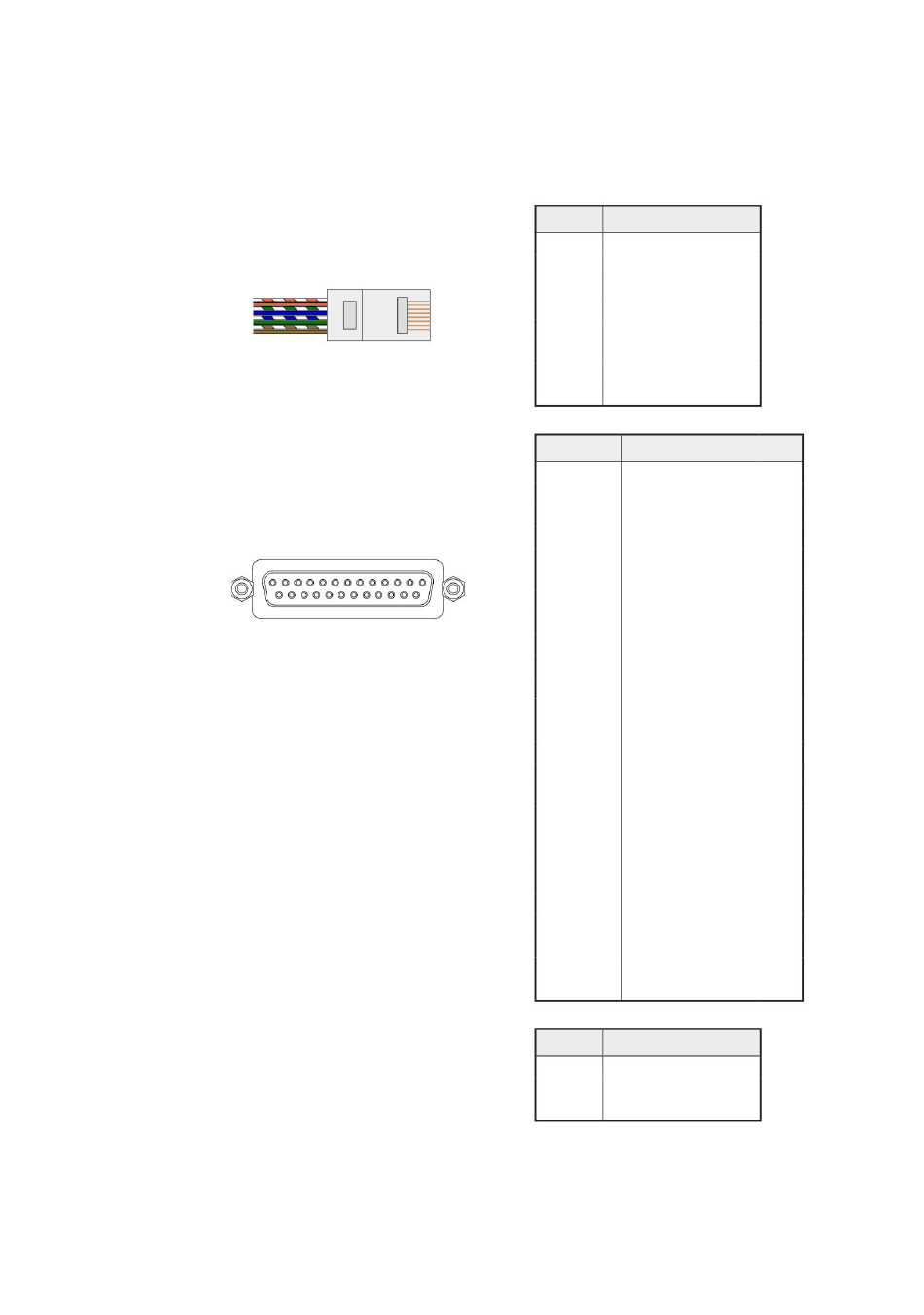

Connector pin-outs
Ethernet-connector
Type connector:
Geldt voor:
DB25 (AES59)-connector
Type connector:
Geldt voor:
Schroefbindposten gebruiken de standaard UNC 4/40 schroefdraad
XLR-connectoren
Type connector:
Geldt voor:
Type connector:
Geldt voor:
RJ-45-contactdoos
Ethernet (Dante)
DB25-recipiënt
Analoge I/O
13
1
14
25
XLR-3-recipiënt
AES3, DARS-ingangen
XLR-3-stekker
AES3-uitgangen
Pin Cat 6 Core
1
Wit + Oranje
2
3
Wit + Groen
1
4
8
5
Wit + Blauw
6
7
Wit + Bruin
8
Pin
1
14
2
15
3
16
4
17
5
18
6
19
7
20
8
21
9
22
10
23
11
24
12
25
13
Pin-signaal
1
Scherm
2
3
14
Oranje
Blauw
Groente
Bruin
Signaal
+
Kanaal 8
–
Kanaal 8
Grond
+
Kanaal 7
–
Kanaal 7
Grond
+
Kanaal 6
–
Kanaal 6
Grond
+
Kanaal 5
Kanaal 5
Grond
+
Kanaal 4
–
Kanaal 4
Grond
+
Kanaal 3
–
Kanaal 3
Grond
+
Kanaal 2
–
Kanaal 2
Grond
+
Kanaal 1
–
Kanaal 1
Grond
n.v.t
Heet (+ve)
Koud (–ve)
