INVOERING
Dank u voor de aanschaf van de Focusrite RedNet A16R MkII.

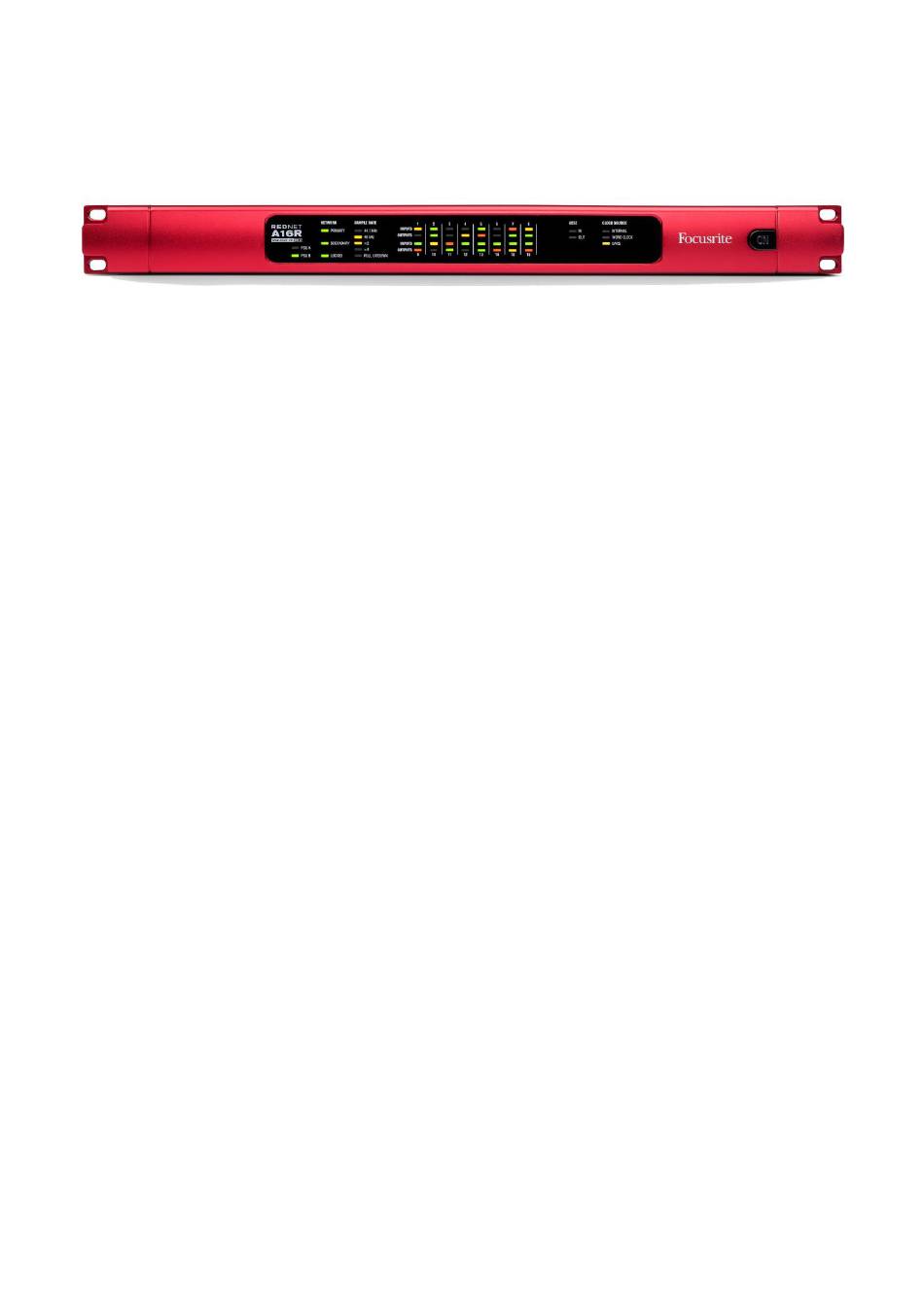

RedNet A16R MkII is een 1U 19-inch rack-mount interface met 16 kanalen van AD & DA plus één AES3-kanaalpaar,
voor het Dante audio-over-IP-netwerk. Het bedieningsniveau kan worden omgeschakeld tussen 18 dBu en 24 dBu, en
demp-/dim- en niveauregelingen zijn voorzien op elk ingangs- en uitgangskanaal.
Elke unit is speciaal op maat gemaakt voor de weg, live-geluid en broadcast-omgevingen en beschikt over netwerk- en
stroomredundantie, robuuste constructie met vergrendelende connectoren, afstandsbediening en bewaking op afstand.
Dubbele Ethernet-connectoren (primair en secundair) op het achterpaneel zorgen voor maximale netwerkbetrouwbaarheid
met naadloze omschakeling naar een secundair netwerk in het onwaarschijnlijke geval van een netwerkstoring.
Deze poorten kunnen ook worden gebruikt om extra units in serie te schakelen wanneer ze in de geschakelde modus
werken.
Redundante voedingen (PSU A en B) met aparte ingangsbussen op het achterpaneel maken het mogelijk om één
voeding aan te sluiten op een ononderbroken bron. De status van elke PSU kan op afstand worden gecontroleerd via
het netwerk of vanaf het frontpaneel.
RedNet A16R MkII heeft een Sample Rate Converter (SRC) op het AES3-ingangspaar waardoor directe werking met
elke AES3-bron mogelijk is, ongeacht de samplefrequentie of kloksnelheid van het Dante-netwerk.
Audio-interface wordt geleverd door vier standaard 8-kanaals (AES59) gecombineerde analoge I/O DB25-verbindingen.
Bovendien fungeren de kanalen 17-18* als de AES3-kanalen.
*Bij gebruik met quad-samplefrequenties zijn de ingangen naar kanalen 17-18 niet beschikbaar. De gebruiker
kan dan kiezen uit: 1-16 analoog of 1-14 analoog en 15-16 AES3.
Word Clock I/O op BNC-connectoren maakt synchronisatie van het Dante-netwerk met de huisklok mogelijk, of de
synchronisatie van externe apparatuur met het Dante-netwerk. DARS-referentie kan ook worden geaccepteerd via de
XLR-3-ingangsconnector.
Het frontpaneel van de RedNet A16R MkII bevat een set LED's om de PSU-status, netwerkstatus, samplefrequentie,
klokbronnen en signaalaanwezigheid op zowel input als output te bevestigen.
