INSTALLATIE GIDS
RedNet A16R MkII-verbindingen en functies

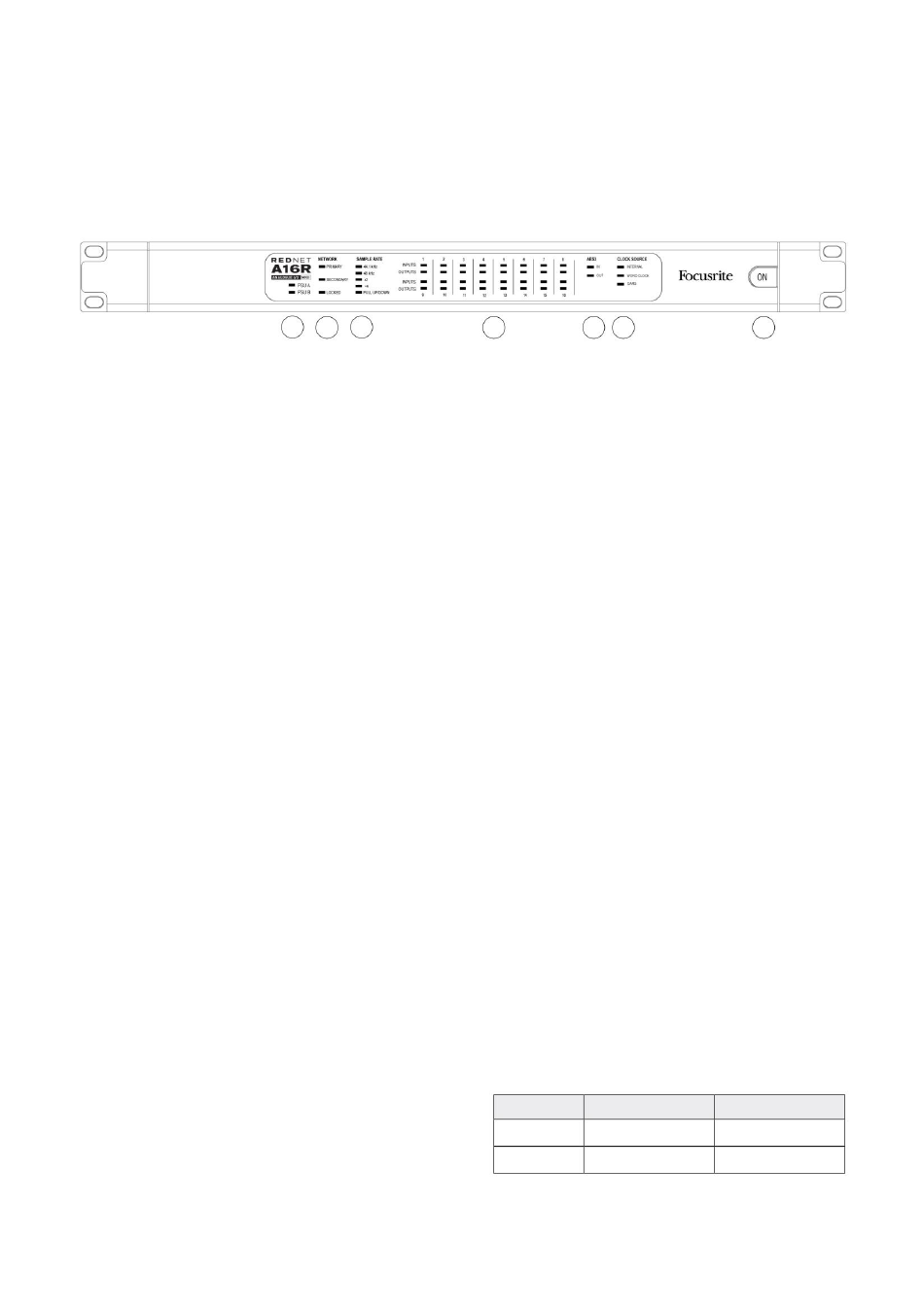

Voorpaneel
1 wisselstroomschakelaar
2 stroomindicatoren:
• PSU A – Brandt wanneer een AC-ingang wordt toegepast en alle DC-uitgangen aanwezig zijn.
• PSU B – Brandt wanneer een AC-ingang wordt toegepast en alle DC-uitgangen aanwezig zijn.
Als beide voedingen werken en AC-ingangen hebben, is PSU A de standaardvoeding.
3 RedNet-netwerkstatusindicatoren:
• PRIMAIRE – Brandt wanneer het apparaat is aangesloten op een actief Ethernet-netwerk. Ook
licht op om netwerkactiviteit aan te geven bij gebruik in de geschakelde modus.
• SECUNDAIR – Brandt wanneer het apparaat is aangesloten op een actief Ethernet-netwerk.
Wordt niet gebruikt in de geschakelde modus.
• VERGRENDELD – Brandt wanneer een geldig synchronisatiesignaal wordt ontvangen van het netwerk, of wanneer
de RedNet A16R MkII-eenheid de netwerkmaster is. Knippert als externe klok is geselecteerd maar niet is aangesloten.
4 RedNet Sample Rate-indicatoren
Vijf oranje indicatoren: 44,1 kHz, 48 kHz, x2 (veelvoud van 44,1 of 48), x4 (veelvoud van 44,1 of 48) en samplefrequentie
PULL UP/DOWN. Deze indicatoren lichten afzonderlijk of in combinatie op om de gebruikte samplefrequentie aan te geven.
Voor een 96kHz Pull Up/Down-instelling zullen bijvoorbeeld de 48kHz, x2 en Pull Up/Down-indicatoren oplichten.
5 signaalniveau-indicatoren:
• INGANGEN – Driekleurige LED's geven audiosignaalniveaus aan bij de ingangen naar het netwerk:
Groente:
Oranje: -6 dBFS
Rood: 0 dBFS
• UITGANGEN – Driekleurige LED's geven audiosignaalniveaus aan bij de uitgangen van het netwerk:
Groente:
Oranje: -6 dBFS
Rood: 0 dBFS
Bij werking met quad-samplefrequenties zijn de
indicaties voor LED's 15 en 16 afhankelijk van de
geselecteerde signaalmodus
2
4
3
Signaal aanwezig (brandt bij -42 dBFS)
Signaal aanwezig (brandt bij -42 dBFS)
5
6
7
Modus
LED 15
analoog
Analoog kanaal 15
AES3
AES3 Links
5
1
LED 16
Analoog kanaal 16
AES3 Rechts
