Machine Translated by Google

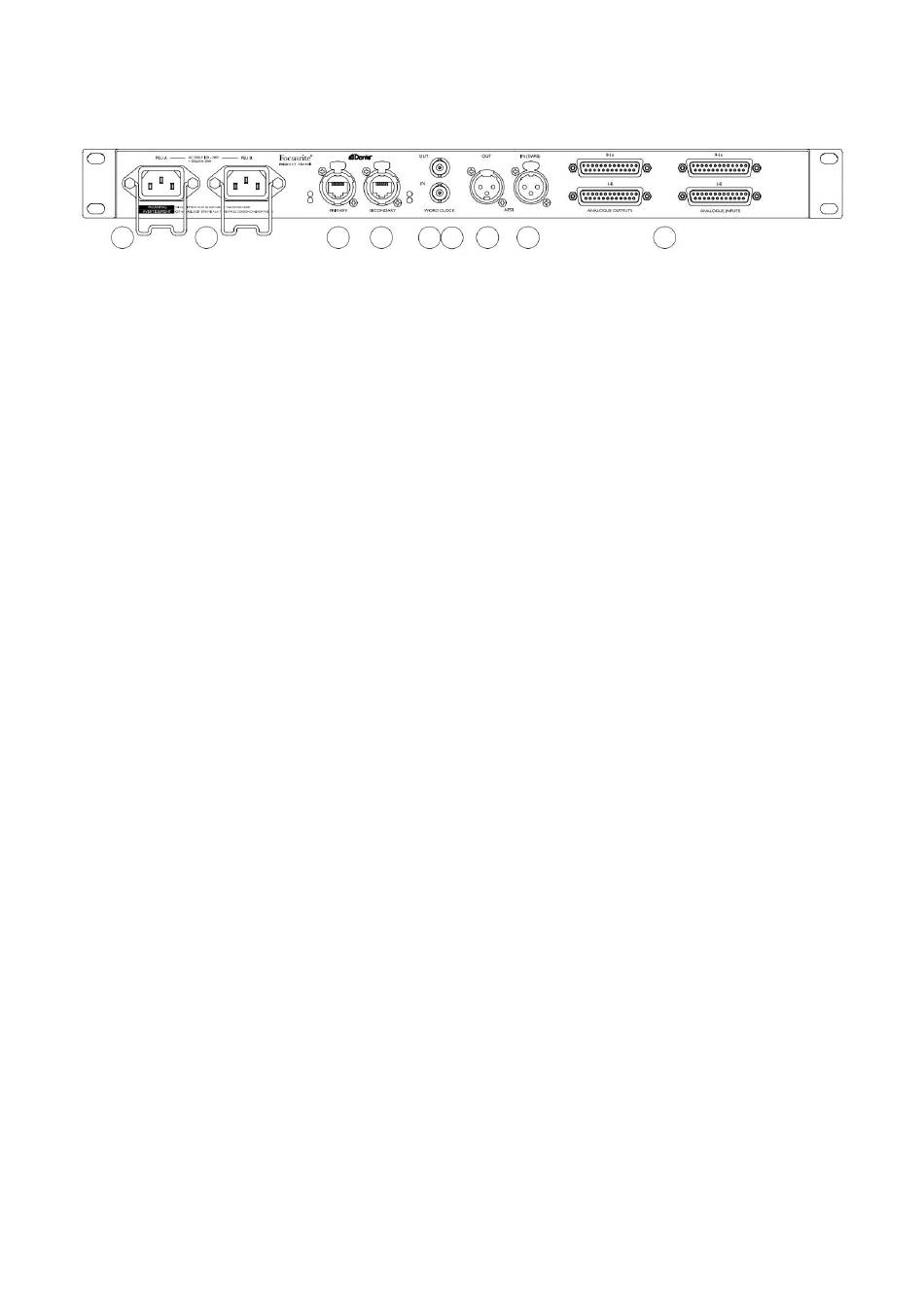

Achter paneel
1
1 IEC-netingang A
Standaard IEC-contactdoos voor aansluiting op het lichtnet. RedNet A16R MkII is voorzien van 'universele' PSU's,
waardoor hij kan werken op elke voedingsspanning tussen 100 V en 240 V.
2 IEC-netingang B
Ingangsconnector voor back-up netvoedingsbron. Voeding B blijft stand-by, maar zal het naadloos overnemen als
PSU A een storing krijgt of zijn netvoeding verliest.
Als een ononderbroken stroomvoorziening (UPS) beschikbaar is, wordt aanbevolen deze toe te passen op ingang B.
3 Primaire netwerkpoort
RJ45 etherCON connector voor het Dante netwerk. Gebruik standaard Cat 5e of Cat 6 netwerkkabels om RedNet
A16R MkII aan te sluiten op de Ethernet-netwerkswitch. Naast elke netwerkaansluiting bevinden zich LED's die
oplichten om een geldige netwerkverbinding plus netwerkactiviteit aan te geven.
4 Secundaire netwerkpoort
Secundaire Dante-netwerkverbinding waarbij twee onafhankelijke Ethernet-verbindingen worden gebruikt (redundante
modus), of een extra poort op een geïntegreerde netwerkswitch op het primaire netwerk (geschakelde modus).
5 woorden klok uit
Geeft een uitvoer van de gekozen systeemklokreferentie (kan worden geschakeld tussen basissnelheid of
netwerksnelheid).
6 Woordklok In
Maakt synchronisatie van het Dante-netwerk met wordclock mogelijk.
Raadpleeg de bijlage op pagina 16 voor connectorpin-outs.
2
3
4
5 6
7
8
7
9
