Aandrijvingen SA 07.1 - SA 48.1 / SAR 07.1 - SAR 30.1
AUMA NORM
9.
Instelling draaimomentschakelaars
12
.
.
Het ingestelde draaimoment moet geschikt zijn voor de
MOV
afsluiter!
.
M
Indien de afsluiter door een afsluiterfabrikant geleverd is,
is de draaimomentinstelling tijdens het testen verricht.
Deze draaimomentinstelling mag alleen met toestemming
van de afsluiterfabrikant gewijzigd worden!

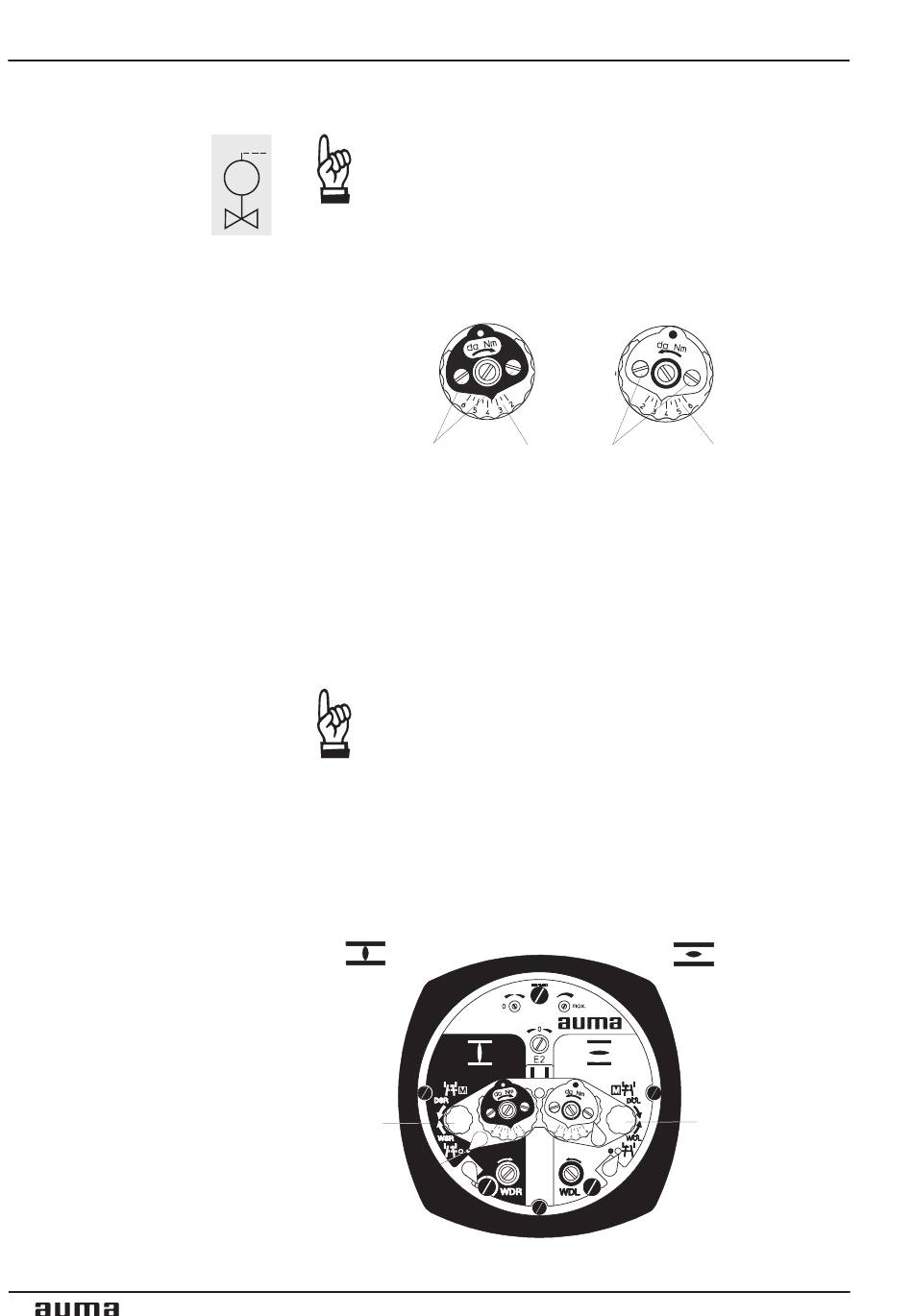

Afbeelding J
.
.
Draai beide schroeven O op het schijfje van het instelmechanisme los
(afb. J).
Draai het schijfje P om het benodigde draaimoment in te stellen
(1 da Nm = 10 Nm).
Voorbeeld:
Afbeelding J toont de hieronder vermelde instellingen:
.
Draai de schroeven O weer vast.
.
De draaimomentschakelaars kunnen ook tijdens hand-
bediening worden bediend. Bij toepassing van de juiste
elektrische besturing wordt het aanspreken van de draai-
.
momentschakelaar geregistreerd. Op deze wijze wordt
het opnieuw starten in een bepaalde richting verhinderd.
De draaimomentschakelaar functioneert als een bevei-
liging tegen overbelasting over de gehele stelweg, ook
bij wegafhankelijke afschakeling in de eindstanden.
Afbeelding K
T
instelling DICHT
O
P
3,5 da Nm = 35 Nm voor richting DICHT
3,5 da Nm = 35 Nm voor richting OPEN
DSR
WSR
WDR
WDL
Bedieningsinstructies
instelling OPEN
O
P
DOL
P
WOL
