Aandrijvingen SA 07.1 - SA 48.1 / SAR 07.1 - SAR 30.1
AUMA NORM
6.
Elektrisch aansluiten

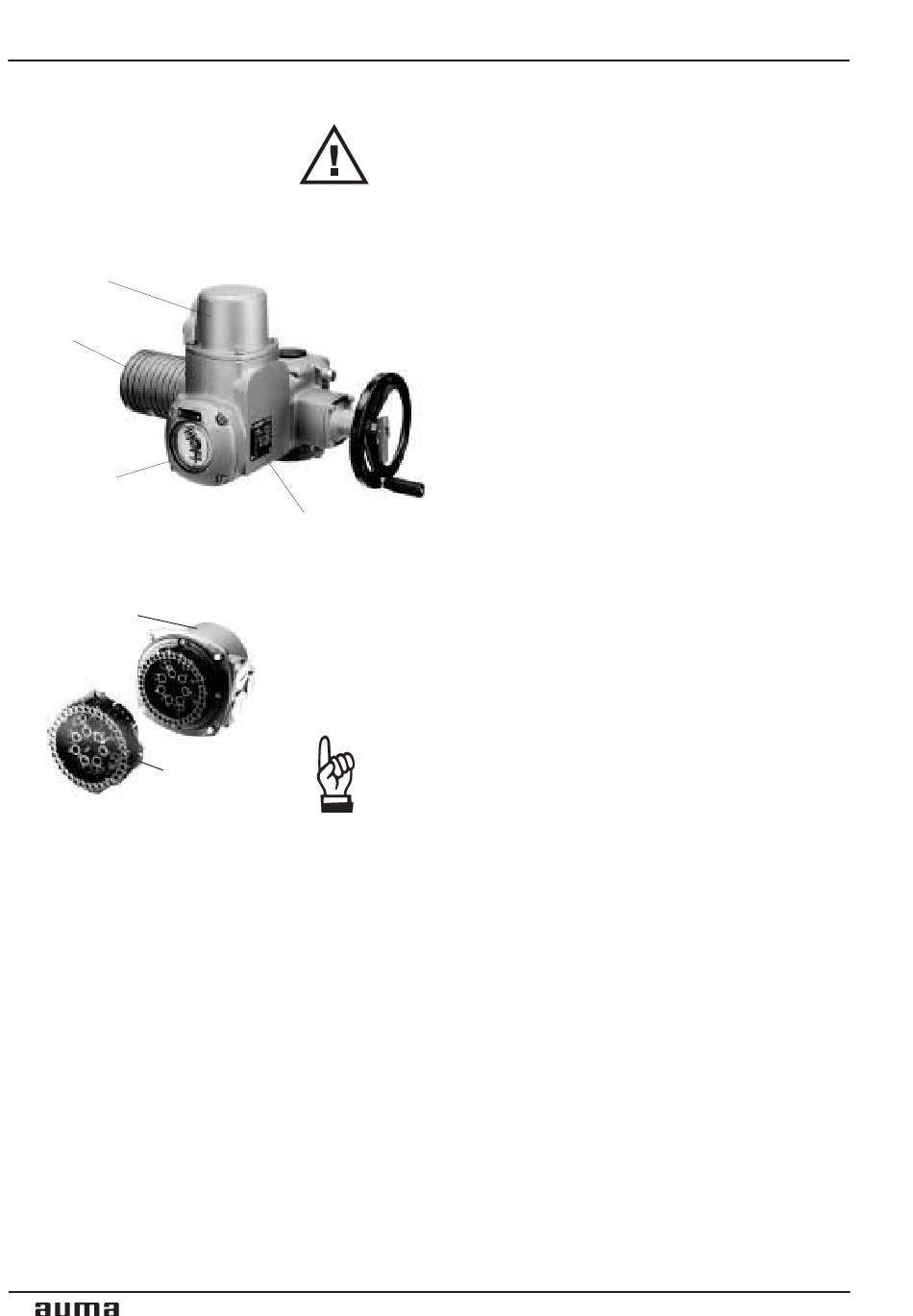

Afbeelding G1
AUMA rondstekker
(aansluiting klant XK)
typeplaatje
motor
schakelruimtedeksel
Afb. G2: AUMA rondstekker met
schroefaansluiting (standaard)
stekkerdeksel
rondstekker
6.1 Aansluitschema
8
Werkzaamheden aan elektrische installaties of apparatuur
mogen alleen door een elektrotechnicus of daartoe opgeleid
personeel (op aanwijzing van en onder toezicht van een
elektrotechnicus) worden verricht. De van toepassing zijnde
normen dienen in acht genomen te worden.
typeplaatje aandrijving
.
.
Controleer, of de stroomsoort, voedingsspanning en frequentie overeen-
.
stemmen met de gegevens van de motor (zie typeplaatje).
Verwijder het stekkerdeksel (AUMA rondstekker; afbeelding G2).
.
Draai de cilinderschroeven los en neem de rondstekker uit het stekker-
deksel.
Gebruik kabelwartels, die geschikt zijn voor de gewenste kabeldiameter.
.
Beschermingsklasse IP 67 c.q. IP 68 kan alleen worden
gegarandeerd, indien de voor de desbetreffende
.
beschermingsklasse geschikte kabelwartels worden
gebruikt.
Niet-benodigde kabelingangen dienen te worden voorzien
.
van de juiste blindstoppen.
Sluit de kabels aan overeenkomstig het voor die order van toepassing
zijnde aansluitschema KMS TP . . . . . . . Bij uitlevering wordt het op
de aandrijving van toepassing zijnde aansluitschema samen met de
bedieningsinstructies in een weerbestendig hoesje aan het handwiel van
de aandrijving bevestigd. Als het aansluitschema niet meer aanwezig is,
kan het schema onder vermelding van het commissienummer en/of het
Auma Benelux ordernummer van de aandrijving (zie typeplaatje) worden
opgevraagd.
Doorsnede aansluitkabels:
Besturingskabels: max. 2,5 mm
Voedingskabels SA 07.1 - SA 16.1: max. 6 mm
Voedingskabels SA 25.1 - SA 48.1: 16 mm
.
.
Sluit ter voorkoming van condensvorming het verwarmingselement aan.
Sluit de thermoknopen aan. Een volledige bescherming van de motor is
alleen gewaarborgd bij een juiste aansluiting van de thermoknopen. Als
de thermoknopen niet worden aangesloten, vervalt onze garantie voor de
motor.
De afschakelvertraging (= de tijd tussen het aanspre-
ken van de weg- of draaimomentschakelaar en het
spanningsvrij maken van de motor) mag niet meer dan
50 ms bedragen; dit ter bescherming van de afsluiter.
Wij adviseren om de desbetreffende magneetschake-
laar direct over de weg- of draaimomentschakelaar uit
te schakelen.
Voor de AUMA NORM aandrijvingen dient een externe
elektrische besturing (met magneetschakelaars) geïn-
stalleerd te worden.
T/m bouwgrootte SA(R) 16.1 wordt de elektrische
aansluiting gerealiseerd d.m.v. een rondstekker met
schroefaansluiting (standaarduitvoering). Vanaf bouw-
grootte SA(R) 25.1 wordt de aansluiting van de motor
d.m.v. klemmen in de aansluitruimte van de aandrijving
gerealiseerd. De besturing wordt bedraad op de AUMA
rondstekker.
2
,
het motorvermogen)
Bedieningsinstructies
2
.
2
2
to 70 mm
(afhankelijk van
