Aandrijvingen SA 07.1 - SA 48.1 / SAR 07.1 - SAR 30.1
AUMA NORM

13.1 Instelling 2-draadssysteem 4 - 20 mA en 3-/4-draadssysteem 0 - 20 mA

16
.
.
.
Sluit de voedingsspanning voor de standmelder aan.
Breng de afsluiter in de eindstand DICHT.
Verwijder het schakelruimtedeksel en verwijder - indien van
.
toepassing - het schijfje van de mechanische standaanwijzing
op de wijze zoals omschreven onder punt 7 op pag. 10.
.
Schroef bij aandrijvingen, waarbij de meetpunten niet van
buitenaf toegankelijk zijn, het afdekplaatje (afb. O) los.
Sluit het meetinstrument voor 0 - 20 mA aan op de meet-
punten (afb. N, pag. 15 en afb. O).
Na de instelling is de waarde in de eindstand DICHT bij 3- en
4-draadssystemen 0 mA, bij 2-draadssystemen 4 mA.
Het stroomcircuit (externe belasting) moet aangesloten zijn
(let op de max. externe belasting R
polen van de AUMA rondstekker (zie aansluitschema KMS
TP...) moeten aangesloten zijn, anders kan geen waarde
.
gemeten worden.
Breng de potentiometer (R2) met de wijzers van de klok mee in de
.
uitgangspositie. Draai de potentiometer (R2) bij dalend uitgangssignaal
totdat de aanslag merkbaar wordt.
.
Draai de instelpotentiometer (N) naar rechts, totdat de uitgangsstroom
begint toe te nemen.
Draai de instelpotentiometer (N) terug, totdat een reststroom van ca.
.
0,1 mA (of 4,1 mA bij 2-draadssysteem) bereikt is. Op deze wijze wordt
.
het elektrische nulpunt op de juiste wijze afgeregeld.
.
Breng de afsluiter in de eindstand OPEN.
Stel met behulp van instelpotentiometer (M) de eindwaarde in op 20 mA.
.
Breng de afsluiter wederom in de eindstand DICHT en controleer de
minimale waarde (0 mA of 4 mA). Indien nodig: corrigeer de instelling.
.
Als het afdekplaatje (afb. O) verwijderd werd: schroef het plaatje weer
vast.
Indien van toepassing: plaats het schijfje van de standaanwijzing op de as
.
terug en stel de standaanwijzing in zoals omschreven onder punt 11 op
pag. 13.
.
Reinig de pasvlakken, controleer de O-ring, smeer de pasvlakken licht in
met zuurvrij vet.
Plaats het schakelruimtedeksel terug en schroef het deksel vast.
Als de maximale waarde niet bereikt wordt, moet de keuze
van het tandwielkastje gecontroleerd worden.

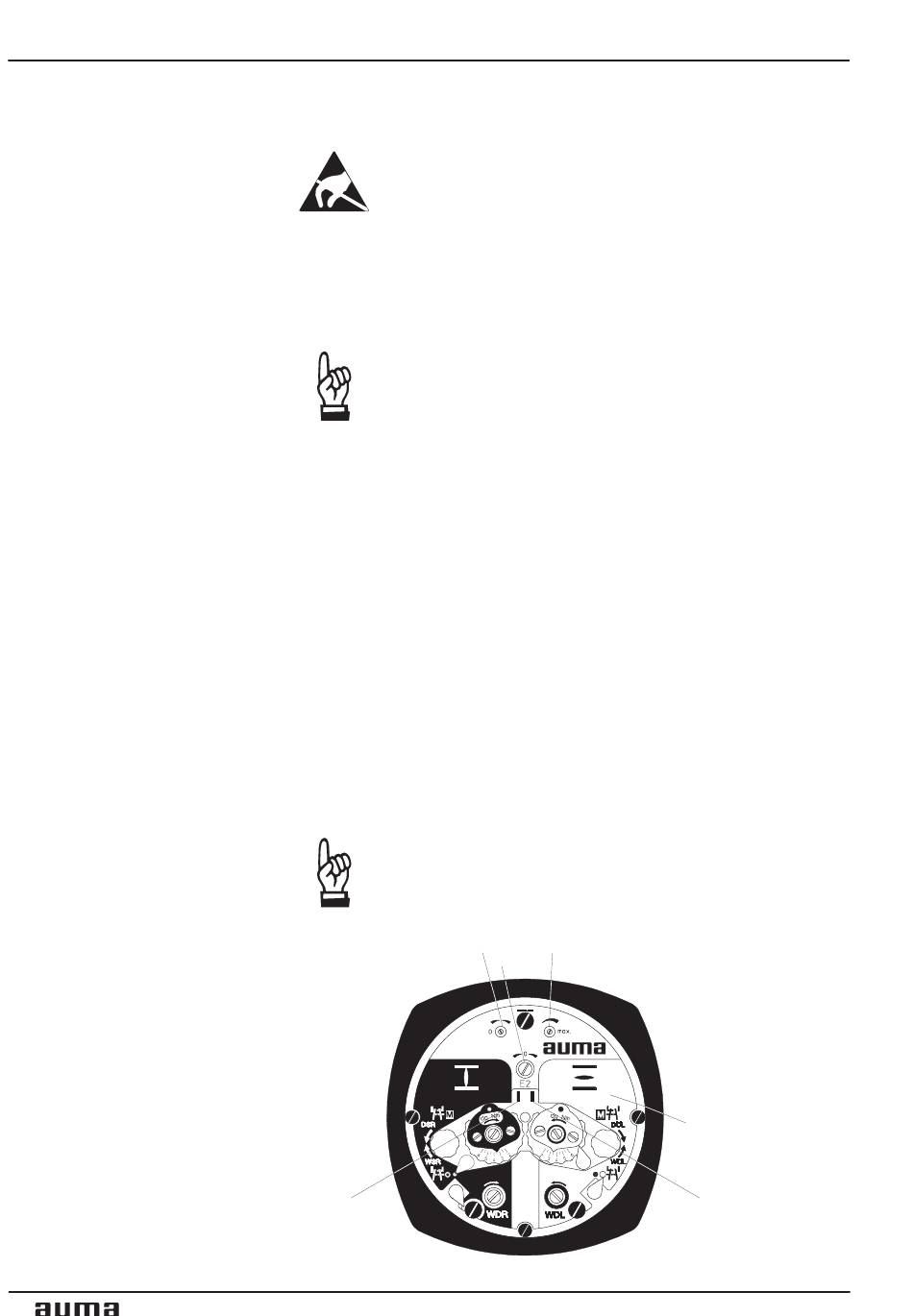

Afbeelding O
N (0/4 mA)
DSR
WSR
meet
punt 1 (+)
0/4 - 20 mA
) of de desbetreffende
B
M (20 mA)
R2
DOL
WOL
WDR
WDL
Bedieningsinstructies
afdekplaatje
meet
punt 2 (–)
0/4 - 20 mA
