Aangezien de blokken van de luchtbehandelingskast ver uit elkaar kunnen liggen, kunnen zij pas worden aangesloten
wanneer de kast in zijn de nitieve montagepositie is geïnstalleerd. De klemmen in de automatiseringskast worden gebruikt
om de toevoer- en retourluchtgroepen met elkaar te verbinden, alsook om een circulatieleiding
pomp aan te sluiten. De klemmen van de communicatiekabels zijn op beide blokken van de kast op dezelfde manier genum-
merd; de extra aansluitingen kunnen verschillen.
• Volg het bedradingsschema van de speci eke VERSO RA kast om te zien welke klemmen moeten
worden aangesloten.
• Gebruik geen externe aansluitklemmen van het C5 moederbord voor de onderlinge verbinding van
de toevoer- en afvoerluchtsamenstellingen.
4.3. Installatie bedieningspaneel
Het bedieningspaneel moet worden geïnstalleerd in een ruimte met:
•
Omgevingstemperatuur – 0..40 °C;
•
Relatieve luchtvochtigheid – 20..80 %;
•
Gegarandeerde bescherming tegen toevallige waterdruppels.
Het bedieningspaneel kan worden gemonteerd in een verborgen montagedoos of direct aan de wand (schroeven mee-
geleverd met het paneel). U kunt ook magneten gebruiken (op de achterkant) om het paneel op metalen oppervlakken te
bevestigen (d.w.z. op de deur van de kast).
Gebruik geen andere schroeven van een ander type of formaat dan de schroeven die voor de montage
van het bedieningspaneel worden meegeleverd. Verkeerde schroeven kunnen schade aan een print-
plaat veroorzaken.
1
Apart verkocht. Het wordt aanbevolen om een leidingpakket (PPU-LCHX) van Komfovent te gebruiken.
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
VERSO Pro2_installation manual_23-10
1
2
3
4
5
6
7
8
9
10
11
12

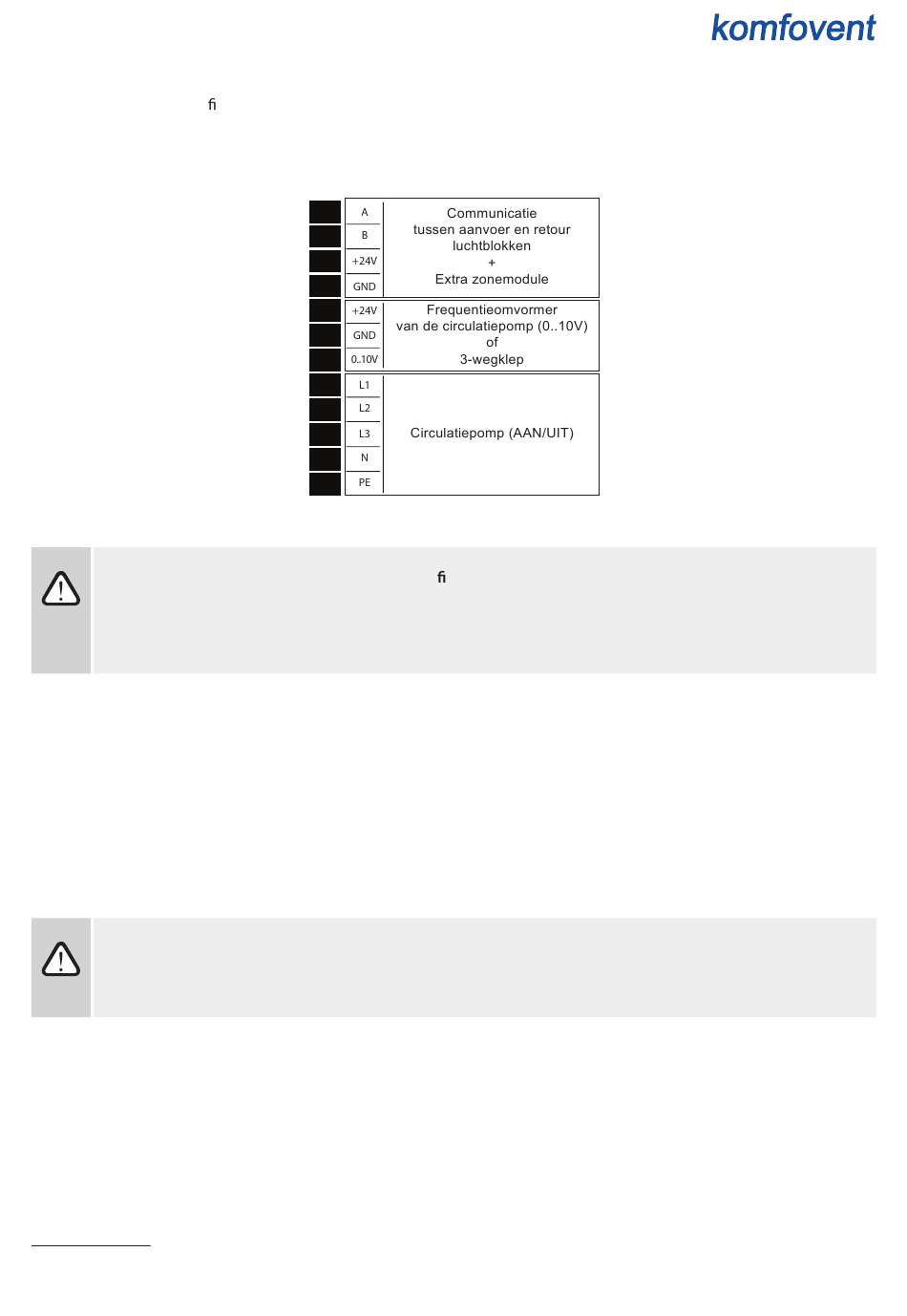

Fig. 46. Voorbeeld van de nummering van de aansluitklemmen van VERSO RA
1
of een driewegklep en een
43
