BIJLAGE NR. 1.
AFSTELLING VAN HET WIEL VAN DE ROTERENDE WARMTEWISSELAAR
Aangezien de luchtstroom tijdens de werking het rotorwiel, door zijn afmetingen, voortdurend naar één kant duwt, kan
het uiteindelijk vervormen, waardoor de dichtingsborstels van de rotor en de aslagers sneller verslijten of na verloop van
tijd zelfs zullen kunnen vastlopen. Om dit te voorkomen moet de stand van de draaischijf ten opzichte van de behuizing
van de sectie gecontroleerd worden en indien nodig bijgesteld voordat alle secties van de LBK aangesloten worden. Dit is
vooral belangrijk als de montagevoet niet volledig waterpas is en de delen van de kast niet perfect waterpas gesteld kun-
nen worden met behulp van stelvoeten (zie hoofdstuk "Vereisten voor de montageplaats, installatievoet"). Het verdient ook
aanbeveling de stand van de draaischijf periodiek te controleren, ten minste eenmaal per jaar.
1
A.
B.

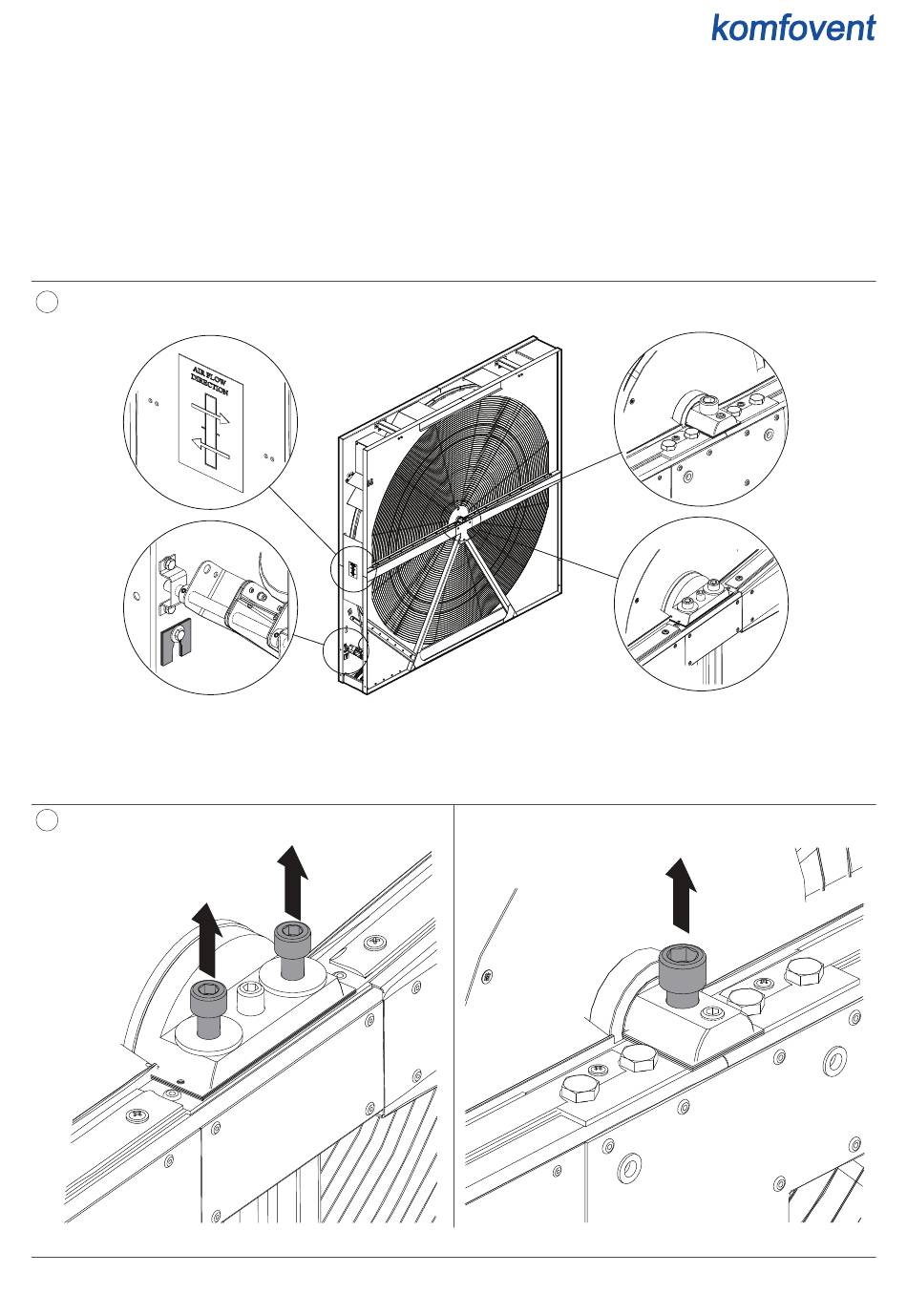

Op de behuizing van de roterende warmtewisselaar bevindt zich een sticker A die de richting van de luchtstromen in de kast aangeeft.
Deze wordt gebruikt om de kantelrichting van de draaischijf te bepalen (zie stap 5). Het regelingspunt C voor de wielkanteling kan be-
reikt worden vanaf de zijkant of vanaf een aangrenzende sectie (indien de secties met elkaar verbonden zijn). In het rotorgedeelte vindt
u ook extra afstelplaten B (alleen voor maat 82 en groter), die gebruikt kunnen worden als de in de fabriek gemonteerde afstelplaten
niet voldoende zijn om de juiste hellingshoek te bereiken.
2
VERSO 12-72
Draai de bevestigingsschroef los. Schroef het ongeveer 5 mm van de as af.
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
VERSO Pro2_installation manual_23-10
C.
VERSO ≥82
C.
VERSO 12-72
VERSO ≥82
55
