4.4. Aansluiting van kabels en draden tussen secties
Voordat u delen van de luchtbehandelingskast vastmaakt, moet u verbindingskabels en draden van de secties aanslui-
ten. De kabelaansluitingen zijn gelabeld met connectienummers; sluit alleen connectoren met hetzelfde nummer aan. Het
aantal kabels en connectoren in verschillende secties kan verschillen afhankelijk van de gemonteerde componenten. Als er
geen functies of externe componenten worden besteld, kunnen er enkele ontkoppelde verbindingen tussen de secties zijn.
Raadpleeg het bedradingsschema van de speci eke kast om te zien welke aansluitingen moeten worden gebruikt.
1 – voedingskabel, 2 – communicatiekabels tussen printplaten 3 – labels met aansluitingsnummers
VERSO RA kasten bestaan uit twee afzonderlijke blokken (voor toevoer- en afvoerluchtstromen). Elk blok heeft een apar-
te automatiseringskast met aansluitklemmen. C5 hoofdpaneel bevindt zich in de automatiseringskast van de toevoerlucht-
groep (zie hoofdstuk "Aansluitklemmen van de VERSO RA luchtbehandelingskasten"). Aangezien de luchttoevoer- en lucht-
afvoerblokken ver uit elkaar kunnen worden geplaatst, worden geen draden en kabels meegeleverd om ze met elkaar te
verbinden.
Sommige componenten (bijv. klepaandrijvingen, bevochtiger, enz.) hebben geen aparte connectoren en moeten wor-
den aangesloten op een klemmenblok van een aftakdoos (PD in bedradingsschema's).
De aangesloten draden en kabels moeten worden geïnspecteerd om er zeker van te zijn dat ze niet per
ongeluk worden losgekoppeld door trillingen van de kast of in contact komen met bewegende delen
van de kast (ventilatoren, kleppen, rotorwiel). Gebruik indien nodig speciale banden om de draden aan
de behuizing van de kast te bevestigen.
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
VERSO Pro2_installation manual_23-10
3

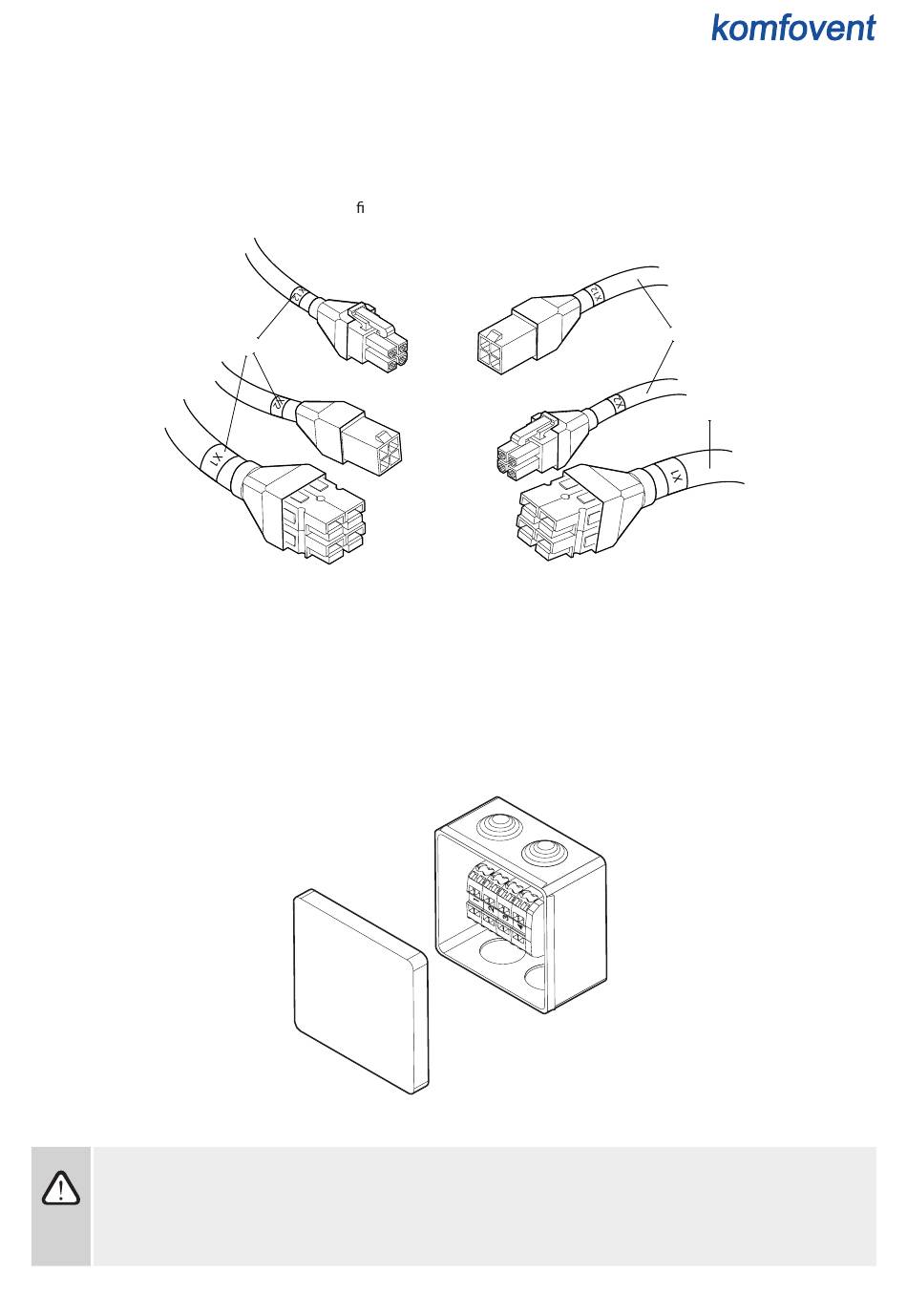

Fig. 49. Kabelverbindingen tussen secties
