Opbouw en functie

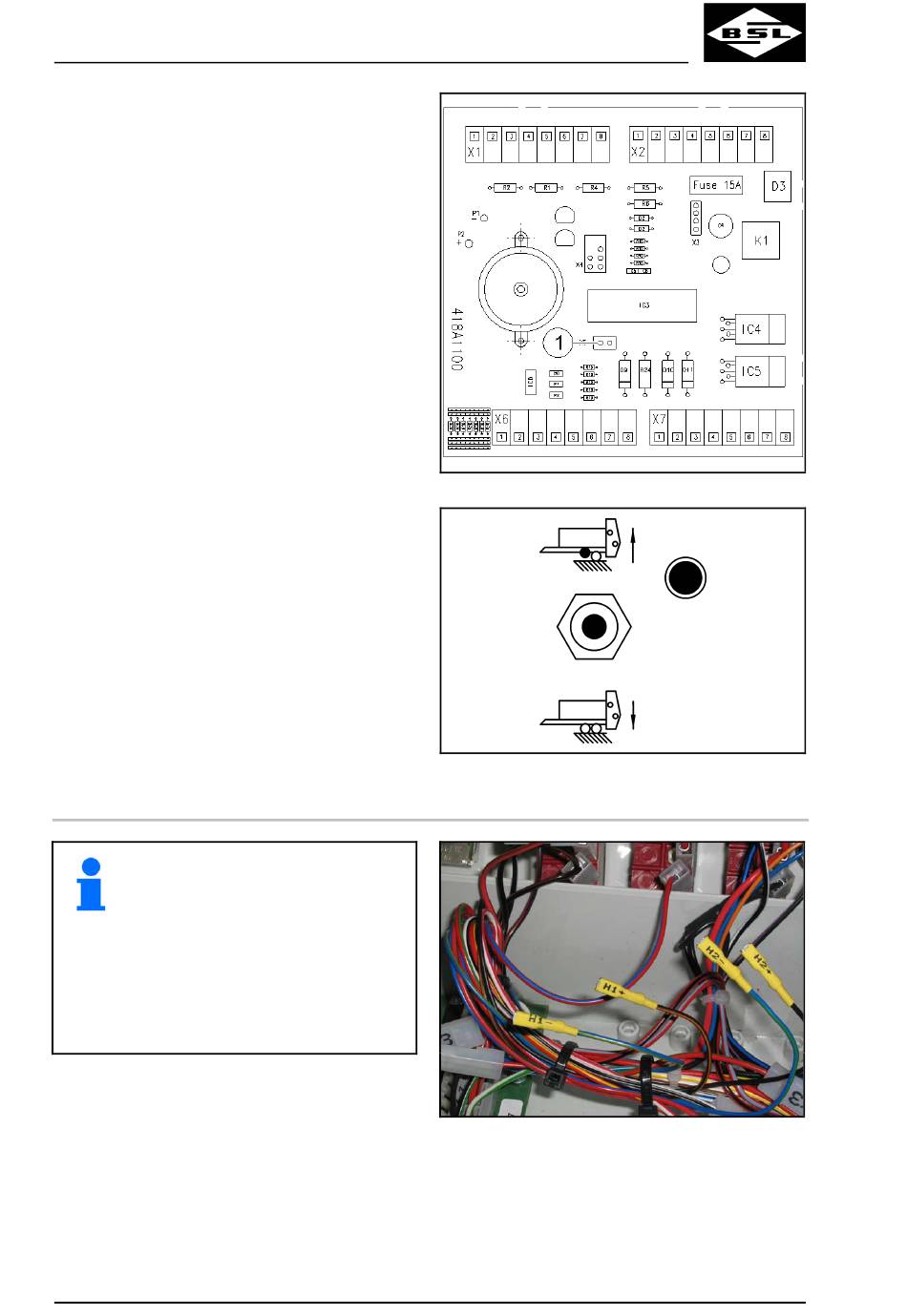

5.11 Overbrug de contacten (Fig. 20/1) op
de printplaat.
→
De controlelamp voor "bestuurbare as"
(Fig. 23) licht op.
5.12 Schakel de bedieningskast uit. Zie
hiervoor hoofdstuk "Bedieningskast"
vanaf pagina 72.
→
Die instelling voor die gewenste
maximale aandrijfsnelheid is
opgeslagen.
5.1.1.3
Bedieningskast zonder controlelampen voor de bestuurbare- cq. liftas
Bij een bedieningskast zonder
controlelampen voor de bestuurbare
as of de liftas, kan een multimeter op
de aansluitingen H1-
en H1+(bestuurbare as) of H2-
en H2+(liftas) worden aangesloten. Bij
het overbruggen van de contacten
(Fig. 20/1) op de printplaat geeft de
multimeter aan, dat er stroom is (ca.
1 mA).
64
Fig. 20
Fig. 23
Fig. 24
VS 2403 Stand 03.08
