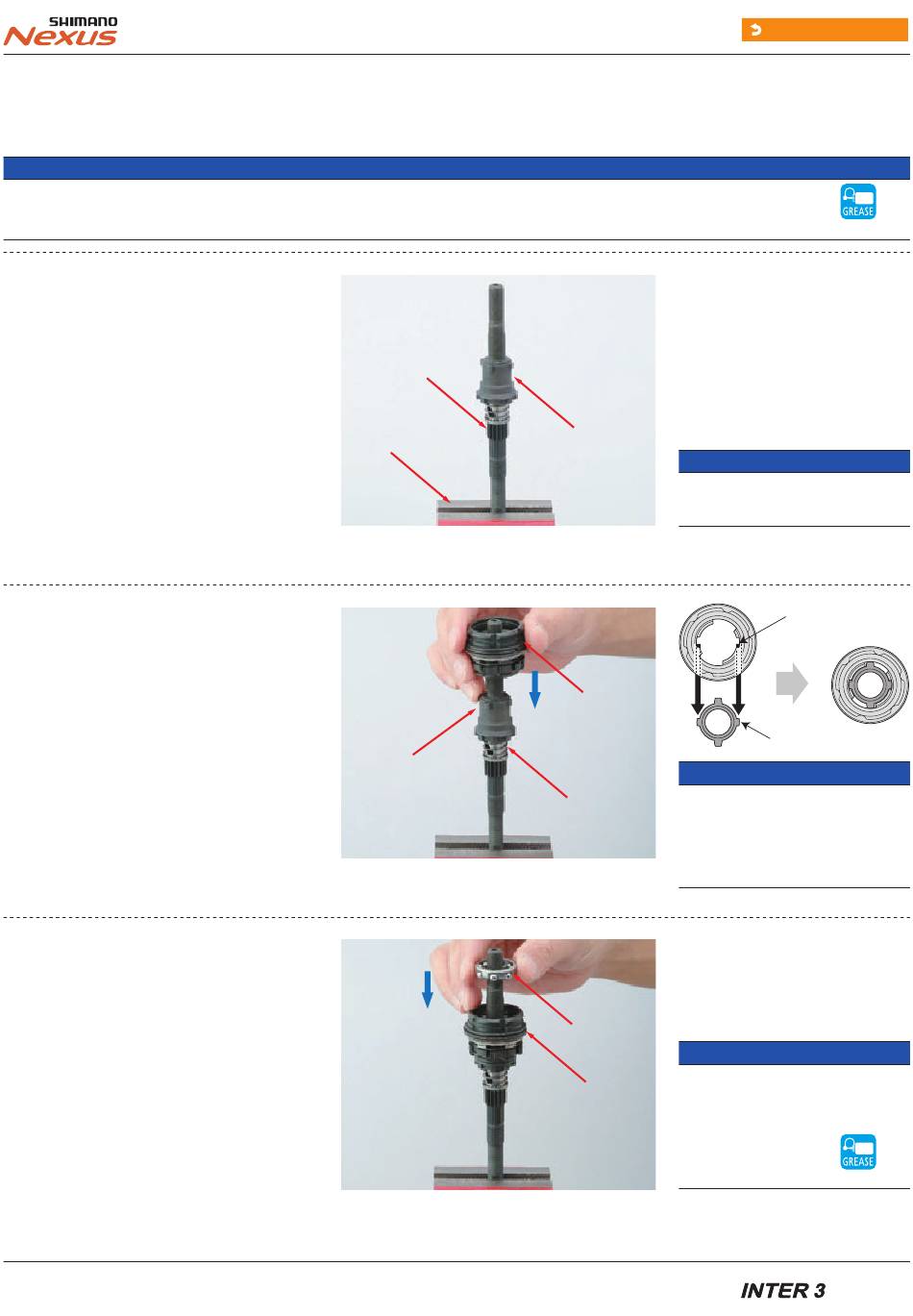

Montage van de INTER-3 naaf (rollerbrake spec.)
• Hoewel er wit gekleurd en zwart gekleurd vet is, kunnen de twee types tijdens gebruik worden gemengd.
1.
Zet de twee afgeschuinde
kanten van de aseenheid aan
de tandwielzijde vast in een
bankschroef.
2.
Monteer de aandrijfeenheid op de
aseenheid.
3.
Plaats de kogelhouder J op de
aandrijfeenheid
NOTITIE
Tandwiel
Bankschroef
Koppeling
Aseenheid
•
De schroefdraden van de naafas niet
beschadigen.
Aandrijfeenheid
•
Lijn de twee kleinere uitsparingen in
Aseenheid
de aandrijfeenheid uit met de twee
kleinere uitsteeksels bovenop de
koppeling bij het monteren van de
aandrijfeenheid.
Kogelhouder J
•
Let op de uitrichting bij de montage.
Aandrijfeenheid
•
Breng een ruime hoeveelheid vet voor
interne versnellingsnaven aan.
Terug naar indexpagina
(Y04120800)
NOTITIE
Kleinere uitsparingen
in de aandrijfeenheid
Kleinere uitsteeksels
bovenop de koppeling
NOTITIE
NOTITIE
(Y04120800)
43
