4.

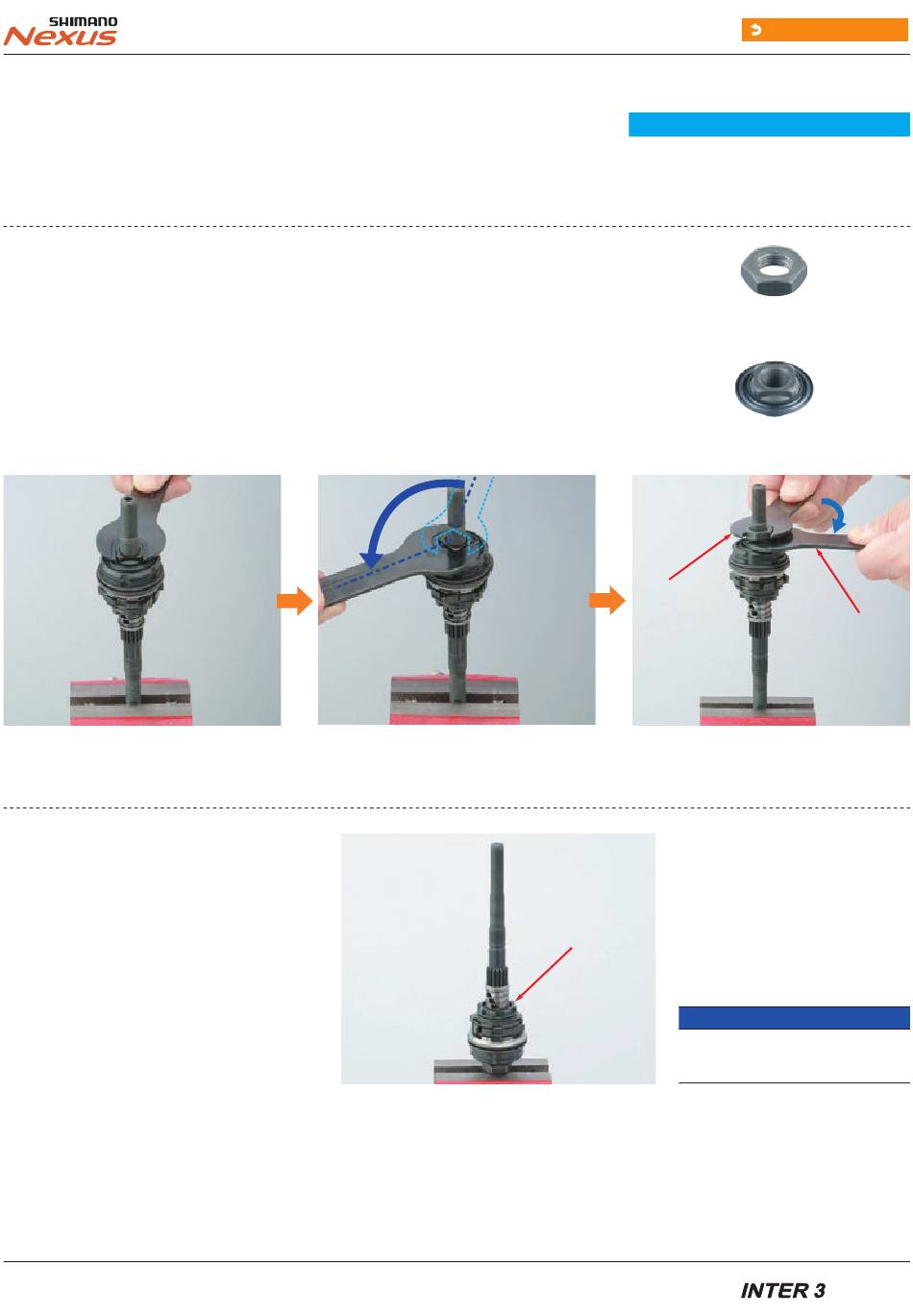

Draai de rechter conus met de
stofkap zo ver mogelijk op de
naafas.
Draai vervolgens de rechter conus
120 graden linksom en borg hem
door de rechter borgmoer vast te
draaien.
5.
Draai de aseenheid om met
de aandrijfeenheid naar
beneden gericht en zet de twee
afgeschuinde kanten van de naaf
aan aandrijfzijde vast in een
bankschroef.
120º
Aseenheid met
aandrijfeenheid
Terug naar indexpagina
Montage van de Inter-3 naaf
Rechter borgmoer
Rechter conus met stofkap
TL-HS20
(17 mm)
Aanhaalmoment:
12 - 20 N·m {104 - 174 in.lbs}
NOTITIE
•
De schroefdraden van de naafas niet
beschadigen.
TL-HS20
(15 mm)
44
