6.

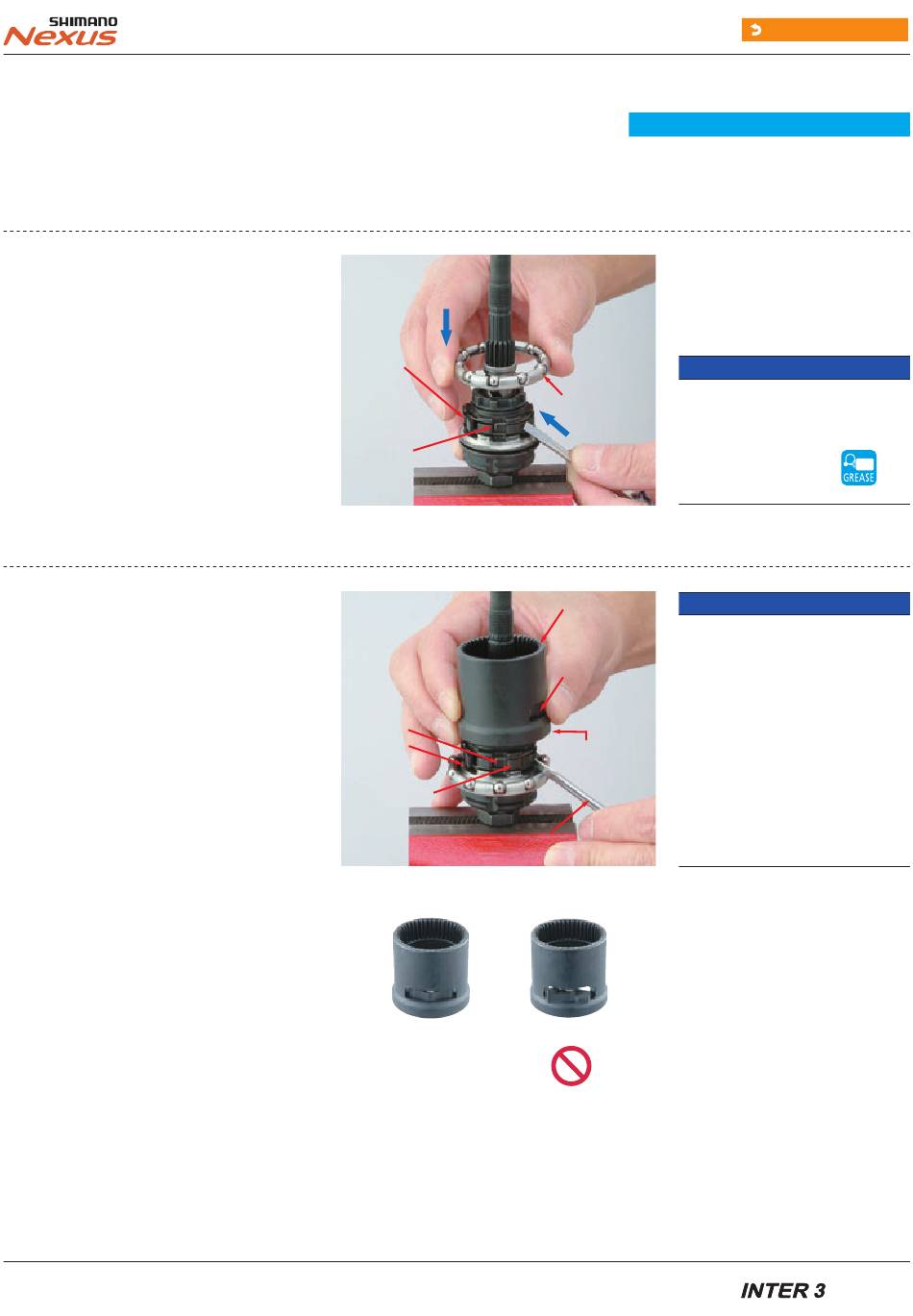

Monteer kogelhouder K
door pal A-1 en pal A-2 op de
aandrijfeenheid te drukken met
je vingers.
7.
Druk met je vingers op de twee
pallen B op de ringwieleenheid
en druk de twee pallen A-1
en de twee pallen A-2 op de
aandrijfeenheid een voor een in
met een sleufkopschroevendraaier
en monteer de ringwieleenheid
op de aandrijfeenheid.
Pal A-1
Pal A-2
Pal A-2
Pal A-1
Aandrijfeenheid
OK
Montage van de Inter-3 naaf
•
Let op de montagerichting.
Kogelhouder K
•
Breng een ruime hoeveelheid vet voor
interne versnellingsnaven aan.
Ringwieleenheid
•
Let op de oriëntatie van de twee
pallen B.
•
Breng een ruime hoeveelheid vet voor
Pal B
interne versnellingsnaven aan.
•
Controleer of de pallen B niet aan de
koppeling blijven haken.
Intern
•
Controleer of de pallen A-1 en A-2
palwielmechanisme
aangrijpen in het palwiel
•
mechanisme in de ringwieleenheid.
•
Breng een ruime hoeveelheid vet voor
interne versnellingsnaven aan op de
Platte
vertanding in de ringwieleenheid.
schroevendraaier
Niet OK
Terug naar indexpagina
NOTITIE
(Y04120800)
NOTITIE
45
