Holy Stone HS120D Handleiding

DISCLAIMER & WAARSCHUWING

1. Lees deze Disclaimer & Waarschuwing en Veiligheidsrichtlijnen zorgvuldig door voordat u ons product gebruikt. Dit product wordt niet aanbevolen voor personen onder de 14 jaar. Door dit product te gebruiken, gaat u hierbij akkoord met deze disclaimer en geeft u aan dat u deze volledig hebt gelezen. U stemt ermee in dat u verantwoordelijk bent voor uw eigen gedrag en eventuele schade veroorzaakt tijdens het gebruik van dit product, en de gevolgen daarvan. U stemt ermee in dit product alleen te gebruiken voor doeleinden die correct zijn en in overeenstemming met de lokale regelgeving, voorwaarden en alle toepasselijke beleidsregels en richtlijnen die Holy Stone mogelijk beschikbaar stelt.
2. Wanneer u dit product gebruikt, dient u zich strikt te houden aan de specificatievereisten en veiligheidsrichtlijnen die in dit document worden vermeld. Persoonlijk letsel, materiële schade, juridische geschillen en alle andere nadelige gebeurtenissen die worden veroorzaakt door de schending van de veiligheidsinstructies of als gevolg van een andere factor, vallen NIET onder de verantwoordelijkheid van Holy Stone.

VEILIGHEIDSRICHTLIJNEN

Controleren voor gebruik

1. Dit product is een zeer nauwkeurige drone die verschillende elektronische stabiliteits- en controlemechanismen integreert. Zorg ervoor dat u deze drone zorgvuldig en correct instelt om een veilige, ongevalvrije werking te garanderen.
2. Zorg ervoor dat de batterijen van de drone en de zender schoon, onbeschadigd en volledig opgeladen zijn.
3. Zorg ervoor dat alle propellers onbeschadigd zijn en in de juiste richting zijn geïnstalleerd.
4. Voer vóór elk gebruik een grondige controle van het product uit. Controleer de integriteit van de onderdelen, eventuele tekenen van scheuren en slijtage van de propeller, het batterijvermogen en de effectiviteit van de indicator, enz. Als er na een volledige controle problemen worden gevonden, gebruik het product dan niet totdat het probleem is opgelost.

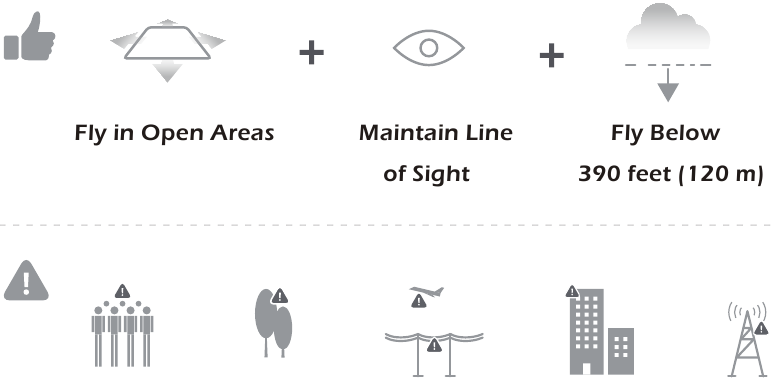

Vliegomgeving

Vermijd vliegen over of in de buurt van obstakels, mensenmassa's, hoogspanningsleidingen, bomen, luchthavens of watermassa's.

Vlieg NIET in de buurt van sterke elektromagnetische bronnen, zoals elektriciteitsleidingen en basisstations, omdat dit het ingebouwde kompas kan beïnvloeden.

Gebruik deze drone niet in slechte weersomstandigheden zoals regen, sneeuw, mist en wind.

Bedieningsvereisten

1. Gebruik dit product niet om bewegende voertuigen te volgen.
2. Schakel de motor tijdens de vlucht alleen uit in geval van nood.
3. Vlieg de drone zo snel mogelijk terug naar je toe wanneer de batterij bijna leeg is.
4. Dit product mag niet worden gebruikt tijdens het drinken van alcohol, als u zich vermoeid voelt, medicijnen gebruikt of enig lichamelijk ongemak ervaart.
5. Wees voorzichtig met het geluidsvolume dat de drone produceert. Houd afstand om gehoorbeschadiging te voorkomen.
6. Blijf uit de buurt van de draaiende propellers en motoren.


7. Vlieg niet in de no-flyzone.


Gebruik van de batterij

1. Zorg ervoor dat de batterijen in de juiste richting zijn geplaatst, zoals weergegeven in de handleiding.
2. Vermijd kortsluiting door de batterijen verkeerd te plaatsen en plet of knijp de batterijen niet, omdat dit het risico op een explosie kan inhouden.
3. Meng geen nieuwe en oude batterijen, omdat dit kan leiden tot slechte prestaties van het product.
4. Gooi gebruikte batterijen zorgvuldig weg, zwerf niet.
5. Houd lege batterijen uit de buurt van hitte en vuur.
6. Als het apparaat langere tijd niet wordt gebruikt, verwijder dan de batterijen om mogelijke schade door batterijlekkage te voorkomen.
7. Het wordt aanbevolen om alleen de USB-oplaadkabel te gebruiken die bij de drone wordt geleverd om de batterij op te laden.
8. Sluit de batterij niet rechtstreeks aan op stopcontacten of sigarettenaansteker-aansluitingen in de auto.
9. Probeer de batterij op geen enkele manier te demonteren of aan te passen.
10. Gebruik de batterij niet als deze een geur afgeeft, warmte genereert, verkleurt of vervormt, of er op een andere manier abnormaal uitziet. Als de batterij in gebruik is of wordt opgeladen, verwijder deze dan onmiddellijk uit het apparaat of de oplader en stop het gebruik.
11. Doorboor de batterijbehuizing niet met een spijker of ander scherp voorwerp, breek hem niet open met een hamer en ga er niet op staan!
12. Laad de batterijen altijd op in een vuurvaste container en uit de buurt van brandbare materialen. Laad niet op oppervlakken die vlam kunnen vatten. Dit omvat: hout, stof, tapijt of in het apparaat van de applicatie.
13. Dompel de batterij niet onder in water en laat hem niet nat worden.
14. Soldeer de batterijterminal niet rechtstreeks.
15. Houd de batterij buiten bereik van kinderen of huisdieren.
16. Sluit de batterij niet kort door draden of andere metalen voorwerpen aan te sluiten op de positieve (+) en negatieve (-) polen.

Li-Po batterij verwijdering & recycling
Afgedankte lithium-polymeerbatterijen mogen niet bij het huisvuil worden geplaatst. Neem contact op met uw plaatselijke milieu- of afvalverwerkingsbedrijf of het afvalverwerkingsbedrijf of de leverancier van uw model of het dichtstbijzijnde Li-Po-batterijrecyclingcentrum.

ONDERHOUD

1. Reinig het product na elk gebruik met een schone, zachte doek.
2. Vermijd langdurige blootstelling aan direct zonlicht en vermijd warmteophoping op de drone.
3. Dit apparaat is niet waterdicht en mag onder geen enkele omstandigheid in water worden ondergedompeld. Als u het apparaat niet volledig droog houdt, zal dit leiden tot defecten aan het apparaat.
4. Controleer de laadstekker en andere accessoires regelmatig op tekenen van schade. Als een onderdeel van het apparaat beschadigd is, gebruik het dan niet totdat het onderhoud is uitgevoerd.

INHOUD VAN DE VERPAKKING

Drone

Zender

Drone batterij

USB-oplaadkabel

Propellers

Spacerring

Schroeven

Propeller tandwiel

Landingsgestel

Moersleutel

Schroevendraaier

Doppen

Batterijlader hub

8GB TF-kaart + kaartlezer

Gebruiksaanwijzing

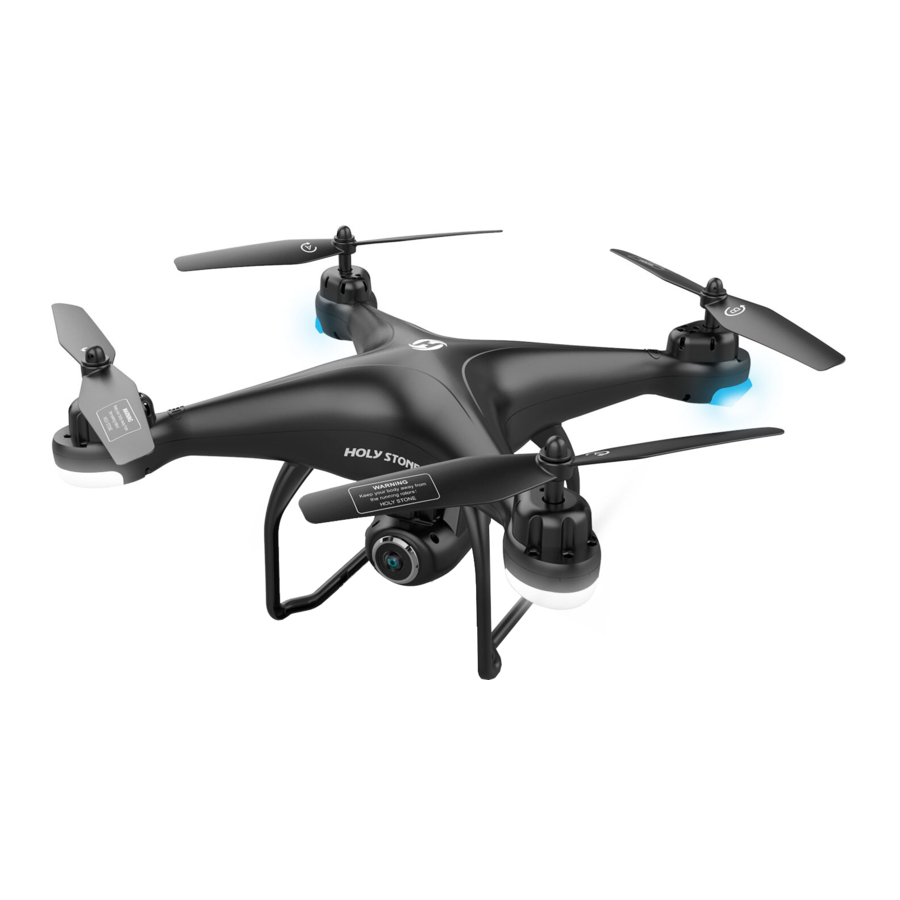

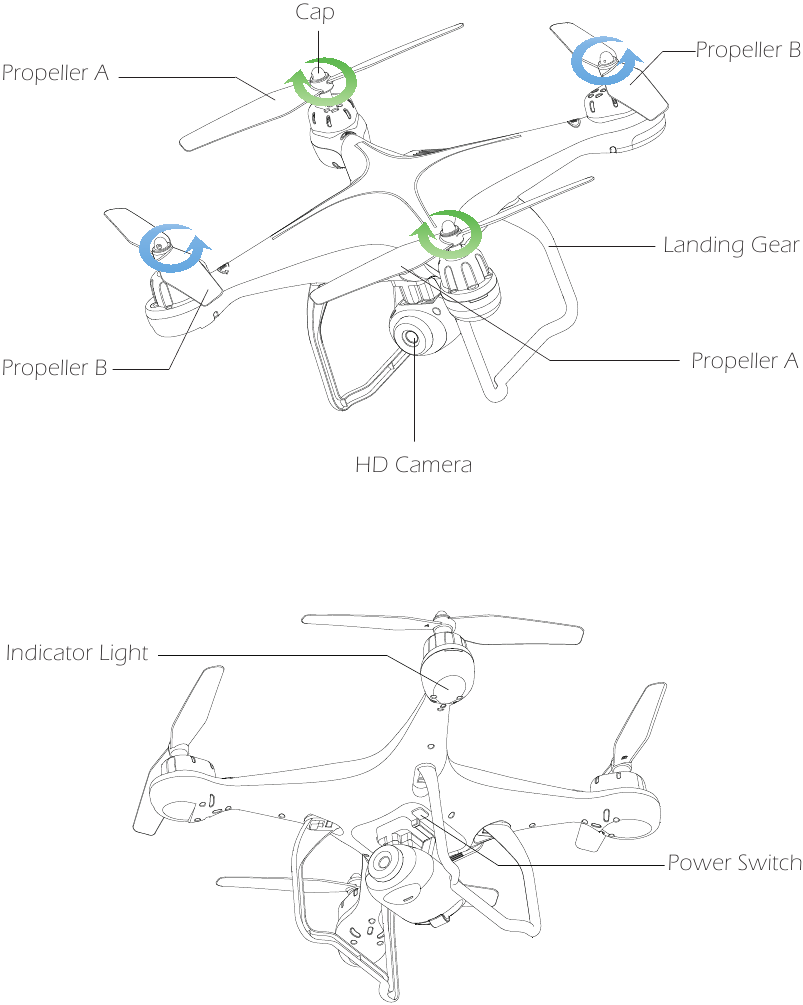

DETAILS VAN DE DRONE

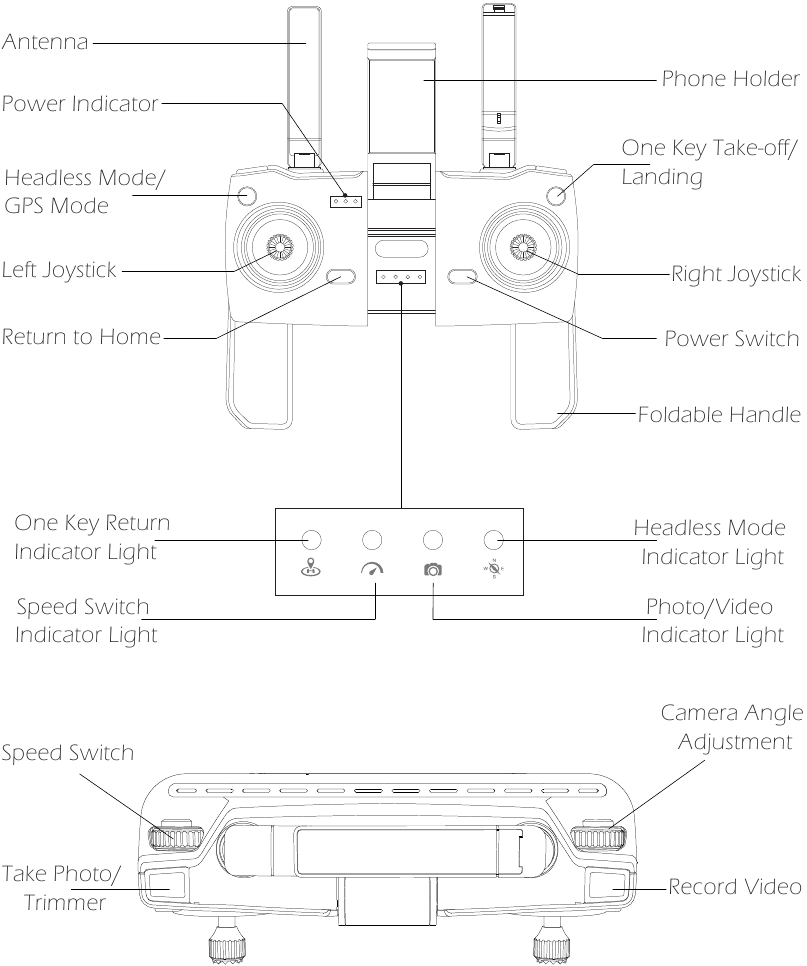

DETAILS VAN DE ZENDER

LET OP:
Druk kort op "", druk vervolgens snel ongeveer 2 seconden op "" en houd deze vast om de stroom van de zender uit te schakelen.

JOYSTICK MODUS

MODUS 2

(Linkshandige gashendel MODUS 2 is de standaardinstelling.)

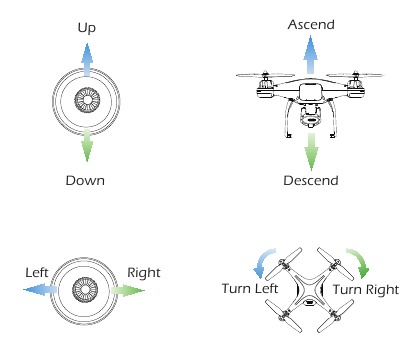

Linker joystick

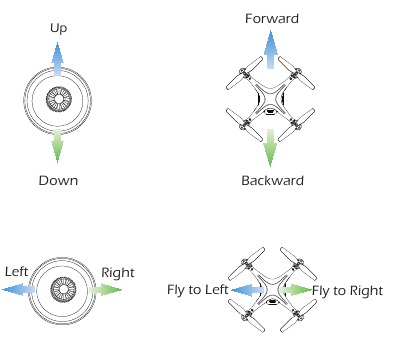

Rechter joystick

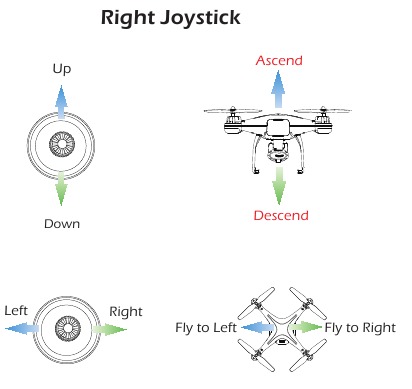

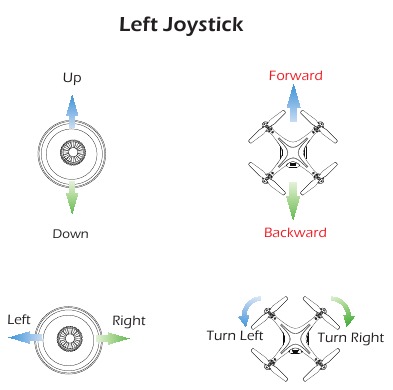

MODUS 1

Om MODUS 1 te activeren, schakelt u de zender in terwijl u de knop "Foto maken / Trimmer" ingedrukt houdt. (Laat de knop "Foto maken / Trimmer" pas los als de zender is ingeschakeld.)

INSTALLATIE

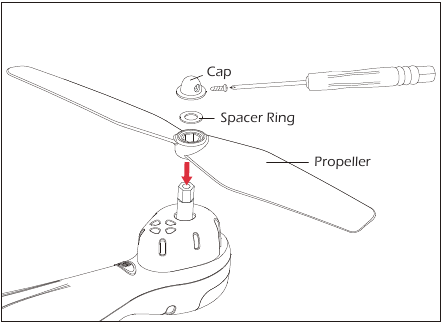

Propellers

Let op dat de letter "A" of "B" op elke propeller is gedrukt. Zorg ervoor dat alle propellers in de juiste motorpositie zijn bevestigd.

Installeer de propeller, de spacerring, de propellerdop en de schroef op de motoras om deze vast te zetten.

Landingsgestel

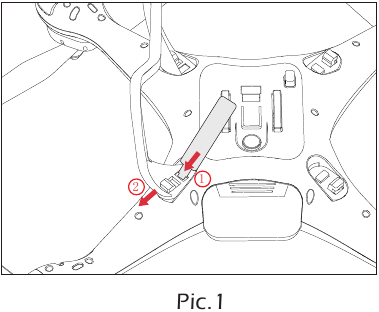

Verwijderen: Gebruik de moersleutel om de vaste gesp in te drukken en duw vervolgens het landingsgestel naar buiten om het te verwijderen. (Afb. 1)

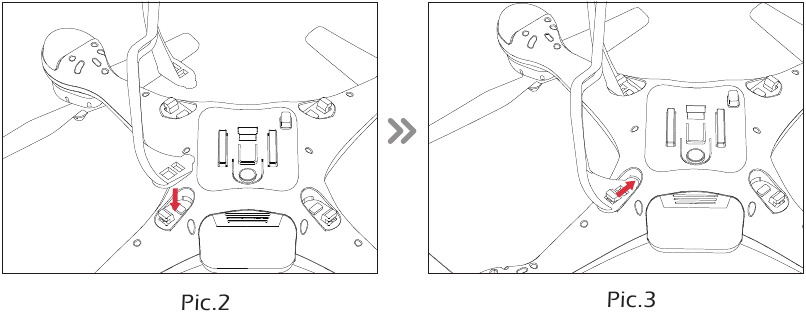

Installatie: Lijn het landingsgestel uit met de gesp (Afb. 2) en duw het landingsgestel naar binnen (Afb. 3) om de installatie te voltooien.

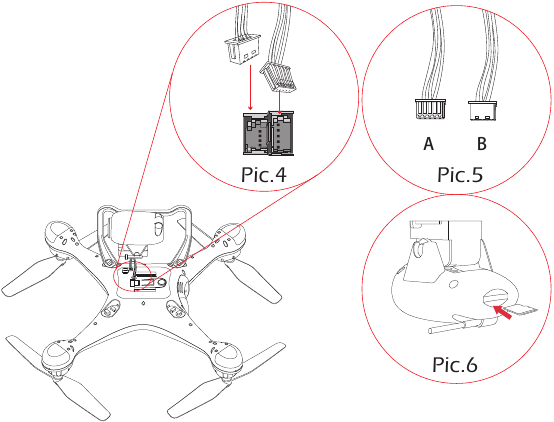

Camera

1. Sluit de camerakabels, zoals afgebeeld, aan op de aansluitpoorten aan de onderkant van de drone:
   >>> Kleinere draad moet worden aangesloten op kleinere poorten, terwijl de grotere draad wordt aangesloten op de grotere poort. (Afb. 4)
   >>> De camera heeft 2 bundels draden om aan te sluiten (Afb. 5). De kleinere connector, "A" is verbonden met de kop van de drone en de grotere connector, "B" is verbonden met de staart van de drone. Duw elke connector voorzichtig maar stevig op zijn plaats.
2. Duw de camera in de camera-installatiegleuf aan de onderkant van de drone.
3. Plaats de TF-kaart in de TF-kaartsleuf aan de achterkant van de camera. (Afb. 6)

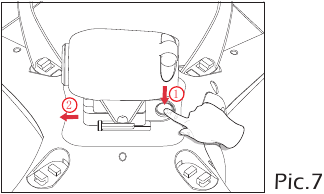

Verwijder de camera door op het cameraklem aan de onderkant van de drone te drukken (Afb. 7) en duw de camera naar buiten om de camerakabel los te koppelen van de poort.

OPLADEN

Drone batterij

Druk op de gesp en trek de batterij uit de drone.

Telefoonadapter: 5V ⎓ 1A/2A (Niet inbegrepen)

Oplaadtijd: 120 minuten (Afhankelijk van het laadvermogen)

Verbind de batterijlader hub met de batterij en verbind vervolgens de USB-oplaadkabel van de lader hub met een computer of een USB-adapter.

Zender batterij

Oplaadtijd van de zender: ongeveer 1 uur

Telefoonadapter: 5V ⎓ 1A/2A (Niet inbegrepen)

Verbind de USB-oplaadkabel met de zender en verbind vervolgens de USB-oplaadkabel met een computer of een USB-adapter.

Wanneer de zender een laag vermogen heeft, zal de stroomindicator op de zender constant knipperen. Controleer voor het opladen zorgvuldig de inhoud van het onderdeel "Gebruik van de batterij" van de "Veiligheidsrichtlijnen"!

DE APPLICATIE GEBRUIKEN

APP Downloaden

iOS


https://itunes.apple.com/app/id1440358435

Android APP op Google Play


https://play.google.com/store/apps/details?id=com.vison.macrochip.sj.hs.gps.v1

Scan de QR-code, maak verbinding met de App Store™ of Google™ Play en download de applicatie " HS GPS V1" gratis.

De applicatie gebruiken

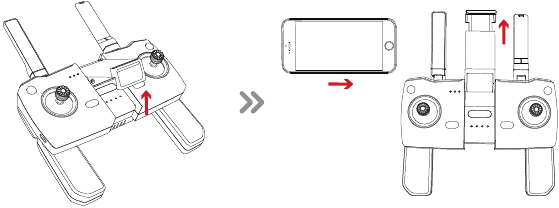

1. Zoals hierboven weergegeven, trekt u de telefoonhouder omhoog en vergrendelt u de telefoon.
2. Verbind uw smartphone met de wifi van de drone en controleer de status van de drone op de HS GPS V1 App.
3. Start op uw smartphone een zoekopdracht naar de beschikbare wifi-netwerken:
4. Selecteer het wifi-netwerk: HolyStoneFPV_*****.
5. Wacht tot uw smartphone verbinding maakt met het wifi-netwerk van de drone. Deze verbinding wordt over het algemeen weergegeven door het wifi-logo dat op het scherm van uw smartphone verschijnt.
6. Open de HS GPS V1 applicatie.
   > De verbinding tussen uw smartphone en de drone wordt automatisch tot stand gebracht.

BEDIENINGSGIDS

Alle volgende bewerkingen in deze handleiding onder MODE 2.

Koppelen

1. Plaats de kant van de batterij die is bedrukt met de letter "UP" naar boven in de drone en druk vervolgens lang op de aan/uit-schakelaar om de drone in te schakelen.


2. Plaats de drone op een vlakke en horizontale ondergrond met de kop naar voren en de staart naar de piloot gericht.


3. Druk op de knop om de zender in te schakelen.


4. Duw de linker joystick omhoog en vervolgens omlaag om de drone met de zender te koppelen. Er is een pieptoon te horen van de zender en de LED-indicatorlampjes op de drone zijn roze aan de voorkant en paars aan de achterkant als de drone succesvol is gekoppeld.


Het kompas kalibreren

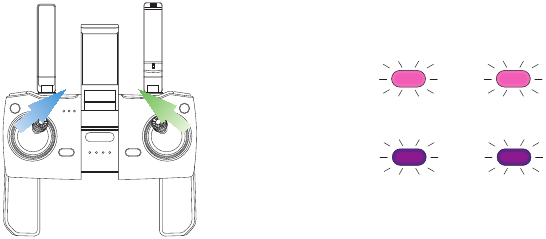

Stap 1: Duw de linker stick tegelijkertijd naar de rechterbovenhoek en de rechter stick naar de linkerbovenhoek. De roze lampjes aan de voorkant en het paarse lampje aan de achterkant zullen snel knipperen.

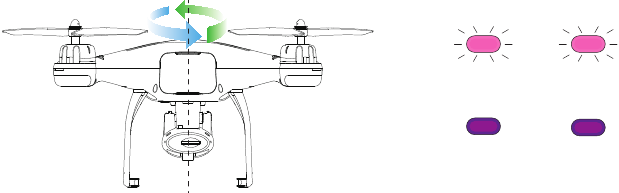

Stap 2: Houd de drone vast en draai deze horizontaal totdat de achterlichten continu paars worden.

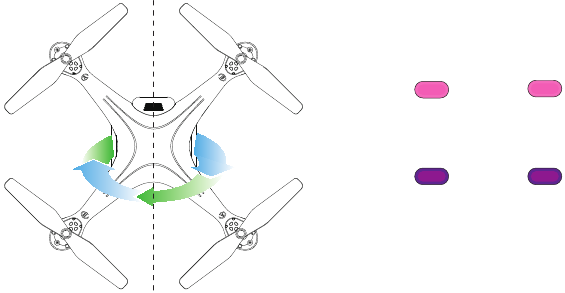

Stap 3: Houd de drone vast en draai deze verticaal totdat de roze lampjes aan de voorkant en het paarse lampje aan de achterkant continu branden.

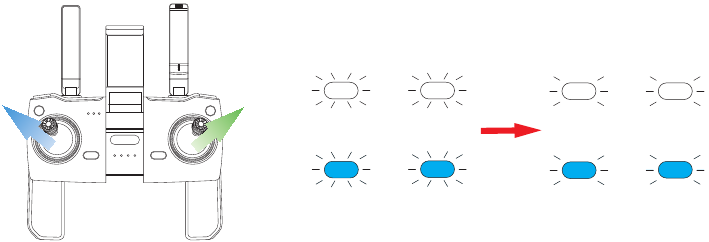

De gyro kalibreren

Duw de linker stick tegelijkertijd naar de linkerbovenhoek en de rechter stick naar de rechterbovenhoek. Wanneer het witte indicatielampje aan de voorkant en het blauwe indicatielampje aan de achterkant van de drone veranderen van snel knipperen naar langzaam knipperen, en de camera eenmaal draait, betekent dit dat de gyroscoopkalibratie is voltooid.

Tips: Om een stabiele vlucht te garanderen, raden we aan dat de piloot de gyro elke keer na het koppelen of na een crash kalibreert.

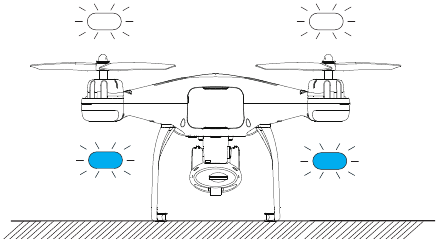

GPS zoeken

(Gebruik de GPS-modus NIET binnenshuis)

• Plaats de drone op een vlakke en droge ondergrond waar deze onbelemmerd en verlicht is.
• LED-vluchtindicatoren zullen blauw (achter) en wit (voor) knipperen. Dit betekent dat de drone het GPS-signaal zoekt.

Dit proces duurt enkele minuten.

Zodra alle lampjes continu branden, is de GPS-modus gereed (de drone kan alleen opstijgen als hij succesvol is verbonden met GPS).

• Blauwe (achter) en witte (voor) lampjes branden continu (niet knipperend).

LET OP:

1. Als de LED-vluchtindicatoren snel blijven knipperen, geeft dit aan dat de drone op zoek is naar GPS-signalen.
2. Als de drone na enkele minuten snel blijft knipperen, geeft dit aan dat het proces is MISLUKT. Haal de drone ongeveer een meter van de grond en herhaal alle kompascalibratiebewerkingen totdat het proces succesvol is.
3. Houd tijdens het vliegen binnenshuis de knop 3 seconden ingedrukt om de GPS-modus te verlaten, en de LED-lampjes zullen langzaam knipperen. U kunt met deze drone vliegen als u de kompascalibratiebewerkingen voltooit als u de GPS-modus verlaat.

De motor ontgrendelen

Duw de linker stick tegelijkertijd naar de rechteronderhoek en de rechter stick naar de linkeronderhoek. De propellers draaien, wat aangeeft dat de drone is ontgrendeld.

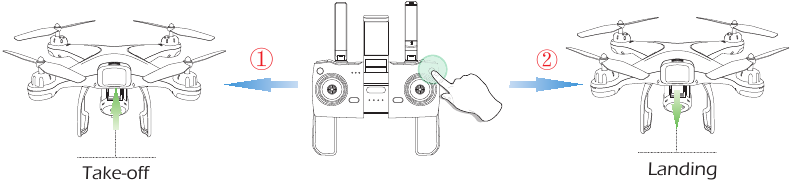

One Key opstijgen/landen

1. Druk op de One Key opstijgen knop (), de drone zal automatisch opstijgen en op een hoogte van ongeveer 1,5 meter zweven.
2. Wanneer de drone vliegt, drukt u op de One Key landing knop (), de drone zal automatisch op de grond landen.

FUNCTIEDETAILS

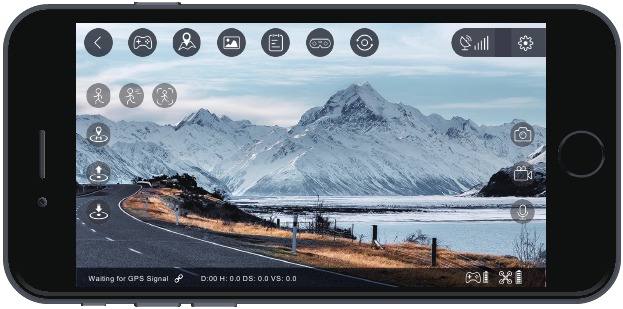

APP-functies

	Return: Keert terug naar de hoofdinterface.
	Bediening AAN/UIT
	TapFly: De operator kan punten op de kaart instellen om het vluchtpad te tekenen, waarna de drone langs deze route vliegt. (Het wordt aanbevolen om de kaart te vergroten.)
	Mediagalerij: Foto's of video's kunnen worden bekeken.
	Vluchtrecord: Tik om historische gegevens te bekijken over vluchtdatum, afstand, snelheid en hoogte.
	3D VR: Combineer met een VR-bril (niet inbegrepen) om realtime 3D-beelden te bekijken.
	Flip Screen: De applicatie-interface kan 180° worden omgedraaid.
	GPS-signaal: Geeft de huidige GPS-signaalsterkte weer.
	Instelling: Tik op het pictogram om de instellingeninterface te openen, instellingen voor vlieghoogte/afstand en terugkeerhoogte.
	Follow Me: Er zijn twee modi van Follow Me-modus en Vergrendelde Volgmodus.
	Follow Me-modus: De drone blijft op een afstand van de operator en volgt de GPS-positie van de telefoon.
	Vergrendelde Volgmodus: Na het vergrendelen van het volgende doel, is de camera altijd gericht op het volgende doel, maar de positie van de drone blijft ongewijzigd. (Het volgende doel mag niet te snel bewegen om verlies van volgen te voorkomen.)
	Terug naar thuis: De drone keert terug naar het laatst opgenomen startpunt.
	Automatisch opstijgen: De drone stijgt automatisch op tot een hoogte van 1,5 meter.
	Automatische landing: De drone landt langzaam op de grond.
	Foto maken: Tik om één foto tegelijk te maken.
	Video opnemen: Tik eenmaal om de opname te starten; tik nogmaals om de opname te stoppen.
	Geluidsopname: Het apparaat kan de stem van de operator opnemen terwijl de camera opneemt.
	Batterijniveau zender: Realtime weergave van het huidige resterende batterijniveau van de zender.
	Batterijniveau drone: Realtime weergave van het huidige resterende batterijniveau van de drone.

Beginnersmodus

De standaard GPS-modus is de beginnersmodus. In de beginnersmodus:

1. De vliegafstand is beperkt tussen 0~30 m / 0~98,4 voet.
2. De vlieghoogte is beperkt tussen 0~30 m / 0~98,4 voet.
3. De RTH-hoogte is lager dan 25 m / 82 voet.

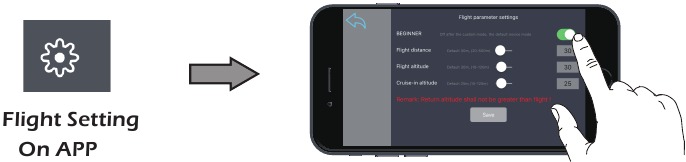

U kunt de BEGINNERSMODUS alleen uitschakelen om de parameters in de APP op uw telefoon te wijzigen nadat u de kompascalibratie hebt voltooid.

Noodstop

De noodstopfunctie mag alleen worden gebruikt in geval van nood tijdens de vlucht om schade of letsel te voorkomen.

Houd de knop One Key Takeoff / Landing () 2 seconden lang ingedrukt, de motoren stoppen onmiddellijk en de drone valt direct naar beneden.

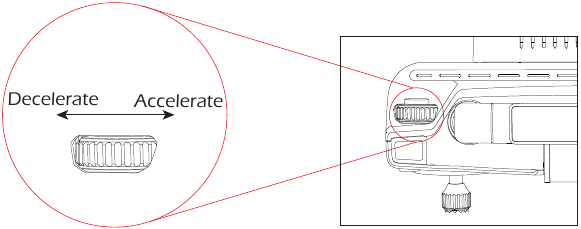

Snelheidsschakelaar

Deze drone wordt geleverd met 3 snelheidsmodi (laag/gemiddeld/hoog). Draai aan het wiel () naar rechts om te versnellen. Draai naar links om te vertragen. Als het snelheidsindicatielampje op de zender is uitgeschakeld, betekent dit dat de drone zich in de lage snelheid bevindt. Als het lampje brandt, betekent dit dat de drone zich in de gemiddelde snelheid bevindt. Als het lampje knippert, betekent dit dat de drone is ingesteld op hoge snelheid.

(De gemiddelde snelheid is de standaardinstelling!)

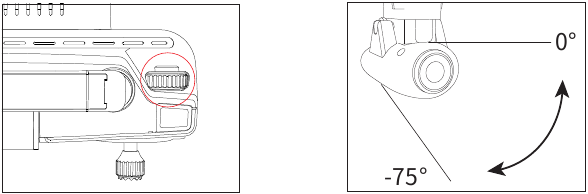

Camera-hoek aanpassing

Tijdens de vlucht kunt u aan het wiel () naar links/rechts draaien om de camerahoek omhoog/omlaag aan te passen. (De cardanische ophanging heeft een kantelbereik van 75°.)

Trimmerfunctie

(Trimmen in de modus ZONDER GPS)
F/B Zijwaartse Drift Trim: Als de drone voorwaarts drijft, houdt u de trimmerknop () ingedrukt en laat u deze niet los terwijl u de richtingjoystick naar beneden duwt om de drone in evenwicht te brengen; Als de drone achterwaarts drijft, houdt u de trimmerknop ingedrukt en laat u deze niet los terwijl u de richtingjoystick omhoog duwt om de drone in evenwicht te brengen.

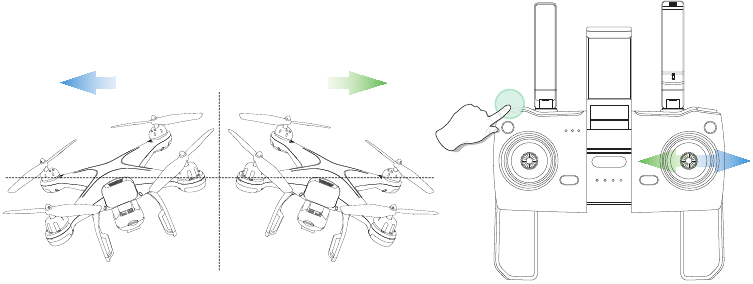

L/R Zijwaartse Dip Trim: Als de drone naar links drijft, houdt u de trimmerknop () ingedrukt en laat u deze niet los terwijl u de richtingjoystick naar rechts duwt om de drone in evenwicht te brengen; Als de drone naar rechts drijft, houdt u de trimmerknop ingedrukt en laat u deze niet los terwijl u de richtingjoystick naar links duwt om de drone in evenwicht te brengen.

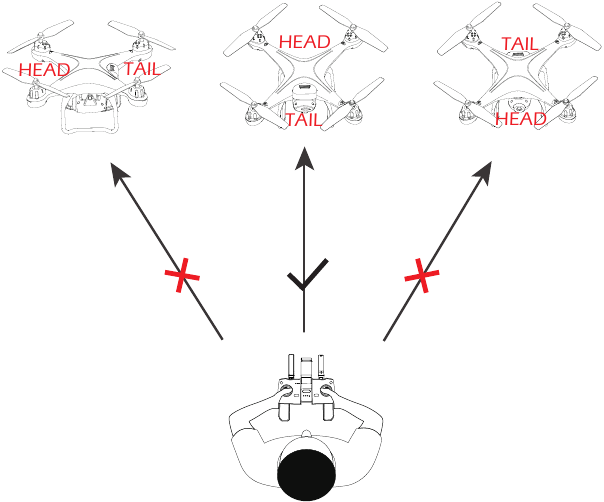

Headless-modus

1. Druk op de Headless-modusknop () op de zender. Er is een pieptoon te horen van de zender en de Headless-modusindicator op de zender licht op, wat aangeeft dat de drone de Headless-modus betreedt.
2. Druk nogmaals op de Headless-modusknop () en u hoort een lange pieptoon, de Headless-modusindicator op de zender is uit, wat aangeeft dat de drone de Headless-modus verlaat.


Zorg ervoor dat de piloot in dezelfde richting blijft staan als de voorkant van de drone bij het opstijgen.

In de Headless-modus is de voorwaartse richting de richting waarin de voorkant van de drone wijst wanneer de drone opstijgt. Om ervoor te zorgen dat de piloot de richting van de drone kan bepalen, raden we piloten aan om in dezelfde richting te blijven staan als de voorkant van de drone wanneer de drone opstijgt. Als dit het geval is, wanneer de piloot de richtingjoystick naar voren/achteren duwt, zal de drone naar voren/achteren vliegen naar hem/haar toe. Als de piloot de rechterstick naar links/rechts beweegt, zal de drone naar links/rechts bewegen ten opzichte van de piloot.

Return to Home (RTH)

De Return to Home (RTH)-functie brengt de drone terug naar het laatst opgenomen startpunt. Deze functie kan alleen worden bereikt in de GPS-modus.

Er zijn drie soorten RTH:
Smart RTH / Low-Battery RTH / Failsafe RTH.

Smart Return To Home

Druk op de Return to Home-knop () op uw zender en de zender begint te piepen. Uw drone keert terug naar het STARTPUNT. Druk nogmaals op de knop () om de RTH-procedure te stoppen. Duw de gashendeljoystick naar beneden om de drone op een veilige plek te laten landen.

Low-Battery RTH

Low-Battery RTH wordt geactiveerd wanneer het batterijniveau van de vlucht laag is. Wanneer Low-Battery RTH is geactiveerd, vliegt de drone terug naar waar u bent vanaf ongeveer 30 meter en kunt u uw drone nog steeds besturen. Duw de gashendel omlaag om de drone op een veilige plek te laten landen. Wanneer de stroom van de drone volledig leeg is, keert de drone terug naar het TakeOff-punt dat u hebt ingesteld.

Failsafe RTH

De drone gaat naar de Return to Home-modus als het signaal tussen de drone en de zender verloren gaat. De drone vliegt terug naar waar u bent vanaf ongeveer 30 meter en de drone zal zichzelf opnieuw aan de zender binden. Wanneer de drone terugvliegt in uw zicht, kunt u deze weer besturen.

Deze drone is NIET uitgerust met obstakelvermijding.

SPECIFICATIES

DRONE
Model: HS120D
Gewicht: 219 g/7,7 oz
Vliegtijd: 16 minuten
Motormodel: 1020
Bedrijfstemperatuurbereik: 0° tot 40°C
Afmetingen: 270 x 270 x 120 mm

ZENDER
Werkfrequentie: 2,4 GHz
MAX. Transmissieafstand: 300 meter (buitenshuis en onbelemmerd)
Batterijtype: 3,7V 300mAh Li-Po-batterij
Oplaadtijd: 60 min
Bedrijfstemperatuurbereik: 0° tot 40°C

DRONE-BATTERIJ
Capaciteit: 1200 mAh
Spanning: 7,4 V
Batterijtype: Li-Po
Oplaadvermogen: 5~10W
Oplaadtemperatuurbereik: 5° tot 40°C
Oplaadtijd: 120 min

CAMERA
Video-/fotoresolutie: HD1920×1080p (opgeslagen op TF-kaart); HD1280×720p (opgeslagen op mobiele telefoon)
Lens: FOV 120°/2.0
FPV-afstand: 100~150 meter (buitenshuis en onbelemmerd)
Regelbaar bereik: Pitch: -75° tot 0°
Foto: JPEG
Video: AVI
Max. videobitsnelheid: 25 fps
MAX. ondersteunde TF-kaarten: 32 GB (niet inbegrepen)
Bedrijfstemperatuurbereik: 0° tot 40°C

USB-OPLAADKABEL
Spanning: 5 V
Nominaal vermogen: ≤10 W

PROBLEEMOPLOSSING

Problemen	Redenen	Oplossingen
Drone knippert en reageert niet op de zender tijdens gebruik.	Zender is niet gesynchroniseerd met de drone. Onvoldoende batterijvermogen.	Raadpleeg de handleiding en synchroniseer de drone opnieuw. Laad de batterij op.
De propellers draaien, maar de drone kan niet opstijgen.	Onvoldoende batterijvermogen. De propellers zijn in de verkeerde richting geïnstalleerd. De propellers zijn vervormd.	Laad de batterij op. Installeer de propellers in de juiste richting. Vervang de propellers.
De drone schudt hevig.	De propellers zijn vervormd.	Vervang de propellers.
Drone kan niet in evenwicht blijven tijdens de vlucht.	De propellers zijn vervormd. De motor werkt niet goed.	Vervang de propellers. Vervang de motor.
Drone is onstabiel na een crash.	De versnellingssensor met vier assen verliest zijn evenwicht na een crash.	Start de drone opnieuw op en kalibreer deze opnieuw.

CONTACT MET ONS OPNEMEN

Aarzel niet om contact met ons op te nemen als u verdere ondersteuning nodig heeft.

usa@holystone.com (Amerika)
ca@holystone.com (Canada)
eu@holystone.com (Europa)
jp@holystone.com (Japan)

+1(855) 888-6699

ALGEMENE INFORMATIE

FCC-mededeling:
Dit apparaat voldoet aan Deel 15 van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke storing veroorzaken.
2. Dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

OPMERKING: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen storing zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

RF-blootstelling
De apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Dit apparaat moet worden geïnstalleerd en bediend met een minimale afstand van 20 cm tussen de radiator en uw lichaam.

IC-mededeling:
Dit apparaat voldoet aan de licentievrije RSS-standaard(en) van Industry Canada. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. dit apparaat mag geen storing veroorzaken; en
2. dit apparaat moet alle storing accepteren. Inclusief storing die een ongewenste werking van het apparaat kan veroorzaken.

CAN NMB-3 (B)

RF-blootstelling
Verklaring inzake blootstelling aan straling:
Deze apparatuur voldoet aan de IC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze apparatuur moet worden geïnstalleerd en bediend met een minimale afstand van 20 cm tussen de radiator en uw lichaam.

HOE DIT PRODUCT RECYCLEN

Dit symbool op het product of de documentatie ervan geeft aan dat het niet met het huishoudelijk afval mag worden weggegooid. Ongecontroleerde afvalverwijdering kan schadelijk zijn voor het milieu of de menselijke gezondheid. Scheid uw apparaat van andere soorten afval om het op een verantwoorde manier te recyclen. Dit zal helpen om het duurzame hergebruik van materiële hulpbronnen te bevorderen.

Wij nodigen u uit om contact op te nemen met uw detailhandelaar of om navraag te doen bij uw plaatselijke gemeentehuis om te achterhalen waar en hoe de drone kan worden gerecycled.

BATTERIJWAARSCHUWING:

1. Het niet opvolgen van alle instructies kan leiden tot ernstig letsel, onherstelbare schade aan de batterij en kan brand, rook of een explosie veroorzaken.
2. Controleer altijd de staat van de batterij voordat u deze oplaadt of gebruikt.
3. Vervang de batterij als deze is gevallen, of in geval van geur, oververhitting, verkleuring, vervorming of lekkage.
4. Gebruik nooit iets anders dan de goedgekeurde LiPo-oplader voor de batterij. Gebruik altijd een balancerende oplader voor LiPo-cellen of een LiPo-celbalancer. Het wordt aanbevolen om geen andere oplader te gebruiken dan degene die bij het product is geleverd.
5. De temperatuur van de batterij mag nooit hoger zijn dan 60°C (140°F), anders kan de batterij beschadigd raken of ontbranden.
6. Laad nooit op een ontvlambare ondergrond, in de buurt van ontvlambare producten of in een voertuig op (plaats de batterij bij voorkeur in een niet-ontvlambare en niet-geleidende container).
7. Laat de batterij nooit onbeheerd achter tijdens het opladen. Demonteer of wijzig nooit de bedrading van de behuizing en prik geen gaten in de cellen. Zorg er altijd voor dat de uitgangsspanning van de oplader overeenkomt met de spanning van de batterij. Sluit de batterijen niet kort.
8. Stel de LiPo-batterij nooit bloot aan vocht of direct zonlicht, en bewaar deze niet op een plaats waar de temperatuur hoger kan zijn dan 60°C (bijvoorbeeld in een auto in de zon).
9. Houd het altijd buiten bereik van kinderen.
10. Oneigenlijk gebruik van de batterij kan leiden tot brand, explosie of ander gevaar.
11. Niet-oplaadbare batterijen mogen niet worden opgeladen. Oplaadbare batterijen mogen alleen onder toezicht van een volwassene worden opgeladen.
12. Verschillende soorten batterijen of nieuwe en gebruikte batterijen mogen niet worden gemengd.
13. Batterijen moeten met de juiste polariteit worden geplaatst.
14. De voedingsklemmen mogen niet worden kortgesloten. Regelmatig onderzoek van transformator of batterijlader op schade aan snoer, stekker, behuizing en andere onderdelen en ze mogen niet worden gebruikt totdat de schade is gerepareerd.
15. De verpakking moet worden bewaard omdat deze belangrijke informatie bevat.
16. Het speelgoed mag alleen worden aangesloten op apparatuur van klasse II met het symbool.

EU RF-vermogen (EIRP): 10dBm (2413MHz ~ 2461 MHz)

1. De maximale werking van de EUT is 45°C en mag niet lager zijn dan -10°C.
2. Het apparaat voldoet aan de RF-specificaties wanneer het apparaat op 0 mm van uw lichaam wordt gebruikt.
3. Conformiteitsverklaring.

Wij, Xiamen Huoshiquan Import & Export CO., LTD, verklaren hierbij dat de essentiële vereisten in overeenstemming met Richtlijn 2014/53/EU, de RoHS-richtlijn 2011/65/EU en de veiligheidsrichtlijn 2009/48/EG volledig zijn nageleefd op ons product met onderstaande aanduiding:

Productnaam: AFSTANDSBEDIENING MODEL/RADIOBESTUURD
Model/Merk: HS120D/HOLYSTONE

De conformiteitsverklaring is beschikbaar op het volgende adres:
http://www.holystone.com/docs/HS120D_EU_DOC.pdf

Dit product kan in alle EU-lidstaten worden gebruikt.

INFORMATIE FABRIKANT

Gefabriceerd door
Xiamen Huoshiquan Import & Export CO., LTD
Room 703,No. 813-2 Xiahe Road, Siming District, XIAMEN, China
+1(855) 888-6699

Referenties

• http://www.holystone.com/docs/HS120D_EU_DOC.pdf
• ‎HS GPS V1 in de App Store
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Holy Stone HS120D Handleiding

Beschikbare talen
