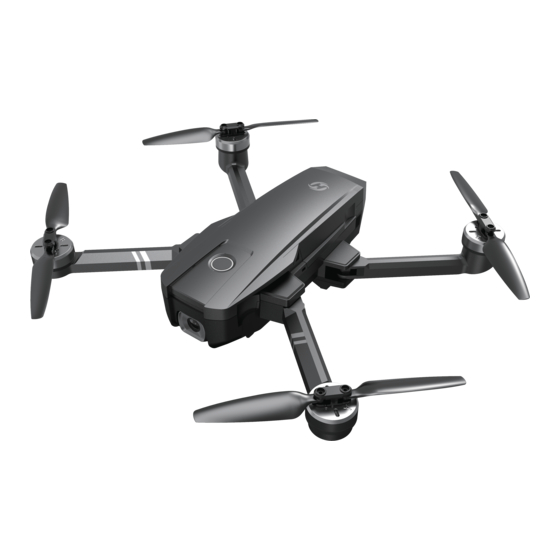

Holy Stone HS720 Quadcopterhandleiding

usa@holystone.com (VS)
eu@holystone.com (EU)
ca@holystone.com (CA)
jp@holystone.com (JP)

+1(855) 888-6699
www.holystone.com

DISCLAIMER & WAARSCHUWING

1. Lees deze Disclaimer & Waarschuwing en Veiligheidsrichtlijnen zorgvuldig door voordat u ons product gebruikt. Dit product wordt niet aanbevolen voor personen onder de 16 jaar. Door dit product te gebruiken, gaat u hierbij akkoord met deze disclaimer en geeft u aan dat u deze volledig hebt gelezen. U stemt ermee in dat u verantwoordelijk bent voor uw eigen gedrag en eventuele schade veroorzaakt tijdens het gebruik van dit product, en de gevolgen daarvan. U stemt ermee in dit product alleen te gebruiken voor doeleinden die correct zijn en in overeenstemming met de lokale regelgeving, voorwaarden en alle toepasselijke beleidsregels en richtlijnen die Holy Stone mogelijk beschikbaar stelt.
2. Wanneer u dit product gebruikt, zorg er dan voor dat u zich strikt houdt aan de specificatievereisten en veiligheidsrichtlijnen die in dit document worden vermeld. Persoonlijk letsel, materiële schade, juridische geschillen en alle andere nadelige gebeurtenissen die worden veroorzaakt door schending van de veiligheidsinstructies of als gevolg van een andere factor, ZULLEN NIET de verantwoordelijkheid van Holy Stone zijn.

VEILIGHEIDSADVIES

Controleren voor gebruik

1. Dit product is een uiterst nauwkeurige drone die verschillende elektronische stabiliteits- en controlemechanismen integreert. Zorg ervoor dat u deze drone zorgvuldig en correct instelt om een veilige, ongevalvrije werking te garanderen.
2. Zorg ervoor dat de batterijen van de drone en de zender schoon, onbeschadigd en volledig opgeladen zijn.
3. Zorg ervoor dat alle propellers onbeschadigd zijn en in de juiste richting zijn geïnstalleerd.
4. Voer vóór elk gebruik een grondige controle van het product uit. Inspecteer de integriteit van de onderdelen, eventuele tekenen van scheuren en slijtage van de propeller, het batterijvermogen en de effectiviteit van de indicator, enz. Als er na een volledige controle problemen worden gevonden, gebruik het product dan niet totdat het probleem is opgelost.

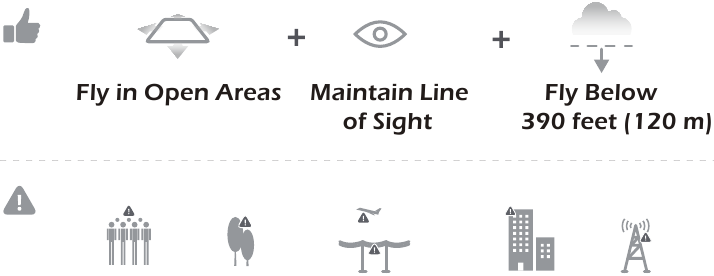

Vliegomgeving

Vermijd vliegen over of in de buurt van obstakels, mensenmassa's, hoogspanningslijnen, bomen, luchthavens of watermassa's.
Vlieg NIET in de buurt van sterke elektromagnetische bronnen, zoals elektriciteitsleidingen en basisstations, omdat dit het ingebouwde kompas kan beïnvloeden.

Gebruik deze drone niet in slechte weersomstandigheden zoals regen, sneeuw, mist en wind.

Operationele vereisten

1. Gebruik dit product niet om rijdende voertuigen te volgen.
2. Schakel tijdens de vlucht de motor alleen uit in geval van nood.
3. Wanneer de batterij bijna leeg is, breng de drone dan terug naar uw startpunt.
4. Dit product mag niet worden gebruikt tijdens het drinken van alcohol, als u zich vermoeid voelt, medicijnen gebruikt of enig lichamelijk ongemak ervaart.
5. Wees u bewust van het geluidsvolume dat de drone produceert. Houd afstand om gehoorbeschadiging te voorkomen.
6. Blijf uit de buurt van de roterende propellers en motoren.

7. Vlieg niet in de no-flyzone.


Gebruik van de batterij

1. Zorg ervoor dat de batterijen in de juiste richting zijn geplaatst, zoals aangegeven in de handleiding.
2. Vermijd kortsluiting door de batterijen verkeerd te plaatsen, en plet of knijp de batterijen niet, aangezien dit het risico op een explosie kan inhouden.
3. Gebruik geen nieuwe en oude batterijen door elkaar, omdat dit kan leiden tot slechte prestaties van het product.
4. Gooi gebruikte batterijen voorzichtig weg, gooi ze niet weg.
5. Houd lege batterijen uit de buurt van hitte en vuur.
6. Als het apparaat langere tijd niet wordt gebruikt, verwijder dan de batterijen om mogelijke schade door batterijlekkage te voorkomen.
7. Het wordt aanbevolen om alleen de USB-oplaadkabel te gebruiken die bij de drone wordt geleverd om de batterij op te laden.
8. Sluit de batterij niet rechtstreeks aan op stopcontacten of sigarettenaanstekeraansluitingen in de auto.
9. Probeer de batterij op geen enkele manier te demonteren of aan te passen.
10. Gebruik de batterij niet als deze een geur afgeeft, warmte genereert, verkleurd of vervormd raakt of er op enigerlei wijze abnormaal uitziet. Als de batterij in gebruik is of wordt opgeladen, verwijder deze dan onmiddellijk uit het apparaat of de oplader en stop het gebruik.
11. Doorboor de batterijbehuizing niet met een spijker of ander scherp voorwerp, breek hem niet open met een hamer en ga er niet op staan!
12. Laad de batterijen altijd op in een vuurvaste container en uit de buurt van brandbare materialen. Laad niet op oppervlakken op die vlam kunnen vatten. Dit omvat: hout, doek, tapijt of in het apparaat van de toepassing.
13. Dompel de batterij niet onder in water en laat hem niet nat worden.
14. Soldeer de batterijaansluiting niet rechtstreeks.
15. Houd de batterij buiten bereik van kinderen of huisdieren.
16. Sluit de batterij niet kort door draden of andere metalen voorwerpen aan te sluiten op de positieve (+) en negatieve (-) polen.

Li-Po batterij afvoeren & recyclen
Afgedankte lithium-polymeerbatterijen mogen niet bij het huisvuil worden geplaatst. Neem contact op met de plaatselijke milieu- of afvaldienst of de afvaldienst of de leverancier van uw model of het dichtstbijzijnde recyclingcentrum voor Li-Po-batterijen.

ONDERHOUD

1. Reinig het product na elk gebruik met een schone, zachte doek.
2. Vermijd langdurige blootstelling aan direct zonlicht en vermijd ophoping van warmte op de drone.
3. Dit apparaat is niet waterdicht en mag onder geen enkele omstandigheid in water worden ondergedompeld. Als het apparaat niet volledig droog wordt gehouden, zal dit leiden tot defecten aan het apparaat.
4. Controleer de oplaadstekker en andere accessoires regelmatig op tekenen van schade. Als een onderdeel van het apparaat beschadigd is, vlieg er dan niet mee totdat het onderhoud is uitgevoerd.

INHOUD VAN DE VERPAKKING

Drone	Zender
Dronebatterij	Propeller
USB-oplaadkabel	Oplaadstation
Schroevendraaier	Gebruiksaanwijzing

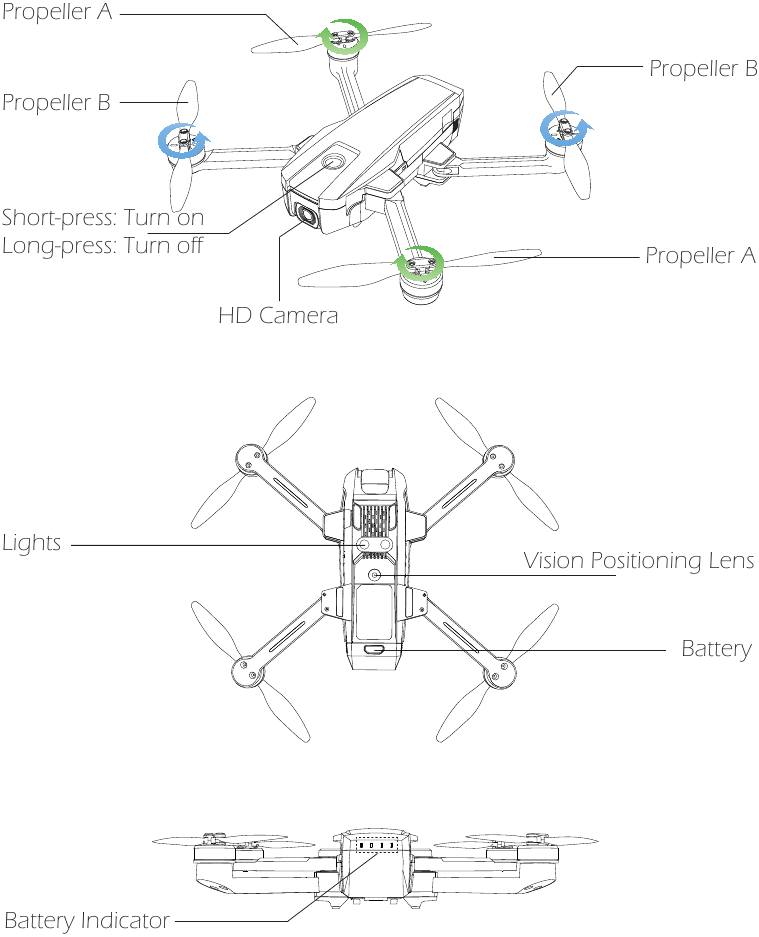

DETAILS VAN DE DRONE

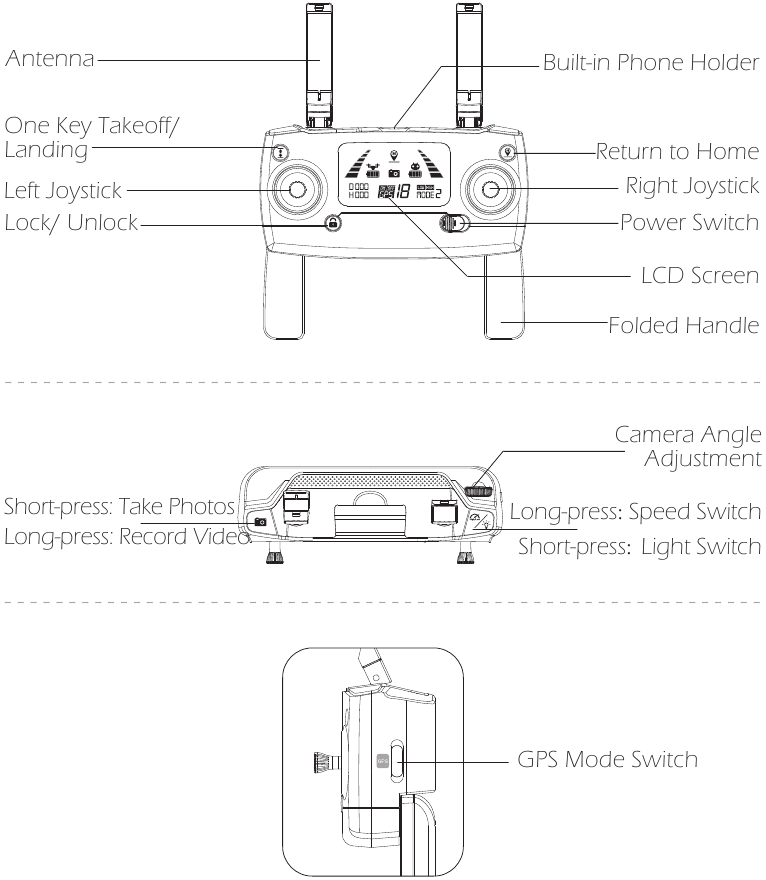

DETAILS ZENDER

Zenderfuncties

• GPS-modusschakelaar
  Wanneer u de zender inschakelt, is de standaardmodus de GPS-modus. Schakel GPS uit door de GPS-schakelaar te verschuiven. Controleer het pictogram "" of "" op het LCD-scherm om de GPS-status te bevestigen.
• Return to Home (RTH)
  Druk op de knop om de RTH te starten, de zender maakt een piepgeluid en de drone vliegt terug naar het geregistreerde Home Point. Druk nogmaals op de RTH-knop om de RTH-procedure te beëindigen en de controle over de drone terug te krijgen.
• Noodstop
  Houd de knop "" 3 seconden ingedrukt, de motor stopt onmiddellijk.
  Let op: De noodstopfunctie mag alleen tijdens een noodgeval worden gebruikt om schade of letsel te voorkomen.
• Foto/video
  Druk kort op de knop en het camerapictogram "" op het LCD-scherm knippert één keer, de camera maakt één foto.
  Houd dezelfde knop lang ingedrukt, het videopictogram "" op het LCD-scherm knippert langzaam, de camera maakt video-opnamen. Druk nogmaals lang op de knop om het maken van opnamen te beëindigen.
• Snelheidsschakelaar
  Houd de knop "" in de rechterbovenhoek lang ingedrukt, het LCD-scherm toont "", en u hoort een pieptoon, wat betekent dat de drone op lage snelheid staat.
  Houd de knop "" nogmaals lang ingedrukt, het LCD-scherm toont "", en u hoort twee pieptonen, wat betekent dat de drone op hoge snelheid staat.

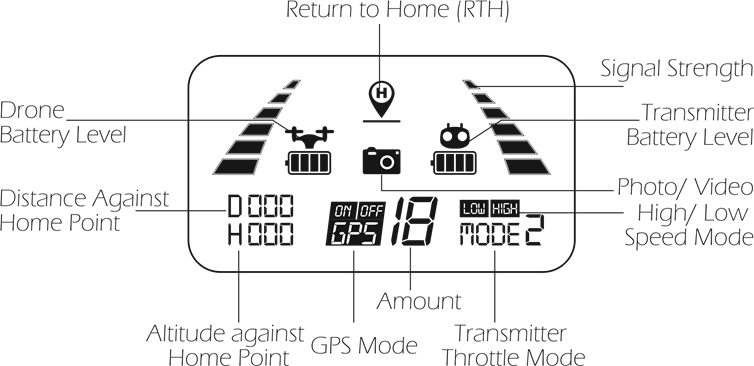

LCD-schermfuncties

Waarschuwing lage batterijspanning

1. Wanneer het batterijpictogram "" wordt weergegeven op het LCD-scherm of op de APP (afb.1), en de voorste lampjes van de drone continu branden en de achterste lampjes langzaam blijven knipperen, betekent dit dat de batterij bijna leeg is.

   Afb. 1
2. Wanneer het batterijpictogram "" wordt weergegeven op het LCD-scherm of op de APP (afb.2), en de voorste lampjes van de drone continu branden en de achterste lampjes snel blijven knipperen, betekent dit dat de batterij een lage spanning heeft.

   Afb. 2

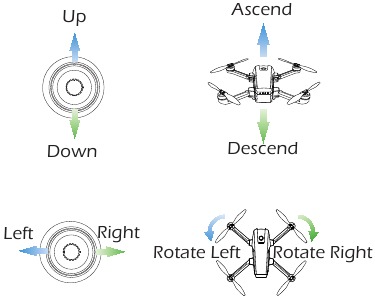

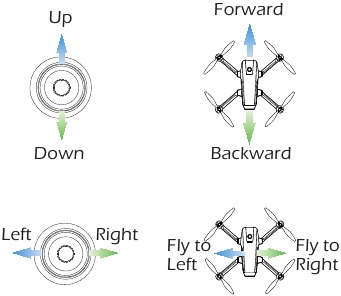

Modusschakelaar

MODUS 2 (linkerhand gas MODUS 2 is de standaardinstelling.)

Linker joystick

Rechter joystick

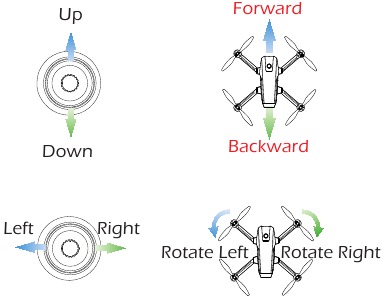

MODUS 1

1. Houd de "" ingedrukt en schakel vervolgens de stroomschakelaar in.
2. Druk 3 seconden op de "" knop om MODUS 1 te activeren.

Linker joystick

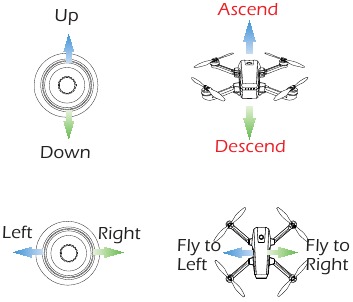

Rechter joystick

INSTALLATIE

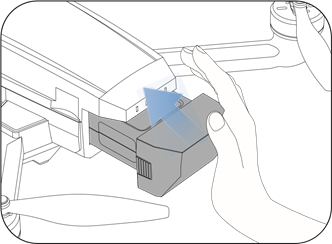

Drone-accu

Installatie: Duw de accu in het accucompartiment aan de achterkant van de drone. Zorg ervoor dat u een klik hoort die aangeeft dat de accu stevig is geïnstalleerd.

Let op: De accu moet stevig worden geïnstalleerd, anders kan dit de vliegveiligheid van uw drone beïnvloeden. De drone kan crashen als gevolg van stroomuitval tijdens de vlucht.

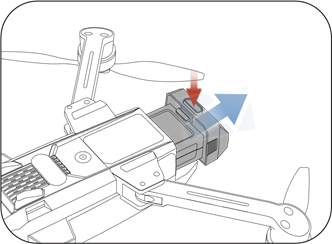

Verwijderen: Zoals hierboven weergegeven, houdt u tegelijkertijd het slot aan de achterkant van de accu ingedrukt terwijl u hem naar achteren trekt om de accu te verwijderen.

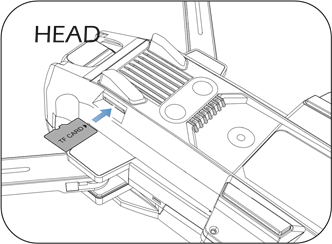

TF-kaart installeren

Zoals weergegeven in de onderstaande afbeelding, plaatst u de drone op de achterkant en schuift u de TF-kaart (niet inbegrepen) in de TF-sleuf aan de linkerkant van de romp.

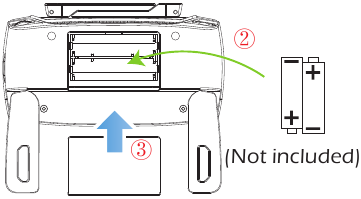

Accu van de zender

Stap 1: Klap de handgrepen uit en open het batterijklepje.
Stap 2: Plaats 2*AA-batterijen in het batterijcompartiment volgens de aangegeven polariteit.
Stap 3: Sluit het batterijcompartiment.

• Plaats batterijen met de juiste polariteit.
• Gebruik geen oude en nieuwe batterijen door elkaar.
• Lege batterijen moeten uit de zender worden verwijderd.

Propellers

Installatie
De drone vliegt niet tenzij de juiste propeller op de juiste motoras is geïnstalleerd. Zie onderstaande afbeelding. Een "A" of "B" staat op de achterkant van elke propeller gedrukt. Vergrendel de propeller aan de motorassen met schroeven door elke schroef met de klok mee te draaien.

Verwijderen
Gebruik voor het verwijderen van de propeller een schroevendraaier (meegeleverd) om tegen de klok in te draaien en de propellers te verwijderen.

Telefoonhouder

1. Trek de houder voor de mobiele telefoon volledig omhoog (afb. 3).

   Afb. 3
2. Kantel de houder 30 graden naar u toe en u hoort een klik (afb. 4).

   Afb. 4
3. Draai en zet de steunplaat vast (afb. 5).

   Afb. 5
4. Stel de houder voor de mobiele telefoon omhoog of omlaag in op basis van de grootte van uw mobiele telefoon (afb. 6).

   Afb. 6

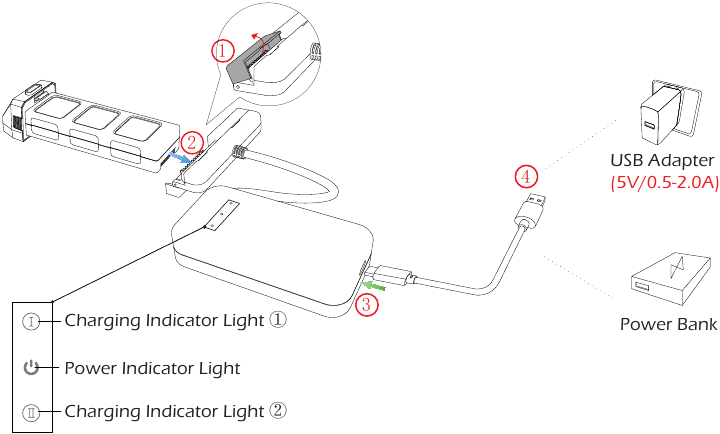

OPLADEN

1. Sluit de accu, de oplaadhub en de USB-oplaadkabel aan.
2. Sluit de USB-oplaadkabel aan op een powerbank of een USB-adapter (5V/2.0A) om op te laden.
3. Wanneer de accu wordt opgeladen, knippert de bijbehorende laadindicator van de accu snel groen en brandt het stroomindicatielampje rood.
4. Wanneer de accu volledig is opgeladen, branden zowel de groene als de rode lampjes continu.
5. De oplaadtijd van een enkele accu is ongeveer 5 tot 7 uur.

• Lees voor het opladen zorgvuldig de inhoud van de sectie "Gebruik van de accu" van de "Veiligheidsrichtlijnen" !
• Dit product is alleen uitgerust met een enkele accu, u kunt ervoor kiezen om een andere accu te kopen voor een langere vlucht.
• Wanneer de twee accu's worden opgeladen, knippert het indicatielampje van de accu die wordt opgeladen snel groen, terwijl het indicatielampje van de accu die wacht op opladen langzaam groen knippert.

GEBRUIKSAANWIJZING

APP downloaden

iOS

Android APP in Google Play

Scan de QR-code die overeenkomt met de App Store™ of Google™ Play Store en download gratis de applicatie "Ophelia GPS".
Vereiste besturingssystemen: iOS v8.0 en hoger /Android v4.3 en hoger

Verbinding maken met wifi

Verbind uw smartphone met het wifi-netwerk dat door de drone is gemaakt.
Controleer de status van de drone in de "Ophelia GPS" App.

1. Uw smartphone start een zoekopdracht naar de beschikbare wifi-netwerken:
2. Selecteer het wifi-netwerk: HolyStoneFPV-******.
3. Wacht enkele seconden totdat uw smartphone verbinding maakt met het wifi-netwerk van de drone.
   Deze verbinding wordt over het algemeen weergegeven door het wifi-logo dat op het scherm van uw smartphone verschijnt.
4. Start de Ophelia GPS applicatie.
   > De verbinding tussen uw smartphone en de drone wordt automatisch tot stand gebracht.
   Alle bewerkingen die in deze handleiding worden getoond, worden gedemonstreerd met behulp van MODUS 2.

Koppelen

1. Houd tegelijkertijd de "" knop ingedrukt en schuif de aan/uit-schakelaar naar rechts om de zender in te schakelen. Het piept 2 keer en het indicatielampje "" blijft knipperen.

2. Druk kort op de aan/uit-schakelaar om de drone in te schakelen en plaats deze op een vlakke ondergrond met de kop naar voren.

3. Zodra de zender een lange pieptoon geeft en het signaalpictogram "" op het LCD-scherm wordt weergegeven, betekent dit dat de drone succesvol is gekoppeld aan de zender.

Initialisatiedetectie

Plaats de drone op een vlakke ondergrond en hij gaat over in de initialisatiedetectie. De rode, groene en gele ledlampjes van de drone knipperen afwisselend gedurende ongeveer 7 seconden om de eerste detectie te voltooien.
Wanneer voltooid, verzendt de zender "Di Di" en de gele lampjes voor en achter knipperen.

Het kompas kalibreren

Wanneer het pictogram "" op het LCD-scherm verschijnt in de staat van langzaam knipperen en het indicatielampje afwisselend geel wordt, geeft dit aan dat de drone de initialisatiedetectie heeft voltooid en kan beginnen met de kompascalibratie.

1. Houd de drone horizontaal en draai de drone in 3 volledige cirkels. Wanneer voltooid, knipperen de groene LED-lampjes.


2. Houd de drone verticaal en draai de drone in 3 volledige cirkels. Wanneer voltooid, worden de rode lampjes aan de voorkant en de gele lampjes aan de achterkant continu en verandert "" op het LCD-scherm van langzaam knipperen naar verdwijnen.



Let op:

• Als de GPS een signaal ontvangt van 7 of meer satellieten, verandert het indicatielampje op de drone naar rood aan de voorkant en groen aan de achterkant.
• Telkens wanneer de drone wordt ingeschakeld, moet de kompascalibratie worden uitgevoerd.

De drone uitvouwen

Volg de onderstaande stappen om de drone uit te vouwen.

1. Vouw de achterste armen uit.

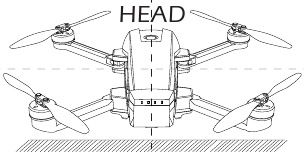

2. Vouw de voorste armen uit en plaats de drone op een vlakke, horizontale ondergrond. De kop moet naar voren wijzen.


Ontgrendelen

De motor ontgrendelen

Ontgrendel de motor voor het opstijgen.

Druk kort op de rode knop "". De motoren draaien en de drone is ontgrendeld.

De motor vergrendelen

Methode 1: Houd de rode knop "" 3 seconden lang ingedrukt, de motoren stoppen onmiddellijk met draaien en de drone vergrendelt. (Afb.7)

Afb. 7
Methode 2: Nadat de drone is geland, trekt u de gashendel naar de onderste stand en houdt u deze 3 seconden vast. De motor stopt met draaien en de drone wordt vergrendeld. (Afb. 8)

Afb. 8

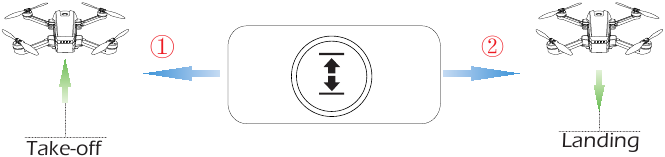

One Key Takeoff/Landing

1. Nadat u de drone hebt ontgrendeld, drukt u kort op de "" knop, de drone stijgt automatisch op en blijft op een hoogte van 5 voet hangen.
2. Wanneer de drone vliegt, drukt u kort op de "" knop, de drone landt automatisch op de grond.

Tips: Voordat u gaat vliegen, moet u ervoor zorgen dat de GPS-modus is ingeschakeld voor het geval de drone verloren raakt!

FUNCTIE DETAILS

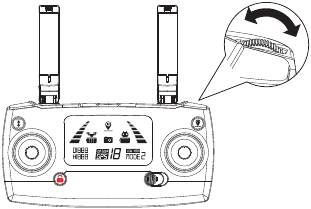

Camera-hoek aanpassen

Tijdens de vlucht kunt u aan het wiel draaien om de camera omhoog/omlaag te kantelen. (De gimbal heeft een kantelbereik van 90°.)

Terug naar huis (Return to Home, RTH)

• De functie Return to Home brengt de drone terug naar het laatst geregistreerde Home Point.
• Het Home Point is de locatie waar de drone opstijgt of waar de GPS voor het eerst tijdens de vlucht een signaal ontvangt van 7 of meer satellieten. De huidige positie van de drone wordt geregistreerd als het Home Point.

Slimme RTH

Als het GPS-signaal beschikbaar is (ontvangst van 7 of meer satellieten) en het home point eerder is geregistreerd, drukt u op de ""-knop op de zender, waarna de drone terugvliegt naar het Home Point.
Verlaat de RTH-modus door nogmaals op de ""-knop te drukken of door de Throttle Joystick te bewegen.

Failsafe RTH

Als het GPS-signaal beschikbaar is (minstens 7 satellieten) en het home point eerder is geregistreerd. Failsafe Return wordt geactiveerd als het zendersignaal langer dan 6 seconden verloren is. De drone start automatisch de terugkeerprocedure en vliegt terug naar het laatst geregistreerde Home Point. U kunt de "Failsafe RTH"-modus verlaten door op de knop "Return to Home" te drukken of door de Throttle Joystick te bewegen als het zendersignaal is hersteld.

• Tijdens de Failsafe Return-procedure kan de drone geen obstakels vermijden.
• De drone kan niet terugkeren naar huis als het GPS-signaal zwak is (het aantal satellieten is minder dan 7).
• Als er geen GPS-signaal is of het zendersignaal langer dan 6 seconden verloren is, zal de drone niet terugkeren naar huis, maar kan hij langzaam afdalen tot hij op de grond landt en de drone vergrendelt.

Laagspanning RTH

1. Wanneer de achterlichten van de drone langzaam knipperen, wordt het ""-symbool weergegeven op het scherm van de zender en wordt de First Low Voltage RTH geactiveerd. En de drone keert automatisch terug in de volgende twee omstandigheden:
   (Op dit moment kan de drone alleen vliegen binnen een veilig bereik van de hoogte van niet meer dan 98 voet en de afstand van niet meer dan 328 voet.)

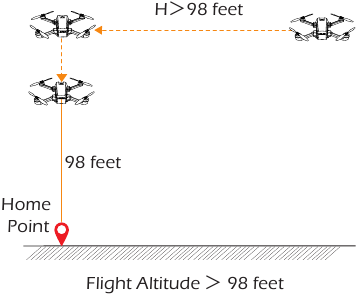

   1. Wanneer de vlieghoogte hoger is dan 98 voet, vliegt de drone terug boven het Home Point en daalt vervolgens automatisch tot 98 voet hoog en verlaat de First Low Voltage RTH.

   2. Wanneer de vlieghoogte lager is dan 98 voet, stijgt de drone automatisch tot 98 voet hoog en vliegt vervolgens terug boven het Home Point en verlaat de First Low Voltage RTH.

2. Als de achterlichten van de drone snel beginnen te knipperen, wordt het ""-symbool weergegeven op het scherm van de zender en geeft de zender een "Di..., Di..."-waarschuwing. De Second Low Voltage RTH wordt automatisch geactiveerd.
   1. Wanneer de vlieghoogte hoger of gelijk is aan 50 voet, blijft de drone op de huidige hoogte en keert terug boven het Home Point en daalt vervolgens verticaal.

   2. Wanneer de vlieghoogte lager is dan 50 voet, stijgt de drone automatisch tot 50 voet hoog en vliegt vervolgens terug boven het Home Point en daalt verticaal.

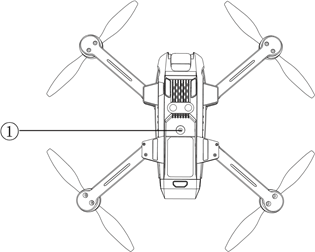

Beeldpositioneringssysteem

Het Beeldpositioneringssysteem bestaat uit een cameramodule , die de positie-informatie van de drone verkrijgt via visuele beelden om een nauwkeurige positionering en veilige vlucht van de drone te garanderen.

Het Beeldpositioneringssysteem wordt doorgaans gebruikt in een binnenomgeving wanneer GPS zwak of niet beschikbaar is. Het werkt het beste wanneer de drone zich op een hoogte van minder dan 5 meter bevindt.
In een donkere omgeving kunt u de lampen inschakelen door op de Light Switch (lichtschakelaar) button "" in de rechterbovenhoek van de zender te drukken om de beeldpositioneringsfunctie te vergemakkelijken.

De precisie van het Beeldpositioneringssysteem wordt gemakkelijk beïnvloed door de lichtsterkte en kenmerken van de oppervlaktestructuren. Zodra de beeldsensor niet beschikbaar is, schakelt uw drone automatisch over naar de Gesture Mode (gebarenmodus). Wees voorzichtig met het bedienen van de drone in de volgende situaties:

1. Snel vliegen op een hoogte onder 0,5 m.
2. Vliegen boven monochrome oppervlakken (zoals puur zwart, puur rood, puur rood en puur groen).
3. Vliegen boven sterk licht reflecterende oppervlakken of oppervlakken die vatbaar zijn voor reflectie.
4. Vliegen boven water of transparante objectoppervlakken.
5. Vliegen boven bewegende objectoppervlakken (zoals menigten, zwaaiende jongleert en glas).
6. Vliegen boven een gebied waar het licht dramatisch en snel verandert.
7. Vliegen boven oppervlakken die extreem donker (lux< 10) of extreem helder zijn (lux> 10.000).
8. Vliegen boven oppervlakken zonder duidelijke texturen.
9. Vliegen boven oppervlakken met sterk herhalende texturen (kleine roostersteen in dezelfde kleur).
10. Vliegen boven oppervlakken die meer dan 30 graden hellen (kan de echo van de ultrasone golf niet ontvangen).
11. De vliegsnelheid mag niet te hoog zijn. Wanneer de drone zich op 1 meter van de grond bevindt, mag de vliegsnelheid niet hoger zijn dan 5 m/s. Wanneer de drone zich op 2 meter van de grond bevindt, mag de vliegsnelheid niet hoger zijn dan 10 m/s.

• Houd de sensoren te allen tijde schoon.
• Het visionsysteem is alleen effectief wanneer de drone zich binnen het hoogtebereik van 5 meter bevindt.
• Zorg ervoor dat het licht helder genoeg is en dat de oppervlakken duidelijke texturen hebben, zodat het visionsysteem de bewegingsinformatie kan verkrijgen door de grondtexturen te herkennen.
• Het visionsysteem werkt mogelijk niet goed wanneer de drone boven water, een slecht verlichte grond en oppervlakken zonder duidelijke patronen of texturen vliegt.

APP-BEDIENINGSUITLEG

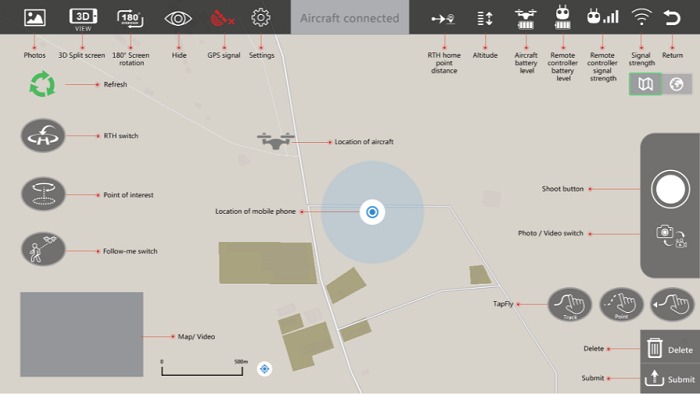

Bedieningsinterface

Foto's

3D VR

180° schermrotatie

Verbergen aan/uit

GPS-signaal

Instellingen

RTH-afstand tot het thuispunt

Hoogte

Batterijniveau drone

Batterijniveau zender

Signaalsterkte zender

Signaalsterkte

Terugkeer

Sluiterknop

Schakelaar foto/video

RTH-schakelaar

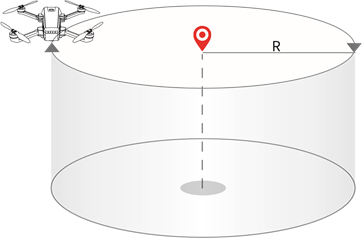

Oriëntatiepunt

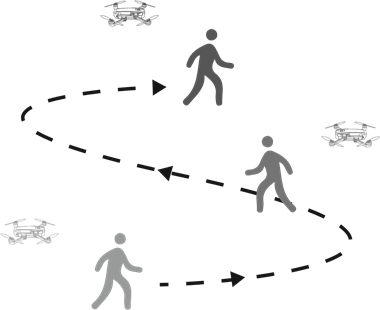

Volg-mij-schakelaar

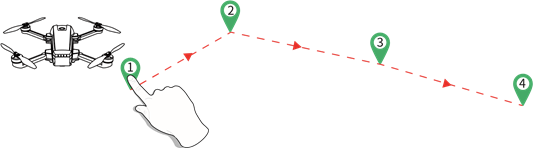

TapFly

Verwijderen

Verzenden

Vernieuwen

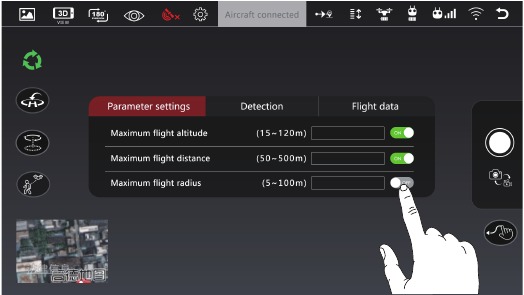

Parameters instellen

Klik op het pictogram "" om de instellingeninterface te openen (zoals weergegeven in de bovenstaande afbeelding), u kunt een beperkt vliegbereik instellen:

1. Maximale vlieghoogte: 50~390 voet/15~120 m. (De standaard vlieghoogte is 390 voet.)
2. Maximale vliegafstand: 160~1600 voet/50~500 m.
3. Maximale vliegstraal: 16~320 voet/5~100 m. (De vliegstraal van het Oriëntatiepunt is standaard ingesteld op 16 voet.)

   U kunt ook de huidige status van de drone bekijken in de instellingeninterface (zoals hierboven weergegeven), inclusief de status van de Gyroscoop, de status van de Barometer, de status van het Kompas en de GPS-status.

Volg mij

Wanneer de functie Volg mij is ingeschakeld, volgt de drone de GPS in uw smartphone om u te volgen, waar u ook heen gaat.

1. Zorg ervoor dat het vliegbereik van de drone binnen 15~95 voet ligt.
2. Klik op het pictogram "" op de app-interface en klik op " YES " (JA) in het promptvenster om de functie Volg mij te activeren — de drone volgt nu de coördinaten van de telefoon.
3. Om de modus Volg mij te verlaten, klikt u gewoon nogmaals op het pictogram "" op de app-interface.

Veelvoorkomende problemen:

1. De functie Volg mij kan alleen worden gebruikt als het vliegbereik binnen 15~95 voet ligt.
2. De modus Volg mij kan moeilijk te activeren zijn als het GPS-signaal van de telefoon te zwak is. Dit kan te wijten zijn aan signaalverlies door omliggende gebouwen, bomen of congestie door te veel mobiele telefoons in de omgeving.
3. Gebruik de drone in een open ruimte en let op uw omgeving. De drone is NIET uitgerust met obstakelvermijding.

TapFly

Het wordt aanbevolen om de kaart te vergroten als u TapFly wilt gebruiken.

1. Klik op het pictogram "" op de app-interface en klik op " YES " (JA) in het promptvenster om de functie TapFly te activeren.
   MODUS 1: Klik op het pictogram "" op de app-interface, teken een lijn op het scherm om een pad te creëren, klik op het pictogram "" om de route te verzenden en klik vervolgens op " YES " (JA), en de drone vliegt langs het pad.
   MODUS 2: Klik op het pictogram "" op de app-interface, stel een willekeurig punt op het scherm in, klik op het pictogram "" om de route te verzenden en klik vervolgens op " YES " (JA). De drone vliegt nu langs het pad volgens de punten die op de kaart zijn verbonden.
2. Verlaat de modus TapFly door nogmaals op het pictogram "" te klikken.
3. Als het verzenden van het vliegpad mislukt, kunt u ervoor kiezen om het opnieuw te verzenden of opnieuw te verlaten.

• Vlieg de drone NIET richting mensen, dieren of kleine/fijne objecten (bijv. boomtakken en elektriciteitsleidingen) of transparante objecten (bijv. glas of water).
• Er kan een afwijking zijn tussen het verwachte en het daadwerkelijke vliegpad.

Oriëntatiepunt

1. Klik op het pictogram "" op de app-interface en klik op "YES" (JA) in het promptvenster om de functie Oriëntatiepunt te activeren.
2. De drone registreert de vliegpositie op het moment dat u deze functie activeert als het oriëntatiepunt. De drone cirkelt nu continu met de klok mee rond het vooraf ingestelde punt. (De standaardstraal is 16 voet. Om het punt te wijzigen, klikt u op "Setting" (Instellingen) — "Flight Radius" (Vliegstraal) om te resetten.)
3. Om de modus Oriëntatiepunt te verlaten, klikt u gewoon nogmaals op het pictogram "" op de app-interface.

Foto/video maken

1. Klik op het pictogram "" om te schakelen tussen foto- en videomodus.
2. Wanneer de sluiterknop "" is, klikt u eenmaal om een foto te maken.
3. Wanneer de sluiterknop "" is, klikt u eenmaal om de opname te starten en nogmaals om de opname te stoppen.
4. Klik op het pictogram "" om het fotoalbum te openen om het te bekijken.

Wanneer de TF-kaart niet is geïnstalleerd, worden de foto's of video's rechtstreeks opgeslagen in het fotoalbum van de APP (afb. 9) en de smartphone.

Afb. 9

Wanneer de TF-kaart is geïnstalleerd, worden de foto's of video's alleen opgeslagen in het TF-kaartalbum (afb. 10). En u kunt het zelf downloaden naar het APP-album.

Afb. 10

Tips: De foto's en video's in het TF-kaartalbum kunnen alleen worden bekeken als de drone is ingeschakeld.

STATUSINDICATOR DRONE

Indicatorstatus		Betekenis
	De voor- en achterlichten knipperen afwisselend geel.	De drone is niet verbonden met de zender.
	Rode, groene en gele lichten knipperen afwisselend.	De drone bevindt zich momenteel in de status Initialisatiedetectie.
	Het voorlicht wordt continu rood, het achterlicht wordt continu geel.	Geen GPS-signaal of zwak GPS-signaal.
	Het voorlicht wordt continu rood, het achterlicht wordt continu groen.	Goed GPS-signaal.
	De voor- en achterlichten knipperen snel groen.	De gyroscoop wordt momenteel gekalibreerd.
	De voor- en achterlichten knipperen afwisselend groen.	Horizontale kompascalibratie is voltooid.
	De voor- en achterlichten knipperen afwisselend geel.	Initialisatiedetectie of gyroscoopcalibratie is voltooid.
	Het voorlicht wordt continu rood, het achterlicht knippert langzaam rood.	De eerste lage spannings-RTH wordt geactiveerd.
	Het voorlicht wordt continu rood, het achterlicht knippert snel rood.	De tweede lage spannings-RTH wordt geactiveerd.

SPECIFICATIES

DRONE
Model: HS720
Gewicht: 460 g/16,2 oz
Vliegtijd: 26 minuten
Temperatuurbereik tijdens gebruik: 32° tot 104°F
Afmetingen: 173 x 104 x 56 mm (opgevouwen)
336 x 370 x 56 mm (uitgevouwen)

DRONEBATTERIJ
Capaciteit: 2800 mAh
Spanning: 7,4 V
Batterijtype: Li-Po
Energie: 20,72 Wh
Laadvermogen: 15,2 W
Oplaadtemperatuurbereik: 41° tot 104°F (5° tot 40°C)
Oplaadtijd: 5~7 uur

ZENDER
Werkfrequentie: 2,4 GHz
MAX. transmissieafstand: 2624~3277 voet (buitenshuis en vrij zicht)
Batterij: 2×1,5V AA-batterijen (niet inbegrepen)
Temperatuurbereik tijdens gebruik: 32° tot 104°F

CAMERA
Camerafrequentie: 5 GHz
Video-/fotoresolutie: 2K (2048×1152p)
Lens: FOV 110°
FPV-afstand: 656~1312 voet (buitenshuis en vrij zicht)
Foto: JPEG
Video: AVI/MP4
MAX. ondersteunde TF-kaarten: 32 GB (niet inbegrepen)
Regelbaar bereik: Pitch: -90° tot 0°
Temperatuurbereik tijdens gebruik: 32° tot 104°F

USB-OPLAADKABEL
Spanning: 5 V
Nominaal vermogen: ≤10 W

PROBLEEMOPLOSSING

Nr.	Probleem	Oplossing
1	Wanneer de drone wordt ingeschakeld, blijft het indicatielampje snel knipperen.	De drone bevindt zich in de gyroscoopkalibratiestatus. Plaats de drone op een vlakke en horizontale ondergrond.
2	De drone kan na het opstijgen niet blijven zweven en kantelt naar één kant.	Plaats de drone op een vlakke, horizontale ondergrond en herhaal de gyroscoopkalibratie.
3	De drone trilde tijdens de vlucht.	De propeller is beschadigd. Vervang de nieuwe propeller.
4	De drone kon niet worden ontgrendeld en het achterlicht knipperde.	De batterijspanning van de drone is te laag. Laad de batterij volledig op.

CONTACT

Aarzel niet om contact met ons op te nemen als u verdere ondersteuning nodig hebt.

usa@holystone.com (Amerika)
ca@holystone.com (Canada)
eu@holystone.com (Europa)
jp@holystone.com (Japan)

+1(855) 888-6699

ALGEMENE INFORMATIE

FCC-verklaring:
Alle wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:
(1) Dit apparaat mag geen schadelijke storing veroorzaken, en
(2) Dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

OPMERKING: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen storing zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer aan te zetten, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangende antenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

RF-blootstelling
De apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Dit apparaat moet worden geïnstalleerd en bediend met een minimale afstand van 20 cm tussen de radiator en uw lichaam. Dit onderdeel hoort bij de drone.
RF-waarschuwing voor draagbaar apparaat: Het apparaat is geëvalueerd om te voldoen aan de algemene vereisten voor RF-blootstelling. Het apparaat kan zonder beperking worden gebruikt in een draagbare blootstellingsconditie. Dit onderdeel hoort bij de zender.

IC-mededeling:
Dit apparaat voldoet aan de licentievrije RSS-standaard(en) van Industry Canada.
De werking is onderworpen aan de volgende twee voorwaarden:
(1) dit apparaat mag geen storing veroorzaken; en
(2) dit apparaat moet alle storing accepteren. Inclusief storing die een ongewenste werking van het apparaat kan veroorzaken.

CAN NMB-3 (B)
RF-blootstelling
Verklaring betreffende blootstelling aan straling:
Deze apparatuur voldoet aan de IC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze apparatuur moet worden geïnstalleerd en bediend met een minimale afstand van 20 cm tussen de radiator en uw lichaam.

HOE DIT PRODUCT TE RECYCLEN

Dit symbool op het product of de bijbehorende documentatie geeft aan dat het niet met het huisvuil mag worden afgevoerd.
Ongecontroleerde afvalverwijdering kan schadelijk zijn voor het milieu of de menselijke gezondheid. Scheid uw apparaat van andere soorten afval om het op verantwoorde wijze te recyclen.
Dit zal bijdragen aan het bevorderen van duurzaam hergebruik van materiële hulpbronnen.
We nodigen u uit om contact op te nemen met uw winkelier of om navraag te doen bij uw plaatselijke gemeentehuis om te achterhalen waar en hoe de drone kan worden gerecycled.

BATTERIJWAARSCHUWING

1. Het niet opvolgen van alle instructies kan leiden tot ernstig letsel, onherstelbare schade aan de batterij en kan brand, rook of een explosie veroorzaken.
2. Controleer altijd de staat van de batterij voordat u deze oplaadt of gebruikt.
3. Vervang de batterij als deze is gevallen of in geval van geur, oververhitting, verkleuring, vervorming of lekkage.
4. Gebruik nooit een andere lader voor LiPo dan de goedgekeurde batterij. Gebruik altijd een balancerende lader voor LiPo-cellen of een LiPo-celbalancer. Het wordt aanbevolen om geen andere lader te gebruiken dan degene die bij het product is geleverd.
5. De batterijtemperatuur mag nooit hoger zijn dan 60 °C (140 °F), anders kan de batterij beschadigd raken of ontbranden.
6. Laad de batterij nooit op een brandbaar oppervlak op, in de buurt van brandbare producten of in een voertuig (plaats de batterij bij voorkeur in een niet-brandbare en niet-geleidende container).
7. Laat de batterij nooit onbeheerd achter tijdens het opladen. Demonteer of wijzig nooit de bedrading van de behuizing, of prik de cellen door. Zorg er altijd voor dat de uitgangsspanning van de oplader overeenkomt met de spanning van de batterij. Sluit de batterijen niet kort.
8. Stel de LiPo-batterij nooit bloot aan vocht of direct zonlicht, en bewaar deze niet op een plaats waar de temperatuur hoger kan zijn dan 60 °C (bijvoorbeeld in een auto in de zon).
9. Houd het altijd buiten bereik van kinderen.
10. Onjuist gebruik van de batterij kan leiden tot brand, explosie of ander gevaar.
11. Niet-oplaadbare batterijen mogen niet worden opgeladen. Oplaadbare batterijen mogen alleen worden opgeladen onder toezicht van een volwassene.
12. Verschillende soorten batterijen of nieuwe en gebruikte batterijen mogen niet worden gemengd.
13. Batterijen moeten worden geplaatst met de juiste polariteit.
14. De voedingsklemmen mogen niet worden kortgesloten. Regelmatige controle van de transformator of batterijlader op schade aan snoer, stekker, behuizing en andere onderdelen en deze mogen niet worden gebruikt totdat de schade is gerepareerd.
15. De verpakking moet worden bewaard, omdat deze belangrijke informatie bevat.
16. Het speelgoed mag alleen worden aangesloten op klasse II-apparatuur met het symbool.

EU RF-vermogen (EIRP): 10dBm (2413MHz ~ 2461 MHz)

1. De maximale werking van de EUT is 45°C en mag niet lager zijn dan -10°C.
2. Het apparaat voldoet aan de RF-specificaties wanneer het apparaat op 0 mm van uw lichaam wordt gebruikt.
3. Verklaring van overeenstemming.

Wij, Xiamen Huoshiquan Import & Export CO., LTD verklaren hierbij dat de essentiële vereisten die voldoen aan Richtlijn 2014/53/EU, de RoHS-richtlijn 2011/65/EU en Veiligheidsrichtlijn 2009/48/EC volledig zijn nageleefd op ons product met de onderstaande indicatie:
Productnaam: AFSTANDSBEDIENINGMODEL/RADIOBESTURING
Model/Merk: HS720/HOLYSTONE
De verklaring van overeenstemming is beschikbaar op het volgende adres: http://www.holystone.com/Download/CE/HS720_EU_DOC.pdf
Dit product kan worden gebruikt in alle EU-lidstaten.

FABRIKANTINFORMATIE

Gefabriceerd door
Xiamen Huoshiquan Import & Export CO., LTD
Room 703,No. 813-2 Xiahe Road, Siming District, XIAMEN, China
+1(855) 888-6699

FAA-REGISTRATIE: VOLG ALLE FEDERALE, STAATS- EN PLAATSELIJKE FAA-WETTEN. MOGELIJK MOET U ZICHZELF EN UW DRONE REGISTREREN BIJ DE FAA.

Na ontvangst van het registratiebewijs moet u uw unieke FAA-registratienummer op de drone markeren met alle mogelijke middelen, zoals permanente marker, label, gravure. Dit nummer moet gemakkelijk toegankelijk zijn en worden bewaard in een staat die leesbaar en leesbaar is bij nauwkeurige visuele inspectie

Vlieg NIET met de drone in de buurt van luchthavens of andere niet-geautoriseerde gebieden. Volg alle regels voor de Federal Aviation Administration (FAA) reguleringssamenvatting voor kleine onbemande luchtvaartsystemen (sUAS).
Lees: Academy of Model Aeronautics (AMA) brochure met belangrijke informatie Weet voordat u vliegt.

Referenties

• Holy Stone - Voor de goede momenten
• http://www.holystone.com/Download/CE/HS720_EU_DOC.pdf

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Holy Stone HS720 Quadcopterhandleiding

Beschikbare talen
