Holy Stone HS700 Quadcopter Handleiding

usa@holystone.com (USA)
eu@holystone.com (EU)
ca@holystone.com (CA)
jp@holystone.com (JP)

1(855) 888-6699
www.holystone.com

DISCLAIMER & WAARSCHUWING

1. Lees deze Disclaimer & Waarschuwing en Veiligheidsrichtlijnen zorgvuldig door voordat u ons product gebruikt. Dit product wordt niet aanbevolen voor mensen onder de 16 jaar. Door dit product te gebruiken, gaat u akkoord met deze disclaimer en verklaart u dat u deze volledig hebt gelezen. U stemt ermee in dat u verantwoordelijk bent voor uw eigen gedrag en eventuele schade veroorzaakt tijdens het gebruik van dit product, en de gevolgen daarvan. U stemt ermee in dit product alleen te gebruiken voor doeleinden die correct zijn en in overeenstemming met de lokale voorschriften, voorwaarden en alle toepasselijke beleidsregels en richtlijnen die Holy Stone beschikbaar stelt.
2. Wanneer u dit product gebruikt, zorg er dan voor dat u zich strikt houdt aan de specificatie-eisen en veiligheidsrichtlijnen die in dit document worden vermeld. Elke vorm van persoonlijk letsel, materiële schade, juridische geschillen en alle andere nadelige gebeurtenissen veroorzaakt door de schending van de veiligheidsinstructies of als gevolg van een andere factor, ZULLEN NIET de verantwoordelijkheid van Holy Stone zijn.

VEILIGHEIDSVOORSCHRIFTEN

Controleren voor gebruik

1. Dit product is geen speelgoed, maar een uiterst nauwkeurige drone die verschillende elektronische stabiliteits- en controlemechanismen integreert. Zorg ervoor dat u deze drone zorgvuldig en correct instelt om een veilige, ongevalvrije werking te garanderen.
2. Zorg ervoor dat de batterijen van de drone en de zender schoon, onbeschadigd en volledig opgeladen zijn.
3. Zorg ervoor dat alle propellers onbeschadigd zijn en in de juiste richting zijn geïnstalleerd.
4. Voer voor elk gebruik een grondige controle van het product uit. Controleer de stevigheid van de onderdelen, tekenen van scheuren en slijtage van de propeller, het batterijvermogen en de effectiviteit van de indicator, enz. Als er na een volledige controle problemen worden gevonden, gebruik het product dan niet totdat het probleem is opgelost.

Vliegomgeving

Vermijd vliegen over of in de buurt van obstakels, mensenmassa's, hoogspanningslijnen, bomen, luchthavens of wateren.
Vlieg NIET in de buurt van sterke elektromagnetische bronnen, zoals elektriciteitsleidingen en basisstations, omdat dit het ingebouwde kompas kan beïnvloeden.

Gebruik deze drone niet in slechte weersomstandigheden zoals regen, sneeuw, mist en wind.

Operationele vereisten

1. Gebruik dit product niet om bewegende voertuigen te volgen.
2. Schakel de motor tijdens de vlucht alleen uit in geval van nood.
3. Vlieg de drone zo snel mogelijk terug naar u toe wanneer de batterij bijna leeg is.
4. Dit product mag niet worden gebruikt onder invloed van alcohol, bij vermoeidheid, bij het gebruik van medicijnen of bij lichamelijk onbehagen.
5. Let op het geluidsvolume dat de drone produceert. Houd afstand om gehoorbeschadiging te voorkomen.
6. Blijf uit de buurt van de roterende propellers en motoren.

7. Vlieg niet in de No-Fly Zone.


Gebruik van batterij

1. Zorg ervoor dat de batterijen in de juiste richting zijn geplaatst, zoals aangegeven in de handleiding.
2. Vermijd kortsluiting door de batterijen verkeerd te plaatsen en plet of knijp de batterijen niet, omdat dit het risico op een explosie kan opleveren.
3. Meng geen nieuwe en oude batterijen, omdat dit kan leiden tot een slechte prestatie van het product.
4. Gooi gebruikte batterijen zorgvuldig weg, zwerf niet rond.
5. Houd lege batterijen uit de buurt van hitte en vuur.
6. Als het apparaat langere tijd niet wordt gebruikt, verwijder dan de batterijen om mogelijke schade door batterijlekkage te voorkomen.
7. Als het apparaat langere tijd niet wordt gebruikt, verwijder dan de batterijen om mogelijke schade door batterijlekkage te voorkomen.
8. Het wordt aanbevolen om alleen de USB-oplaadkabel te gebruiken die bij de drone wordt geleverd om de batterij op te laden.
9. Sluit de batterij niet rechtstreeks aan op stopcontacten of sigarettenaanstekers in de auto.
10. Probeer de batterij op geen enkele manier te demonteren of aan te passen.
11. Gebruik de batterij niet als deze een geur afgeeft, warmte genereert, verkleurd of vervormd raakt, of er op enigerlei wijze abnormaal uitziet. Als de batterij in gebruik is of wordt opgeladen, verwijder deze dan onmiddellijk uit het apparaat of de oplader en stop het gebruik.
12. Doorboor de batterijbehuizing niet met een spijker of ander scherp voorwerp, breek hem niet open met een hamer en ga er niet op staan!
13. Laad de batterijen altijd op in een brandvrije container en uit de buurt van brandbare materialen. Laad niet op oppervlakken die vlam kunnen vatten. Dit omvat: hout, stof, tapijt of in het apparaat van de toepassing.
14. Dompel de batterij niet onder in water en laat hem niet nat worden.
15. Soldeer de batterij-aansluiting niet rechtstreeks.
16. Houd de batterij buiten bereik van kinderen of huisdieren.
17. Maak geen kortsluiting in de batterij door draden of andere metalen voorwerpen aan te sluiten op de positieve (+) en negatieve (-) polen.

Li-Po Batterij verwijdering en recycling
Afgedankte lithium-polymeer batterijen mogen niet bij het huisvuil worden geplaatst. Neem contact op met uw plaatselijke milieu- of afvalverwerkingsbedrijf of met de leverancier van uw model of uw dichtstbijzijnde Li-Po-batterijrecyclingcentrum.

ONDERHOUD

1. Reinig het product na elk gebruik met een schone, zachte doek.
2. Vermijd langdurige blootstelling aan direct zonlicht en vermijd warmteophoping op de drone.
3. Dit apparaat is niet waterdicht en mag onder geen enkele omstandigheid in water worden ondergedompeld. Het niet volledig droog houden van het apparaat zal leiden tot het uitvallen van het apparaat.
4. Controleer de oplaadstekker en andere accessoires regelmatig op tekenen van schade. Als een onderdeel van het apparaat beschadigd is, mag u niet vliegen totdat het onderhoud kan worden uitgevoerd.

VERPAKKINGSINHOUD

Nr.	Naam onderdeel	Afbeelding	Hoeveelheid
1	Drone		1
2	Zender		1
3	Camera en USB-datakabel		1
4	Camerahouder		1
5	Telefoonhouder		1
6	Drone-batterij		1
7	Propellers		8
8	Landingsgestel		2
9	Oplaad Transfer Box		1
10	Balance Charger		1
11	USB-oplaadkabels		1
12	Schroevendraaier		1
13	Propeller Spanner		1
14	Cameramat		1
15	Batterij-oplaadzak		1
16	8GB TF Card (geïnstalleerd in de camera)		1
17	Instructies voor gebruik		1

INSTALLATIE

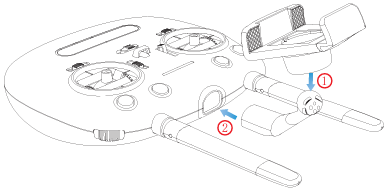

Telefoonhouder

1. Zoals op de afbeelding te zien is, installeert u de telefoonhouder op de zender. (Afb. 1)

   Afb. 1
2. Druk op de gesp op de telefoonhouder om te verwijderen. (Afb. 2)

   Afb. 2

Camera

1. Bevestig de cameramat aan de achterkant van de camera. (Afb. 3)

   Afb. 3
2. Sluit de USB-datakabel aan op de camera. (Afb. 4)

   Afb. 4
3. Installeer de camera op de camerahouder en vergrendel deze. (Afb. 5)

   Afb. 5
4. Installeer de camerahouder op de drone en sluit de USB-datakabel aan op de drone en vergrendel deze. (Afb. 6)

   Afb. 6

Landingsgestel

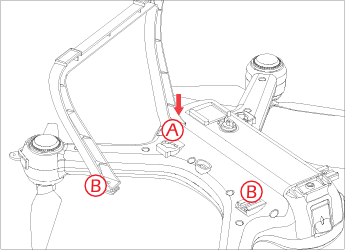

1. Zorg ervoor dat de "A"-kant van het landingsgestel in het "A"-gat op de drone wordt gestoken. (Afb. 7)

   Afb. 7

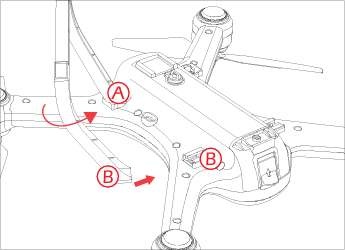

2. Draai het landingsgestel naar binnen en duw vervolgens de "B"-kant van het landingsgestel in het "B"-gat op de drone om de installatie te voltooien. (Afb. 8)

   Afb. 8

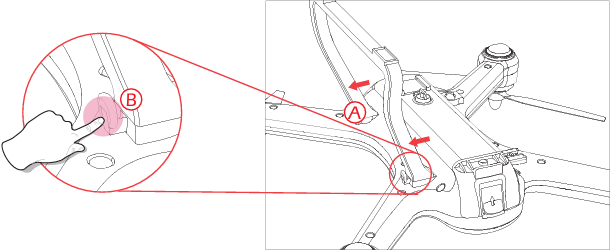

3. Druk op de gesp aan de zijkant van het landingsgestel om te verwijderen. (Afb. 9)

   Afb. 9

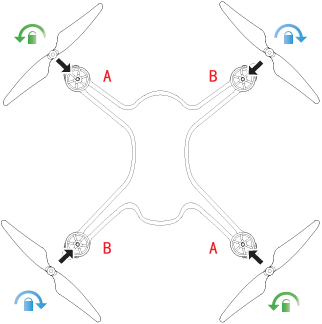

Propellers

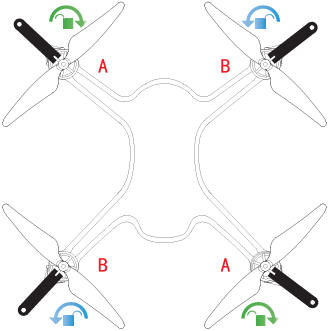

1. Installatie: Installeer de propeller op de motoras volgens de "A/B" corresponderende positie, en draai om de propeller vast te draaien volgens het "Lock"-pictogram op de propeller. (Afb. 10)

   Afb. 10
2. Verwijderen: Pak de borstelloze motor vast met de propeller-spanner en draai volgens het "ontgrendel"-pictogram op de propeller om te verwijderen. (Afb. 11)

   Afb. 11

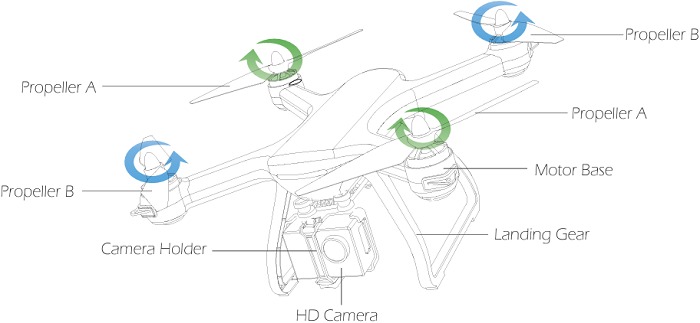

DETAILS VAN DE DRONE

DETAILS ZENDER

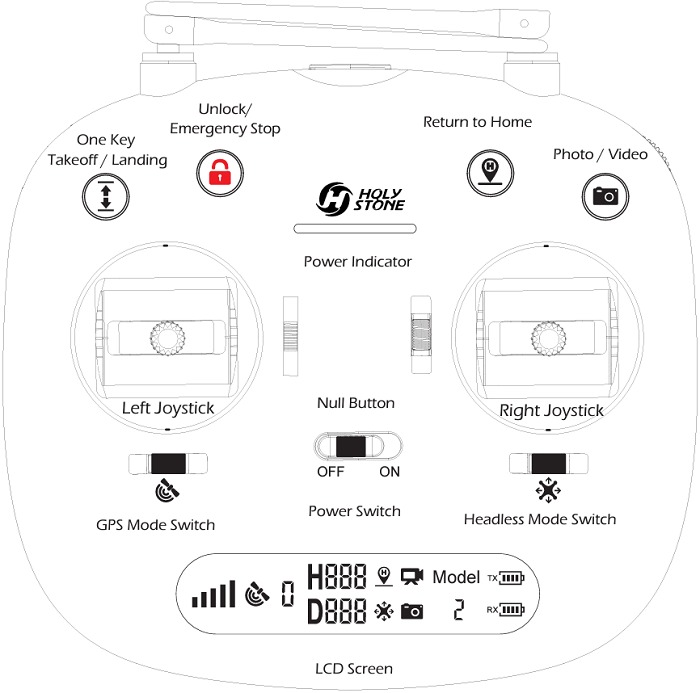

Zenderfuncties

One Key Take off /Landing: Eén knop om op te stijgen, één knop om te landen.

Unlock /Emergency Stop:
Klik op "", de motoren draaien en de drone is ontgrendeld.
Houd de knop 3 seconden ingedrukt voor Emergency Stop (Noodstop).

Return to Home: De Return to Home (Terug naar huis)-functie brengt de drone terug naar het laatst geregistreerde Home Point (Thuispunt).

Photo /Video:
Klik op "" om een foto te maken, houd de knop 2 seconden ingedrukt om een video te maken.

GPS Mode Switch:
Schakel de zender in, de standaardstatus is GPS-modus. U kunt de GPS uitschakelen door de knop te verschuiven. Controleer het pictogram "" op het LCD-scherm om te controleren of GPS aan of uit staat.

Headless Mode Switch:
Schakel de zender in, de standaardstatus is Non-headless mode (Niet-headless modus). U kunt de headless mode (headless modus) inschakelen door de knop te verschuiven. Controleer het pictogram "" op het LCD-scherm om te controleren of de headless mode (headless modus) aan of uit staat.

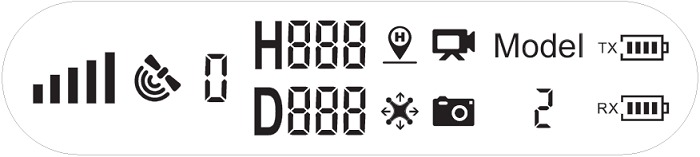

LCD-schermfuncties

Signaalsterkte

GPS-modus

Aantal satellieten

Hoogte (meter)

Afstand (meter)

One Key Return (Terugkeer met één knop)

Headless Mode (Headless modus)

Video

Foto

Throttle Mode (Throttle-modus) zender

Batterijniveau zender

Batterijniveau drone

Modusschakelaar

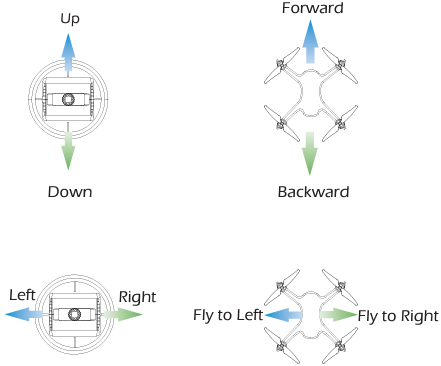

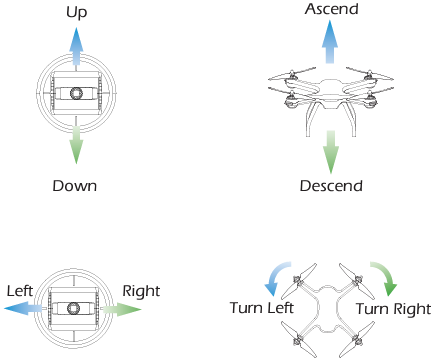

MODE 2 (Linkerhandgasklep MODE 2 is de standaardinstelling)

Left Joystick

Right Joystick

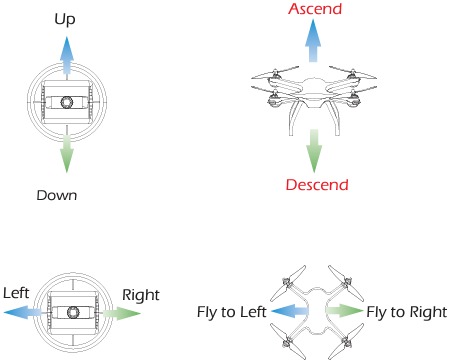

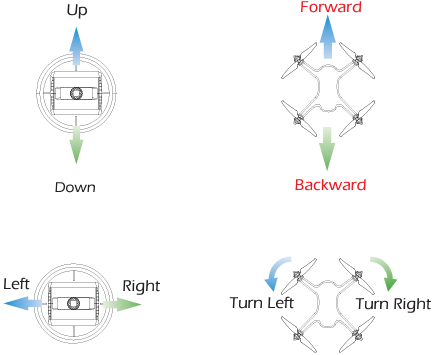

MODE 1

1. Houd de "" ingedrukt en zet vervolgens de aan/uit-schakelaar aan.
2. Druk 3 seconden op de ""-knop om MODE 1 te openen.

Left Joystick

Right Joystick

OPLADEN

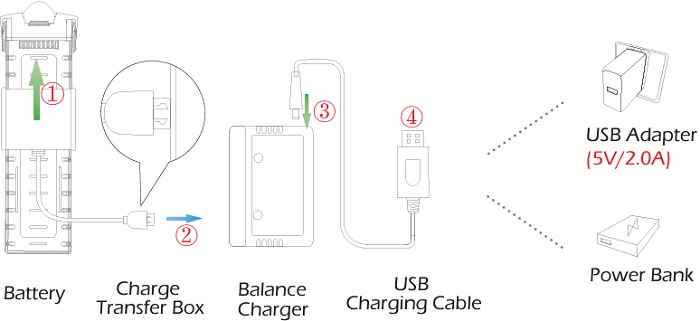

1. Sluit de batterij, de laadoverdrachtsbox, de balanslader en de USB-oplaadkabel aan.
2. Sluit de USB-oplaadkabel aan op een powerbank of een USB-adapter (5V/2.0A) om op te laden.

• Wanneer de batterij wordt opgeladen, knippert het groene lampje langzaam en brandt het rode lampje.
• Wanneer de batterij volledig is opgeladen, branden het groene en rode lampje.
• Lees voor het opladen zorgvuldig de inhoud van het gedeelte "Gebruik van de batterij" van de "Veiligheidsrichtlijnen"!
• Steek de stekker op de juiste manier in. Als deze omgekeerd wordt ingestoken, kan de batterij niet worden opgeladen.


BEDIENINGSHANDLEIDING

Alle volgende handelingen in deze handleiding zijn onder MODE 2.

App downloaden

iOS

Android APP on Google play

Scan de QR-code, maak verbinding met de App Store™ of Google™ Play en download gratis de applicatie "Ophelia GPS".

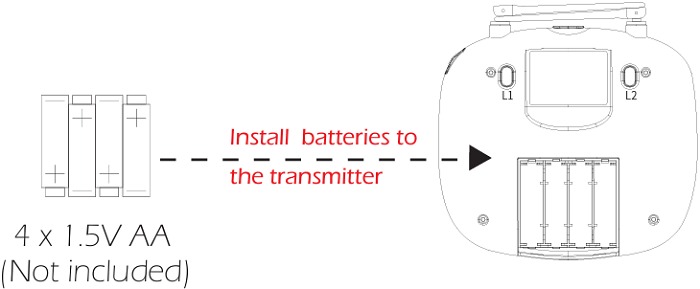

Batterij van de zender

Let altijd goed op de batterijpolariteit bij het plaatsen van de batterijen om er zeker van te zijn dat ze correct zijn geplaatst.

Batterij van de drone

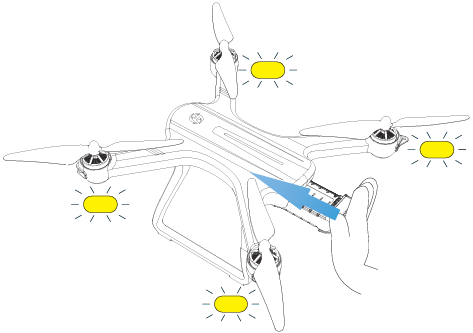

Installatie:

Duw de batterij in het batterijcompartiment, de gele ledlampjes van de drone knipperen snel.
Zorg ervoor dat u een klikgeluid hoort dat aangeeft dat de batterij stevig is geïnstalleerd.

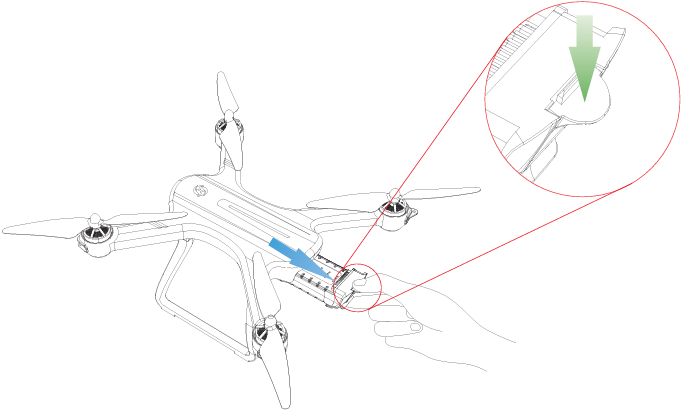

Batterij verwijderen:

Druk op de gesp aan de achterkant van de batterij terwijl u deze naar achteren trekt om de batterij te verwijderen.

Koppelen

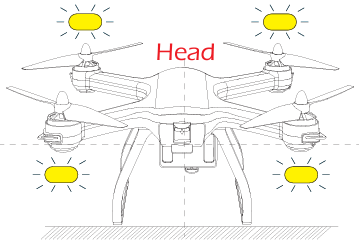

1. Plaats de drone op een vlakke ondergrond met de voorkant naar voren.

2. Houd de ""-knop ingedrukt en schuif de aan/uit-schakelaar naar rechts om de zender in te schakelen.

3. Het pictogram "" op het LCD-scherm van de zender is vol, de drone is succesvol gekoppeld.

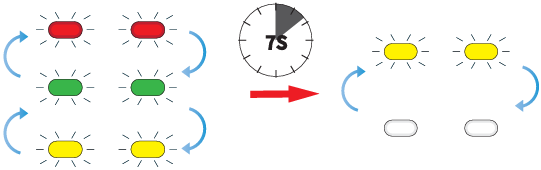

Initialisatiedetectie

Plaats de drone op een vlakke ondergrond en deze gaat naar de "Initialisatiedetectie". De rode, groene en gele ledlampjes van de drone knipperen afwisselend gedurende ongeveer 7 seconden om de eerste detectie te voltooien. Op dit moment knipperen de gele ledlampjes voor en achter de drone afwisselend.
(Als de zender niet op tijd wordt ingeschakeld nadat de drone is ingeschakeld, wordt het controlelampje geel en knippert het afwisselend.)

De gyro kalibreren

Duw beide joysticks omlaag naar de linkerbenedenhoek. Het groene ledlampje knippert. Zodra de gele ledlampjes voor en achter de drone afwisselend knipperen, is de kalibratie voltooid.

Het kompas kalibreren

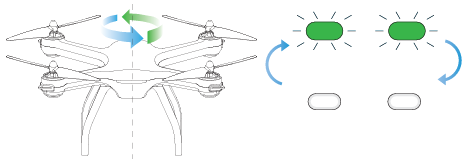

1. Houd de drone horizontaal en draai de drone ongeveer 3 cirkels. En de groene ledlampjes van de drone knipperen afwisselend. (Afb. 12)

   Afb. 12

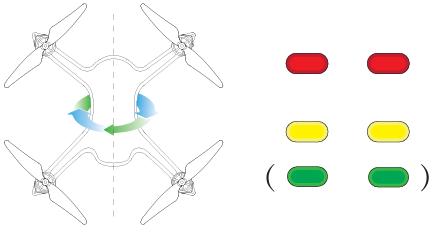

2. Houd de drone verticaal en draai de drone ongeveer 3 cirkels. De rode lampjes aan de voorkant en het gele lampje aan de achterkant worden continu (Afb. 13)

   Afb. 13
   (Als de GPS op dit punt een signaal ontvangt van 7 of meer satellieten, verandert het indicatielampje van de drone naar rood aan de voorkant en groen aan de achterkant.)

De applicatie gebruiken

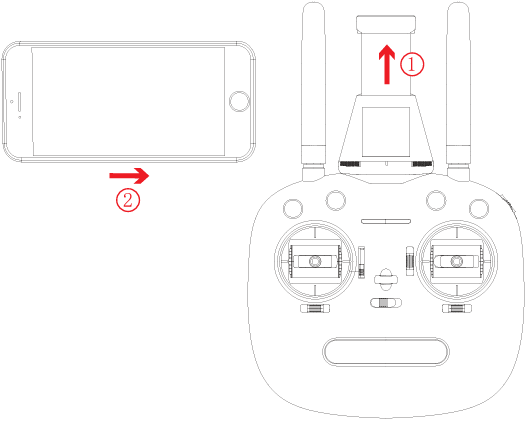

(Trek de telefoonhouder omhoog en vergrendel de telefoon.)

Verbind uw smartphone met de Wi-Fi van de drone en controleer de status van de drone op de "Ophelia GPS"-app.

1. Start op uw smartphone een zoekopdracht naar de beschikbare Wi-Fi-netwerken:
2. Selecteer het Wi-Fi-netwerk: HolyStoneFPV_*****
3. Wacht tot uw smartphone verbinding maakt met het Wi-Fi-netwerk van de drone.
   Deze verbinding wordt over het algemeen weergegeven door het Wi-Fi-logo dat op het scherm van uw smartphone verschijnt.
4. Ga naar de Ophelia GPS-applicatie.
   > De verbinding tussen uw smartphone en de drone wordt automatisch tot stand gebracht.

Ontgrendelen

De drone ontgrendelen

Nadat de kompaskalibratie is voltooid, ontgrendelt u de drone om te vliegen.

Methode 1: Druk op de Unlock (Ontgrendel)-knop (Afb. 14). De motoren draaien en de drone is ontgrendeld.

Afb. 14
Methode 2: Duw de linker joystick naar de rechterbenedenhoek en de rechter joystick tegelijkertijd naar de linkerbenedenhoek (Afb. 15) om de drone te ontgrendelen.

Afb. 15

Tips: Nadat de drone is ontgrendeld, stopt de motor automatisch met draaien als er niet binnen 10 seconden met de drone wordt gevlogen.

De drone vergrendelen

Nadat de drone op de grond is geland, trekt u de throttle stick (gasknuppel) naar de onderste positie en houdt u deze 3 seconden vast, de motor stopt onmiddellijk. De drone is nu vergrendeld.

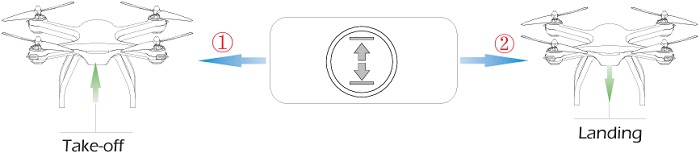

One Key Takeoff/Landing (Opstijgen/landen met één knop)

1. Nadat de drone is ontgrendeld, drukt u op de One Key Takeoff/Landing (Opstijgen/landen met één knop)-knop, de drone stijgt automatisch op en zweeft op een hoogte van ongeveer 7 ~ 11 voet.
2. Wanneer de drone vliegt, drukt u nogmaals op de One Key Takeoff/Landing (Opstijgen/landen met één knop)-knop, de drone landt automatisch op de grond.


Tips: Zorg er voor het vliegen voor dat de GPS-modus is ingeschakeld voor het geval de drone verloren gaat!

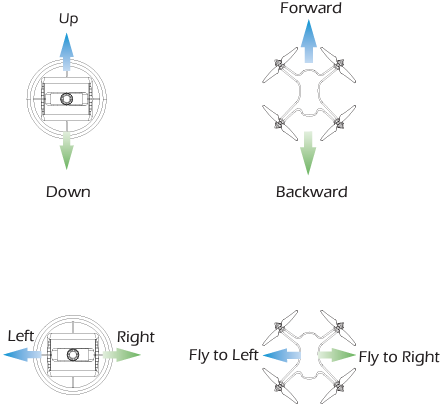

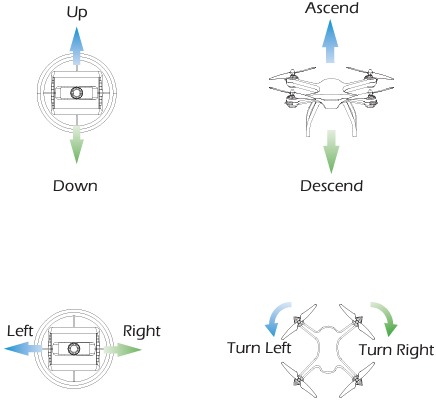

Vluchtbesturing

Bestuur de vlucht met behulp van joysticks.

Left Joystick

Right Joystick

FUNCTIEDETAILS

Transmitterkalibratie

• De transmitter is standaard gekalibreerd. Het is niet nodig om de joystick te kalibreren, tenzij de piloot een abnormale stickbeweging heeft gevoeld.
• Schakel uw drone niet in tijdens het kalibreren van de joystick voor de transmitter.

1. Houd tegelijkertijd de ""-knop ingedrukt en schuif de aan/uit-schakelaar naar rechts. (Afb. 16)

   Afb. 16
2. Druk 3 seconden op "", de transmitter geeft 3 pieptonen. (Afb. 17)

   Afb. 17
3. Draai beide joysticks, zowel links als rechts, in een volledige cirkel in een willekeurige richting gedurende 2 cirkels. (Afb. 18)

   Afb. 18
4. Druk 3 seconden op "", de transmitter piept 3 keer. De transmitterkalibratie is nu voltooid. (Afb. 19)

   Afb. 19

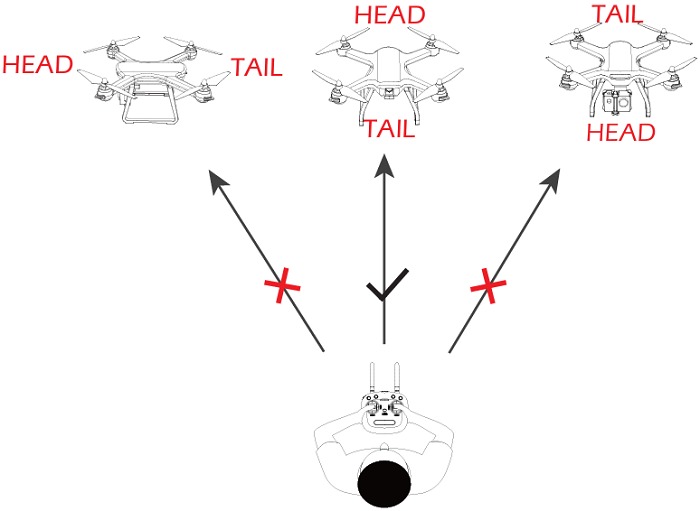

Headless-modus

1. Schuif de Headless Mode button (Headless-modusknop), wanneer het pictogram "" op het LCD-scherm verschijnt, betekent dit dat de Headless-modus wordt geactiveerd.
2. Schuif de Headless Mode button (Headless-modusknop) nogmaals, wanneer het pictogram "" op het LCD-scherm verdwijnt, betekent dit dat de Headless-modus wordt afgesloten.
   (Elke keer dat de transmitter wordt ingeschakeld, is de Headless-modus standaard uitgeschakeld.)

Zorg ervoor dat de piloot in dezelfde richting blijft staan als de drone-kop gericht is wanneer de drone opstijgt.

In de Headless-modus is de voorwaartse richting de richting waarin de kop van de drone wijst wanneer de drone opstijgt.
Om ervoor te zorgen dat de piloot de richting van de drone kan bepalen, raden we piloten aan om in dezelfde richting te blijven staan als de drone-kop gericht is wanneer de drone opstijgt.
Als dit het geval is, wanneer de piloot de richtingjoystick naar voren/achteren duwt, zal de drone naar voren/achteren naar hem/haar vliegen. Als de piloot de rechterstick naar links/rechts beweegt, zal de drone naar links/rechts bewegen ten opzichte van de piloot.

Return to Home (RTH)

De Return to Home (RTH)-functie brengt de drone terug naar het laatst opgenomen Home Point (thuispunt).
Het Home Point (thuispunt) is de locatie waarop de drone opstijgt of tijdens de vlucht, de GPS voor het eerst een signaal van 7 of meer satellieten ontvangt, de huidige positie van de drone wordt geregistreerd als het Home Point (thuispunt).

Smart RTH

Als het GPS-signaal beschikbaar is (ontvangst van 7 of meer satellieten) en het Home Point (thuispunt) eerder is vastgelegd, drukt u op de ""-knop op de transmitter, de drone vliegt terug naar het Home Point (thuispunt).
Verlaat de RTH-modus door nogmaals op de ""-knop te drukken of de Throttle Joystick (gasknuppel) te duwen.

Failsafe RTH

Als het GPS-signaal beschikbaar is (minstens 7 satellieten) en het Home Point (thuispunt) eerder is vastgelegd. Failsafe Return (veilige terugkeer) wordt geactiveerd als het transmittersignaal langer dan 6 seconden verloren is. De drone start automatisch de terugkeerprocedure en vliegt terug naar het laatst opgenomen Home Point (thuispunt). U kunt de modus "Failsafe RTH" verlaten door op de Return to Home button (Return to Home-knop) te drukken of de Throttle Joystick (gasknuppel) te duwen als het transmittersignaal is hersteld.

• Tijdens de Failsafe Return (veilige terugkeer)-procedure kan de drone geen obstakels vermijden.
• De drone kan niet terugkeren naar huis als het GPS-signaal zwak is (het aantal satellieten is minder dan 7).
• Als er geen GPS-signaal is en het transmittersignaal langer dan 6 seconden verloren is, zal de drone niet terugkeren naar huis, maar langzaam afdalen totdat hij op de grond landt en de drone vergrendelt.

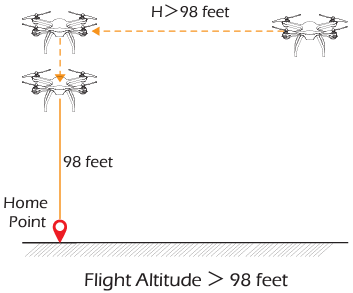

Laagspannings-RTH

1. Wanneer de achterlichten van de drone langzaam knipperen, wordt het symbool "" weergegeven op het scherm van de transmitter, wordt de First Low Voltage RTH (eerste laagspannings-RTH) geactiveerd. En de drone keert automatisch terug onder de volgende twee voorwaarden: (Op dit moment kan de drone alleen vliegen binnen een veilig bereik van niet meer dan 30 meter hoog en niet meer dan 100 meter ver.)
   1. Wanneer de vlieghoogte hoger is dan 30 meter, vliegt de drone terug boven het Home Point (thuispunt) en daalt vervolgens automatisch tot 30 meter hoog en verlaat de First Low Voltage RTH (eerste laagspannings-RTH).

   2. Wanneer de vlieghoogte lager is dan 30 meter, stijgt de drone automatisch tot 30 meter hoog en vliegt vervolgens terug boven het Home Point (thuispunt) en verlaat de First Low Voltage RTH (eerste laagspannings-RTH).

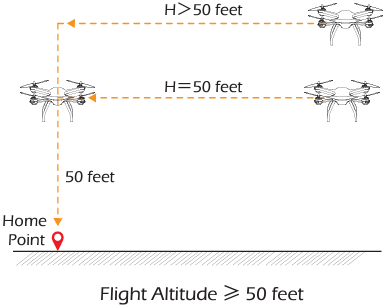

2. Wanneer de achterlichten van de drone snel knipperen, wordt het symbool "" weergegeven op het scherm van de transmitter en de transmitter klinkt "Di..., Di...". Op dit moment wordt de Second Low Voltage RTH (tweede laagspannings-RTH) geactiveerd.
   1. Wanneer de vlieghoogte hoger is dan of gelijk is aan 15 meter, behoudt de drone de huidige hoogte en keert Flight Altitude (vlieghoogte) ≥ 15 meter boven het Home Point (thuispunt) terug en daalt vervolgens verticaal.

   2. Wanneer de vlieghoogte lager is dan 15 meter, stijgt de drone automatisch tot 15 meter hoog en vliegt vervolgens terug boven het Home Point (thuispunt) en daalt verticaal.


DRONESTATUSINDICATOR

Indicatorstatus		Betekenissen
	Voor- en achterlichten knipperen snel lichtgeel.	De drone is niet verbonden met de transmitter.
	Afwisselend rode, groene en gele lichten knipperen.	Drone bevindt zich in de initialisatiedetectiestatus.
	Voorlicht wordt continu rood, achterlicht wordt continu lichtgeel.	Geen GPS-signaal of zwak GPS-signaal.
	Voorlicht wordt continu rood, achterlicht wordt continu groen.	Goed GPS-signaal.
	Voor- en achterlichten knipperen snel groen.	In de staat van gyroscoopkalibratie.
	Voor- en achterlichten knipperen afwisselend groen.	Kompas horizontale kalibratie voltooid.
	Voor- en achterlichten knipperen afwisselend geel.	Initialisatiedetectie voltooid of gyroscoopkalibratie voltooid.
	Voorlicht wordt continu rood, achterlicht knippert langzaam rood.	Ga naar de First Low Voltage RTH (eerste laagspannings-RTH).
	Voorlicht wordt continu rood, achterlicht knippert snel rood.	Ga naar de Second Low Voltage RTH (tweede laagspannings-RTH).

SPECIFICATIES

DRONE
Model: HS700
Gewicht: 580 g
Vliegtijd: 20 minuten
Motormodel: 2204 1500KV
Bedrijfstemperatuurbereik: 0° tot 40°C
Afmetingen: 220 x 220 x 155 mm

CAMERA
Video-opnamemodi: HD1920×1080p
Foto: JPEG
Video: AVI
Max. ondersteunde TF-kaarten: 32 GB (niet inbegrepen)
Bedrijfstemperatuurbereik: 0° tot 40°C

TRANSMITTER
Bedrijfsfrequentie: 2,4 GHz
Max. transmissieafstand: 3200 feet
Bedrijfstemperatuurbereik: 0° tot 40°C
Batterij: 4×1,5 V AA-batterijen (niet inbegrepen)

USB-OPLAADKABEL
Spanning: 5 V
Nominaal vermogen: ≤10 W

DRONEBATTERIJ
Capaciteit: 2800 mAh
Spanning: 7,4 V
Batterijtype: Li-po Energie: 20,72 Wh
Laadvermogen: 5~10W
Oplaadtemperatuurbereik: 5° tot 40°C
Oplaadtijd: 5~7 uur

PROBLEEMOPLOSSING

ALGEMENE INFORMATIE

FCC-mededeling:
Dit apparaat voldoet aan Deel 15 van de FCC-regels.
Het gebruik is onderworpen aan de volgende twee voorwaarden:
(1)Dit apparaat mag geen schadelijke interferentie veroorzaken.
(2)Dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

OPMERKING: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt bij radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

RF-blootstelling
De apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Dit apparaat moet worden geïnstalleerd en bediend met een minimale afstand van 20 cm tussen de radiator en uw lichaam.

IC-mededeling:
Dit apparaat voldoet aan de licentievrije RSS-standaard(en) van Industry Canada. Het gebruik is onderworpen aan de volgende twee voorwaarden:
(1)dit apparaat mag geen interferentie veroorzaken; en
(2)dit apparaat moet alle interferentie accepteren. Inclusief interferentie die een ongewenste werking van het apparaat kan veroorzaken.

CAN NMB-3 (B)
RF-blootstelling
Verklaring inzake blootstelling aan straling:
Deze apparatuur voldoet aan de IC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze apparatuur moet worden geïnstalleerd en bediend met een minimale afstand van 20 cm tussen de radiator en uw lichaam.

HOE DIT PRODUCT TE RECYCLEN

Dit symbool op het product of de bijbehorende documentatie geeft aan dat het niet met het huisvuil mag worden afgevoerd.
Ongecontroleerde afvalverwijdering kan schadelijk zijn voor het milieu of de menselijke gezondheid. Scheid uw apparaat van andere soorten afval om het op verantwoorde wijze te recyclen.
Dit zal helpen om het duurzame hergebruik van materiële hulpbronnen te bevorderen.
Wij nodigen u uit om contact op te nemen met uw winkelier of informatie in te winnen bij uw plaatselijke gemeentehuis om te achterhalen waar en hoe de drone kan worden gerecycled.

BATTERIJWAARSCHUWING

1. Het niet opvolgen van alle instructies kan leiden tot ernstig letsel, onherstelbare schade aan de batterij en kan brand, rook of een explosie veroorzaken.
2. Controleer altijd de staat van de batterij voordat u deze oplaadt of gebruikt.
3. Vervang de batterij als deze is gevallen of in geval van geur, oververhitting, verkleuring, vervorming of lekkage.
4. Gebruik nooit een andere LiPo-oplader dan de goedgekeurde. Gebruik altijd een balancerende oplader voor LiPo-cellen of een LiPo-celbalancer. Het wordt aanbevolen om geen andere oplader te gebruiken dan de oplader die bij het product is geleverd.
5. De batterijtemperatuur mag nooit hoger zijn dan 60°C (140°F), anders kan de batterij beschadigd raken of ontbranden.
6. Laad nooit op een brandbaar oppervlak, in de buurt van ontvlambare producten of in een voertuig (plaats de batterij bij voorkeur in een niet-ontvlambare en niet-geleidende container).
7. Laat de batterij nooit onbeheerd achter tijdens het laadproces. Demonteer of wijzig nooit de bedrading van de behuizing en prik nooit in de cellen. Zorg er altijd voor dat de uitgangsspanning van de oplader overeenkomt met de spanning van de batterij. Sluit de batterijen niet kort.
8. Stel de LiPo-batterij nooit bloot aan vocht of direct zonlicht en bewaar deze niet op een plaats waar de temperatuur hoger kan zijn dan 60°C (bijvoorbeeld in een auto in de zon).
9. Houd het altijd buiten bereik van kinderen.
10. Onjuist gebruik van de batterij kan leiden tot brand, explosie of ander gevaar.
11. Niet-oplaadbare batterijen mogen niet worden opgeladen. Oplaadbare batterijen mogen alleen worden opgeladen onder toezicht van een volwassene.
12. Verschillende soorten batterijen of nieuwe en gebruikte batterijen mogen niet worden gemengd.
13. Batterijen moeten met de juiste polariteit worden geplaatst.
14. De voedingsklemmen mogen niet worden kortgesloten. Inspecteer regelmatig de transformator of batterijlader op schade aan het snoer, de stekker, de behuizing en andere onderdelen en ze mogen niet worden gebruikt totdat de schade is gerepareerd.
15. De verpakking moet worden bewaard omdat deze belangrijke informatie bevat.
16. Het speelgoed mag alleen worden aangesloten op apparatuur van klasse II met het symbool.

EU RF-vermogen (EIRP): 10dBm (2413MHz ~ 2461 MHz)

1. De maximale bedrijfstemperatuur van de EUT is 45°C en mag niet lager zijn dan -10°C.
2. Het apparaat voldoet aan de RF-specificaties wanneer het apparaat op 0 mm van uw lichaam wordt gebruikt.
3. Conformiteitsverklaring.

Wij, Xiamen Huoshiquan Import & Export CO., LTD, verklaren hierbij dat de essentiële eisen in overeenstemming met Richtlijn 2014/53/EU, RoHS-richtlijn 2011/65/EU en Veiligheidsrichtlijn 2009/48/EG volledig zijn nagekomen op ons product met onderstaande aanduiding:
Productnaam: MODEL MET AFSTANDSBEDIENING/RADIOBESTUURD
Model/Merk: HS700/HOLYSTONE
De conformiteitsverklaring is beschikbaar op het volgende adres: http://www.holystone.com/Download/CE/HS700_EU_DOC.pdf
Dit product kan in alle EU-lidstaten worden gebruikt.

INFORMATIE OVER DE FABRIKANT

Gefabriceerd door
Xiamen Huoshiquan Import & Export CO., LTD
Room 703,No. 813-2 Xiahe Road, Siming District, XIAMEN, China
+1(855) 888-6699

FAA-REGISTRATIE: VOLG ALLE FEDERALE, STAAT- EN LOKALE FAA-WETTEN. HET KAN NODIG ZIJN OM UZELF EN UW DRONE BIJ DE FAA TE REGISTREREN.

Na ontvangst van het registratiebewijs moet u uw unieke FAA-registratienummer op de drone markeren op welke manier dan ook, zoals met een permanente marker, label of gravure. Dit nummer moet direct toegankelijk zijn en in een staat worden gehouden die leesbaar is bij een nauwkeurige visuele inspectie

Vlieg NIET met de drone in de buurt van luchthavens of andere niet-geautoriseerde gebieden. Volg alle regels voor de samenvatting van de Federal Aviation Administration (FAA) voor Small Unmanned Aircraft Systems (sUAS).
Lees: Academy of Model Aeronautics (AMA) Know Before You Fly belangrijke informatiebrochure.

Referenties

• Holy Stone - Voor de mooie momenten
• http://www.holystone.com/Download/CE/HS700_EU_DOC.pdf

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Holy Stone HS700 Quadcopter Handleiding

Beschikbare talen
