Holy Stone HS420 Handleiding

ONDERHOUD

1. Maak de drone na elk gebruik schoon met een schone, zachte doek.
2. Vermijd langdurige blootstelling aan direct zonlicht en vermijd warmteophoping op de drone of batterijen.
3. Dit apparaat is niet waterdicht en mag onder geen enkele omstandigheid worden ondergedompeld of aan water worden blootgesteld. Als het apparaat niet volledig droog wordt gehouden, zal dit leiden tot een defect en permanente schade aan het apparaat. Houd er rekening mee dat, hoewel het droog kan zijn waar u zich bevindt, regendruppels of nevel van een rivier of waterval uw drone kunnen beschadigen waar deze vliegt.
4. Controleer regelmatig de oplaadstekker en andere accessoires op tekenen van schade. Als een onderdeel van het apparaat of de kabels beschadigd is, vermijd dan gebruik of opladen totdat de beschadigde onderdelen zijn vervangen.

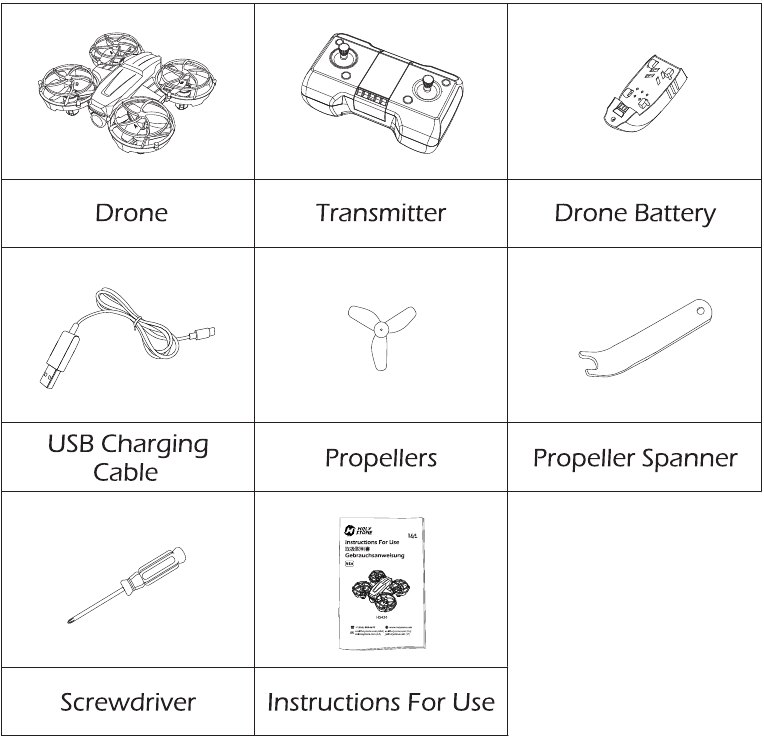

INHOUD VAN DE VERPAKKING

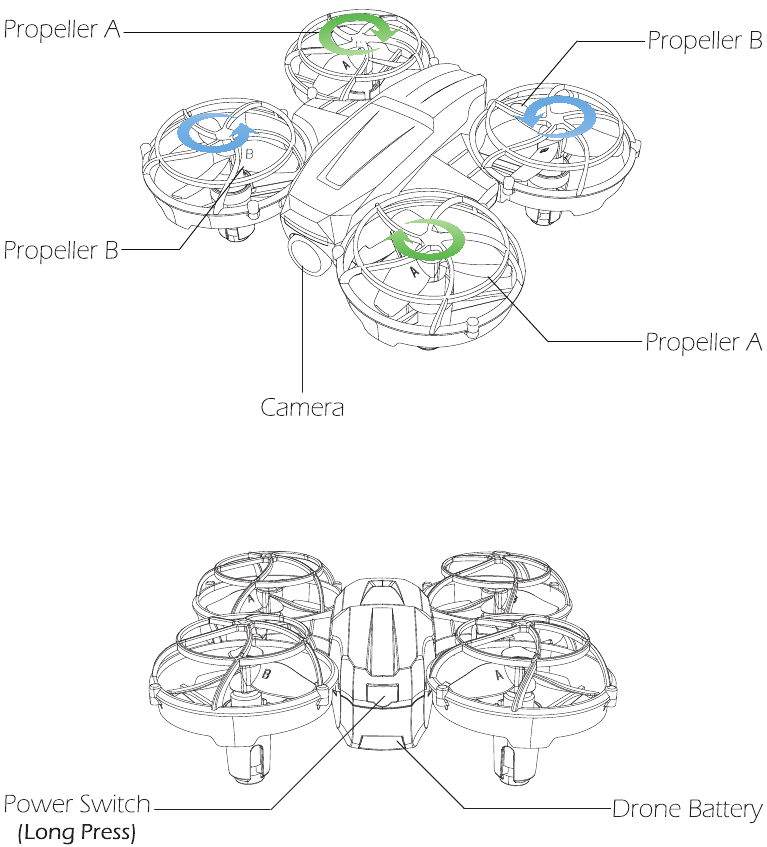

PRODUCTDETAILS

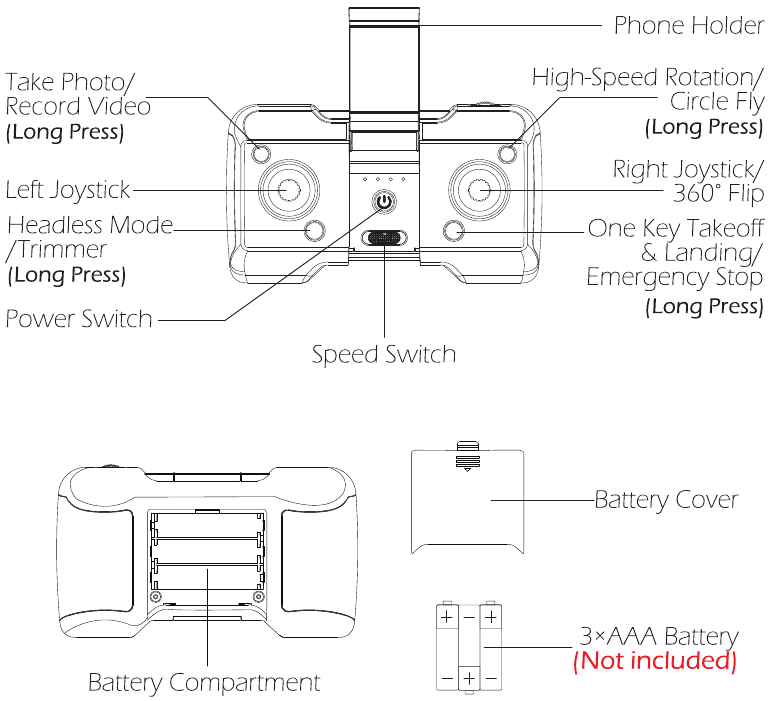

DETAILS ZENDER

Open het batterijklepje aan de achterkant van de zender, plaats de drie AAA-batterijen (niet inbegrepen) in het batterijcompartiment en sluit het batterijklepje om de installatie te voltooien.

• Let er bij het plaatsen van de batterijen op de positieve en negatieve polariteit van de batterij om een correcte plaatsing van de batterijen te garanderen.
• Gebruik geen oude en nieuwe batterijen door elkaar.

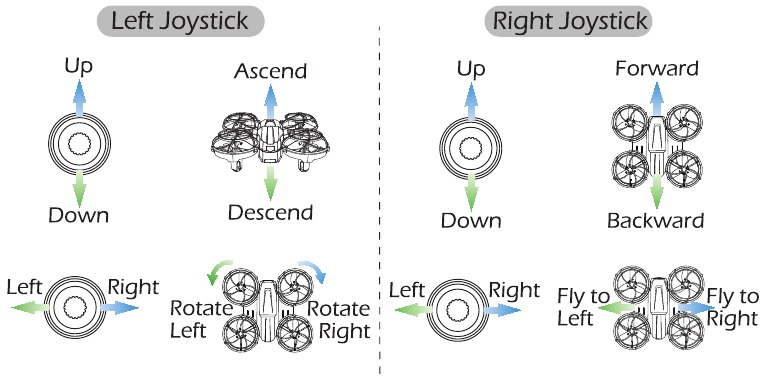

JOYSTICK-MODUS

MODUS 2

(Linker gashendel MODUS 2 is de standaardinstelling.)

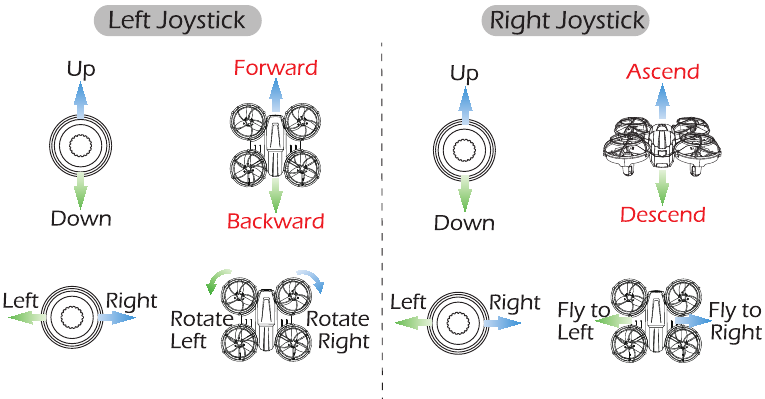

MODUS 1

Om naar Modus 1 te gaan, zet u de zender aan terwijl u de Trimmer-knop ingedrukt houdt. (Laat de Trimmer-knop niet los totdat de zender is ingeschakeld.)

INSTALLATIE

Batterij van de unit

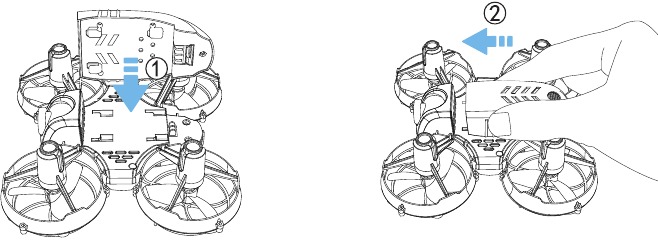

Installatie:
Zoals in de bovenstaande afbeelding wordt weergegeven, installeert u de batterij op de gesp aan de achterkant van de drone en duwt u deze naar voren. Wanneer u een klik hoort, is de batterij geïnstalleerd. Zorg ervoor dat de batterij goed is geïnstalleerd.

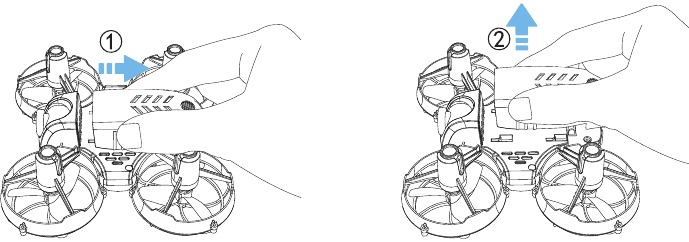

Verwijdering:
Zoals in de bovenstaande afbeelding wordt weergegeven, houdt u de twee zijkanten van de batterij ingedrukt en trekt u deze naar achteren, verwijder vervolgens de batterij naar boven.

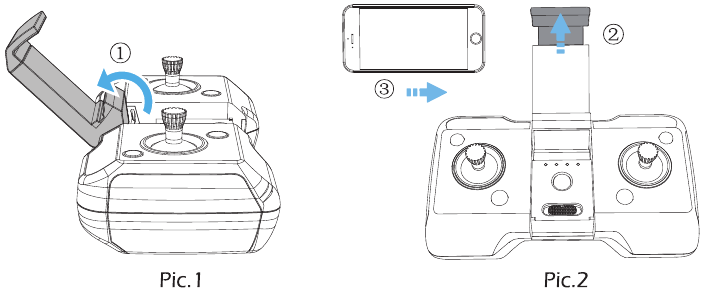

Telefoonhouder

Zoals hierboven weergegeven, opent u de telefoonhouder volledig (Afb. 1). Pas de houder voor de mobiele telefoon op en neer aan aan de grootte van uw mobiele telefoon (Afb.2)

WAARSCHUWING BIJ LAGE BATTERIJSPANNING

1. Wanneer de batterij van de drone bijna leeg is, knipperen de indicatielampjes op de drone continu en zendt de zender continu pieptonen uit.
2. Wanneer de batterijen van de zender bijna leeg zijn, knipperen de aan/uit-indicatielampjes van de zender continu en zendt de zender pieptonen uit. Wanneer dit gebeurt, moet de piloot de batterijen van de zender vervangen.

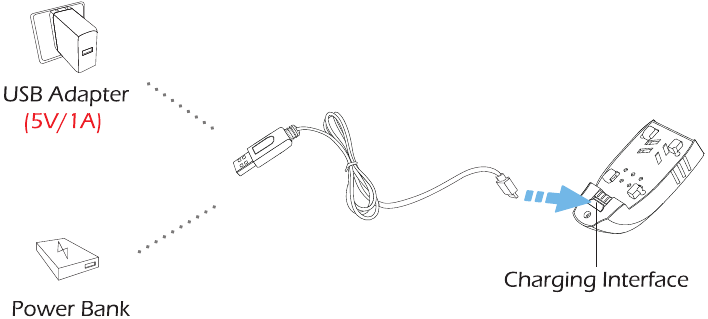

OPLADEN

1. Sluit de batterij aan op de USB-oplaadkabel.
2. Sluit de USB-oplaadkabel aan op een USB-oplaadpoort op de powerbank of USB-adapter (5V/1A).
3. Wanneer de batterij wordt opgeladen, is het indicatielampje op de USB-oplaadkabel rood.
   Wanneer de batterij volledig is opgeladen, wordt het indicatielampje op de oplaadkabel groen.
4. De oplaadtijd is ongeveer 60 minuten.

• Lees voor het opladen de instructies in het gedeelte "Gebruik van de batterij" van de "Veiligheidsrichtlijnen" zorgvuldig door!
• Laad een batterij NIET onmiddellijk na een vlucht op, omdat de temperatuur te hoog kan zijn. Wacht tot deze is afgekoeld tot kamertemperatuur voordat u hem weer oplaadt.

DE APP GEBRUIKEN

App downloaden

iOS

Android-app in Google Play

Scan de QR-code, maak verbinding met de App Store of Google Play en download de "Holy-Stone-FPV"-applicatie gratis.
Vereiste besturingssystemen: iOS 9.0 of later/Android 5.0 of later.

Verbinding maken met Wi-Fi

Verbind uw telefoon met het Wi-Fi-netwerk dat door de drone is gemaakt. U kunt de status van de drone controleren in de "HolyStone-FPV" -app.

1. Zorg ervoor dat Bluetooth, mobiele data en VPN zijn uitgeschakeld. Ga naar de Wi-Fi-instellingen van uw telefoon en klik op Wi-Fi om naar de Wi-Fi van de drone te zoeken.
   (Zorg ervoor dat u de drone inschakelt voordat u naar de Wi-Fi-instellingen op uw telefoon gaat)
2. Selecteer het Wi-Fi-netwerk: HolyStoneFPV-******.
3. Wacht een paar seconden totdat uw telefoon verbinding maakt met de Wi-Fi van de drone.
4. Ga naar de "HolyStone-FPV" -applicatie.
   • De verbinding tussen uw telefoon en de drone wordt automatisch tot stand gebracht

Let op: Het Wi-Fi-netwerk dat door de drone is gemaakt, heeft geen toegang tot internet.

GEBRUIKSAANWIJZING

Alle volgende bewerkingen in deze handleiding gebruiken MODUS 2.

Koppelen

1. Druk lang op de aan/uit-schakelaar om de drone in te schakelen, het indicatielampje van de drone blijft knipperen.

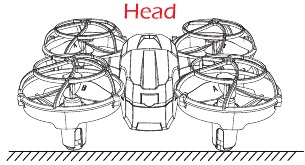

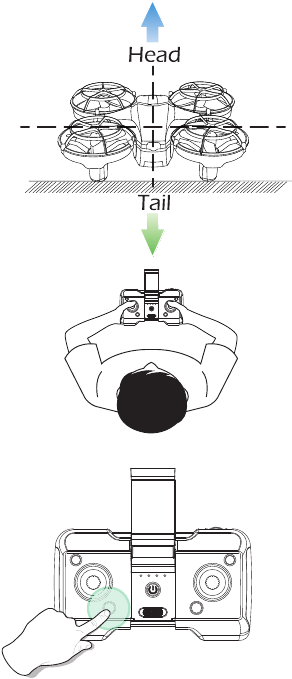

2. Plaats de drone op een vlakke en waterpas ondergrond met de kop naar voren en de staart naar de piloot.

3. Druk lang op de aan/uit-schakelaar om de zender in te schakelen en u hoort het "DiDi"-geluid, waarna de indicatielampjes blijven knipperen.

4. Duw de linker joystick omhoog en vervolgens omlaag om de drone met de zender te koppelen. De indicatielampjes op de drone gaan continu branden als de drone succesvol is gekoppeld.


De gyro kalibreren

Duw de linker joystick en de rechter joystick tegelijkertijd naar de rechterbenedenhoek om de gyro te kalibreren. De zender zendt een lange pieptoon uit en het indicatielampje op de drone knippert en gaat vervolgens continu branden, wat aangeeft dat de kalibratie is voltooid.

Tip: Om een stabiele vlucht te garanderen, raden we aan dat de piloot de gyro elke keer na het koppelen van de drone en na een crash kalibreert.

Automatisch opstijgen

Er zijn twee manieren om de drone op te laten stijgen.

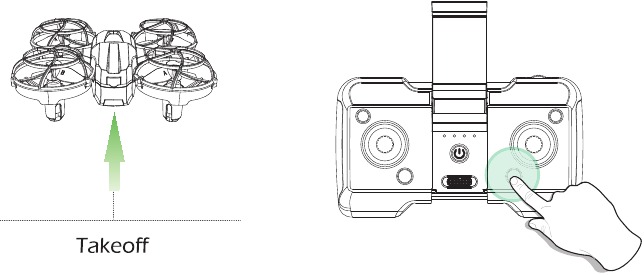

Methode 1:
Na het koppelen/kalibreren, drukt u kort op de knop One Key Takeoff/Landing (Eén toets opstijgen/landen), de drone stijgt automatisch op en blijft op 1,5 meter hoogte hangen. Op dit moment kunt u deze drone besturen met behulp van de joysticks.

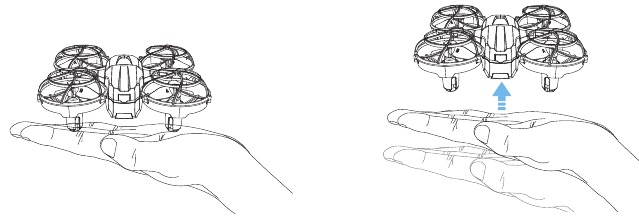

Methode 2:
Na het koppelen/kalibreren pakt u de drone op en legt u deze plat op uw handpalm. Gooi de drone voorzichtig in de lucht en hij blijft op zijn plaats hangen

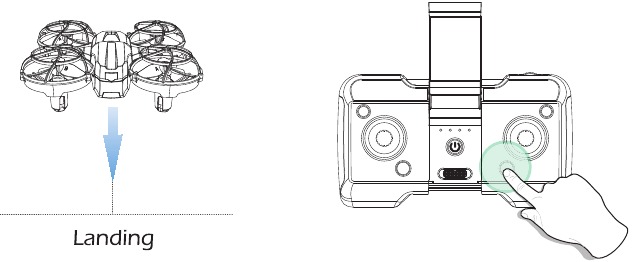

Eén toets landen

Tijdens de vlucht drukt u kort op de knop One Key Takeoff/Landing (Eén toets opstijgen/landen), de drone landt automatisch op de grond.

FUNCTIE DETAILS

Trimmer

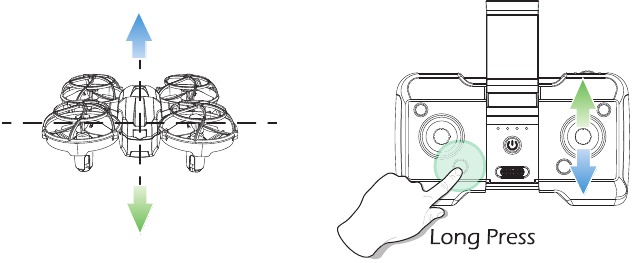

F/B zijwaartse vliegtrim: als de drone de neiging heeft om naar voren te drijven, drukt u op de Trimmer-knop en laat u deze niet los terwijl u de rechterjoystick omlaag duwt om de drone in evenwicht te brengen. Als de drone de neiging heeft om naar achteren te drijven, drukt u op de Trimmer-knop en laat u deze niet los terwijl u de rechterjoystick omhoog duwt om de drone in evenwicht te brengen.

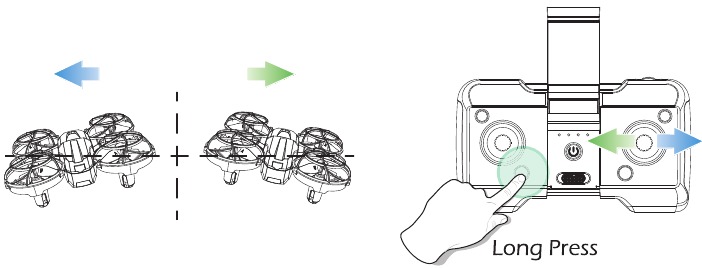

L/R zijwaartse vliegtrim: als de drone de neiging heeft om naar links te drijven, drukt u op de Trimmer-knop en laat u deze niet los terwijl u de rechterjoystick naar rechts duwt om de drone in evenwicht te brengen. Als de drone de neiging heeft om naar rechts te drijven, drukt u op de Trimmer-knop en laat u deze niet los terwijl u de rechterjoystick naar links duwt om de drone in evenwicht te brengen.

Snelheidsschakelaar

Deze drone wordt geleverd met 2 snelheidsmodi (Laag/Hoog: zoals hierboven weergegeven, drukt u op de Speed Switch (Snelheidsschakelaar)-knop om de zender een "Di"-geluid te laten uitzenden, wat een lage snelheid aangeeft. Druk de Speed Switch (Snelheidsschakelaar)-knop naar rechts, de zender zendt een "DiDi"-geluid uit, wat een hoge snelheid aangeeft.

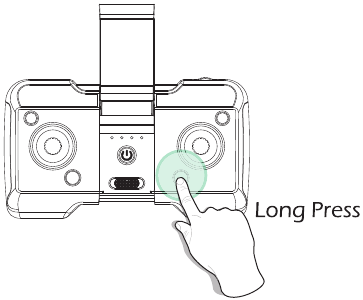

Noodstop

De Emergency Stop (Noodstop)-functie mag alleen in noodgevallen tijdens de vlucht worden gebruikt om schade of letsel te voorkomen.

Houd de One Key Takeoff/Landing (One-key opstijgen/landen)-knop lang ingedrukt, de motoren stoppen onmiddellijk. De drone valt onmiddellijk naar beneden.

Let op: Houd er rekening mee dat u het risico loopt dat de drone breekt als deze over een grote afstand valt of iets raakt met een hoge snelheid

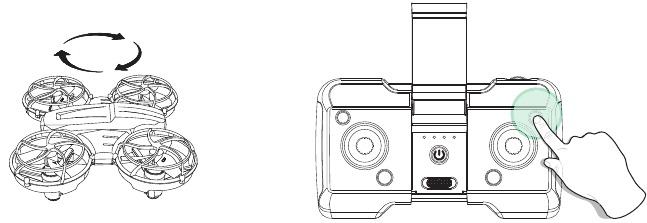

Hoge snelheid rotatie

Druk tijdens de vlucht kort op de High-Speed Rotation (Hoge snelheid rotatie)-knop, de zender maakt een "Di"-geluid, wat aangeeft dat de drone de High-Speed Rotation (Hoge snelheid rotatie) ingaat. De drone verlaat de High-Speed Rotation (Hoge snelheid rotatie)-functie automatisch na 10 seconden, of u kunt ook de rechterjoystick in een willekeurige richting duwen om de rotatie te stoppen.

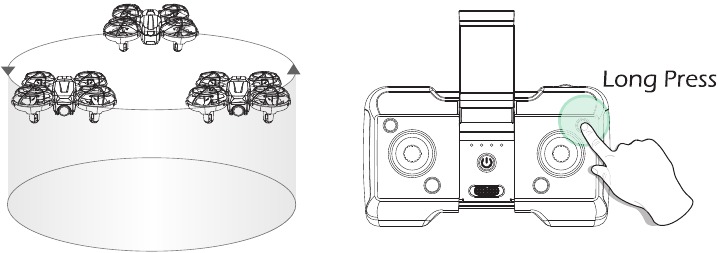

Cirkelvliegen

Houd tijdens de vlucht de Circle Fly (Cirkelvliegen)-knop lang ingedrukt, de zender maakt een lang "Dj"-geluid, wat aangeeft dat de drone het Circle Fly (Cirkelvliegen) ingaat. Deze drone verlaat de Circle Fly (Cirkelvliegen)-functie automatisch na 10 seconden, of u kunt ook de rechterjoystick in een willekeurige richting duwen om het Circle Fly (Cirkelvliegen) te verlaten.

Altitude-hold Function (Hoogte-vasthoudfunctie)

De drone is ontworpen met een altitude-hold function (hoogte-vasthoudfunctie) om zijn hoogte te behouden na het loslaten van de linkerjoystick. (De linkerjoystick springt automatisch terug naar het midden)

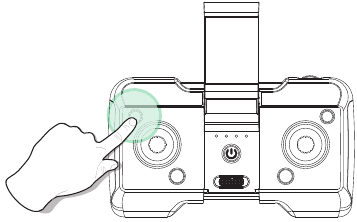

Foto maken/video opnemen

Foto maken: druk kort op de Take Photo/Record Video (Foto maken/video opnemen)-knop, de zender zendt een "Di"-geluid uit, de indicatielampjes van de drone knipperen één keer, wat aangeeft dat de camera één foto heeft gemaakt.

Video opnemen: houd de Take Photo/Record Video (Foto maken/video opnemen)-knop lang ingedrukt, de zender zendt een "DiDi"-geluid uit, de indicatielampjes van de drone knipperen twee keer, wat aangeeft dat de camera video opneemt. Houd de knop opnieuw lang ingedrukt om de Record Video (Video opnemen) te verlaten.

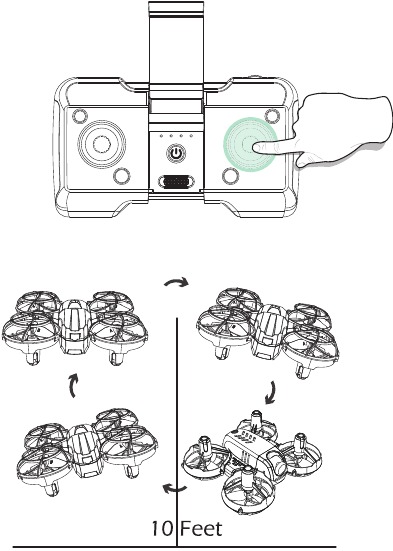

360 Flip

Wanneer u bekend bent met alle functies van de drone, kunt u deze fantastische flip-modus proberen. Wanneer u de drone minstens 3 meter vliegt, drukt u de Right Joystick (Rechterjoystick) op de zender omlaag, duw vervolgens de rechterjoystick Forward/Backward (Vooruit/Achteruit) of Left/Right (Links/Rechts), en de drone zal een flip uitvoeren in de overeenkomstige richting.

Tip: Deze functie presteert beter wanneer de batterij volledig is opgeladen. Als u geen handelingen uitvoert na het betreden van de 360° Flip, drukt u nogmaals kort op de rechterjoystick om de 360°Flip te verlaten.

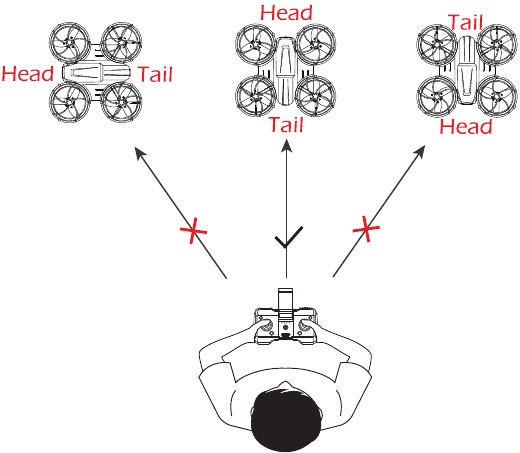

Headless Mode (Headless-modus)

Maak uzelf eerst vertrouwd met de Headless Mode (Headless-modus)-functie voordat u deze modus gebruikt. Anders is het gemakkelijk om de drone kwijt te raken en onnodig verlies te veroorzaken.

1. Na het koppelen/kalibreren, drukt u kort op de Headless Mode (Headless-modus)-knop op de zender. In Headless Mode (Headless-modus) blijft het indicatielampje van de drone knipperen en piept de zender voortdurend.
2. Druk nogmaals kort op de Headless Mode (Headless-modus)-knop en u hoort een pieptoon van de zender, wat aangeeft dat de drone de Headless Mode (Headless-modus) verlaat.

Zorg ervoor dat de piloot in dezelfde richting blijft kijken als de drone bij het opstijgen.

In de Headless Mode (Headless-modus) zorgt het vooruitduwen van de rechterjoystick ervoor dat de drone vliegt in de richting waarin de kop van de drone wijst bij het opstijgen. Om ervoor te zorgen dat de piloot de richting van de drone tijdens de vlucht kan bepalen, raden we aan dat de piloot in dezelfde richting blijft kijken als de drone bij het opstijgen. Door dit te doen, is het zeker dat wanneer de piloot de rechterjoystick vooruit/achteruit duwt, de drone vooruit/achteruit vliegt in de richting van de piloot. Als de piloot de rechterjoystick naar links/rechts duwt, beweegt de drone naar links en rechts ten opzichte van de piloot.

SPECIFICATIES

• DRONE
  Model: HS420
  Gewicht. 31g/1.1oz
  Maximale vliegtijd: 6 minuten (per batterij)
  Motor model: 6 15
  Bedrijfstemperatuurbereik. 32° tot 104°F (0° tot 40°C)
  Afmetingen: 84 x 90 x 34 mm
• DRONE BATTERIJ
  Capaciteit: 300mAh
  Spanning. 3.7 V
  Batterijtype: Lithium-ion-polymeerbatterij
  Oplaadtemperatuurbereik. 41° tot 104°F (5° tot 40°C)
  Oplaadtijd: 60 minuten (Afhankelijk van het laadvermogen en het resterende batterijvermogen)
• ZENDER
  Werkfrequentie 2452-2474MHz
  Maximale vliegafstand: 330 voet/100 m (Buitenshuis en onbelemmerd)
  Bedrijfstemperatuurbereik: 32° tot 104°F (0° tot 40°C)
  Batterijtype: 3*1.5V AAA-batterij (Niet inbegrepen)
• CAMERA
  Werkfrequentie: 2417MHz
  Lenshoek. 65°
  Handmatig instelbaar bereik -90°~0°
  Fotoresolutie: 1280 x 720P
  Videoresolutie: 1280 x 720P@20fps
  Maximale transmissieafstand: 98 voet/30 m (Buitenshuis en onbelemmerd)
  Fotoformaten. JPEG
  Videoformaten: MP4/AVI
  Bedrijfstemperatuurbereik: 32° tot 104°F (0° tot 40°C)
• USB-OPLAADKABEL
  Ingang: 5V/1A
  Nominaal vermogen: ≤5W

VEILIGHEIDSVOORSCHRIFTEN

Controleer voor gebruik

1. Dit product is een uiterst nauwkeurige drone die verschillende elektronische stabiliteits- en controlemechanismen integreert. Zorg ervoor dat u deze drone zorgvuldig en correct configureert om een veilige, ongevalvrije werking te garanderen.
2. Zorg ervoor dat de batterijen van de drone en de zender schoon, onbeschadigd en volledig opgeladen zijn voor elk gebruik.
3. Zorg ervoor dat alle propellers onbeschadigd zijn en in de juiste richting zijn geïnstalleerd.
4. Voer voor elk gebruik een grondige controle van het product uit. Inspecteer de integriteit van de onderdelen, eventuele tekenen van scheuren en slijtage aan de propellers, het batterijvermogen en de effectiviteit van de indicator, enz. Als er een probleem wordt gevonden na het controleren van de drone. gebruik deze dan niet totdat het probleem is opgelost.

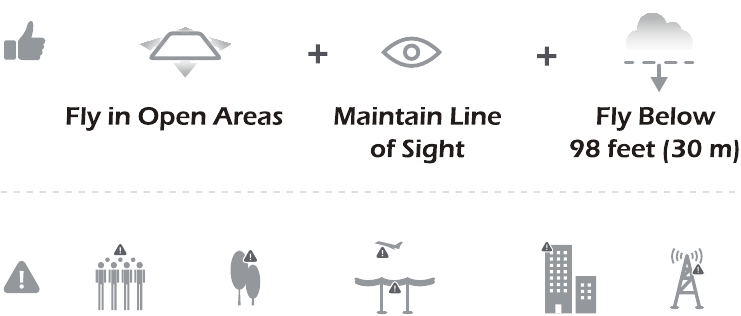

Vluchtomgeving

Vermijd vliegen boven of in de buurt van obstakels. mensenmassa's, hoogspanningsleidingen. bomen, luchthavens of watermassa's.
Vlieg NIET in de buurt van sterke elektromagnetische bronnen, zoals elektriciteitsleidingen en basisstations, omdat dit het ingebouwde kompas kan beïnvloeden.

Gebruik deze drone NIET in slechte weersomstandigheden zoals regen, sneeuw, mist en wind.

Operationele vereisten

1. Gebruik dit product NIET om bewegende voertuigen te volgen.
2. Schakel tijdens de vlucht de motoren alleen uit in geval van nood
3. Wanneer de batterij bijna leeg is, brengt u de drone terug naar uw startpunt.
4. Gebruik dit product NIET als u zich moe voelt, medicijnen gebruikt of zich onwel voelt en alcohol drinkt.
5. Wees u bewust van het geluidsvolume dat de drone produceert. Zorg ervoor dat u afstand houdt om gehoorbeschadiging te voorkomen
6. Blijf uit de buurt van de draaiende propellers en motoren.

7. Vlieg NIET in ruimtes waar drones verboden zijn. Respecteer de privacy van mensen door niet met uw drone in de buurt van anderen te vliegen.


Gebruik van de batterij

1. Zorg ervoor dat de batterijen in de juiste richting zijn geplaatst, zoals aangegeven in de handleiding.
2. Vermijd kortsluiting door de batterijen correct te plaatsen en de batterijen niet te pletten of samen te drukken, aangezien dit brand of een explosie kan veroorzaken.
3. Meng GEEN nieuwe en oude batterijen, omdat dit kan leiden tot slechte prestaties van het product
4. Gooi gebruikte batterijen zorgvuldig weg, laat geen afval achter en recycle waar mogelijk
5. Stel lege batterijen NIET bloot aan hitte of vuur, omdat ze kunnen exploderen.
6. Als het apparaat langere tijd niet wordt gebruikt, verwijder dan de batterijen om mogelijke schade aan de drone door batterijlekkage te voorkomen.
7. Gebruik alleen de USB-oplaadkabel die bij de drone wordt geleverd om de batterij op te laden
8. Sluit de batterij NIET rechtstreeks aan op stopcontacten of sigarettenaanstekeraansluitingen van de auto, omdat dit uw batterij beschadigt omdat deze een ander voltage hebben.
9. Probeer de batterij op geen enkele manier uit elkaar te halen of aan te passen
10. Gebruik de batterij NIET als deze een geur afgeeft, warmte genereert. verkleurt, vervormt of er op een andere manier abnormaal uitziet. Als een van deze situaties zich voordoet terwijl de batterij in gebruik is of wordt opgeladen, verwijder deze dan onmiddellijk uit het apparaat of de oplader en stop het gebruik
11. Doorboor de batterijbehuizing NIET met een spijker of een ander scherp voorwerp, breek hem niet open met een hamer en ga er niet op staan! Gooi deze batterij weg of recycle deze, omdat dit persoonlijk letsel of schade aan uw drone kan veroorzaken.
12. Laad de batterijen altijd op op een vuurvaste ondergrond en uit de buurt van brandbare materialen. Laad NIET op op oppervlakken die vlam kunnen vatten, zoals hout, stof, tapijt.
13. Dompel de batterij NIET onder in water en maak hem niet nat.
14. Soldeer de batterijaansluiting op geen enkele manier.
15. Houd batterijen buiten bereik van kinderen of huisdieren.
16. Sluit de batterij NIET kort door draden of andere metalen voorwerpen aan te sluiten op de positieve (+) en negatieve (-) polen

NEEM CONTACT MET ONS OP

Aarzel niet om contact met ons op te nemen als u verdere ondersteuning nodig heeft.
16:00 - 07:00 uur (PST)
usa@holystone.com (Amerika)
ca@holystone.com (Canada)
eu@holystone.com (Europa)
jp@holystone.com (Japan)
+1 (855) 8884699

Scan deze code met Live Chat voor online ondersteuning

INFORMATIE OVER DE FABRIKANT
Gefabriceerd door
Xiamen Huoshiquan Import & Export CO.,LTD.
Adres Unit 1, Room 501, Hongxiang Building, No.258 Hubin Nan Road, Sming District, Xiamen, China
+1(855) 888-6699
www.holystone.com
