Sonos Playbar Handleiding

Inhoud

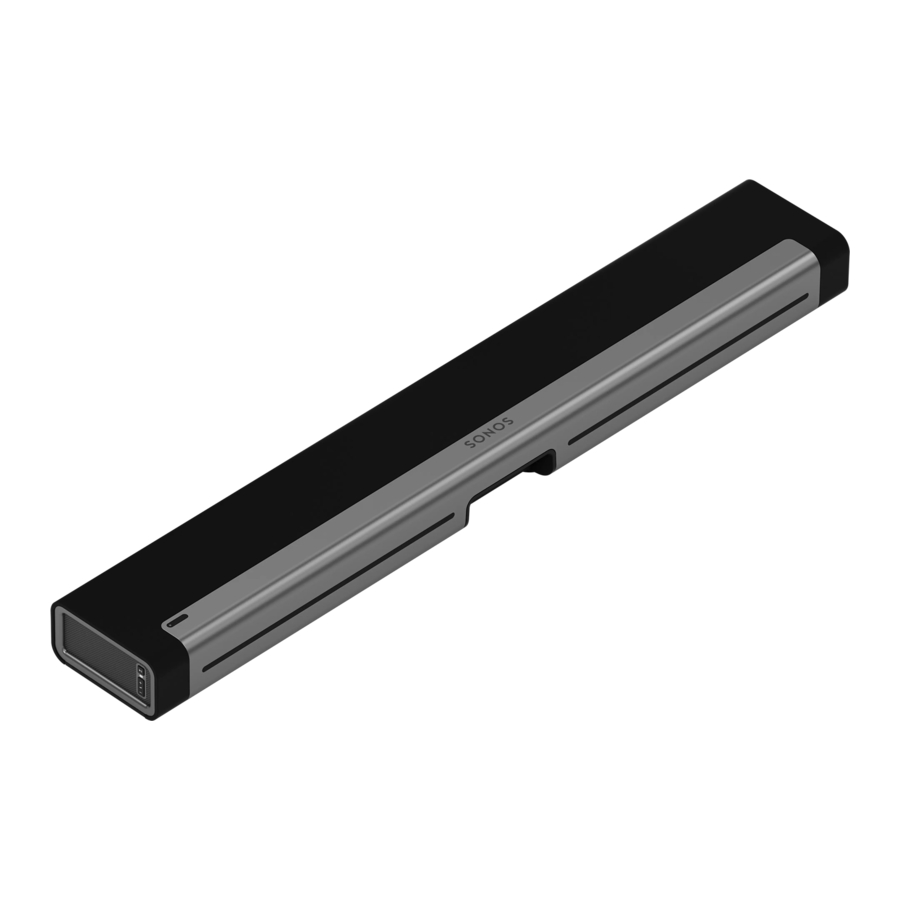

Playbar

Home theater soundbar en streaming muziekluidspreker in één—

  • Geavanceerd ontwerp met 9 luidsprekers.
  • Eenvoudige installatie met twee kabels. Eén voor stroom. Eén voor je tv.
  • Horizontaal boven of onder de tv te monteren of plat op een tv-meubel te plaatsen.
  • Gemakkelijk uit te breiden. Voeg een Sub en twee Sonos-luidsprekers toe voor 5.1 surround sound. Zie voor meer informatie Sonos home theater.
  • Werkt met Sonos S2 of Sonos S1 (voor Android en iOS).
  • Zie Aan de slag wanneer je klaar bent om een Playbar aan je Sonos-systeem toe te voegen.

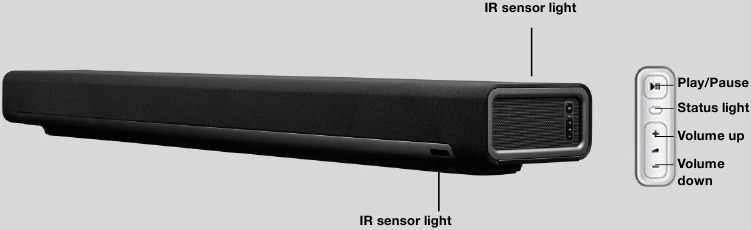

Playbar

Let op: De grilldoek is niet verwijderbaar. Geknoei met de doek kan je Playbar beschadigen.

Bediening en lampjes

Volume hoger (+) Volume lager (-) Druk hierop om het volume aan te passen.
Let op: Je kunt ook de app en de afstandsbediening gebruiken.
Play/Pause (Afspelen/Pauze)
  • Druk één keer om muziek af te spelen of te pauzeren.
  • Druk twee keer om naar het volgende nummer te gaan (indien van toepassing op de geselecteerde muziekbron).
  • Druk drie keer om terug te gaan naar het vorige nummer.
  • Houd ingedrukt om de muziek die in een andere kamer speelt toe te voegen.
Let op: Je kunt niet vooruit of terug springen wanneer je naar een radiostation luistert.
Statuslampje Geeft de status aan. Meer informatie
Als het lampje storend is, kun je het uitschakelen in de instellingen van je kamer.
IR-sensorlampje De IR-sensor (infrarood) ontvangt signalen die door een afstandsbediening worden verzonden. Wanneer de Playbar een volume- of mute-opdracht ontvangt, wordt het IR-lampje kort weergegeven. Je kunt deze instelling zo aanpassen dat het lampje nooit wordt weergegeven in de kamerinstellingen.

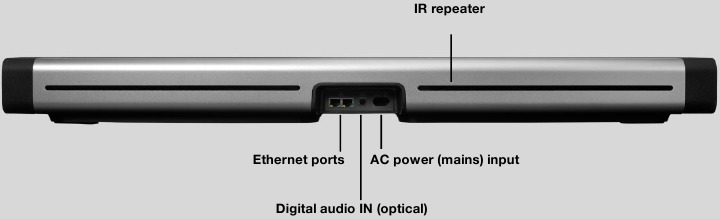

Aansluitpaneel

Aansluitpaneel

Ethernet-poorten (2) Gebruik de meegeleverde Ethernet-kabel als je verbinding wilt maken met een router, computer of network-attached storage (NAS)-apparaat (optioneel).
Digitale audio IN (optisch) Gebruik een optische audiokabel om de Playbar op je tv aan te sluiten.
AC-stroom (netvoeding) ingang Gebruik alleen het meegeleverde netsnoer (het gebruik van een netsnoer van een andere partij maakt je garantie ongeldig).
Let op: Steek het netsnoer stevig in totdat het gelijk ligt met de luidspreker.
IR-repeater Zorgt ervoor dat de opdrachten van je afstandsbediening je tv bereiken als de Playbar voor de tv is geplaatst.
Deze instelling is standaard ingeschakeld, maar kan worden uitgeschakeld in de kamerinstellingen.

Selecteer een locatie

Je kunt de Playbar aan een muur boven of onder je tv monteren of op een dressoir plaatsen.

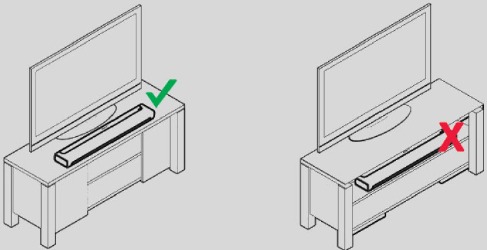

Geplaatst op een dressoir

  • Plaats horizontaal op een stabiele en vlakke ondergrond op minstens 50 mm (2") van de tv.
  • Niet verticaal of op de zijkant plaatsen.
  • Blokkeer de IR-sensor van de tv niet.
  • Voor de beste geluidskwaliteit plaats je het aansluitpaneel naar de tv gericht (het Sonos-logo staat dichter bij de tv).
  • Niet in een kast of op een plank plaatsen.
  • Houd beide uiteinden van de Playbar op minstens 30 cm (1') afstand van een muur of andere obstakties.

Geplaatst op een dressoir

Aan de muur gemonteerd

Zie Muurmontage om de Playbar aan een muur te bevestigen.

Sluit de kabels aan

Voordat je begint

  1. Koppel bestaande home theater- of surround sound-apparatuur los van je tv.
  2. Sluit externe apparaten, zoals een kabelbox of dvd-speler, rechtstreeks op je tv aan.

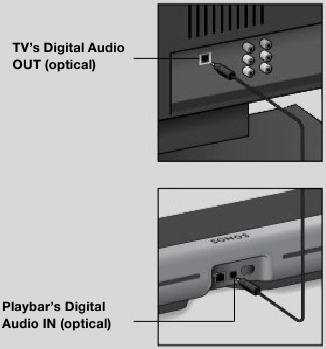

Sluit de soundbar aan op je tv

  1. Verwijder de beschermkap van elk uiteinde van de optische audiokabel.
  2. Sluit de optische audiokabel van de digitale audio UIT (optisch) van je tv aan op de digitale audio IN (optisch) van de Playbar. Draai of buig de kabel niet.

Let op: De digitale audio IN-poort van de Playbar en de optische kabel zijn 'D-vormig'—zorg ervoor dat de connector correct in de poort past.

Sluit de soundbar aan op je tv


Verwijder de beschermkappen van elk uiteinde van de optische audiokabel voordat je deze insteekt.

Sluit het netsnoer aan

Sluit het netsnoer aan en steek de Playbar in het stopcontact. Duw het netsnoer stevig aan totdat het gelijk ligt met het oppervlak.

Als je de app niet hebt, download deze dan uit de app store. Je zult hem gebruiken om je Sonos-systeem in te stellen en te bedienen. Zie Aan de slag.

Muurmontage

Je kunt de Playbar aan een muur boven of onder een aan de muur gemonteerde tv monteren. Gebruik de Playbar-muurmontagekit. Je kunt deze kopen op www.sonos.com. Volg de instructies in de kit.


Gebruik geen andere hardware om de Playbar te monteren.

Richtlijnen

  • Houd bij montage onder een tv minimaal 25 mm (1") ruimte tussen de Playbar en de tv.
  • Houd bij montage boven een tv minimaal 50 mm (2") ruimte tussen de Playbar en de tv.
  • Behoud de audiokwaliteit: zorg ervoor dat het aansluitpaneel van de tv af is gericht.
  • Houd beide uiteinden van de Playbar op minstens 30 cm (1 ft.) afstand van een muur of andere obstakties.

Let op: Sluit de stroom- en audiokabels aan op de Playbar voordat je deze aan de muur monteert.

Wat je nodig hebt

  • Afplaktape
  • Puntig gereedschap (zoals een priem)
  • Kruiskopschroevendraaier
  • Elektrische boormachine met kruiskopbevestiging

Let op: Er zijn 2 reserve schroeven (en pluggen) in de kit inbegrepen. Gebruik deze om extra versteviging te bieden als je dat wilt.

  1. Plak de sjabloon boven of onder je tv op de muur. Gebruik een waterpas.
    Muurmontage stap 1

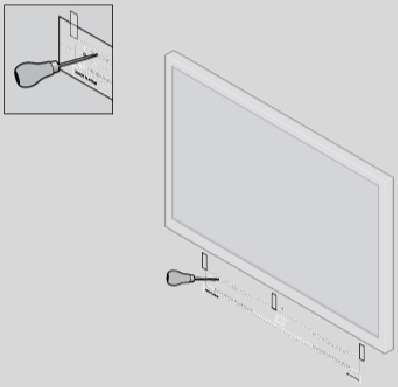

  2. Gebruik een puntig gereedschap om door de sjabloon te prikken en de montagegaten te markeren. Markeer dichter bij de hoeken van de gaten.
    Muurmontage stap 2
  3. Verwijder de sjabloon.
  4. Boor proefgaten.

Informatie over muurmontage

Muurmateriaal Voorboren Gebruik muurpluggen Gebruik schroeven
Houten stijl 1/8" (3 mm) boor Nee Ja
Gipsplaat (geen stijl) 3/16" (4.5 mm) boor Ja Ja
Harde wandplaat of dubbele plaat 3/16" (4.5 mm) boor Ja Ja
Pleister 1/4" (6.5 mm) boor Ja Ja
Beton of baksteen 1/8" (3 mm) boor Ja Ja

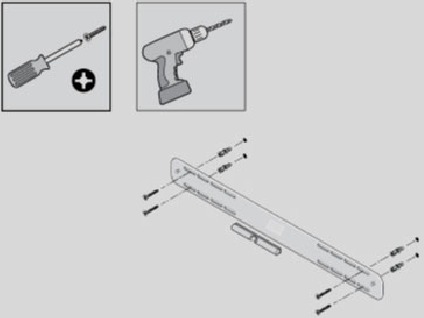

  1. Steek de muurpluggen in en zet ze vast (gebruik de pluggen niet als je in hout boort).
    Muurmontage stap 3
  2. Plaats de beugel op de muur en draai de schroeven losjes aan om de beugel vast te zetten. Controleer met een waterpas en draai vervolgens de schroeven vast.

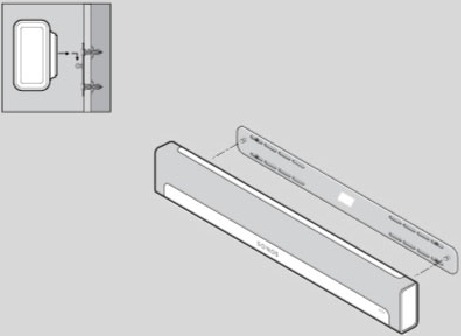

  3. Hang de Playbar veilig aan de beugelpennen.
    Muurmontage stap 4

Specificaties

Functie Beschrijving
Audio
Versterker Negen digitale klasse D-versterkers die perfect zijn afgestemd op de negen speciale luidsprekerdrivers en de akoestische architectuur.
Tweeter Drie tweeters zorgen voor de helderste en helderste hoogfrequente respons.
Mid-Woofer Zes mid-woofers geven je het volledige scala aan geluidseffecten en muziek van de linker- en rechterkanalen, en heldere, duidelijke dialogen vanuit het midden. Mid-woofers werken samen als een phased speaker array, dus wat je hoort komt overeen met wat je op het scherm ziet.
Systeemvereisten Tv met optische audio-uitgang, breedbandinternet en een Sonos-app. Tv met internetverbinding is niet vereist.
Netwerk*
Draadloze connectiviteit Maakt verbinding met je WiFi-thuisnetwerk met elke 802.11b/g/n-router. 802.11n-only netwerkconfiguraties worden niet ondersteund—je kunt de routerinstellingen wijzigen in 802.11b/g/n of een Sonos-product op je router aansluiten.
Ethernet-poort (2) Twee 10/100 Mbps Ethernet-poorten. Je kunt een Sonos-product rechtstreeks op je router aansluiten als je WiFi instabiel is.
Algemeen
Stroomvoorziening Automatisch schakelende 100-240 V, 50-60 Hz 2A AC universele ingang.
Afmetingen (H x B x D) 85 mm (H) x 900 mm (B) x 140 mm (D)
Gewicht 5,4 kg (11,9 lb)
Bedrijfstemperatuur 32°F tot 104°F (0°C tot 40°C)
Opslagtemperatuur -4°F tot 158°F (-20°C tot 70°C)
Meerdere oriëntaties Monteer de Playbar aan de muur boven of onder je tv, of leg hem plat op je tv-tafel.
Bediening Gebruik je afstandsbediening, spraak, aanraakbediening of de Sonos-app.
Ondersteunde apparaten De Playbar maakt verbinding met je tv met behulp van een enkele optische kabel en speelt alle bronnen af die op de tv zijn aangesloten, inclusief kabelboxen en gameconsoles.
Inhoud van de verpakking Playbar, AC-netsnoer, optische audiokabel en Quickstart-gids.

* Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
