DEERC D20 - Mini Drone Handleiding

DISCLAIMER & WAARSCHUWING

1. Lees deze Disclaimer & Waarschuwing en Veiligheidsrichtlijnen zorgvuldig door voordat u ons product gebruikt. Dit product wordt niet aanbevolen voor mensen onder de 14 jaar. Door dit product te gebruiken, gaat u akkoord met deze disclaimer en verklaart u dat u deze volledig hebt gelezen. U gaat ermee akkoord dat u verantwoordelijk bent voor uw eigen gedrag en eventuele schade veroorzaakt tijdens het gebruik van dit product, en de gevolgen daarvan. U stemt ermee in dit product alleen te gebruiken voor doeleinden die correct zijn en in overeenstemming met de lokale voorschriften, voorwaarden en alle toepasselijke beleidsregels en richtlijnen die Deerc beschikbaar kan stellen.
2. Wanneer u dit product gebruikt. zorg ervoor dat u zich strikt houdt aan de specificatievereisten en veiligheidsrichtlijnen die in dit document worden vermeld. De Deerc is NIET verantwoordelijk voor persoonlijk letsel, materiële schade, juridische geschillen en alle andere nadelige gebeurtenissen veroorzaakt door de schending van de veiligheidsinstructies of als gevolg van een andere factor.

VEILIGHEIDSRICHTLIJNEN

Controleren voor gebruik

1. Dit product is een uiterst nauwkeurige drone die verschillende elektronische stabiliteits- en controlemechanismen Integreert. Zorg ervoor dat u deze drone zorgvuldig en correct instelt om een veilige, ongevalvrije werking te garanderen.
2. Zorg ervoor dat de batterijen van de drone en de zender schoon, onbeschadigd en volledig opgeladen zijn.
3. Zorg ervoor dat alle propellers onbeschadigd zijn en in de juiste richting zijn geïnstalleerd.
4. Voer voor elk gebruik een grondige controle van het product uit. Inspecteer de integriteit van de onderdelen, eventuele tekenen van scheuren en slijtage van de propeller, het batterijvermogen en de effectiviteit van de indicator, enz. Als er na een volledige controle problemen worden gevonden, gebruik het product dan niet voordat het probleem is opgelost.

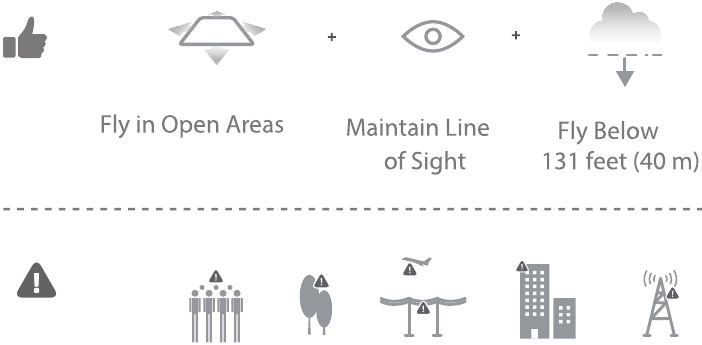

Vliegomgeving

Vermijd vliegen boven of in de buurt van obstakels, drukte, hoogspanningsleidingen, bomen, luchthavens of watermassa's.
Vlieg NIET in de buurt van sterke elektromagnetische bronnen zoals hoogspanningsleidingen en basisstations, omdat dit van invloed kan zijn op het ingebouwde kompas.

Gebruik de drone NIET in slechte weersomstandigheden zoals regen, sneeuw, mist en harde wind.

Bedrijfsvoorschriften

1. Volg geen rijdende voertuigen.
2. Schakel tijdens de vlucht de motor alleen uit in geval van nood.
3. Vlieg de drone zo snel mogelijk terug naar u toe wanneer de batterij bijna leeg is.
4. Dit product mag niet worden gebruikt tijdens het drinken van alcohol, als u zich moe voelt, medicijnen gebruikt of enig fysiek ongemak ervaart.
5. Let op het geluidsvolume dat de drone produceert. Houd afstand om gehoorbeschadiging te voorkomen.

Blijf uit de buurt van de roterende propellers en motoren.

No Fly Zone

Gebruik van batterij

1. Zorg ervoor dat de batterijen in de juiste richting zijn geplaatst, zoals weergegeven in de handleiding.
2. Vermijd kortsluiting door de batterijen verkeerd te plaatsen en plet of knijp de batterijen niet, omdat dit het risico op een explosie met zich mee kan brengen.
3. Meng geen nieuwe en oude batterijen, omdat dit kan leiden tot slechte prestaties van het product.
4. Gooi gebruikte batterijen voorzichtig weg, laat ze niet rondslingeren.
5. Houd lege batterijen uit de buurt van hitte en vuur.
6. Als het apparaat langere tijd niet wordt gebruikt, verwijder dan de batterijen om mogelijke schade door batterijlekkage te voorkomen.
7. Als het apparaat langere tijd niet wordt gebruikt, verwijder dan de batterijen om mogelijke schade door batterijlekkage te voorkomen.
8. Het wordt aanbevolen om alleen de USB-oplaadkabel te gebruiken die bij de drone wordt geleverd om de batterij op te laden.
9. Sluit de batterij niet rechtstreeks aan op stopcontacten of sigarettenaansteker-aansluitingen in de auto.
10. Probeer de batterij op geen enkele manier te demonteren of te wijzigen.
11. Gebruik de batterij niet als deze een geur afgeeft, warmte genereert, verkleurt of vervormt, of er op een andere manier abnormaal uitziet. Als de batterij in gebruik is of wordt opgeladen, verwijder deze dan onmiddellijk uit het apparaat of de oplader en stop het gebruik.
12. Doorboor de batterijbehuizing niet met een spijker of ander scherp voorwerp, breek hem niet open met een hamer en ga er niet op staan!
13. Laad de batterijen altijd op in een vuurvaste container en uit de buurt van brandbare materialen. Laad niet op oppervlakken die vlam kunnen vatten. Dit omvat: hout, stof, tapijt of in het apparaat van de toepassing.
14. Dompel de batterij niet onder in water en laat hem niet nat worden.
15. Soldeer de batterijaansluiting niet direct.
16. Houd de batterij buiten bereik van kinderen of huisdieren.
17. Maak geen kortsluiting in de batterij door draden of andere metalen voorwerpen aan te sluiten op de positieve (+) en negatieve (-) aansluitingen.

Li-Po Batterij verwijdering & recycling

Afgedankte lithium-polymeerbatterijen mogen niet bij het huisvuil worden geplaatst. Neem contact op met uw plaatselijke milieu- of afvalverwerkingsbedrijf of de leverancier van uw model of uw dichtstbijzijnde Li-Po-batterijrecyclingcentrum.

ONDERHOUD

1. Reinig het product na elk gebruik met een schone, zachte doek.
2. Vermijd langdurige blootstelling aan direct zonlicht en vermijd ophoping van warmte op de drone.
3. Dit apparaat is niet waterdicht en mag onder geen enkele omstandigheid in water worden ondergedompeld. Het niet volledig droog houden van het apparaat zal leiden tot het uitvallen van het apparaat.
4. Controleer regelmatig de oplaadstekker en andere accessoires op tekenen van schade. Als een onderdeel van het apparaat beschadigd is, vlieg dan niet totdat er onderhoud kan worden uitgevoerd.

INHOUD VAN DE VERPAKKING

Drone	Zender	Dronebatterij	USB-oplaadkabel
Propellerbescherming	Reservepropellers	Schroevendraaier	Gebruiksaanwijzing

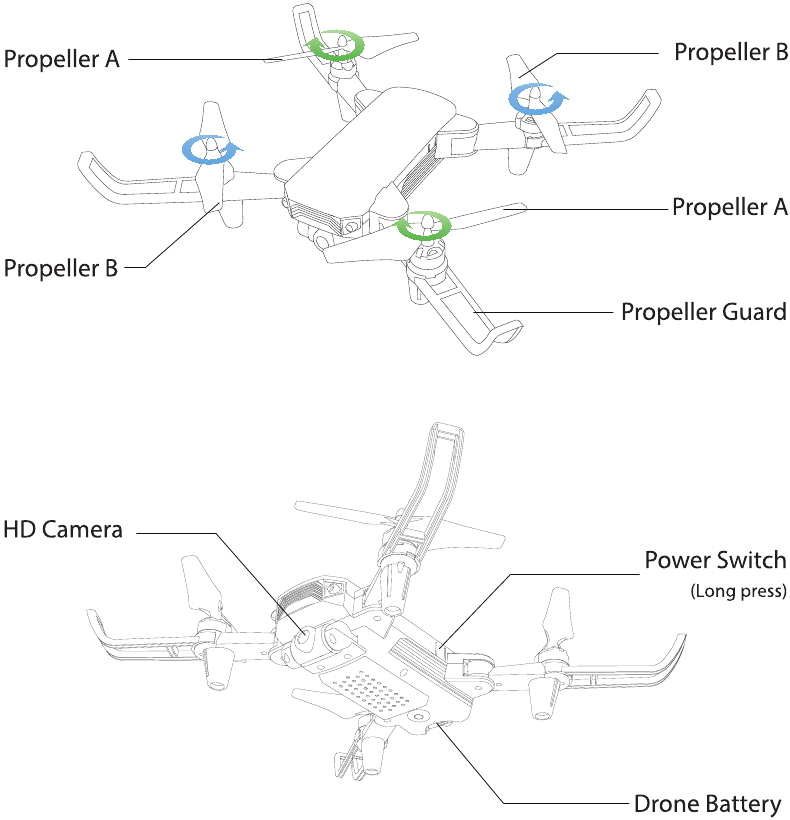

DETAILS VAN DE DRONE

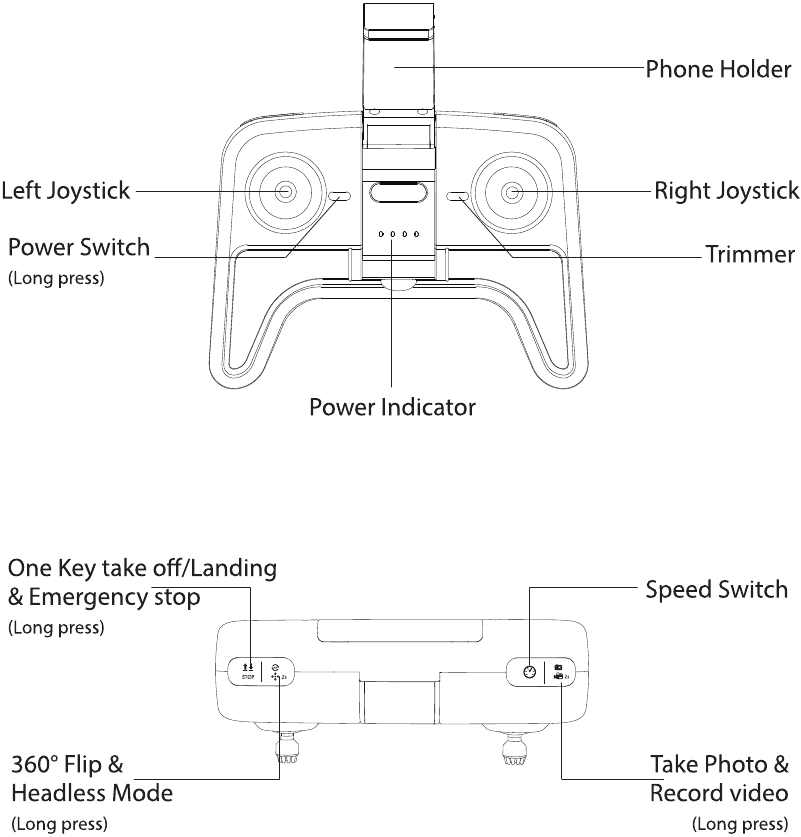

DETAILS ZENDER

JOYSTICK-MODUS

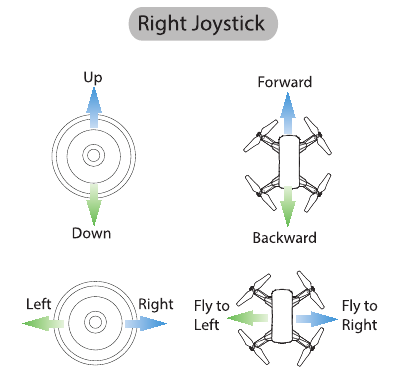

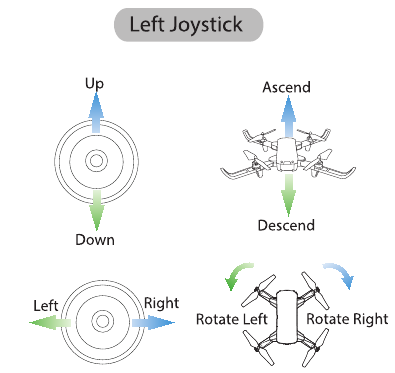

MODUS 2 (Standaardinstelling)

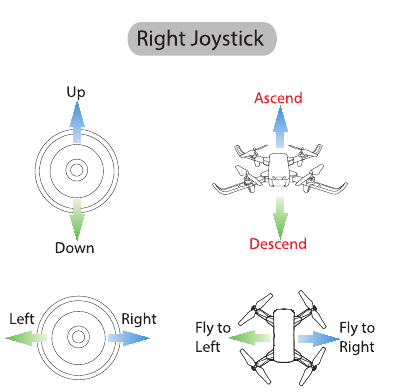

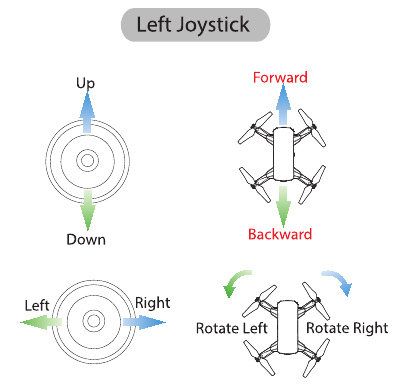

MODUS 1

Om MODUS 1 te openen, zet u de zender aan terwijl u de knop "Speed Switch" ingedrukt houdt. (Laat de knop "Speed Switch" niet los totdat de zender is ingeschakeld.)

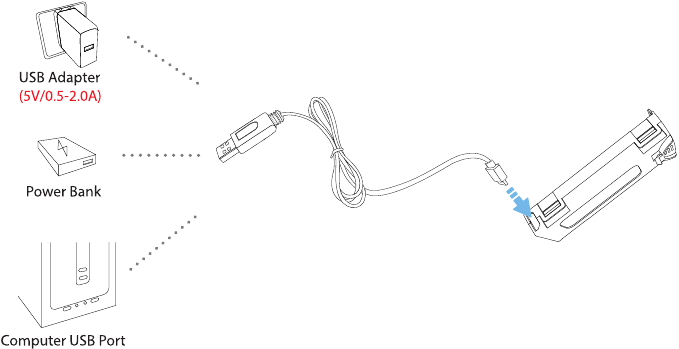

DE BATTERIJ OPLADEN

1. Wanneer de batterij van de drone bijna leeg is, knipperen de indicatielampjes op de drone continu. Ongeveer één minuut later landt de drone automatisch op een laag batterijvermogen.
2. Verwijder de batterij en sluit de USB-oplaadkabel aan op de batterij-oplaadinterface.
3. Sluit de USB-oplaadkabel aan op een USB-oplaadpoort op de computer, powerbank of USB-adapter (5V / 0,5 tot 2,0 A).
4. Het rode indicatielampje op de USB-oplaadkabel gaat branden wanneer de batterij wordt opgeladen en gaat uit wanneer de batterij volledig is opgeladen.
5. Oplaadtijd: ongeveer 80 minuten.

Lees voor het opladen zorgvuldig de inhoud van het gedeelte "Gebruik van batterij" van de "Veiligheidsrichtlijnen"!

INSTALLATIE

Propeller

1. Installeer de propeller op de motoras volgens de overeenkomstige positie "A / B". (Afb. 1)

2. Gebruik een schroevendraaier om de schroef te draaien en vast te draaien door in de richting van de klok te drukken. (Afb. 2)


Propellerbescherming

Zoals op de afbeelding te zien is, installeert u de propellerbescherming op de motorvoet. Zorg ervoor dat de propellerbescherming op de motorvoet is vastgeklemd om onnodig verlies en schade tijdens de vlucht te voorkomen.

Batterij van de drone

Installatie: Duw de batterij correct in het batterijcompartiment van de drone. Zorg ervoor dat de batterij op zijn plaats zit om ervoor te zorgen dat de batterij in het batterijcompartiment vastzit. (Afb. 3)

Verwijderen: Druk op het slot aan de onderkant van de batterij en trek het terug om de batterij uit de romp te verwijderen. (Afb. 4)

Camera-hoek aanpassing

Door de camera van de drone handmatig te draaien, wordt de opnamehoek van de camera aangepast. Pas de hoek aan afhankelijk van de gebruikssituatie. (De camera heeft een kantelbereik van 90°.)

Batterij van de zender

Zoals hierboven weergegeven, plaatst u de batterij in de zender. Let op de positieve en negatieve polariteit van de batterij om een correcte installatie van de batterij te garanderen.
Wanneer de batterij van de zender bijna leeg is, knippert de stroomindicator van de zender continu.

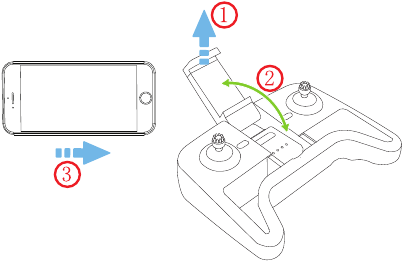

Installeer de telefoonhouder

Zoals hierboven weergegeven, opent u de telefoonhouder en plaatst u de telefoon. Dan kunt u de FPV real-time transmissiefunctie gebruiken.

BEDIENINGSGIDS

APP downloaden

iOS

Android-app in Google Play

Scan de QR-code, maak verbinding met de App Store™ of Google™ Play en download gratis de applicatie "DE FPV".
Vereiste besturingssystemen: iOS 9.0 of hoger / Android 5.1 of hoger.

Verbinding maken met Wi-Fi-netwerken

Verbind uw smartphone met de Wi-Fi van de drone en controleer de status van de drone in de "DE FPV"-app.

1. Uw smartphone start een zoekopdracht naar de beschikbare Wi-Fi-netwerken;
2. Selecteer het Wi-Fi-netwerk: DeercFPV-******.
3. Wacht enkele seconden tot uw smartphone verbinding maakt met het Wi-Fi-netwerk van de drone.
   Deze verbinding wordt over het algemeen weergegeven door het Wi-Fi-logo op het scherm van uw smartphone.
4. Ga naar de "DE FPV"-applicatie.
   > De verbinding tussen uw smartphone en de drone wordt automatisch tot stand gebracht.

Alle volgende bewerkingen in deze handleiding nemen MODE 2 als voorbeeld.

Koppelen

1. Houd de aan/uit-knop 3 seconden ingedrukt om de drone in te schakelen en de indicatielampjes op de drone beginnen te knipperen.

2. Plaats de drone op een vlakke en waterpas ondergrond met de voorkant naar voren en de staart naar de piloot.

3. Houd de aan/uit-knop (ON) van de zender lang ingedrukt om hem in te schakelen en u hoort "Di", waarna het indicatielampje op de zender begint te knipperen.

4. Duw de linker joystick omhoog en omlaag om de drone met de zender te koppelen. De indicatielampjes op de drone en de zender gaan continu branden als de drone succesvol is gekoppeld.


De gyroscoop kalibreren

Duw beide joysticks naar rechtsonder om de gyroscoop te kalibreren.
De indicatielampjes op de drone knipperen snel en gaan continu branden, wat aangeeft dat de kalibratie is voltooid.

Tips: Om een stabiele vlucht te garanderen, raden we aan dat de piloot de gyroscoop elke keer kalibreert na het koppelen van de drone en na een crash.

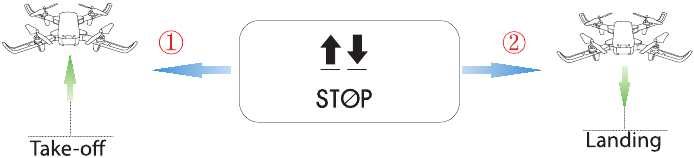

One Key Takeoff/Landing

1. Druk kort op de One Key Takeoff/Landing-knop (), de drone stijgt automatisch op en blijft op een hoogte van 1,5 meter hangen.
2. Wanneer de drone vliegt, drukt u kort op de One Key Takeoff/Landing-knop (), de drone landt automatisch op de grond.

FUNCTIEGEGEVENS

Noodstop

De noodstopfunctie kan alleen worden gebruikt in geval van nood tijdens de vlucht om schade of letsel te voorkomen.

Houd de noodstopknop () van de zender 2 seconden ingedrukt, de motoren stoppen onmiddellijk.

Snelheidsschakelaar

Deze drone wordt geleverd met 3 snelheidsmodi (laag/gemiddeld/hoog). Druk kort op de snelheidsschakelaar () op de zender om de snelheid te wijzigen. "Di" geeft een lage snelheid aan, "Di Di" geeft een gemiddelde snelheid aan en "Di Di Di" geeft een hoge snelheid aan. (De lage snelheid is de standaard snelheidsmodus.)

Trimmerfunctie

F/B zijwaarts vliegen trimmen: Druk kort op de trimmerknop (Trim) om de trimmerfunctie te activeren. Als de drone naar voren drijft, duw de richtingjoystick omlaag om de drone in evenwicht te brengen. Als de drone naar achteren drijft, duw de richtingjoystick omhoog om de drone in evenwicht te brengen.

L/R zijwaarts vliegen trimmen: Druk kort op de trimmerknop (Trim) om de trimmerfunctie te activeren. Als de drone naar links drijft, duw de richtingjoystick naar rechts om de drone in evenwicht te brengen. Als de drone naar rechts drijft, duw de richtingjoystick naar links om de drone in evenwicht te brengen.

• Wanneer u een lange pieptoon van de zender hoort, geeft dit aan dat deze tot de limiet is aangepast.
• Als u de richtingjoystick niet duwt na het activeren van de trimmerfunctie, verlaat de drone na ongeveer twee seconden automatisch de trimmerfunctie.

Foto/video maken

Foto maken:
Druk op de foto-/videoknop () op de zender om foto's te maken. Er is een pieptoon te horen van de zender en het lampje knippert eenmaal, wat aangeeft dat de camera met succes een foto heeft gemaakt.

Video opnemen:
Houd de foto-/videoknop () op de zender 2 seconden ingedrukt, er is een lange pieptoon van de zender te horen en de indicatielampjes knipperen twee keer. Dit geeft aan dat de camera is begonnen met het opnemen van video. U kunt de opname beëindigen door dezelfde knop nogmaals lang ingedrukt te houden.

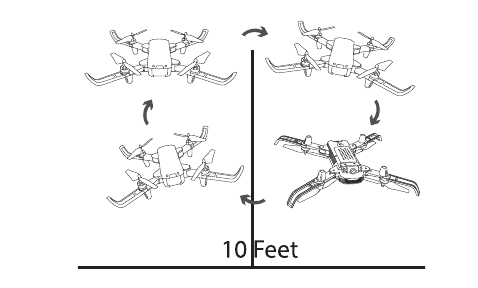

360°-flip

Wanneer u bekend bent met alle functies van de drone, kunt u deze geweldige flipmodus proberen. Wanneer u de drone op minstens 3 meter hoogte vliegt, drukt u kort op de 360°-flipknop () op de zender en duwt u de rechter joystick vervolgens naar voren! Achterwaarts of links/rechts, en de drone maakt een flip in de corresponderende richting.
Als u zich in MODE 1 bevindt, duwt u de rechter joystick naar links/rechts of duwt u de linker joystick naar voren/achterwaarts, en de drone maakt een flip in de corresponderende richting.

Tips: Deze functie presteert beter als de batterij volledig is opgeladen.

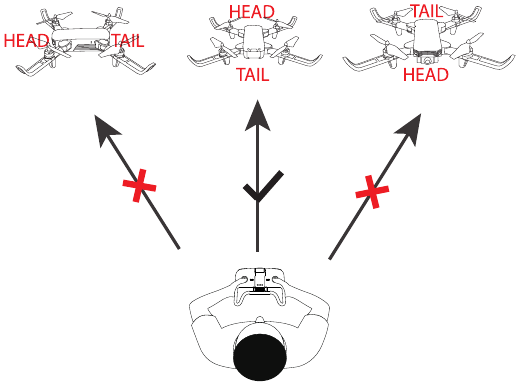

Headless-modus

1. Na het koppelen/kalibreren houdt u de Headless-modusknop () op de zender lang ingedrukt om de Headless-modus te activeren. De indicatielampjes op de drone blijven knipperen om aan te geven dat de Headless-modus is geactiveerd.
2. Druk nogmaals op de Headless-modusknop en u hoort een pieptoon, de indicatielampjes op de drone gaan continu branden, wat aangeeft dat de drone de Headless-modus verlaat.

Zorg ervoor dat de piloot dezelfde oriëntatie aanhoudt als de voorkant van de drone bij het koppelen van de drone.

In de Headless-modus is de voorwaartse richting de richting waarin de voorkant van de drone wijst bij het koppelen van de drone. Om ervoor te zorgen dat de piloot de richting van de drone kan bepalen, raden we aan dat piloten dezelfde oriëntatie aannemen als de voorkant van de drone bij het opstijgen van de drone. Wanneer de piloot de richtingjoystick naar voren duwt, vliegt de drone naar voren. Als de piloot de richtingjoystick naar achteren duwt, vliegt de drone naar hem/haar toe. Als de piloot de rechter joystick naar links/rechts beweegt, beweegt de drone naar links/rechts ten opzichte van u.

SPECIFICATIES

• DRONE
  Model: D20
  Gewicht: 69 g
  Maximale vliegtijd: 10 minuten (per batterij)
  Motormodel: 716
  Bedrijfstemperatuurbereik: 0° tot 40°C
  Afmeting: 196*162*43 mm
• DRONEBATTERIJ
  Capaciteit: 500 mAh
  Spanning: 3,7 V
  Batterijtype: Li-Po-batterij
  Oplaadtemperatuurbereik: 5° tot 40°C
  Oplaadtijd: ongeveer 80 minuten (afhankelijk van het laadvermogen en het resterende batterijvermogen)
• ZENDER
  Werkfrequentie: 2,4 GHz
  Maximale vliegafstand: 40 m (buitenshuis en onbelemmerd)
  Bedrijfstemperatuurbereik: 0° tot 40°C
  Batterijtype: 1,5 V*3 AA-batterij
• CAMERA
  Lenshoek: 80°
  Video-/fotoresolutie: HD1280 x 720P
  Maximale transmissieafstand: 30 m (buitenshuis en onbelemmerd)
  Foto-indelingen: JPEG
  Video-indelingen: AVI / MP4
  Bedrijfstemperatuurbereik: 0° tot 40°C
• USB-OPLAADKABEL
  Spanning: 5 V
  Nominaal vermogen: ≤10 W

PROBLEEMOPLOSSING

ALGEMENE INFORMATIE

FCC-verklaring:
Dit apparaat voldoet aan deel 15 van de FCC-regels.
Het gebruik is onderhevig aan de volgende twee voorwaarden:
(1) Dit apparaat mag geen schadelijke storing veroorzaken.
(2) Dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

OPMERKING: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen storing zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer aan te zetten, wordt de gebruiker aangemoedigd om de storing te proberen te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangende antenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

RF-blootstelling voor quadcopter
De apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Dit apparaat moet worden geïnstalleerd en bediend met een minimale afstand van 20 cm tussen de radiator en uw lichaam.

RF-blootstelling voor controller
Het apparaat is geëvalueerd om te voldoen aan de algemene vereisten voor RF-blootstelling. Het apparaat kan zonder beperking worden gebruikt in draagbare blootstellingsomstandigheden.

HOE DIT PRODUCT TE RECYCLEN
Dit symbool op het product of de bijbehorende documentatie geeft aan dat het niet met het huishoudelijk afval mag worden afgevoerd. Ongecontroleerde afvalverwerking kan schadelijk zijn voor het milieu of de menselijke gezondheid. Scheid uw apparaat van andere soorten afval om het op verantwoorde wijze te recyclen. Dit zal helpen om het duurzame hergebruik van materiaalbronnen te bevorderen. We nodigen u uit om contact op te nemen met uw verkoper of bij uw plaatselijke gemeente te informeren om te achterhalen waar en hoe de drone kan worden gerecycled.

BATTERIJWAARSCHUWING:

1. Het niet opvolgen van alle instructies kan leiden tot ernstig letsel, onherstelbare schade aan de batterij en kan brand, rook of explosie veroorzaken.
2. Controleer altijd de staat van de batterij voordat u deze oplaadt of gebruikt.
3. Vervang de batterij als deze is gevallen, of in geval van geur, oververhitting, verkleuring, vervorming of lekkage.
4. Gebruik nooit iets anders dan de goedgekeurde LiPo-oplader voor de batterij. Gebruik altijd een balanceringlader voor LiPo-cellen of een LiPo-celbalancering. Het wordt aanbevolen om geen andere oplader te gebruiken dan de oplader die bij het product is geleverd.
5. De batterijtemperatuur mag nooit hoger zijn dan 60°C (140°F), anders kan de batterij beschadigd raken of ontbranden.
6. Laad nooit op een ontvlambaar oppervlak, in de buurt van ontvlambare producten of in een voertuig (plaats de batterij bij voorkeur in een niet-ontvlambare en niet-geleidende container).
7. Laat de batterij nooit onbeheerd achter tijdens het opladen. Demonteer of wijzig nooit de bedrading van de behuizing of prik de cellen niet door. Zorg er altijd voor dat de uitgangsspanning van de oplader overeenkomt met de spanning van de batterij. Sluit de batterijen niet kort.
8. Stel de LiPo-batterij nooit bloot aan vocht of direct zonlicht, en bewaar deze niet op een plaats waar de temperatuur hoger kan worden dan 60°C (bijvoorbeeld in een auto in de zon).
9. Houd het altijd buiten het bereik van kinderen.
10. Oneigenlijk gebruik van de batterij kan leiden tot brand, explosie of ander gevaar.
11. Niet-oplaadbare batterijen mogen niet worden opgeladen. Oplaadbare batterijen mogen alleen worden opgeladen onder toezicht van een volwassene.
12. Verschillende soorten batterijen of nieuwe en gebruikte batterijen mogen niet worden gemengd.
13. Batterijen moeten met de juiste polariteit worden geplaatst.
14. De voedingsklemmen mogen niet worden kortgesloten. Regelmatig onderzoek van transformator of batterijlader op schade aan snoer, stekker, behuizing en andere onderdelen en deze mogen niet worden gebruikt totdat de schade is hersteld.
15. De verpakking moet worden bewaard omdat deze belangrijke informatie bevat.
16. Het speelgoed mag alleen worden aangesloten op Klasse II-apparatuur met het symbool.

EU RF-vermogen (EIRP): <10 dBm (2413MHz-2461 MHz)

1. De maximale bedrijfstemperatuur van de EUT is 45°C. en mag niet lager zijn dan -10°C.
2. Het apparaat voldoet aan de RF-specificaties wanneer het apparaat op 0 mm van uw lichaam wordt gebruikt.
3. Conformiteitsverklaring
   Wij, Xiamen Huoshiquan Import & Export CO., LTD verklaren hierbij dat de essentiële vereisten in overeenstemming met Richtlijn 2014/53/EU, de RoHS-richtlijn 2011/65/EU en de veiligheidsrichtlijn 2009/48/EG volledig zijn nagekomen op ons product met onderstaande aanduiding:
   Productnaam: Serie afstandsbediening met vier assen
   Model/Merk: D20/Deerc

Dit product kan in alle EU-lidstaten worden gebruikt.

FABRIKANTINFORMATIE
Gefabriceerd door
Xiamen Huoshiquan Import & Export Co., LTD
Room 703, No. 813-2 Xiahe Road, Siming District, XIAMEN, China
+ 1(855)888-6699

Aarzel niet om contact met ons op te nemen als u verdere ondersteuning nodig heeft.

usa@deerc.com (USA)
jp@deerc.com (JP)
eu@deerc.com (EU)

Made In China
