Deerc D60 Handleiding

ONDERHOUD

1. Maak de drone na elk gebruik schoon met een schone, zachte doek.
2. Vermijd langdurige blootstelling aan direct zonlicht en vermijd warmteophoping op de drone of batterijen.
3. Dit apparaat is niet waterdicht en mag onder geen enkele omstandigheid worden ondergedompeld of aan water worden blootgesteld. Als u het apparaat niet volledig droog houdt, leidt dit tot storingen en permanente schade aan het apparaat. Houd er rekening mee dat, hoewel het droog kan zijn waar u zich bevindt, regendruppels of nevel van een rivier of waterval uw drone kunnen beschadigen waar hij vliegt.
4. Controleer regelmatig de oplaadstekker en andere accessoires op tekenen van schade. Als een onderdeel van het apparaat of de kabels beschadigd is, vermijd dan gebruik of opladen totdat de beschadigde onderdelen zijn vervangen.

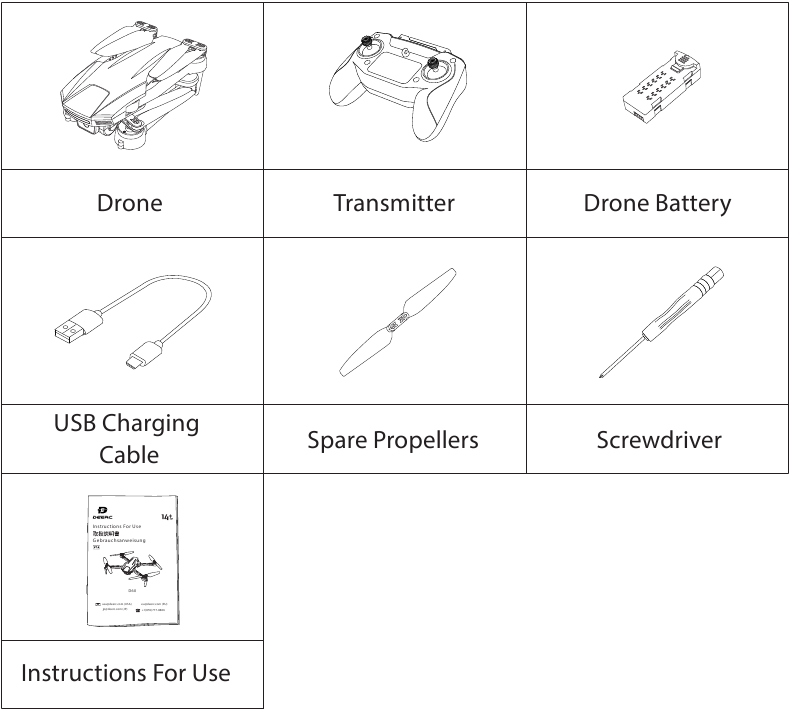

INHOUD VAN DE VERPAKKING

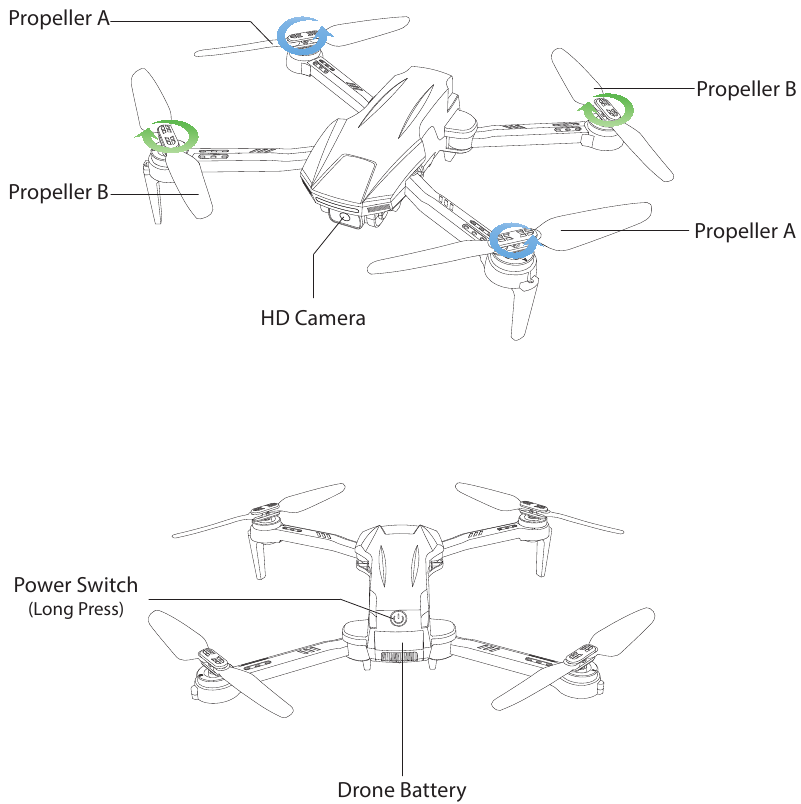

PRODUCTDETAILS

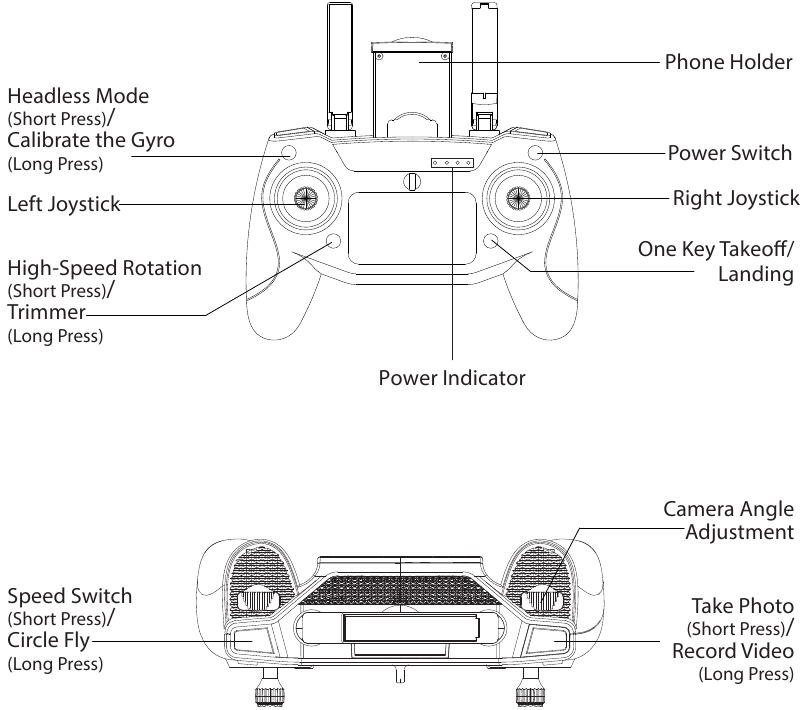

DETAILS ZENDER

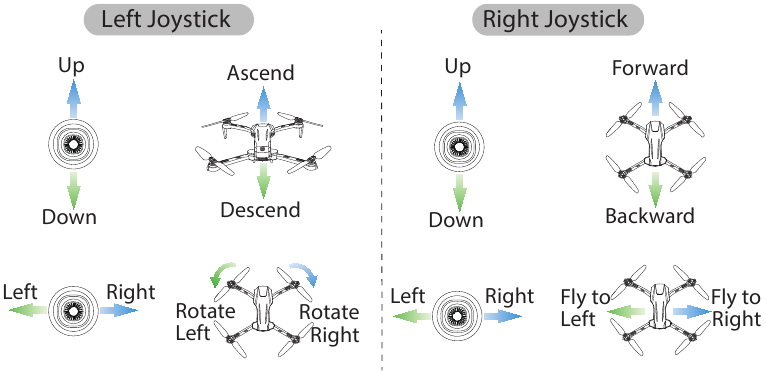

JOYSTICK-MODUS

MODUS 2

(Linker gashendel MODUS 2 is de standaardinstelling.)

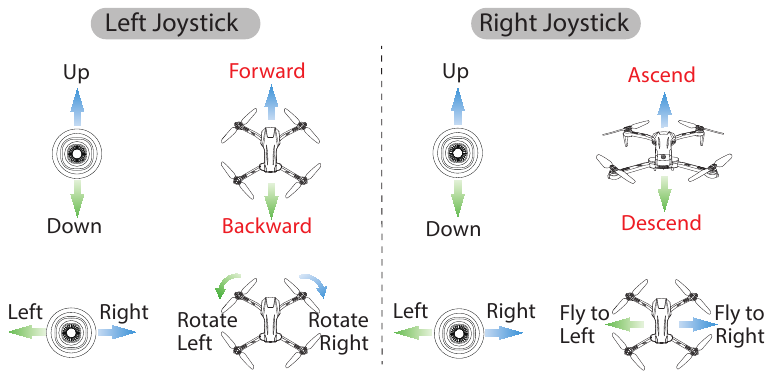

MODUS 1

Om Modus 1 te activeren, houdt u de Speed Switch (Snelheidsschakelaar) lang ingedrukt terwijl u de zender inschakelt. (Laat de Speed Switch (Snelheidsschakelaar) niet los totdat de zender is ingeschakeld.)

INSTALLATIE

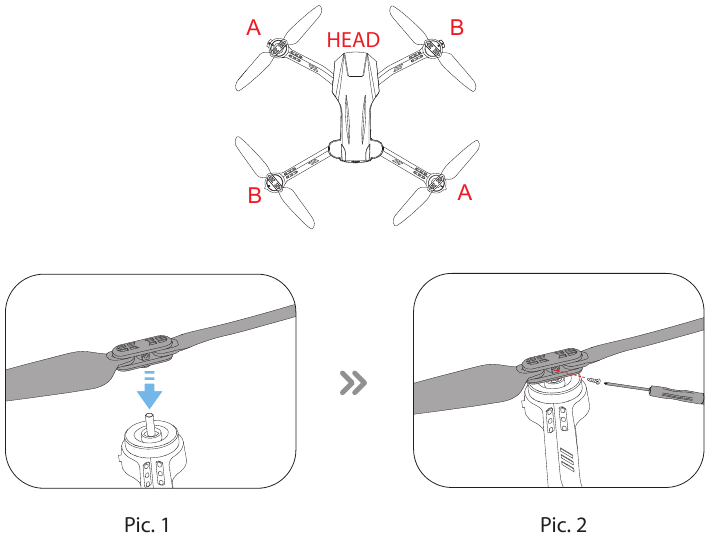

Propellers

De propeller en de motoras die met dezelfde letter zijn gemarkeerd, moeten met elkaar worden verbonden (beide zijn gemarkeerd met de letter A of B). Vergrendel vervolgens de propeller aan de motoras met een schroef (zie afbeeldingen 1-2)

• Installeer de propellers voorzichtig om krassen te voorkomen.
• Controleer of de propellers correct zijn geïnstalleerd en aangedraaid voor elke vlucht.

Telefoonhouder

1. Trek de telefoonhouder volledig omhoog (afb. 3).

2. Kantel de houder 30 graden naar u toe en u hoort een klik (afb. 4).

3. Draai en zet de steunplaat vast (afb. 5).

4. Verstel de telefoonhouder omhoog of omlaag, afhankelijk van de grootte van uw telefoon (afb. 6).


Batterij-eenheid

Installatie: duw de batterij correct in het batterijvak van de drone. Zorg ervoor dat de batterij stevig is geïnstalleerd. (Afb. 7)

Verwijderen: druk op de vergrendelknop op de batterij en trek de batterij uit de romp. (Afb. 8)

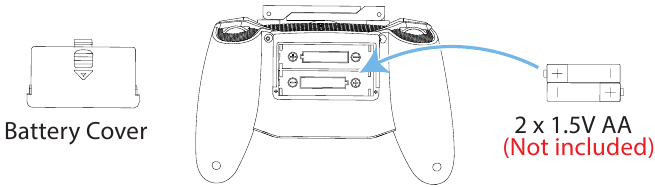

Batterij zender

Open het batterijklepje aan de achterkant van de zender, plaats de twee AA-batterijen (niet meegeleverd) in het batterijvak en sluit het batterijklepje om de installatie te voltooien.

• Let er bij het plaatsen van de batterijen op dat u de positieve en negatieve polariteit van de batterij in acht neemt om een correcte installatie van de batterijen te garanderen.
• Meng geen oude en nieuwe batterijen.
• Wanneer de batterijen van de zender bijna leeg zijn, begint de zender te piepen en knippert het indicatielampje.

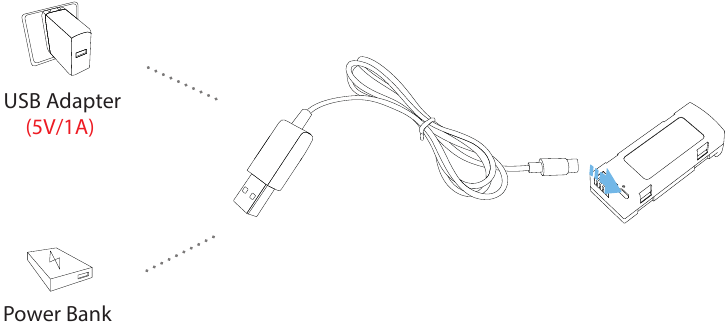

OPLADEN

1. Wanneer de batterij van de drone bijna leeg is, knipperen de indicatielampjes op de drone continu.
2. Verbind de batterij met de USB-oplaadkabel.
3. Sluit de USB-oplaadkabel aan op een USB-oplaadpoort op een powerbank of een USB-adapter (5V/1A).
4. Wanneer de batterij wordt opgeladen, is het indicatielampje op de USB-oplaadkabel rood.
   Wanneer de batterij is opgeladen, wordt het indicatielampje op de USB-oplaadkabel groen.
5. De oplaadtijd is ongeveer 160 minuten.

• Lees voor het opladen de instructies in het gedeelte "Gebruik van de batterij" van de "Veiligheidsrichtlijnen" zorgvuldig door!
• Laad een batterij NIET onmiddellijk na een vlucht op, omdat de temperatuur te hoog kan zijn. Wacht tot hij is afgekoeld tot kamertemperatuur voordat u hem opnieuw oplaadt.

DE APP GEBRUIKEN

App downloaden

iOS

Android-app op Google Play

Scan de QR-code die overeenkomt met de App Store of Google Play Store en download de Deerc FPV app gratis.
Vereiste besturingssystemen: iOS 12.0 of later/Android 4.4 of later.

Verbinding maken met wifi

Verbind uw telefoon met het wifi-netwerk dat door de drone is gemaakt. U kunt de status van de drone controleren in de Deerc FPV app.

1. Zorg ervoor dat Bluetooth, mobiele data en VPN zijn uitgeschakeld. Ga naar de wifi-instellingen van uw telefoon en klik op wifi om naar de wifi van de drone te zoeken.
   (Zorg ervoor dat u de drone inschakelt voordat u naar de wifi-instellingen op uw telefoon gaat)
2. Selecteer het wifi-netwerk: DeercFPV-******.
3. Wacht een paar seconden totdat uw telefoon verbinding maakt met de wifi van de drone.
4. Open de Deerc FPV applicatie.
   > De verbinding tussen uw telefoon en de drone wordt automatisch tot stand gebracht.

Let op: Het wifi-netwerk dat door de drone is gemaakt, heeft geen toegang tot internet.

GEBRUIKSAANWIJZING

Alle volgende bewerkingen in deze handleiding gebruiken MODUS 2.

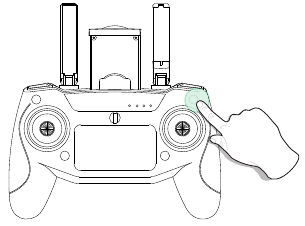

Koppelen

1. Houd de aan/uit-schakelaar lang ingedrukt om de drone in te schakelen. De indicatielampjes van de drone blijven knipperen.

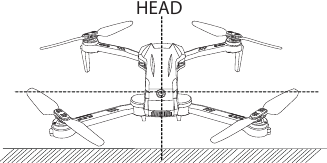

2. Plaats de drone op een vlakke en egale ondergrond met de kop naar voren en de staart naar de piloot gericht.

3. Druk kort op de aan/uit-knop op de zender om hem in te schakelen, en u hoort een "Di"-geluid, waarna de indicatielampjes op de zender gaan knipperen.

4. Duw de linker joystick omhoog en omlaag om de drone met de zender te koppelen. De indicatielampjes op de drone en de zender gaan continu branden als de drone succesvol is gekoppeld.

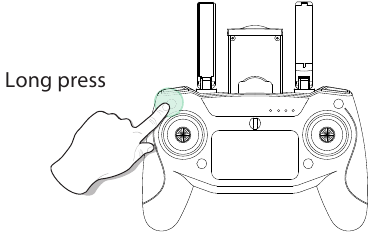

De gyro kalibreren

Houd de knop op de zender lang ingedrukt om de gyro te kalibreren. De indicatielampjes op de drone gaan knipperen, gaan dan continu branden en de zender geeft een lang "Di"-geluid, wat aangeeft dat de kalibratie is voltooid.

Tip: Om een stabiele vlucht te garanderen, raden we de piloot aan om de gyro elke keer na het koppelen van de drone en na een crash te kalibreren.

De motoren ontgrendelen/vergrendelen

Ontgrendelen: duw de linker joystick tegelijkertijd naar de rechteronderhoek en de rechter joystick naar de linkeronderhoek. De motoren gaan draaien en de drone is ontgrendeld.

Vergrendelen: herhaal de bewerking, de motoren stoppen onmiddellijk met draaien en de drone wordt vergrendeld.

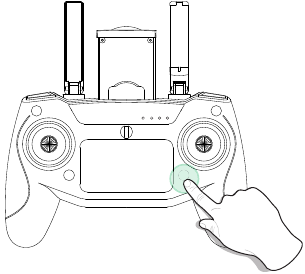

Eénknopsstart/landing

Ontgrendel de motoren voordat u opstijgt.

1. Druk kort op de One Key Takeoff/Landing (Eénknopsstart/landing)-knop, de drone stijgt automatisch op en zweeft op 4 voet. Nu kunt u deze drone besturen met behulp van de joysticks.
2. Wanneer de drone vliegt, drukt u nogmaals kort op dezelfde knop, de drone landt automatisch op de grond.

FUNCTIEDETAILS

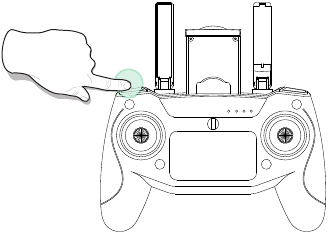

Snelheidsschakelaar

Deze drone heeft 3 snelheidsmodi (Laag/Midden/Hoog). Druk kort op de Speed Switch (snelheidsschakelaar) knop op de zender om de snelheid te wijzigen.
Een "Di"-toon geeft een lage snelheid aan. Een "DiDi"-toon geeft een gemiddelde snelheid aan. Een "DiDiDi"-toon geeft een hoge snelheid aan. (De lage snelheid is de standaard snelheidsmodus)

Trimmer

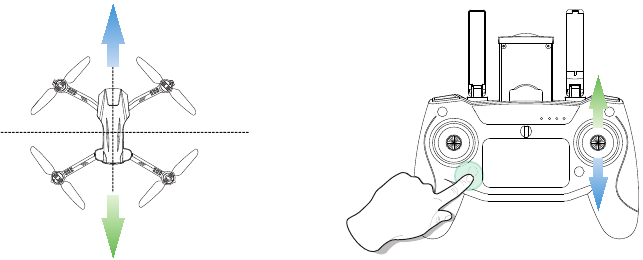

F/B zijwaartse drifttrim: Als de drone de neiging heeft om naar voren te driften, druk dan op de Trimmer-knop en laat deze niet los terwijl u de rechterjoystick naar beneden duwt om de drone opnieuw in balans te brengen. Als de drone de neiging heeft om naar achteren te driften, druk dan op de Trimmer-knop en laat deze niet los terwijl u de rechterjoystick omhoog duwt om de drone opnieuw in balans te brengen.

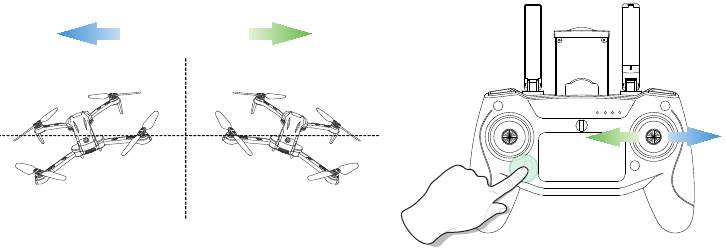

L/R zijwaartse drifttrim: Als de drone de neiging heeft om naar links te driften, druk dan op de Trimmer-knop en laat deze niet los terwijl u de rechterjoystick naar rechts duwt om de drone opnieuw in balans te brengen. Als de drone de neiging heeft om naar rechts te driften, druk dan op de Trimmer-knop en laat deze niet los terwijl u de rechterjoystick naar links duwt om de drone opnieuw in balans te brengen.

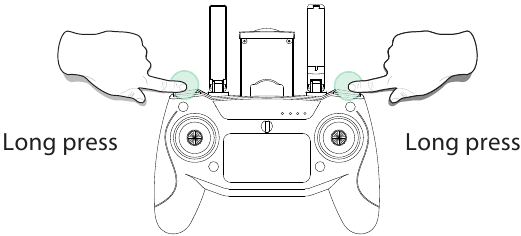

Noodstop

De Emergency Stop (noodstop) functie mag alleen in noodgevallen tijdens de vlucht worden gebruikt om schade of letsel te voorkomen.

Houd de linker- en rechterbovenknoppen van de zender tegelijkertijd lang ingedrukt. De motoren stoppen onmiddellijk.

Let op: Houd er rekening mee dat u het risico loopt dat de drone breekt als hij van een grote afstand valt of met een hoge snelheid tegen iets aan botst.

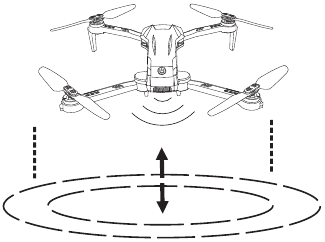

Altitude-Hold Function (hoogte-vasthoudfunctie)

De drone is ontworpen met een altitude-hold function (hoogte-vasthoudfunctie) om zijn hoogte te behouden na het loslaten van de linker joystick. (De linker joystick veert automatisch terug naar het midden)

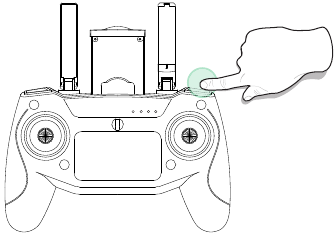

Foto nemen/Video opnemen

Take Photo (foto nemen): Druk kort op de Take Photo/Record Video (foto nemen/video opnemen)-knop, de zender geeft één pieptoon, wat aangeeft dat de camera met succes één foto heeft gemaakt.

Record Video (video opnemen): Houd de Video-knop op de zender lang ingedrukt. U hoort twee pieptonen, wat betekent dat de opname is gestart. Houd nogmaals lang ingedrukt om de opname te beëindigen, en u hoort een lange pieptoon van de zender.

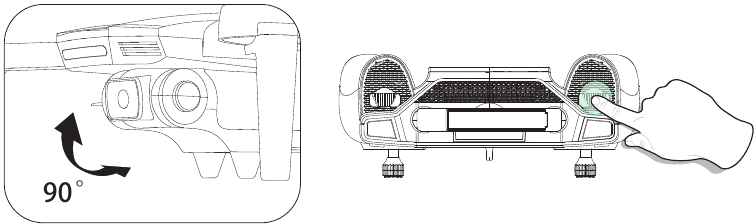

Camera Angle Adjustment (camerahoek aanpassen)

Tijdens de vlucht kunt u aan het wiel links/rechts draaien om de camera omhoog/omlaag te kantelen. (De camera heeft een kantelbereik van 90°.)

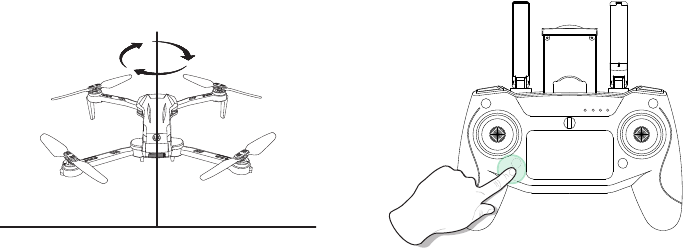

High-Speed Rotation (snelle rotatie)

Druk tijdens de vlucht kort op de High-Speed Rotation (snelle rotatie)-knop, de zender geeft een "Di"-geluid, wat aangeeft dat de drone de High-Speed Rotation (snelle rotatie)-functie activeert. De drone verlaat de High-Speed Rotation (snelle rotatie)-functie automatisch na 10 seconden, of u kunt de rechter joystick ook in een willekeurige richting duwen om de rotatie te stoppen.

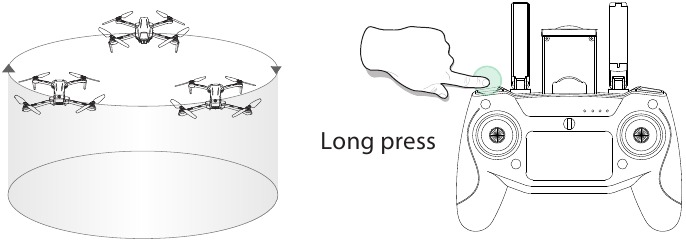

Circle Fly (cirkelvliegen)

Houd tijdens de vlucht de Circle Fly (cirkelvliegen)-knop lang ingedrukt, de zender geeft een lang "Di"-geluid, wat aangeeft dat de drone het Circle Fly (cirkelvliegen) activeert. Deze drone verlaat de Circle Fly (cirkelvliegen)-functie automatisch na 10 seconden, of u kunt de rechter joystick ook in een willekeurige richting duwen om het Circle Fly (cirkelvliegen) te verlaten.

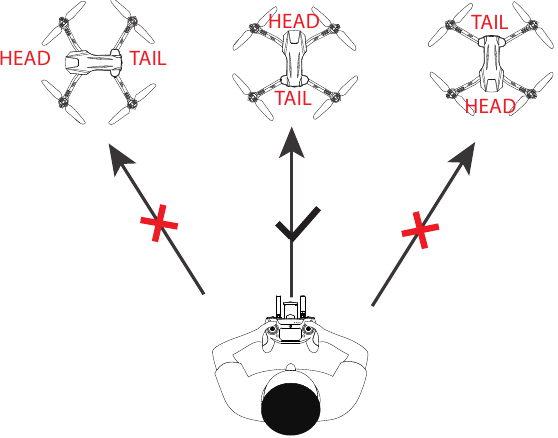

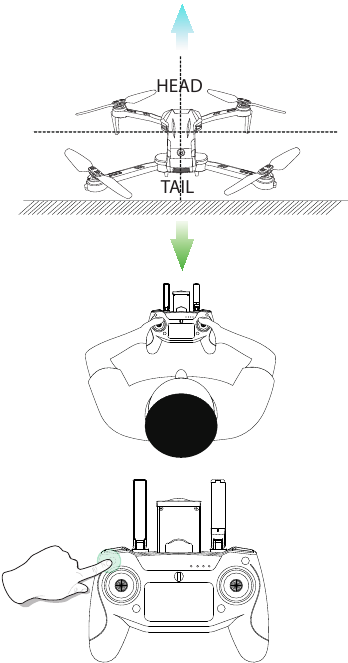

Headless Mode (hoofdeloze modus)

Maak uzelf eerst vertrouwd met de Headless Mode (hoofdeloze modus)-functie voordat u deze modus gebruikt. Anders is het gemakkelijk om de drone kwijt te raken en onnodig verlies te veroorzaken.

1. Druk kort op de Headless Mode (hoofdeloze modus)-knop op de zender. In de Headless Mode (hoofdeloze modus) blijven de indicatielampjes van de drone knipperen en piept de zender voortdurend.
2. Druk nogmaals kort op de Headless Mode (hoofdeloze modus)-knop, en u hoort twee pieptonen van de zender, wat aangeeft dat de drone de Headless Mode (hoofdeloze modus) heeft verlaten.

Zorg ervoor dat de piloot in dezelfde richting blijft kijken als de voorkant van de drone bij het opstijgen.

In de Headless Mode (hoofdeloze modus) zorgt het naar voren duwen van de rechterjoystick ervoor dat de drone vliegt in de richting waarin de voorkant van de drone wijst bij het opstijgen. Om ervoor te zorgen dat de piloot de richting van de drone tijdens de vlucht kan bepalen, raden we aan dat de piloot in dezelfde richting blijft kijken als de voorkant van de drone bij het opstijgen. Door dit te doen, wordt ervoor gezorgd dat wanneer de piloot de rechterjoystick naar voren/achteren duwt, de drone naar voren/achteren vliegt in de richting van de piloot. Als de piloot de rechterjoystick naar links/rechts duwt, beweegt de drone naar links/rechts ten opzichte van de piloot.

SPECIFICATIES

• DRONE
  Model: D60
  Gewicht: 166g/5.86oz
  Maximale vliegtijd: 22 minuten (per batterij)
  Bedrijfstemperatuurbereik: 32° tot 104°F (0° tot 40°C)
  Afmetingen: 332*234*60 mm (uitgevouwen)
  145*81*60mm (opgevouwen)
• DRONEBATTERIJ
  Capaciteit: 1900mAh
  Spanning: 3.8V
  Energie: 7.22 Wh
  Batterijtype: Lithium-ion-polymeerbatterij
  Oplaadtemperatuurbereik: 41° tot 104°F (5° tot 40°C)
  Oplaadtijd: 160 minuten (afhankelijk van laadvermogen en resterende batterijcapaciteit)
• ZENDER
  Werkfrequentie: 2445-2481MHz
  Maximale vliegafstand: 262 feet/80m (buitenshuis en onbelemmerd)
  Bedrijfstemperatuurbereik: 32° tot 104°F (0° tot 40°C)
  Batterijtype: 2×1.5V AA-batterij (niet inbegrepen)
• CAMERA
  Werkfrequentie: 2412-2472MHz
  Fotoresolutie: HD1920×1080P
  Videoresolutie: HD1280×720P@25 fps
  Lens: FOV 60°
  Bestuurbaar bereik: -90° tot 0°
  Transmissieafstandsbereik: 197feet/60m (buitenshuis en onbelemmerd)
  Fotoformaten: JPEG
  Videoformaten: AVI/MP4
  Bedrijfstemperatuurbereik: 32° tot 104°F (0° tot 40°C)
• USB-OPLAADKABEL
  Ingang: 5 V/1A
  Nominaal vermogen: ≤5W

VEILIGHEIDSRICHTLIJNEN

Controleren voor gebruik

1. Dit product is een uiterst nauwkeurige drone die verschillende elektronische stabiliteits- en controlemechanismen integreert. Zorg ervoor dat u deze drone zorgvuldig en correct configureert om een veilige, ongevalvrije werking te garanderen.
2. Zorg ervoor dat de batterijen van de drone en de zender schoon, onbeschadigd en volledig opgeladen zijn voor elk gebruik.
3. Zorg ervoor dat alle propellers intact zijn en in de juiste richting zijn geïnstalleerd.
4. Voer voor elk gebruik een grondige controle van het product uit. Inspecteer de integriteit van de onderdelen, eventuele tekenen van scheuren en slijtage aan de propellers, de batterijspanning en de effectiviteit van de indicator, enz. Als er na controle van de drone een probleem wordt geconstateerd, gebruik deze dan niet totdat het probleem is opgelost.

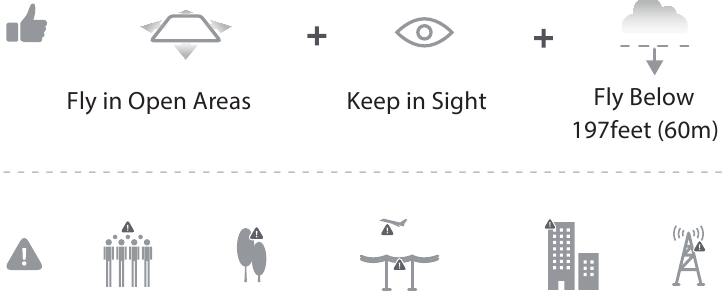

Vluchtomgeving

Vermijd vliegen over of in de buurt van obstakels, menigten, hoogspanningsleidingen, bomen, luchthavens of watermassa's.
Vlieg NIET in de buurt van sterke elektromagnetische bronnen zoals elektriciteitsleidingen en basisstations, omdat dit van invloed is op het ingebouwde kompas.

Gebruik deze drone NIET in slechte weersomstandigheden zoals regen, sneeuw, mist en wind.

Bedieningsvereisten

1. Gebruik dit product NIET om bewegende voertuigen te volgen.
2. Schakel tijdens de vlucht de motoren alleen in noodgevallen uit.
3. Wanneer de batterij bijna leeg is, brengt u de drone terug naar uw startpunt.
4. Gebruik dit product NIET als u zich moe voelt, medicijnen gebruikt of zich onwel voelt en alcohol drinkt.
5. Wees u bewust van het geluidsvolume dat de drone produceert. Zorg ervoor dat u voldoende afstand houdt om gehoorbeschadiging te voorkomen.
6. Blijf uit de buurt van de roterende propellers en motoren.

7. Vlieg NIET in ruimtes waar drones verboden zijn. Respecteer de privacy van mensen door uw drone niet dicht bij anderen te laten vliegen.


Gebruik van de batterij

1. Zorg ervoor dat de batterijen in de juiste richting zijn geplaatst, zoals aangegeven in de handleiding.
2. Vermijd kortsluiting door de batterijen correct te plaatsen en de batterijen niet te pletten of samen te drukken, aangezien dit het risico op brand of explosie kan veroorzaken.
3. Meng GEEN nieuwe en oude batterijen, omdat dit kan leiden tot slechte prestaties van het product.
4. Gooi gebruikte batterijen zorgvuldig weg, zwerf niet met afval en recycle waar mogelijk.
5. Stel lege batterijen NIET bloot aan hitte of vuur, anders kunnen ze ontploffen.
6. Als het apparaat langere tijd niet wordt gebruikt, verwijder dan de batterijen om mogelijke schade aan de drone door batterijlekkage te voorkomen.
7. Gebruik alleen de USB-oplaadkabel die bij de drone wordt geleverd om de batterij op te laden.
8. Sluit de batterij NIET rechtstreeks aan op stopcontacten of sigarettenaansteker-stopcontacten in de auto, omdat dit uw batterij beschadigt omdat ze verschillende spanningen hebben.
9. Probeer de batterij op geen enkele manier te demonteren of aan te passen.
10. Gebruik de batterij NIET als deze een geur afgeeft, warmte genereert, verkleurd raakt, vervormd raakt of er op enigerlei wijze abnormaal uitziet. Als een van deze situaties zich voordoet tijdens het gebruik of opladen van de batterij, verwijder deze dan onmiddellijk uit het apparaat of de oplader en stop het gebruik.
11. Doorboor de batterijbehuizing NIET met een spijker of een ander scherp voorwerp. Breek hem open met een hamer of ga er op staan! Gooi deze batterij weg of recycle deze, omdat dit persoonlijk letsel of schade aan uw drone kan veroorzaken.
12. Laad de batterijen altijd op op een vuurvaste ondergrond en uit de buurt van brandbare materialen. Laad NIET op oppervlakken die vlam kunnen vatten, waaronder: hout, stof, tapijt.
13. Dompel de batterij NIET onder in water en maak hem niet nat.
14. Soldeer de batterijterminal op geen enkele manier.
15. Houd batterijen buiten het bereik van kinderen of huisdieren.
16. Sluit de batterij NIET kort door draden of andere metalen voorwerpen aan te sluiten op de positieve (+) en negatieve (-) polen.

CONTACT

Aarzel niet om contact met ons op te nemen als u verdere ondersteuning nodig heeft.
4:00 PM ~ 7:00 AM (PST)
usa@deerc.com (USA)
jp@deerc.com (JP)
eu@deerc.com (EU)
+1(855)777-8866

Voor online ondersteuning kunt u deze code scannen met Live Chat.

INFORMATIE OVER DE FABRIKANT

Gefabriceerd door
Xiamen Huoshiquan Import & Export CO.,LTD.
Address: Unit. 33, Room 806, NO. 2 Huming Road, Siming District, Xiamen,
China
+1(855)777-8866
