Deerc D40 Handleiding

ONDERHOUD

1. Reinig de drone na elk gebruik met een schone, zachte doek.
2. Vermijd langdurige blootstelling aan direct zonlicht en vermijd warmteophoping op de drone of batterijen.
3. Dit apparaat is niet waterdicht en mag onder geen enkele omstandigheid worden ondergedompeld in of blootgesteld aan water. Als het apparaat niet volledig droog wordt gehouden, zal dit leiden tot storing en blijvende schade aan het apparaat. Houd er rekening mee dat, hoewel het droog kan zijn waar u zich bevindt, regendruppels of nevel van een rivier of waterval uw drone kunnen beschadigen waar deze vliegt.
4. Controleer regelmatig de oplaadstekker en andere accessoires op tekenen van schade. Als een onderdeel van het apparaat of de kabels beschadigd is, vermijd dan gebruik of opladen totdat de beschadigde onderdelen zijn vervangen.

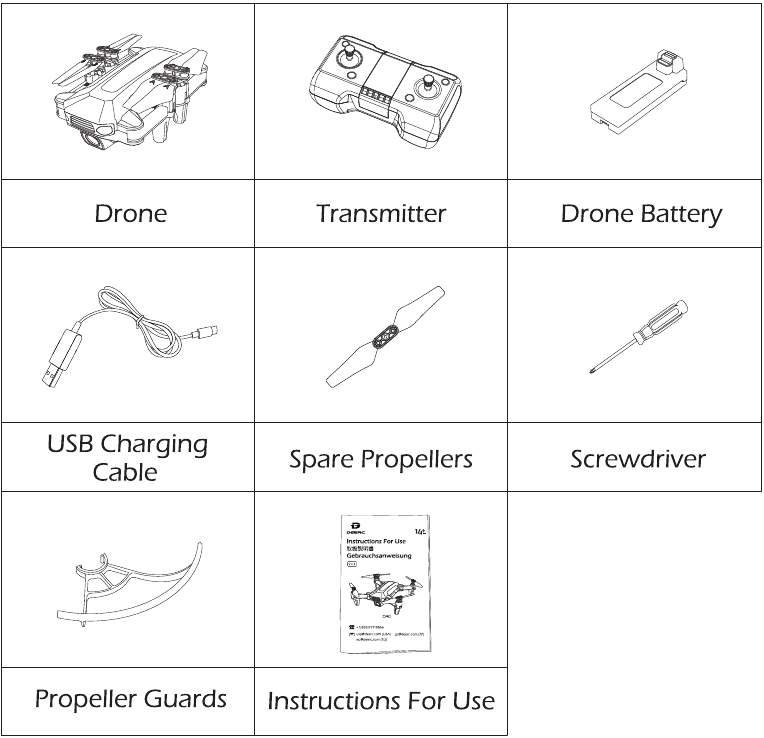

INHOUD VAN DE VERPAKKING

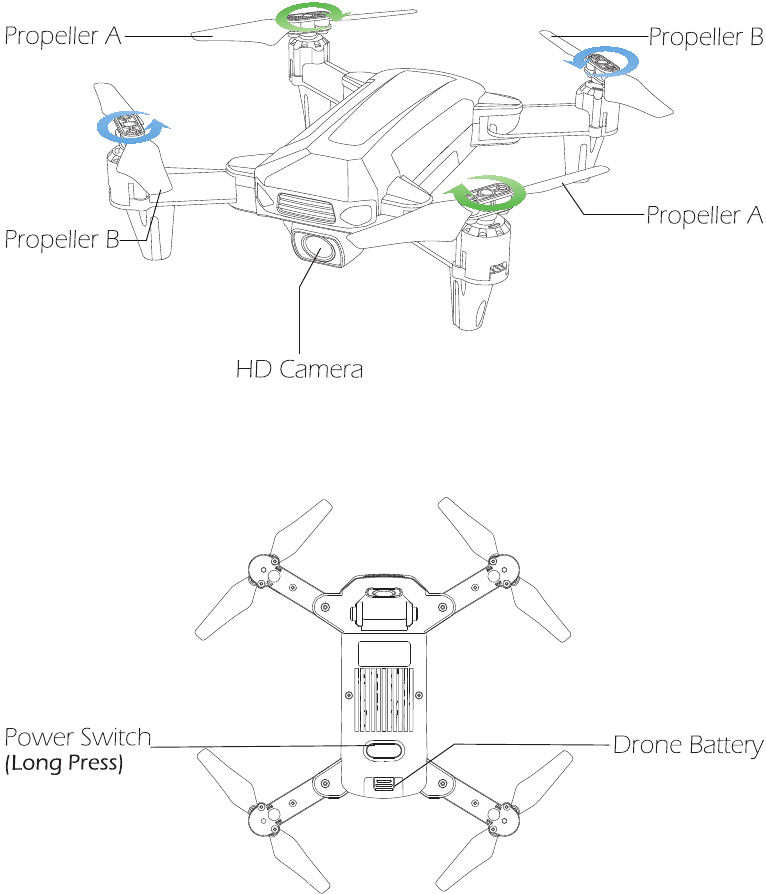

PRODUCTDETAILS

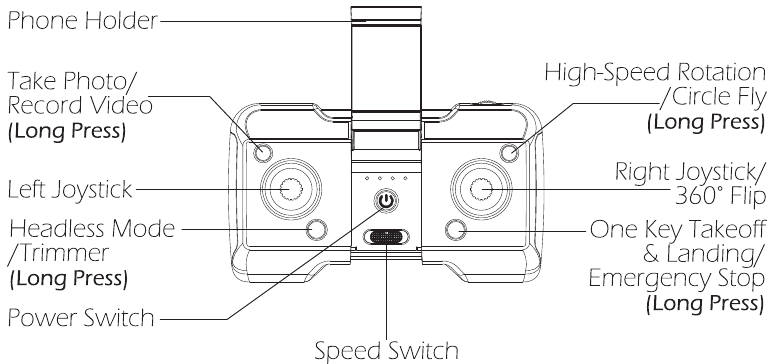

DETAILS ZENDER

Open het batterijklepje aan de achterkant van de zender, plaats de drie AAA-batterijen (niet meegeleverd) in het batterijcompartiment en sluit het batterijklepje om de installatie te voltooien.

Let er bij het plaatsen van de batterijen op de positieve en negatieve polariteit van de batterij om een correcte installatie van de batterijen te garanderen.

JOYSTICK-MODUS

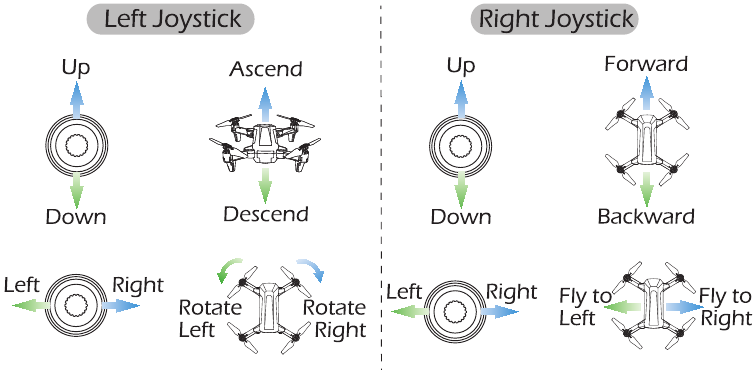

MODUS 2

(Standaardinstelling)

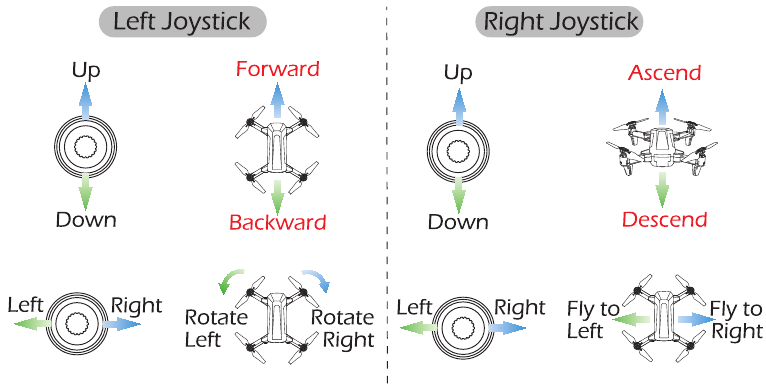

MODUS 1

Om naar Modus 1 te gaan, houdt u de Trimmer-knop lang ingedrukt terwijl u de zender inschakelt. (Laat de Trimmer-knop niet los totdat de zender is ingeschakeld.)

INSTALLATIE

Batterij van de unit

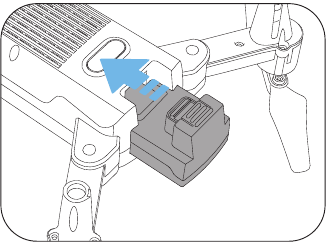

Installatie: duw de batterij correct in het batterijcompartiment van de drone. Zorg ervoor dat de batterij op zijn plaats zit om ervoor te zorgen dat de batterij vastzit in het batterijcompartiment.

Let op: de batterij moet stevig worden geïnstalleerd. Als u dit niet doet, kan dit de vliegveiligheid van uw drone beïnvloeden. De drone kan crashen als gevolg van een stroomonderbreking tijdens de vlucht.

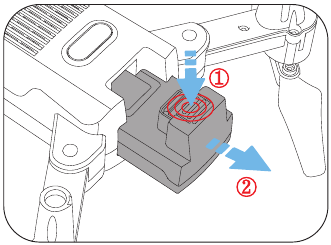

Verwijdering: druk, zoals hierboven weergegeven, op de vergrendelknop op de batterij en trek deze naar achteren om de batterij uit de romp te verwijderen.

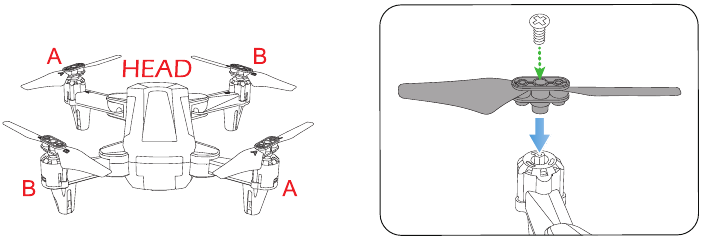

Propellers

Verbind elke propeller met de bijbehorende motoras, positie "A/B", en vergrendel de propeller aan de motoras met een schroef,

Let op: let op de "A" of "B" die op elke propeller is gedrukt. De drone vliegt niet tenzij de juiste propeller op de juiste motoras is geïnstalleerd.

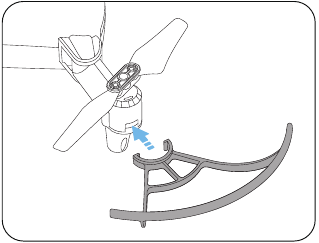

Propellerbescherming

Zoals hierboven weergegeven, installeert u de propellerbescherming op de motorvoet. Zorg ervoor dat de propellerbescherming op de motorvoet is vastgeklemd om onnodig verlies en schade tijdens de vlucht te voorkomen.

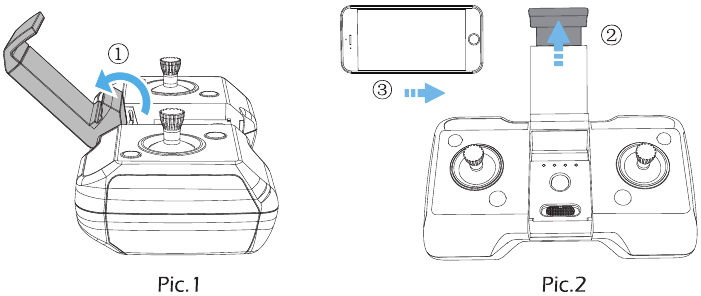

Telefoonhouder

Zoals hierboven weergegeven, opent u de telefoonhouder volledig (Afb. 1). Pas de telefoonhouder naar boven en beneden aan de grootte van uw telefoon aan (Afb.2).

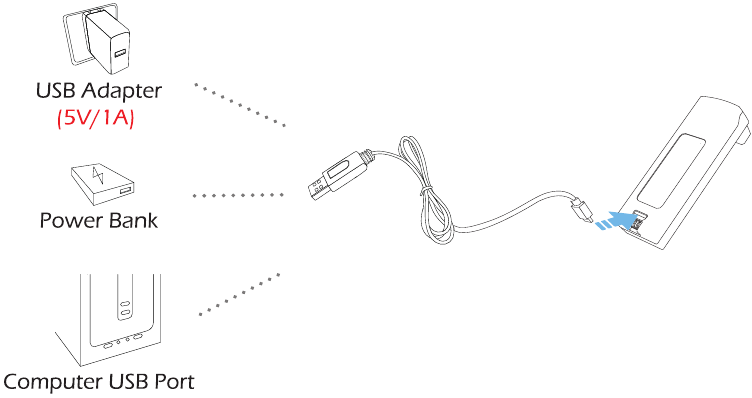

OPLADEN

1. Wanneer de batterij van de drone bijna leeg is, knipperen de indicatielampjes op de drone continu.
2. Verbind de batterij met de USB-oplaadkabel
3. Sluit de USB-oplaadkabel aan op een USB-oplaadpoort op de computer, powerbank of USB-adapter (5V/1A).

4. Wanneer de batterij wordt opgeladen, is het indicatielampje op de USB-oplaadkabel rood. Wanneer de batterij is opgeladen, wordt het indicatielampje op de USB-oplaadkabel groen.
5. De oplaadtijd is ongeveer 90 minuten.

Lees voor het opladen zorgvuldig de inleiding van het gedeelte "Gebruik van Batterij" van de "Veiligheidsrichtlijnen"!

DE APP GEBRUIKEN

APP DOWNLOADEN

iOS

Android-APP op Google Play

Scan de OF-code, maak verbinding met de App Store of Google Play en download gratis de "Deerc GO"-applicatie.
Vereiste besturingssystemen: iOS 9.0 of hoger/Android 5.0 of hoger.

Verbinding maken met Wi-Fi

Schakel de drone in, verbind uw telefoon met het Wi-Fi-netwerk dat door de drone is gemaakt. Om de status van de drone te controleren op de "Deerc GO" App.

1. Open de Wi-Fi-instellingen van uw telefoon en klik op Wi-Fi om naar de Wi-Fi van de drone te zoeken.
2. Selecteer het Wi-Fi-netwerk: DeercFPV-******.
3. Wacht enkele seconden totdat uw telefoon verbinding maakt met de Wi-Fi van de drone.
4. Open de "Deerc GO" applicatie.
   > De verbinding tussen uw telefoon en de drone wordt automatisch tot stand gebracht.

GEBRUIKSAANWIJZING

Alle volgende bewerkingen in deze handleiding gebruiken MODUS 2.

Koppelen

1. Houd de aan/uit-schakelaar lang ingedrukt om de drone in te schakelen. De indicatielampjes van de drone blijven knipperen

2. Plaats de drone op een vlakke en horizontale ondergrond met de voorkant naar voren en de staart naar de piloot gericht

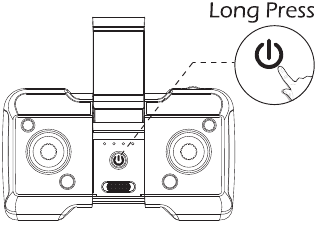

3. Houd de aan/uit-schakelaar lang ingedrukt om de zender in te schakelen en u hoort het "DiDi"-geluid. Vervolgens blijven de indicatielampjes knipperen.

4. Duw de linker joystick omhoog en vervolgens omlaag om de drone met de zender te koppelen. De indicatielampjes op de drone worden continu groen als de drone succesvol is gekoppeld


De gyro kalibreren

Duw tegelijkertijd de linker joystick en de rechter joystick naar de rechteronderhoek om de gyro te kalibreren. De indicatielampjes op de drone knipperen en worden continu groen en de zender geeft een lang "Di"-geluid, wat aangeeft dat de kalibratie is voltooid

Tip: Om een stabiele vlucht te garanderen, raden we aan dat de piloot de gyro kalibreert na het koppelen van de drone of na een crash.

De motoren ontgrendelen/vergrendelen

De motoren ontgrendelen: Zoals hierboven weergegeven, duwt u de linker joystick naar de rechteronderhoek en de rechter joystick tegelijkertijd naar de linkeronderhoek om de motoren te ontgrendelen, de motoren beginnen te draaien.
De motoren vergrendelen: Herhaal deze bewerking. De motoren stoppen onmiddellijk.

Automatisch opstijgen

Er zijn twee methoden om de drone op te laten stijgen.

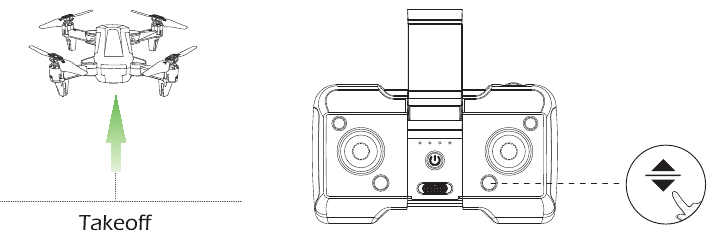

Methode 1:
Na het koppelen/kalibreren, ontgrendelt u de motoren, drukt u kort op de One Key Takeoff/Landing (één toets opstijgen/landen), de drone stijgt automatisch op en zweeft op een hoogte van 1,2 meter.

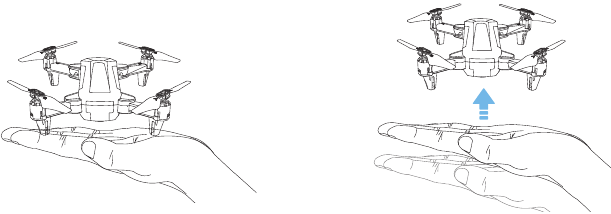

Methode 2:
Na het koppelen, pak de drone op en leg hem plat op uw handpalm. Gooi de drone voorzichtig in de lucht en hij zal op zijn plaats zweven

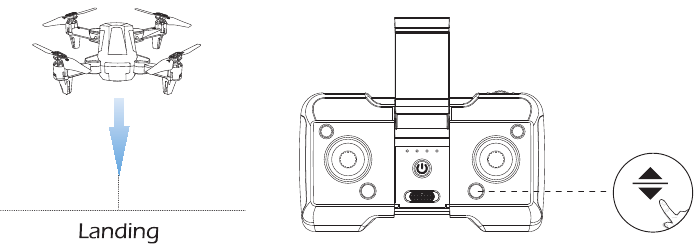

One Key Landing (één toets landen)

Druk tijdens de vlucht kort op de One Key Takeoff/Landing (één toets opstijgen/landen), de drone landt automatisch op de grond.

FUNCTIEDETAILS

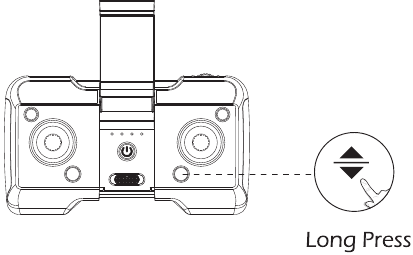

Noodstop

De noodstopfunctie mag alleen worden gebruikt in een noodsituatie tijdens de vlucht om schade of letsel te voorkomen.

Zoals hierboven weergegeven, houd de One Key Takeoff/Landing-knop 2 seconden ingedrukt, de motoren stoppen onmiddellijk

Let op: Wees ervan bewust dat u het risico loopt de drone te breken als deze een aanzienlijke afstand valt of iets raakt met een hoge snelheid.

Trimmer

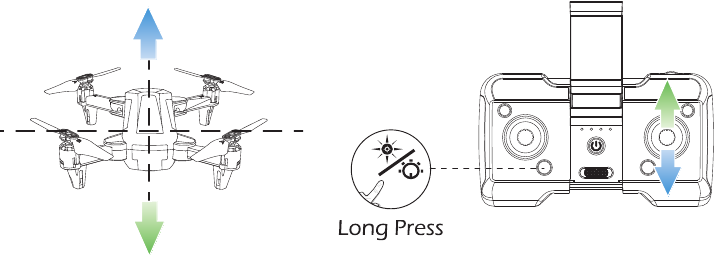

F/B Sideways Drift Trim: Als de drone de neiging heeft om naar voren te drijven, houdt u de Trimmer-knop ingedrukt en laat u deze niet los terwijl u de rechterjoystick omlaag duwt om de drone opnieuw in evenwicht te brengen. Als de drone de neiging heeft om achterwaarts te drijven, houdt u de Trimmer-knop ingedrukt en laat u deze niet los terwijl u de rechterjoystick omhoog duwt om de drone opnieuw in evenwicht te brengen

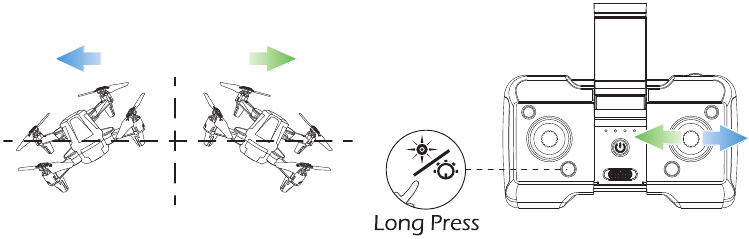

L/R Sideways Drift Trim: Als de drone de neiging heeft om naar links te drijven, houdt u de Trimmer-knop ingedrukt en laat u deze niet los terwijl u de rechterjoystick naar rechts duwt om de drone opnieuw in evenwicht te brengen. Als de drone de neiging heeft om naar rechts te drijven, houdt u de Trimmer-knop ingedrukt en laat u deze niet los terwijl u de rechterjoystick naar links duwt om de drone opnieuw in evenwicht te brengen

Snelheidsschakelaar

Deze drone wordt geleverd met 2 snelheidsmodi (Low/High). Zoals hierboven weergegeven, duw de Speed Switch button (snelheidsschakelaar) naar links, de zender geeft een "Di"-geluid, wat aangeeft dat de snelheid laag is. Duw de Speed Switch button (snelheidsschakelaar) naar rechts, de zender geeft een "DiDi"-geluid, wat aangeeft dat de snelheid hoog is

Altitude-hold-functie

De drone is ontworpen met een altitude-hold-functie om zijn hoogte te behouden na het loslaten van de linkerjoystick. (De linkerjoystick veert automatisch terug naar het midden)

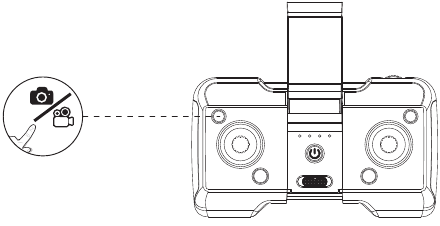

Foto maken/video opnemen

Foto maken: Druk kort op de Take Photo/Record Video button (foto maken/video opnemen), de zender geeft een "Di"-geluid, wat aangeeft dat de camera met succes een foto heeft gemaakt.

Video opnemen: Houd de Take Photo/Record Video button (foto maken/video opnemen) lang ingedrukt, de zender geeft een "DiDi"-geluid, wat aangeeft dat de camera video opneemt. Houd de knop nogmaals lang ingedrukt om de video-opname te beëindigen.

Camera-hoek aanpassen

Door de camera van de drone handmatig te draaien, wordt de opnamehoek van de camera aangepast. Pas de hoek aan aan de gebruikssituatie, (De camera heeft een kantelbereik van 70°)

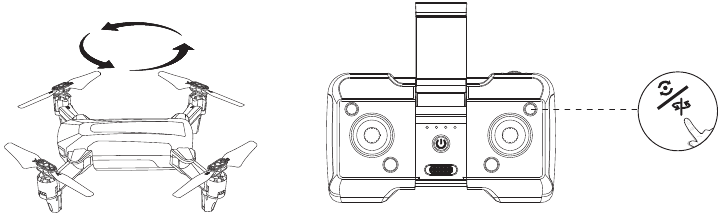

Hoge-snelheidrotatie

Druk tijdens de vlucht kort op de High-Speed Rotation button (hoge-snelheidrotatie), de zender maakt een "Di"-geluid, wat aangeeft dat de drone de Hoge-snelheidrotatie-functie activeert. De drone verlaat de Hoge-snelheidrotatie-functie automatisch na 10 seconden, en u kunt de rechterjoystick ook in een willekeurige richting duwen om de rotatie te stoppen.

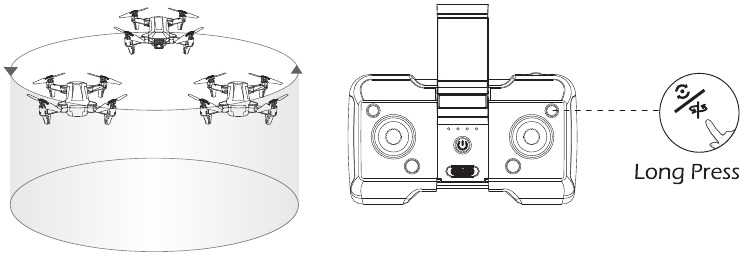

Cirkelvlucht

Houd tijdens de vlucht de Circle Fly button (cirkelvlucht) lang ingedrukt, de zender maakt een lang "Di"-geluid, wat aangeeft dat de drone de Cirkelvlucht activeert. Deze drone verlaat de Cirkelvlucht-functie automatisch na 10 seconden, en u kunt de rechterjoystick ook in een willekeurige richting duwen om de Cirkelvlucht te beëindigen.

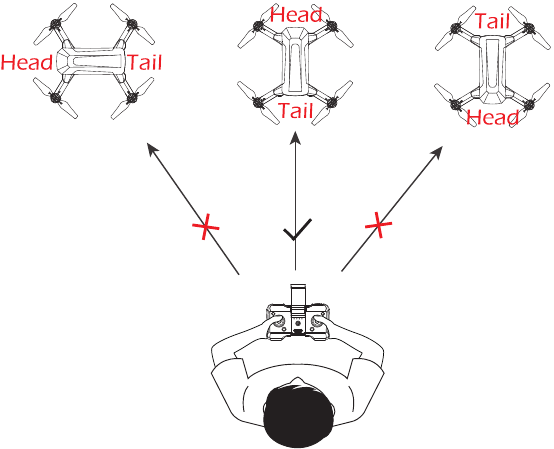

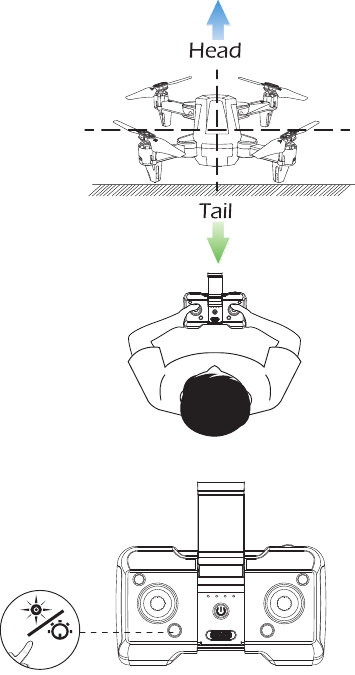

Headless-modus

A Maak uzelf eerst vertrouwd met de Headless-modusfunctie voordat u deze modus gebruikt. Anders is het gemakkelijk om de drone te verliezen en onnodig verlies te veroorzaken.

1. Druk na het koppelen/kalibreren kort op de Headless Mode button (headless-modus) op de zender. In de Headless-modus knipperen de indicatielampjes van de drone continu en geeft de zender continu pieptonen.
2. Druk nogmaals op de Headless Mode button (headless-modus) en u hoort een pieptoon van de zender, wat aangeeft dat de drone de Headless-modus verlaat.

Zorg ervoor dat de piloot in dezelfde richting blijft kijken als de drone-kop bij het opstijgen.

In de Headless-modus zorgt het duwen van de rechterjoystick naar voren ervoor dat deze vliegt in de richting waar de kop van de drone naar wijst bij het opstijgen. Om ervoor te zorgen dat de piloot de richting van de drone tijdens de vlucht kan bepalen, raden we aan dat het perceel in dezelfde richting blijft kijken als de drone-kop bij het opstijgen. Dit zorgt ervoor dat wanneer de piloot de rechterjoystick naar voren/achteren duwt, de drone naar voren/achteren naar hen toe vliegt. Als de piloot de rechterjoystick naar links/rechts beweegt, zal de drone naar links/rechts bewegen ten opzichte van hen.

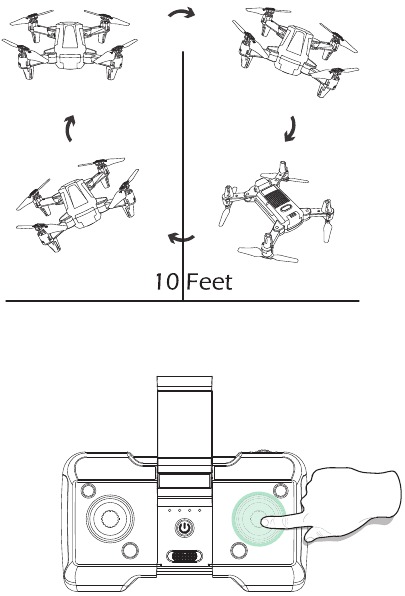

360 Flip

Wanneer u bekend bent met alle functies van de drone, kunt u deze fantastische flip-modus proberen. Wanneer u de drone minstens 10 voet vliegt, drukt u op de Right Joystick (rechterjoystick) op de zender en duwt u vervolgens de rechterjoystick naar voren/achteren of naar links/rechts, en de drone zal een flip maken in de overeenkomstige richting.

Tip: Deze functie werkt beter als de batterij volledig is opgeladen. Als u na het activeren van de 360°Flip geen handelingen uitvoert, drukt u nogmaals kort op de rechterjoystick om de 360°Flip te beëindigen.

SPECIFICATIES

• DRONE
  Model: D40
  Gewicht: 70g/2.47oz
  Maximale vliegtijd 10 minuten (per batterij)
  Motormodel: 716
  Bedrijfstemperatuurbereik: 32° tot 104°F (0° tot 40°C)
  Afmeting: 188*115*41mm (uitgevouwen)
  93*63*41mm (opgevouwen)
• DRONEBATTERIJ
  Capaciteit: 500mAh
  Spanning: 3.7V
  Batterijtype: Lithium-ion-polymeerbatterij
  Oplaadtemperatuurbereik: 41° tot 104°F (5° tot 40°C)
  Oplaadtijd: 90 minuten (Afhankelijk van laadvermogen en resterende batterijvermogen)
• ZENDER
  Werkfrequentie: 2452-2414 MHz
  Maximale vliegafstand: 131feet/40m (Buitenshuis en vrij zicht)
  Bedrijfstemperatuurbereik: 32° tot 104°F (0° tot 40°C)
  Batterijtype: 3*1.5V AAA-batterij (niet inbegrepen)
• CAMERA
  Werkfrequentie: 2417MHz
  Lenshoek: 67°
  Handmatig instelbaar bereik: -70°~0°
  Fotoresolutie: HD 1920 x 1080P
  Videoresolutie: HD 1920 x 1080P
  Maximale transmissieafstand: 98feet/30m (Buitenshuis en vrij zicht)
  Live weergave kwaliteit: 20fps
  Fotoformaten JPEG
  Videoformaten: MP4/AVI
  Bedrijfstemperatuurbereik 32° tot 104°F{0° tot 40°C)
• USB-OPLAADKABEL
  Ingang. 5V/1A
  Nominaal vermogen: ≤ 5W

VEILIGHEIDSVOORSCHRIFTEN

Controleer voor gebruik

1. Dit product is een uiterst nauwkeurige drone met verschillende elektronische stabiliteits- en controlemechanismen. Zorg ervoor dat u deze drone zorgvuldig en correct configureert om een veilige, ongevalvrije werking te garanderen.
2. Zorg ervoor dat de batterijen van de drone en de zender voor elk gebruik schoon, onbeschadigd en volledig opgeladen zijn.
3. Zorg ervoor dat alle propellers intact zijn en in de juiste richting zijn geïnstalleerd.
4. Voer voor elk gebruik een grondige controle van het product uit. Controleer de integriteit van de onderdelen, tekenen van scheuren en slijtage aan de propellers, het batterijvermogen en de effectiviteit of de indicator, enz. Als er na het controleren van de drone een probleem wordt gevonden. gebruik hem niet totdat het probleem is opgelost.

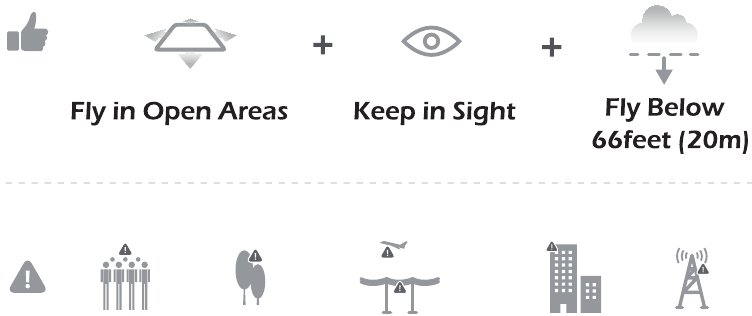

Vliegomgeving

Vermijd vliegen over of in de buurt van obstakels, drukte, hoogspanningsleidingen, bomen, luchthavens of watermassa's.
Vlieg NIET in de buurt van sterke elektromagnetische bronnen zoals elektriciteitsleidingen en basisstations, omdat dit van invloed is op het ingebouwde kompas

Gebruik deze drone NIET in slechte weersomstandigheden zoals regen, sneeuw, mist en wad.

Operationele vereisten

1. Gebruik dit product NIET om bewegende voertuigen te volgen.
2. Schakel de motoren tijdens de vlucht alleen in noodgevallen uit.
3. Wanneer de batterij bijna leeg is, breng de drone dan terug naar uw startpunt.
4. Gebruik dit product NIET als u zich moe voelt, medicijnen gebruikt of zich onwel voelt en alcohol drinkt
5. Wees bewust van het geluidsvolume dat de drone produceert. Zorg ervoor dat u afstand houdt om gehoorbeschadiging te voorkomen.
6. Blijf uit de buurt van de roterende propellers en motoren.

7. Vlieg NIET in ruimtes waar drones verboden zijn. Respecteer de privacy van mensen door niet met uw drone in de buurt van anderen te vliegen.


Gebruik van de batterij

1. Zorg ervoor dat de batterijen in de juiste richting zijn geplaatst, zoals weergegeven in de handleiding.
2. Vermijd kortsluiting door de batterijen correct te plaatsen en de batterijen niet te pletten of samen te drukken, omdat dit brand- of explosiegevaar kan veroorzaken.
3. Meng GEEN nieuwe en oude batterijen, omdat dit kan leiden tot slechte prestaties van het product.
4. Gooi gebruikte batterijen zorgvuldig weg, zwerf niet en recycle waar mogelijk
5. Stel lege batterijen NIET bloot aan hitte. of vuur, anders kunnen ze ontploffen.
6. Als het apparaat gedurende langere tijd niet wordt gebruikt, verwijder dan de batterijen om mogelijke schade aan de drone door batterijlekkage te voorkomen.
7. Gebruik alleen de USB-oplaadkabel die bij de drone wordt geleverd om de batterij op te laden
8. Sluit de batterij NIET rechtstreeks aan op stopcontacten of sigarettenaanstekers in de auto, omdat dit uw batterij beschadigt omdat ze verschillende spanningen hebben
9. Probeer de batterij op geen enkele manier te demonteren of te wijzigen
10. Gebruik de batterij NIET als deze een geur afgeeft, warmte genereert. verkleurt, vervormt of op een andere manier abnormaal lijkt. Als een van deze situaties zich voordoet terwijl de batterij in gebruik is of wordt opgeladen, verwijder deze dan onmiddellijk uit het apparaat of de oplader en stop het gebruik
11. Doorboor de batterijbehuizing NIET met een spijker of een ander scherp voorwerp. Breek hem open met een hamer, of ga er op staan! Gooi deze batterij weg of recycle deze, omdat dit persoonlijk letsel of schade aan uw drone kan veroorzaken.
12. Laad de batterijen altijd op op een vuurvaste ondergrond en uit de buurt van brandbare materialen. Laad NIET op oppervlakken die vlam kunnen vatten, zoals hout, stof en tapijt.
13. Dompel de batterij NIET onder in water en maak haar niet nat.
14. Soldeer de batterijaansluiting op geen enkele manier
15. Houd batterijen buiten bereik van kinderen of huisdieren.
16. Maak de batterij NIET kort door draden of andere metalen voorwerpen aan te sluiten op de positieve (+) en negatieve (-) polen.

CONTACT

Aarzel niet om contact met ons op te nemen als u verdere ondersteuning nodig heeft.
16:00 uur 07:00 uur (PST)
usa@deerc.com (USA)
jp@deerc.com (JP)
eu@deerc.com (EU)
+1(855)777-8866

Scan deze code met Live Chat voor online ondersteuning.

INFORMATIE OVER DE FABRIKANT

Vervaardigd door
Xiamen Huashiquan Import Export CO, LTD
Adres: Cinit 1, Room 501, Hongxiang Building, No.258 Hubin Nan
Road, Siming District, Xiamen, China
+1(855)777-8866
