Deerc D10 Handleiding

INHOUD VAN DE VERPAKKING

Drone	Zender	Dronebatterij
USB-oplaadkabel	Propellerbescherming	Propeller
Schroevendraaier	Gebruiksaanwijzing

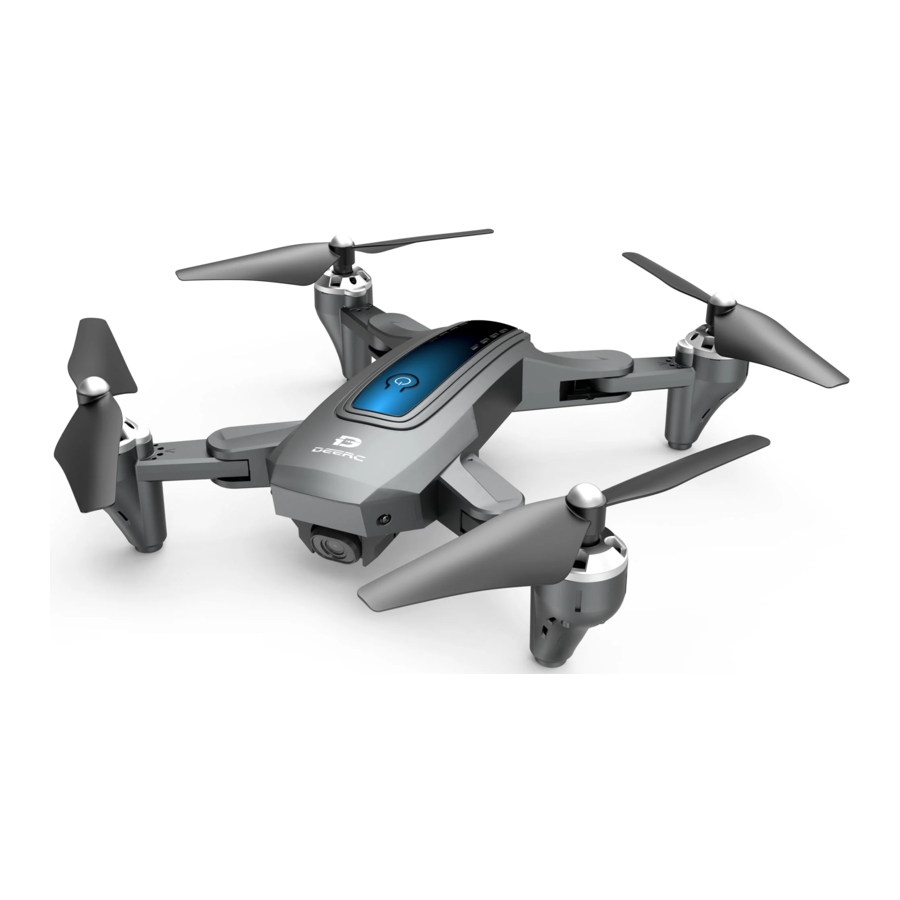

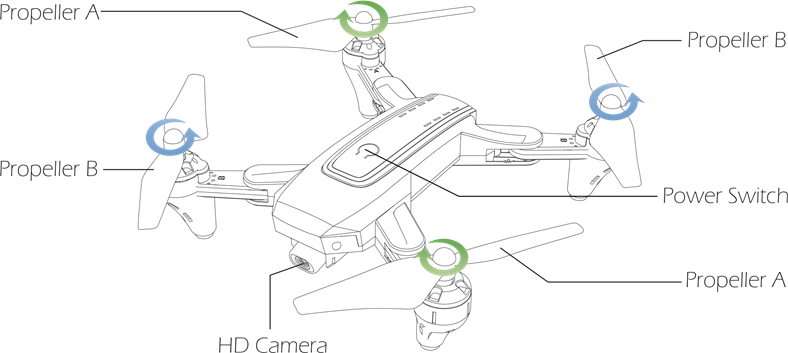

DRONE-DETAILS

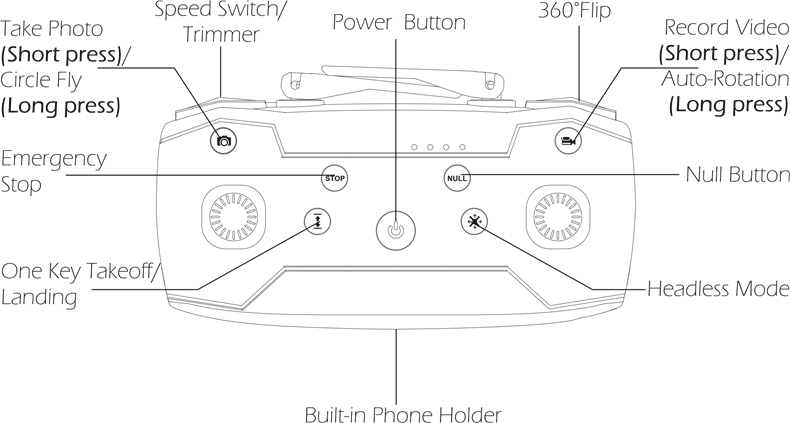

DETAILS ZENDER

JOYSTICK-MODUS

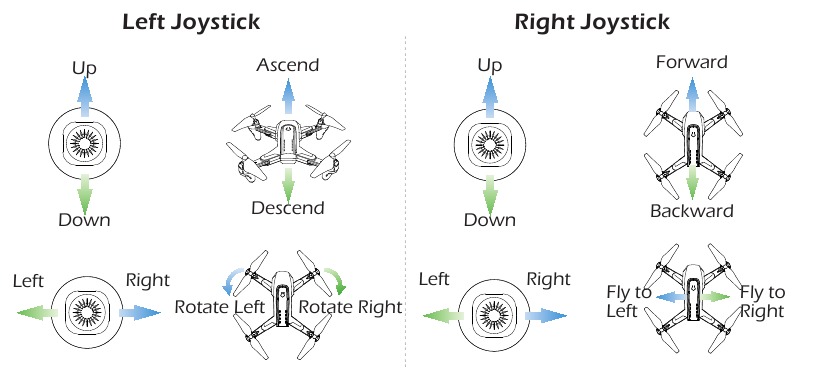

MODUS 2

(Linker gashendel MODUS 2 is de standaardinstelling.)

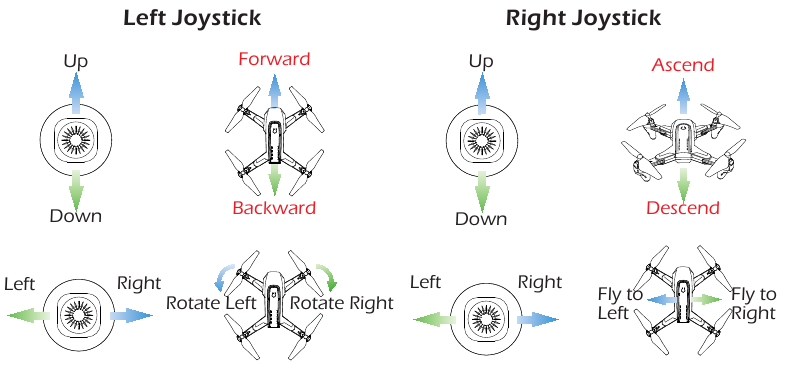

MODUS 1

Om MODUS 1 te activeren, zet je de zender aan terwijl je de "Speed Switch" (Snelheidsschakelaar) knop ingedrukt houdt. (Laat de "Speed Switch" (Snelheidsschakelaar) knop niet los tot de zender is ingeschakeld.)

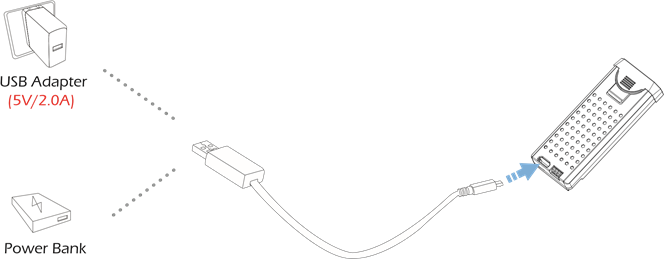

OPLADEN

1. Als de batterij van de drone bijna leeg is, knipperen de indicatielampjes op de drone continu.
2. Verwijder de batterij en sluit de USB-oplaadkabel aan op de batterij.
3. Sluit de USB-oplaadkabel aan op een USB-oplaadpoort op een powerbank of USB-adapter (5V/2.0A).
4. Het rode indicatielampje op de batterij gaat branden wanneer de batterij wordt opgeladen en wordt groen wanneer de batterij volledig is opgeladen.
5. Oplaadtijd: ongeveer 90 minuten.

Controleer voor het opladen de inhoud van het hoofdstuk "Gebruik van de batterij" in de "Veiligheidsrichtlijnen" zorgvuldig!

INSTALLATIE

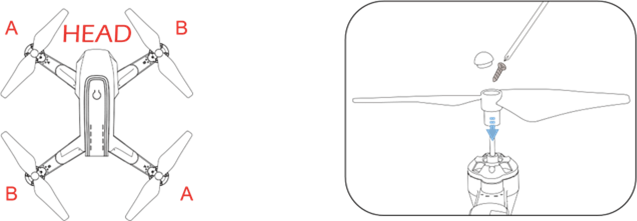

Propellers

De drone vliegt niet, tenzij de juiste propeller op de juiste motoras is geïnstalleerd. Zie bovenstaande afbeelding. Op elke propeller staat een "A" of "B" gedrukt. Vergrendel de propeller op de motoras met een schroef door elke schroef met de klok mee te draaien.

Dronebatterij

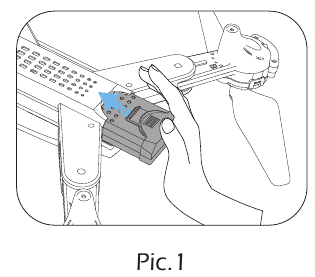

Installatie: duw de batterij in het batterijcompartiment aan de achterkant van de drone. Zorg ervoor dat de batterij op zijn plaats zit om er zeker van te zijn dat de batterij in het batterijcompartiment vastzit. (Afb. 1)

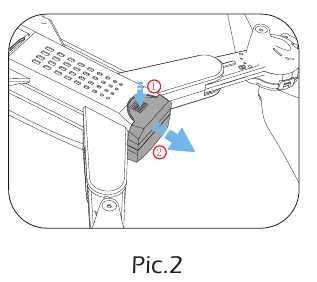

Verwijderen: houd de vergrendeling op de batterij tegelijkertijd ingedrukt terwijl je naar achteren trekt om de batterij te verwijderen. (Afb. 2)

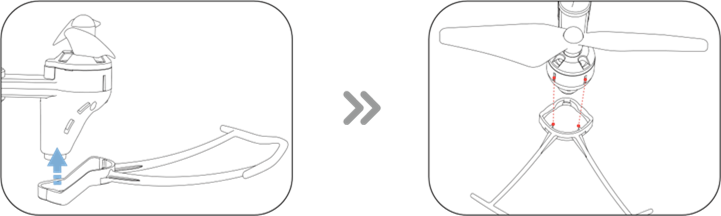

Propellerbescherming

Installatie: lijn de uitstekende punten op de propellerbescherming uit met de verzonken groeven op de drone en steek ze in elkaar. Druk beide zijden van de propellerbescherming stevig op hun plaats nadat de verzonken groeven en uitstekende punten volledig in elkaar zijn vergrendeld.
Verwijdering: trek lichtjes aan de clip aan een van de uiteinden van de propellerbescherming naar buiten totdat deze is losgekomen van de binnenkant van de drone, waarna de propellerbescherming volledig kan worden verwijderd.

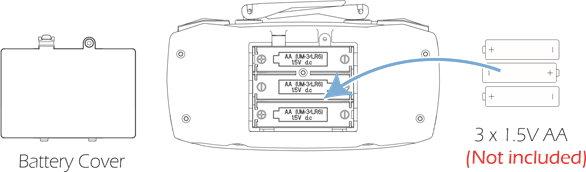

Zenderbatterij

Zoals hierboven weergegeven, plaats je de batterij in het batterijcompartiment. Let op de positieve en negatieve polariteit van de batterij om de juiste installatie van de batterij te garanderen.

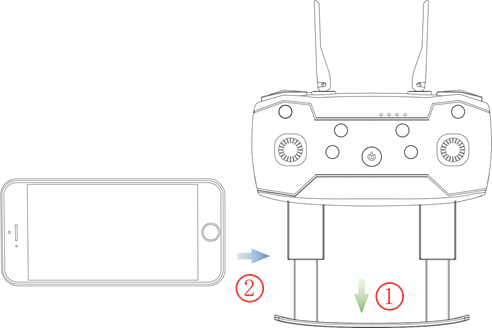

Telefoonhouder

Zoals hierboven weergegeven, trek je de telefoonhouder omlaag en plaats je de telefoon.

GEBRUIKSAANWIJZING

APP downloaden

iOS

Android APP on Google play

Scan de QR-code die overeenkomt met de App Store™ of Google Play™ Store en download gratis de Deerc FPV-app.
Vereiste besturingssystemen: iOS 12.0 of hoger/Android 4.4 of hoger.

Verbinding maken met Wi-Fi

Verbind je telefoon met het Wi-Fi-netwerk dat door de drone is gemaakt. Je kunt de status van de drone controleren in de DEERC FPV-app.

1. Zorg ervoor dat je Bluetooth, mobiele data en VPN uitschakelt. Ga naar de Wi-Fi-instellingen van je telefoon en klik op Wi-Fi om te zoeken naar de Wi-Fi van de drone. (Zorg ervoor dat je de drone inschakelt voordat je naar de Wi-Fi-instellingen op je telefoon gaat)
2. Selecteer het Wi-Fi-netwerk: DeercFPV-******.
3. Wacht een paar seconden tot je telefoon verbinding maakt met de Wi-Fi van de drone.
4. Ga naar de DEERC FPV-applicatie.
   • De verbinding tussen je telefoon en de drone wordt automatisch tot stand gebracht.

Let op: het Wi-Fi-netwerk dat door de drone is gemaakt, heeft geen toegang tot internet.

• Alle volgende handelingen in deze handleiding zijn bijvoorbeeld in MODUS 2.

Koppelen

1. Houd de aan/uit-knop ingedrukt om de drone in te schakelen en de indicatielampjes op de drone beginnen te knipperen.

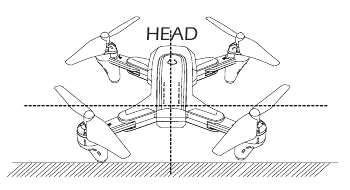

2. Plaats de drone op een vlakke en horizontale ondergrond met de kop naar voren en de staart naar de piloot.

3. Druk op de aan/uit-knop op de zender om deze in te schakelen en je hoort "Di Di", waarna het indicatielampje op de zender gaat knipperen.

4. Duw de linkerjoystick omhoog en omlaag om de drone aan de zender te koppelen. De indicatielampjes op de drone en de zender branden continu als de drone succesvol is gekoppeld.


De gyroscoop kalibreren

Duw de linker- en rechterjoystick tegelijkertijd naar de linkeronderhoek om de gyroscoop te kalibreren. Wanneer de indicatielampjes op de drone veranderen van snel knipperen naar continu branden, geeft dit aan dat de kalibratie is voltooid.
Tips: Om een stabiele vlucht te garanderen, raden we aan dat de piloot de gyroscoop elke keer kalibreert na het koppelen van de drone en na een crash.

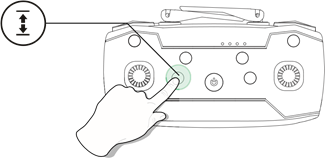

One Key Takeoff/Landing (Eén-toets opstijgen/landen)

1. Druk kort op de One Key Takeoff/Landing (Eén-toets opstijgen/landen) knop, de drone zal automatisch opstijgen en op een hoogte van 1,5 meter zweven.
2. Wanneer de drone vliegt, druk je nogmaals kort op dezelfde knop, de drone zal automatisch op de grond landen.

FUNCTIE-DETAILS

Noodstop

De noodstopfunctie mag alleen worden gebruikt in geval van nood tijdens de vlucht om schade of letsel te voorkomen.

Houd de noodstopknop ongeveer 2 seconden ingedrukt, de motoren stoppen onmiddellijk.

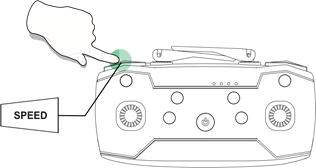

Snelheidsschakelaar

Deze drone wordt geleverd met 3 snelheidsniveaus (Laag/Midden/Hoog). Druk op de Speed Switch-knop (Snelheidsschakelaar) op de zender om de snelheid te wijzigen.
"Di" geeft lage snelheid aan, "Di Di" geeft gemiddelde snelheid aan en "Di Di Di" geeft hoge snelheid aan.
(De lage snelheid is de standaard snelheidsmodus.)

Trimmerfunctie

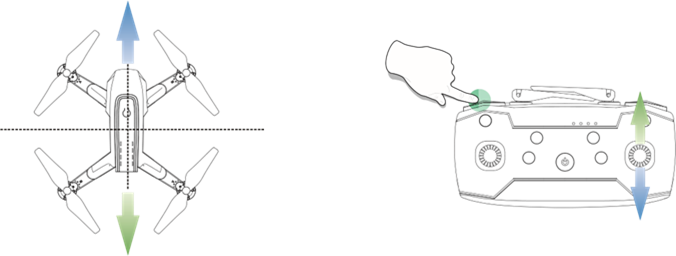

F/B Zijwaartse Drift Trim: Als de drone de neiging heeft om voorwaarts te drijven, houd dan de "Speed Switch"-knop (Snelheidsschakelaar) ingedrukt en laat deze niet los terwijl u de richtingjoystick omlaag duwt om de drone opnieuw in evenwicht te brengen. Als de drone de neiging heeft om achterwaarts te drijven, houd dan de "Speed Switch"-knop (Snelheidsschakelaar) ingedrukt en laat deze niet los terwijl u de richtingjoystick omhoog duwt om de drone opnieuw in evenwicht te brengen.

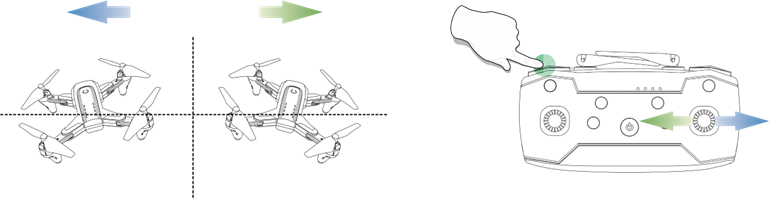

L/R Zijwaartse Dip Trim: Als de drone de neiging heeft om naar links te drijven, houd dan de "Speed Switch"-knop (Snelheidsschakelaar) ingedrukt en laat deze niet los terwijl u de richtingjoystick naar rechts duwt om de drone opnieuw in evenwicht te brengen. Als de drone de neiging heeft om naar rechts te drijven, houd dan de "Speed Switch"-knop (Snelheidsschakelaar) ingedrukt en laat deze niet los terwijl u de richtingjoystick naar links duwt om de drone opnieuw in evenwicht te brengen.

Foto/video maken

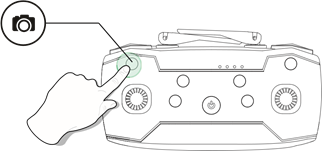

Foto maken: Druk kort op de Photo button (Fotoknop) op de zender om foto's te maken. Er is een pieptoon te horen van de zender, wat aangeeft dat de camera met succes een foto heeft gemaakt.

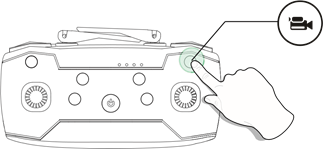

Video opnemen: Druk kort op de Video button (Videoknop) op de zender, er zijn twee pieptonen te horen van de zender. Dit vertelt u dat de camera is begonnen met het opnemen van video. U kunt de opname beëindigen door nogmaals op dezelfde knop te drukken.

Maak geen foto's tijdens de opname, dit zal de opname onderbreken.

Altitude-Hold-functie

De drone is ontworpen met een altitude-hold-functie, zodat de drone zijn hoogte kan behouden nadat u de linker joystick hebt losgelaten (de linker joystick springt automatisch terug naar het midden).

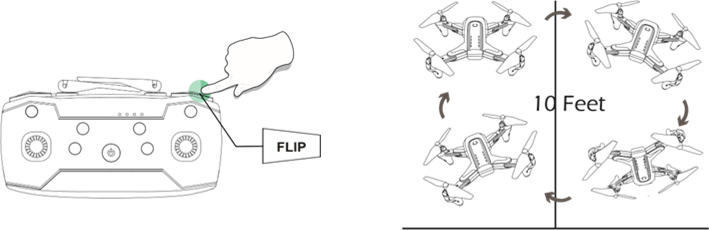

360°Flip

Wanneer u vertrouwd bent met alle functies van de drone, kunt u deze geweldige flip-modus proberen. Wanneer u de drone minstens 10 voet hoog vliegt, drukt u op de 360°Flip button (360°Flip-knop) op de zender, en duwt u vervolgens de rechter joystick vooruit/achteruit of links/rechts, en de drone zal een flip maken in de overeenkomstige richting.
Als u in MODE 1 bent, duw dan de rechter joystick links/rechts of duw de linker joystick vooruit/achteruit, en de drone zal een flip maken in de overeenkomstige richting.
Deze functie werkt beter wanneer de batterij volledig is opgeladen.

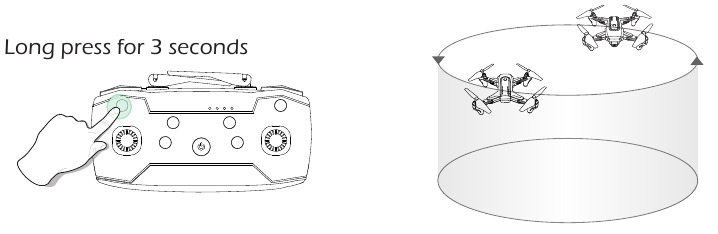

Cirkelvlucht

Houd de Photo button (Fotoknop) ongeveer 3 seconden ingedrukt, de drone gaat naar de Circle Fly mode (Cirkelvluchtmodus). Verlaat de Circle Fly mode (Cirkelvluchtmodus) door dezelfde knop opnieuw lang in te drukken of door de richtingjoystick te duwen.

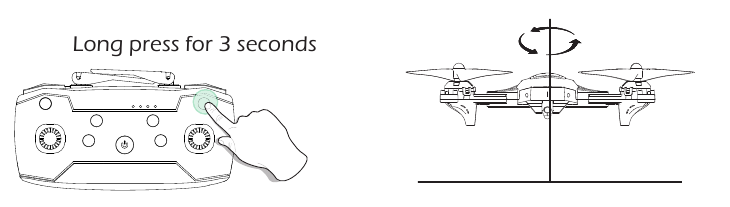

Automatische rotatie

Houd de Video button (Videoknop) ongeveer 3 seconden ingedrukt, de drone gaat naar de Auto-Rotation mode (Automatische rotatiemodus). Verlaat de Auto-Rotation mode (Automatische rotatiemodus) door dezelfde knop opnieuw lang in te drukken of door de richtingjoystick te duwen.

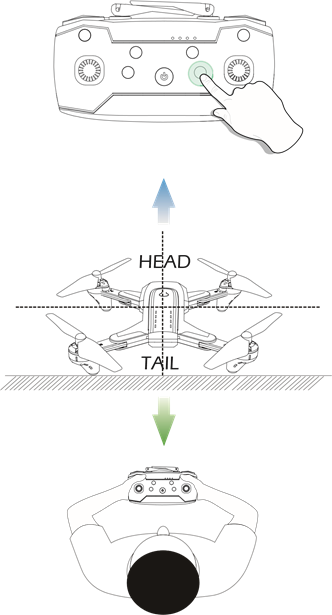

Headless-modus

1. Na het koppelen/kalibreren, of tijdens de vlucht van de drone, drukt u kort op de Headless Mode button (Headless-modusknop) om de Headless Mode (Headless-modus) te activeren. In de Headless Mode (Headless-modus) knipperen de indicatielampjes van de drone continu, en de zender zal continu een alarmsignaal geven.
2. Druk nogmaals kort op de Headless Mode button (Headless-modusknop), en u hoort een pieptoon, wat aangeeft dat de drone de Headless Mode (Headless-modus) verlaat.

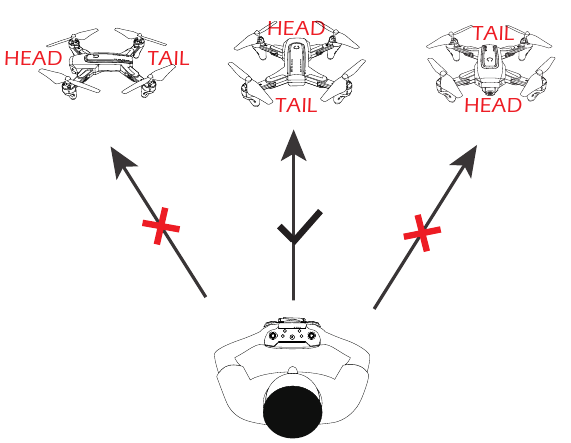

Zorg ervoor dat de piloot in dezelfde richting blijft staan als de dronekop tijdens het opstijgen.
In de Headless Mode (Headless-modus) is de voorwaartse richting de richting waarin de kop van de drone wijst wanneer de drone opstijgt. Om ervoor te zorgen dat de piloot de richting van de drone kan bepalen, raden we aan dat piloten in dezelfde richting blijven staan als de dronekop wanneer de drone opstijgt. Wanneer de piloot de richtingjoystick naar voren duwt, zal de drone vooruit vliegen. Als de piloot de richtingjoystick naar achteren duwt, zal de drone naar hem/haar toe vliegen. Als de piloot de rechter joystick naar links/rechts beweegt, zal de drone links/rechts bewegen ten opzichte van u.

SPECIFICATIES

• DRONE
  Model: D10
  Gewicht: 164g/5.78oz
  Maximale vliegtijd: 12 minuten (per batterij)
  Bedrijfstemperatuurbereik: 32° tot 104°F (0° tot 40°C)
  Afmetingen: 340*340*65 mm (uitgevouwen)
  180*142*65mm (opgevouwen)
• DRONE BATTERIJ
  Capaciteit: 1000mAh
  Spanning: 3.7V
  Energie: 3.70 Wh
  Batterijtype: Lithium-ion-polymeerbatterij
  Oplaadtemperatuurbereik: 41° tot 104°F (5° tot 40°C)
  Oplaadtijd: 90 minuten (afhankelijk van het laadvermogen en het resterende batterijvermogen)
• ZENDER
  Werkfrequentie: 2452-2474MHz
  Maximale vliegafstand: 328 feet/100m (buiten en onbelemmerd)
  Bedrijfstemperatuurbereik: 32° tot 104°F (0° tot 40°C)
  Batterijtype: 1.5V AA-batterij (niet inbegrepen)
• CAMERA
  Werkfrequentie: 5500-5700MHz
  Fotoresolutie: HD2048×1152P
  Zendbereik: 196~262feet/60~80m (buiten en onbelemmerd)
  Zendframesnelheid: 25 fps
  Fotoformaten: JPEG
  Videoformaten: AVI/MP4
  Bedrijfstemperatuurbereik: 32° tot 104°F (0° tot 40°C)
• USB-OPLAADKABEL
  Ingang: 5V/2 A
  Nominaal vermogen: ≤10W

CONTACTEER ONS

Aarzel niet om contact met ons op te nemen als u verdere ondersteuning nodig heeft.

	16:00 ~ 07:00 (PST)
	usa@deerc.com (USA) jp@deerc.com (JP) eu@deerc.com (EU)
	+1(855)777-8866
	Scan deze code met Live Chat voor online ondersteuning

VEILIGHEIDSVOORSCHRIFTEN

Controleer voor gebruik

1. Dit product is een uiterst precieze drone die diverse elektronische stabiliteits- en controlemechanismen integreert. Zorg ervoor dat u deze drone zorgvuldig en correct configureert om een veilige, ongevalvrije werking te garanderen.
2. Zorg ervoor dat de batterijen van de drone en de zender schoon, onbeschadigd en volledig opgeladen zijn voor elk gebruik.
3. Zorg ervoor dat alle propellers onbeschadigd zijn en in de juiste richting zijn geïnstalleerd.
4. Zorg ervoor dat u het product voor elk gebruik grondig controleert. Inspecteer de integriteit van de onderdelen, eventuele tekenen van scheuren en slijtage van de propeller, het batterijvermogen en de effectiviteit van de indicator, enz. Als er na een volledige controle van de drone problemen worden gevonden, gebruik deze dan niet totdat het probleem is opgelost.

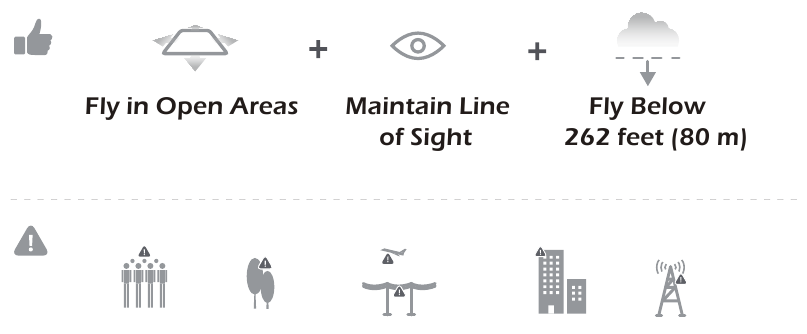

Vluchtomgeving

Vermijd vliegen over of in de buurt van obstakels, menigten, hoogspanningsleidingen, bomen, luchthavens of watermassa's.
Vlieg NIET in de buurt van sterke elektromagnetische bronnen, zoals hoogspanningsleidingen en basisstations, omdat dit het ingebouwde kompas kan beïnvloeden.


Gebruik deze drone NIET in slechte weersomstandigheden, zoals regen, sneeuw, mist en wind.

Bedieningsvereisten

1. Gebruik dit product NIET om bewegende voertuigen te volgen.
2. Schakel tijdens de vlucht de motoren alleen uit in geval van nood.
3. Vlieg de drone terug naar u zodra u wordt gewaarschuwd dat de batterij bijna leeg is.
4. Dit product mag niet worden gebruikt tijdens het drinken van alcohol of het gebruik van drugs, als u zich moe voelt, medicijnen gebruikt of enig fysiek ongemak ervaart.
5. Wees u bewust van het geluidsvolume dat de drone produceert. Zorg ervoor dat u voldoende afstand houdt om gehoorbeschadiging te voorkomen.
6. Blijf uit de buurt van de roterende propellers en motoren.

7. Vlieg NIET in ruimtes waar drones verboden zijn. Respecteer de privacy van mensen door uw drone niet in de buurt van anderen te laten vliegen.


Gebruik van de batterij

1. Zorg ervoor dat de batterijen in de juiste richting zijn geplaatst, zoals aangegeven in de handleiding.
2. Vermijd kortsluiting door de batterijen correct te plaatsen en de batterijen niet te pletten of samen te drukken, omdat dit brand of een explosie kan veroorzaken.
3. Gebruik GEEN nieuwe en oude batterijen door elkaar, omdat dit kan leiden tot een slechte prestatie van het product.
4. Gooi gebruikte batterijen zorgvuldig weg, zwerf niet met afval en recycle waar mogelijk.
5. Stel lege batterijen NIET bloot aan hitte of vuur, anders kunnen ze exploderen.
6. Als het apparaat voor een langere periode niet wordt gebruikt, verwijder dan de batterijen om mogelijke schade door lekkage van de dronebatterij te voorkomen.
7. Gebruik alleen de USB-oplaadkabel die bij de drone wordt geleverd om de batterij op te laden.
8. Sluit de batterij NIET rechtstreeks aan op stopcontacten of sigarettenaanstekeraansluitingen in de auto, omdat dit uw batterij beschadigt omdat ze een ander voltage hebben.
9. Probeer de batterij op geen enkele manier te demonteren of aan te passen.
10. Gebruik de batterij NIET als deze een geur afgeeft, warmte genereert, verkleurt, vervormt of er op enigerlei wijze abnormaal uitziet. Als een van deze situaties zich voordoet tijdens het gebruik of opladen van de batterij, verwijder deze dan onmiddellijk uit het apparaat of de oplader en stop het gebruik.

11. Doorboor de batterijbehuizing NIET met een spijker of een ander scherp voorwerp, breek hem niet open met een hamer en ga er niet op staan! Gooi deze batterij weg of recycle deze, omdat dit persoonlijk letsel of schade aan uw drone kan veroorzaken.
12. Laad de batterijen altijd op op een vuurvaste ondergrond en uit de buurt van brandbare materialen. Laad NIET op op oppervlakken die vlam kunnen vatten. Dit omvat: hout, stof, tapijt of op het apparaat van de applicatie.
13. Dompel de batterij NIET onder in water en maak hem niet nat.
14. Soldeer de batterijaansluiting op geen enkele manier.
15. Houd batterijen buiten het bereik van kinderen of huisdieren.
16. Sluit de batterij NIET kort door draden of een ander metalen voorwerp aan te sluiten op de positieve (+) en negatieve (-) aansluitingen.

ONDERHOUD

1. Reinig het product na elk gebruik met een schone, zachte doek.
2. Vermijd langdurige blootstelling aan direct zonlicht en vermijd ophoping van warmte op de drone of batterijen.
3. Dit apparaat is niet waterdicht en mag onder geen enkele omstandigheid worden ondergedompeld in water of worden blootgesteld aan water. Als u het apparaat niet volledig droog houdt, zal dit leiden tot defecten en permanente schade aan het apparaat. Houd er rekening mee dat, hoewel het droog kan zijn waar u zich bevindt, regendruppels of nevel van een rivier of waterval uw drone kunnen beschadigen waar hij vliegt.
4. Controleer regelmatig de oplaadstekker en andere accessoires op tekenen van schade. Als een onderdeel van het apparaat of de kabels beschadigd is, vermijd dan gebruik of opladen totdat het apparaat kan worden gerepareerd.
