Deerc D70 Handleiding

ONDERHOUD

1. Reinig de drone na elk gebruik met een schone, zachte doek.
2. Vermijd langdurige blootstelling aan direct zonlicht en vermijd warmteophoping op de drone of batterijen.
3. Dit apparaat is niet waterdicht en mag onder geen enkele omstandigheid worden ondergedompeld of aan water worden blootgesteld. Als het apparaat niet volledig droog wordt gehouden, kan dit het apparaat permanent beschadigen. Houd er rekening mee dat, hoewel het droog kan zijn waar u zich bevindt, druppels regen of nevel van een rivier of waterval uw drone kunnen beschadigen waar hij vliegt.
4. Controleer regelmatig de oplaadstekker en andere accessoires op tekenen van schade. Als een onderdeel van het apparaat of de kabels beschadigd is, vermijd dan het gebruik of opladen totdat de beschadigde onderdelen zijn vervangen.

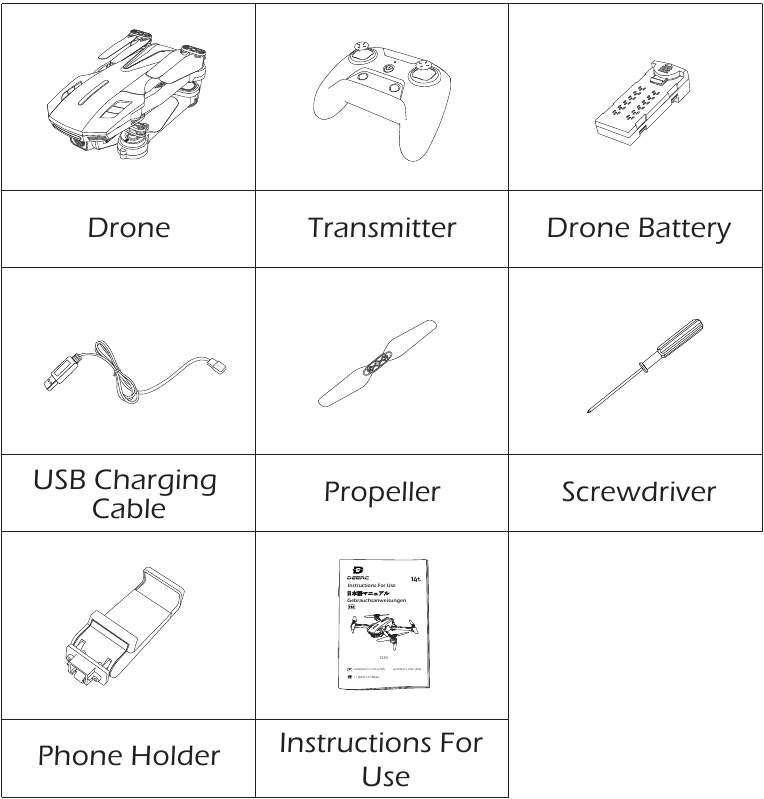

INHOUD VAN DE VERPAKKING

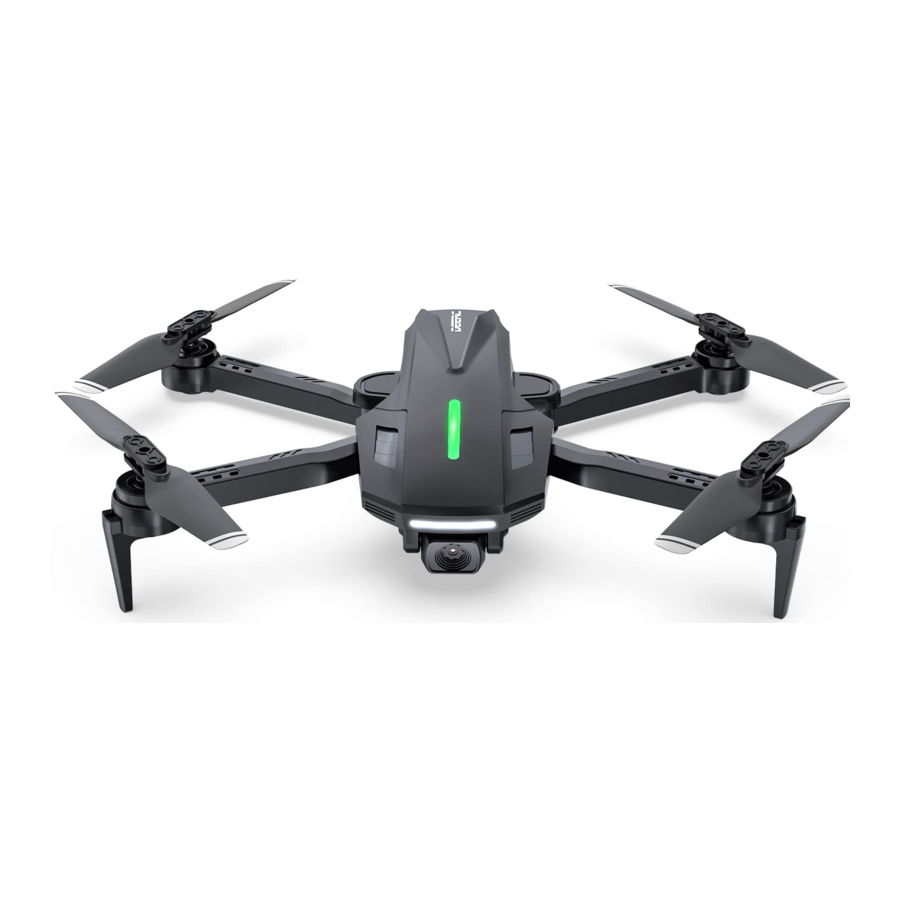

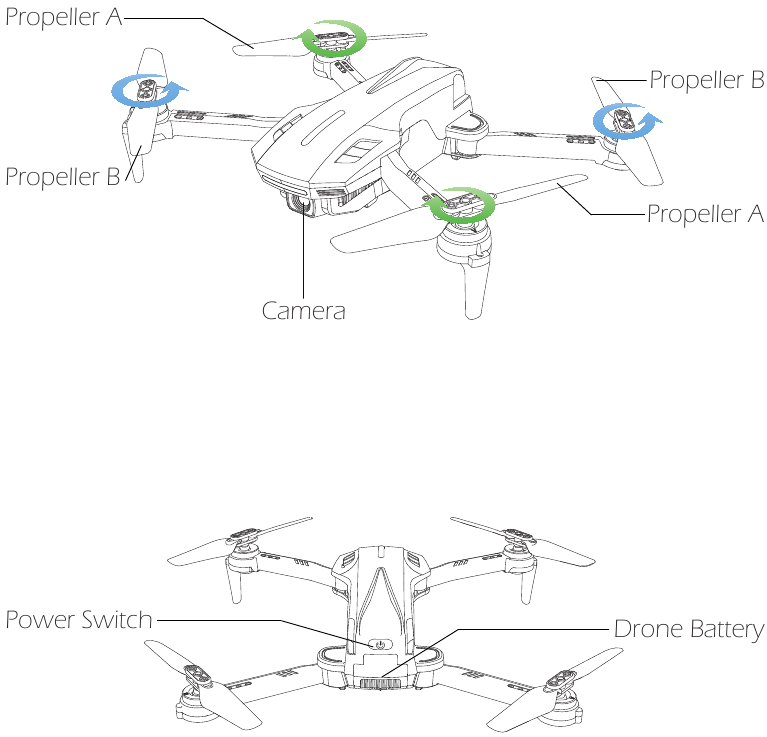

PRODUCTDETAILS

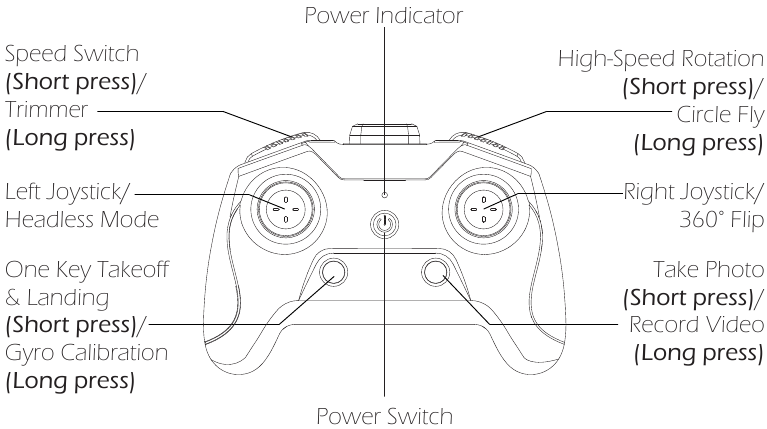

FUNCTIES VAN DE ZENDER

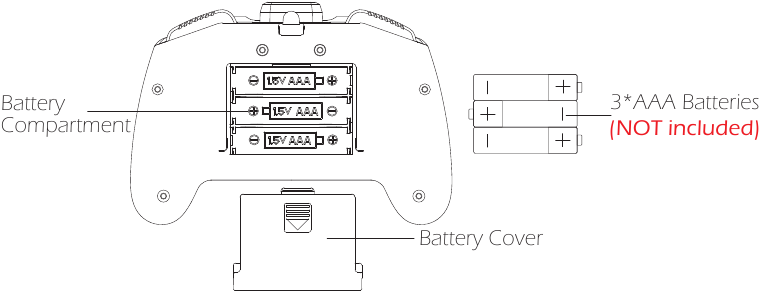

Open het batterijklepje aan de achterkant van de zender en plaats de drie AAA-batterijen (niet inbegrepen) in het batterijvak. Sluit vervolgens het batterijklepje om de installatie te voltooien.
* Signaal voor bijna lege batterij: de stroomindicator op de zender knippert en de zender piept continu.

• Plaats de batterijen voorzichtig.
• Meng geen oude en nieuwe batterijen.
• Meng geen verschillende soorten batterijen.

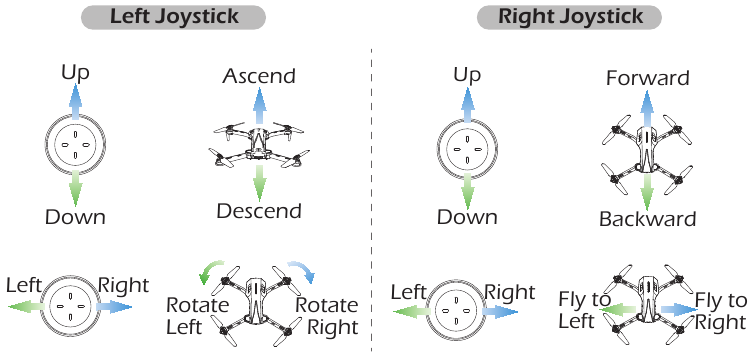

JOYSTICK-MODUS

MODUS 2

(Linkerhand gaspedaal MODUS 2 is de standaardinstelling.)

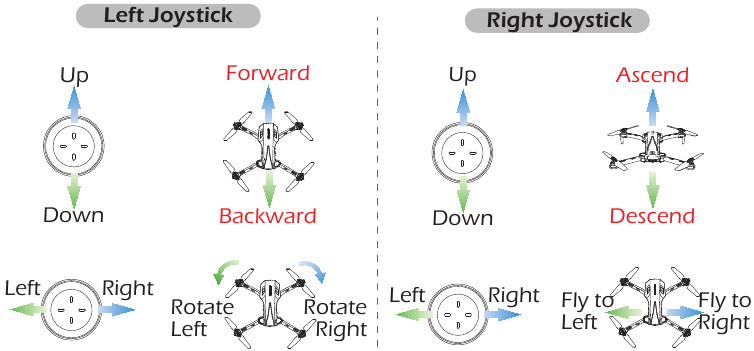

MODUS 1

Om MODUS 1 te activeren, zet u de zender aan terwijl u de knop "Snelheidsschakelaar/Trimmer" ingedrukt houdt. (Laat de knop "Snelheidsschakelaar/Trimmer" niet los totdat de zender is ingeschakeld.)

VOORBEREIDING VOOR DE VLUCHT

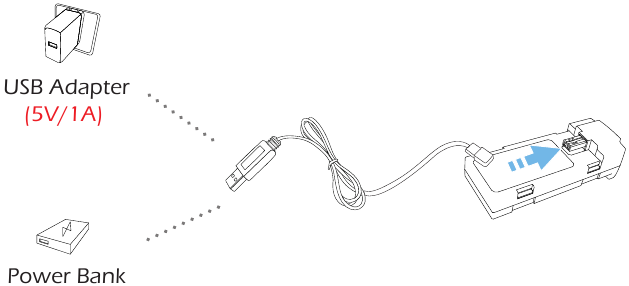

OPLADEN

1. Sluit de batterij van de drone aan op de USB-oplaadkabel.
2. Sluit de USB-oplaadkabel aan op een USB-oplaadpoort op de powerbank of USB-adapter (5V/1A).

3. Oplaadtijd: ongeveer 70 minuten.
4. 1. Wanneer de batterij wordt opgeladen, is het indicatielampje op de USB-oplaadkabel rood.
   2. Wanneer de batterij volledig is opgeladen, wordt het indicatielampje op de USB-oplaadkabel groen.

* Signaal voor bijna lege batterij: de indicatielampjes op de drone knipperen continu en de zender piept tijdens de vlucht.

• Lees voor het opladen de instructies in het gedeelte "Gebruik van de batterij" van de "Veiligheidsrichtlijnen" zorgvuldig door!
• Gebruik de originele oplaadkabel om de batterij op te laden.
• Laad de dronebatterij NIET direct na een vlucht op, omdat de temperatuur van de batterij te hoog kan zijn. Wacht tot deze is afgekoeld tot kamertemperatuur voordat u hem opnieuw oplaadt.

APP DOWNLOADEN

iOS

Android-app op Google Play

Scan de bijbehorende QR-code en download de Deerc FPV-app gratis.
Vereiste besturingssystemen: iOS 12.0 of hoger/Android 5.0 of hoger.

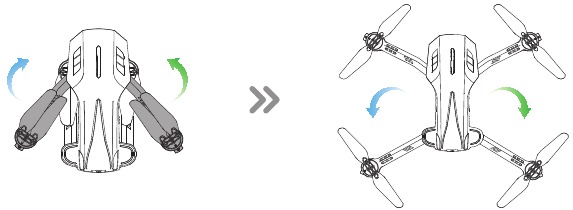

ARMEN

Alle armen van de drone zijn ingeklapt voordat de drone in de fabriek wordt verpakt. Vouw eerst de voorste armen uit en vouw vervolgens de achterste armen uit.

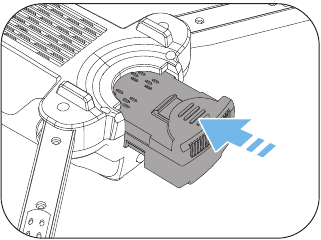

UNIT-BATTERIJ

Installatie: Duw de batterij in het batterijvak aan de achterkant van de drone. Zorg ervoor dat u een klik hoort, wat aangeeft dat de batterij stevig is geïnstalleerd.

De batterij moet stevig worden geïnstalleerd. Anders kan de vliegveiligheid van uw drone worden beïnvloed. De drone kan crashen als gevolg van een stroomonderbreking tijdens de vlucht.

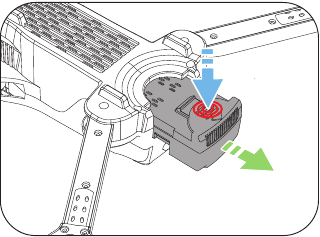

Verwijderen: Druk op de vergrendelknop op de batterij en trek de batterij uit de romp.

PROPELLERS

Installatie:

1. Op de achterkant van elke propeller is een "A" of "B" gedrukt.

2. Vergrendel de propellers op de bijbehorende motorassen (de motorassen zijn ook gemarkeerd) met een schroef.

3. Draai elke schroef met de klok mee.

• De propeller is geïnstalleerd voordat de drone in de fabriek wordt verpakt.
• De drone vliegt niet tenzij de juiste propeller op de juiste motoras is geïnstalleerd.

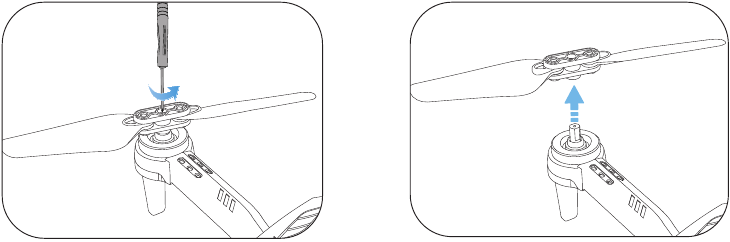

Verwijderen: Gebruik voor het verwijderen van de propeller een schroevendraaier (meegeleverd) om tegen de klok in te draaien en de propellers te verwijderen.

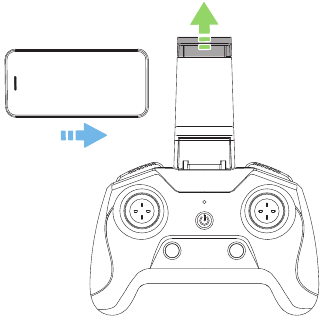

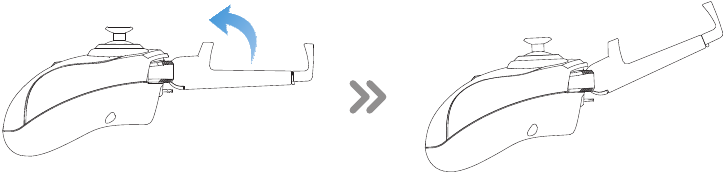

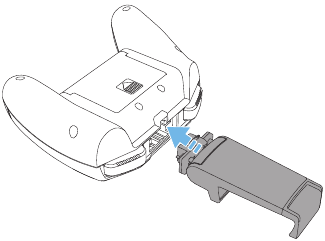

TELEFOONHOUDER

1. Verwijder de stofkap.

2. Plaats de telefoonhouder in een gleuf aan de bovenkant van de zender.

3. De telefoonhouder kan in een gewenste hoek worden ingesteld.

4. Open de telefoonhouder en plaats uw telefoon erin.


VLUCHT

Alle volgende handelingen in deze handleiding gebruiken MODUS 2.

* Als u de drone eerst met de zender koppelt en vervolgens met de mobiele telefoon, werken bepaalde app-functies niet. Omgekeerd, als u eerst de analoge bedieningssticks in de app gebruikt om de bewegingen van de drone te besturen, kunt u de drone vervolgens niet meer met de zender koppelen.

KOPPELEN

1. Druk lang op de aan/uit-schakelaar om de drone in te schakelen. De drone-indicatoren beginnen te knipperen.

2. Plaats de drone op een vlakke en horizontale ondergrond, met de voorkant naar voren en de achterkant naar de piloot.

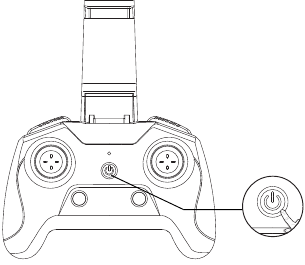

3. Druk kort op de aan/uit-schakelaar om de zender in te schakelen. Zodra de zender een lange pieptoon geeft en de stroomindicator van knipperend naar continu verandert, is de drone gekoppeld aan de zender.


VERBINDEN MET WI-FI

Verbind uw telefoon met het Wi-Fi-netwerk dat door de drone is gemaakt. U kunt de status van de drone controleren in de Deerc FPV-app.

1. Zorg ervoor dat Bluetooth, mobiele data en VPN zijn uitgeschakeld. Ga naar de Wi-Fi-instellingen van uw telefoon en klik op Wi-Fi om te zoeken naar de Wi-Fi van de drone. (Zorg ervoor dat u de drone inschakelt voordat u naar de Wi-Fi-instellingen op uw telefoon gaat)
2. Selecteer het Wi-Fi-netwerk: DeercFPV-******.
3. Wacht een paar seconden totdat uw telefoon verbinding maakt met de Wi-Fi van de drone.
4. Open de Deerc FPV-applicatie.
   > De verbinding tussen uw telefoon en de drone wordt automatisch tot stand gebracht.

Omdat het Wi-Fi-netwerk dat door de drone is gemaakt geen toegang heeft tot internet, kan uw telefoon u op verschillende manieren informeren, bijvoorbeeld door te zeggen dat de verbinding niet veilig is of dat er geen internetverbinding is, enz. Negeer deze berichten. Of, in het geval van pop-ups, kiest u de optie waarmee u bij de huidige Wi-Fi kunt blijven.

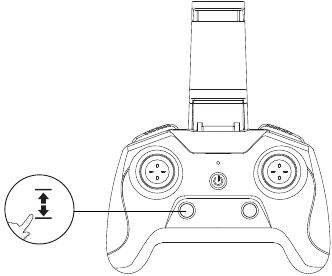

ÉÉN KNOP OPSTIJGEN/LANDEN

1. Ontgrendelen: Druk kort op de ( ) knop om de motoren te ontgrendelen.
2. Opstijgen: Druk nogmaals kort op dezelfde knop, de drone stijgt automatisch op en zweeft op 1,2 meter. Op dit moment kunt u deze drone besturen met de joysticks.
3. Landen: Wanneer de drone vliegt, drukt u kort op de ( ) knop, en de drone landt automatisch op de grond.

• U moet uw drone te allen tijde in het zicht houden. Als u hem niet kunt zien, kunt u hem niet besturen.
• Trek de linker joystick naar beneden, en de motoren stoppen met draaien. De drone is dus vergrendeld.

FUNCTIEDETAILS

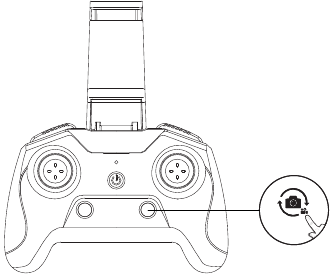

FOTO NEMEN/VIDEO OPNEMEN

Foto nemen: Druk kort op de ( ) knop op de zender om foto's te maken. De zender piept eenmaal en de indicator van de drone knippert eenmaal. Dit geeft aan dat de camera succesvol een foto heeft gemaakt.

Video opnemen: Houd de ( ) knop op de zender lang ingedrukt om video's op te nemen. De zender piept lang eenmaal, wat aangeeft dat de camera is begonnen met het opnemen van video. Houd nogmaals lang ingedrukt om de opname te beëindigen. (U hoort twee pieptonen van de zender.)

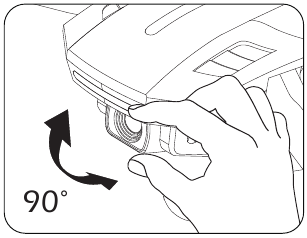

CAMERAHOEK AANPASSEN

U kunt de opnamehoek van de camera aanpassen door de camera handmatig te draaien. (De camera heeft een kantelbereik van 90°.)

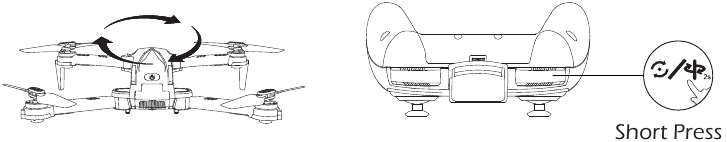

HOGESNELHEIDSROTATIE

Druk kort op de ( ) knop, de zender piept eenmaal, de drone begint snel te draaien. De drone verlaat automatisch de functie Hogesnelheidsrotatie na 10 seconden, of u kunt de rechterjoystick in een willekeurige richting duwen om de rotatie te stoppen.

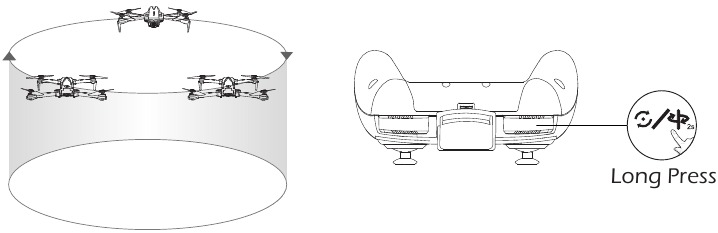

CIRKELVLIEG

Houd de ( ) knop lang ingedrukt, de zender geeft een lange pieptoon, wat aangeeft dat de drone de functie Cirkelvlieg is ingegaan. De drone verlaat automatisch de functie Cirkelvliegrotatie na 10 seconden, of u kunt de rechterjoystick in een willekeurige richting duwen om de Cirkelvlieg te stoppen.

SNELHEIDSSCHAKELAAR

Deze drone wordt geleverd met 3 snelheidsmodi (Laag/Midden/Hoog). Druk kort op de ( ) knop om te schakelen tussen lage, gemiddelde en hoge snelheid. De zender piept eenmaal om een lage snelheid aan te geven, piept twee keer om een gemiddelde snelheid aan te geven en piept drie keer om een hoge snelheid aan te geven. (De lage snelheid is de standaard snelheidsmodus.)

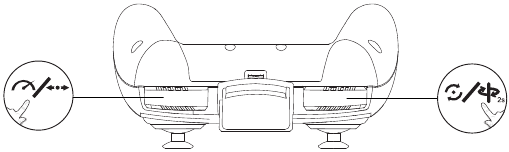

NOODSTOP

De noodstopfunctie mag alleen in noodgevallen tijdens de vlucht worden gebruikt om schade of letsel te voorkomen.

Druk tegelijkertijd kort op de knoppen linksboven en rechtsboven op de zender, de motoren stoppen onmiddellijk. Houd er rekening mee dat u het risico loopt dat de drone breekt als deze van een grote afstand valt of met een hoge snelheid iets raakt.

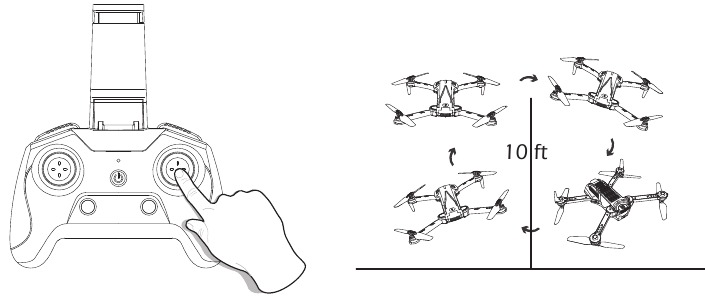

360 FLIP

Wanneer u bekend bent met alle functies van de drone, kunt u deze geweldige flipmodus proberen. Wanneer de drone zich op minstens 3 meter van de grond bevindt. Druk op de rechterjoystick en duw de rechterjoystick vervolgens naar voren/achteren of naar links/rechts. De drone maakt een flip in de overeenkomstige richting.

360°Flip-functies werken beter wanneer de batterij volledig is opgeladen.

HOOGTE-VASTHOUDFUNCTIE

De drone is ontworpen met een hoogte-vasthoudfunctie, zodat de drone zijn hoogte kan behouden nadat u de linkerjoystick hebt losgelaten (de linkerjoystick springt automatisch terug naar het midden).

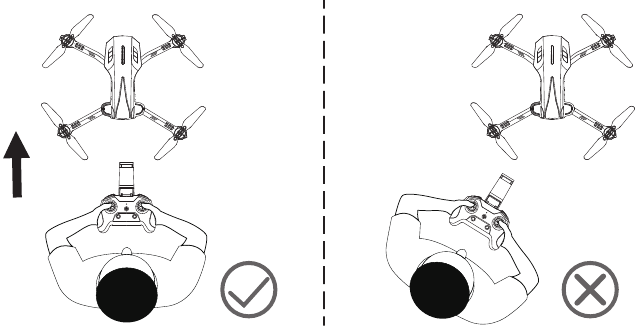

HEADLESS-MODUS

De Headless-modus is een geweldige trainingstool voor beginnende piloten. Het is ook handig wanneer de drone te ver van de piloot verwijderd is (waardoor het moeilijk is om de oriëntatie te bepalen). Het zorgt ervoor dat de drone vooruit, achteruit, links of rechts beweegt wanneer u de rechterjoystick in die richtingen beweegt, ongeacht welke kant de voorkant van de kop van de drone op wijst.

De piloot moet in dezelfde richting blijven kijken als de kop van de drone wijst bij het opstijgen.

Binnenkomen: Druk op de linkerjoystick op de zender. De zender piept continu, wat aangeeft dat de drone zich in de Headless-modus bevindt.

Verlaten: Druk nogmaals op de linkerjoystick en u hoort twee pieptonen, wat aangeeft dat de drone de Headless-modus verlaat.

* Waarom is de oriëntatie van de drone belangrijk?
In de normale vliegmodus kan de besturing van de dronebeweging soms contra-intuïtief zijn voor beginners. Wanneer de drone bijvoorbeeld in de lucht is met de kop naar rechts gericht, vliegt de drone naar rechts als u de rechterjoystick naar voren duwt, in plaats van naar voren te vliegen.
Met de Headless-modus heeft de drone een vaste "kop". In de Headless-modus onthoudt de drone altijd de kant waar zijn kop tijdens het opstijgen naar wijst als de voorkant. Dit betekent dat als de drone opstijgt met de kop naar voren gericht, het niet uitmaakt hoe de drone in de lucht is georiënteerd, wanneer u de rechterjoystick naar voren duwt, vliegt de drone naar voren. Of, wanneer de kop naar u wijst, als u de rechterjoystick naar links duwt, vliegt de drone naar links.

HOUDINGSAANPASSING

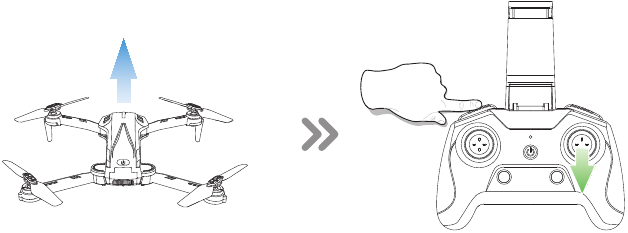

TRIMMER

De voorwaartse trim
Als de drone de neiging heeft om vooruit te drijven:

1. Druk op de ( ) knop en laat deze niet los.
2. Duw tegelijkertijd de rechterjoystick eenmaal naar achteren.
3. Afhankelijk van de manier waarop de drone drijft, zijn er mogelijk meerdere duwbewegingen nodig om de drone in evenwicht te brengen.
4. Wacht na elke duwbeweging 2 seconden om de beweging van de drone te bekijken. Als hij nog steeds drijft, duw de joystick dan nogmaals naar achteren.
5. Herhaal STAP 4 totdat de drone niet meer vooruit drijft.

* U kunt de achterwaartse/zijwaartse trim ook corrigeren met behulp van een vergelijkbare methode, d.w.z. door de rechterjoystick in de richting tegenovergesteld aan de drift te duwen.

Trimaanpassingen zijn ontworpen om drifts tegen te gaan die niet door luchtstromen worden veroorzaakt.

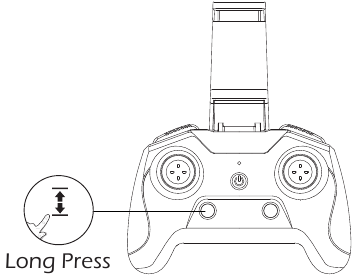

DE GYRO KALIBREREN

Zorg ervoor dat u de drone op een vlakke ondergrond plaatst voordat u de gyro kalibreert. Houd de gyrokalibratieknop 2 seconden lang ingedrukt om de gyro te kalibreren. De zender stuurt een lange pieptoon uit, wat aangeeft dat de kalibratie is voltooid.

Gebruik deze functie ALLEEN wanneer:

1. Er is geen invloed van de luchtstroom, EN
2. U kunt de drift NIET corrigeren met de trimmerfunctie.

SPECIFICATIES

DRONE
Model: D70
Gewicht: 94g/3.3oz
Maximale vliegtijd: 11 minuten (per batterij)
Motormodel: 716
Bedrijfstemperatuurbereik: 14° tot 104°F (-10° tot 40°C)
Afmeting: 236×200×48mm (uitgevouwen)
126×79×48mm (opgevouwen)

DRONEBATTERIJ
Capaciteit: 800mAh
Spanning: 3.7V
Batterijtype: Lithium-ion-polymeerbatterij
Oplaadtemperatuurbereik: 41° tot 104°F (5° tot 40°C)
Oplaadtijd: 70 minuten (afhankelijk van het laadvermogen en het resterende batterijvermogen)

ZENDER
Werkfrequentie: 2452-2474 MHz
Vliegafstand: 328 ft (buiten en onbelemmerd)
Bedrijfstemperatuurbereik: 14° tot 104°F (-10° tot 40°C)
Batterijtype: 3*1.5V AAA-batterij (niet inbegrepen)

CAMERA
Werkfrequentie: 2417 MHz
Fotoresolutie: 1280×720P
Videoresolutie: 1280×720P@20fps
Transmissieafstand: 197 ft(buiten en onbelemmerd)
Fotoformaten: JPEG
Videoformaten: AVI/MP4

USB-OPLAADKABEL
Ingang: 5V/1A
Nominaal vermogen: ≤5 W

VEILIGHEIDSINSTRUCTIES

CONTROLE VOOR GEBRUIK

1. Dit product is een uiterst nauwkeurige drone die verschillende elektronische stabiliteits- en controlemechanismen integreert. Zorg ervoor dat u deze drone zorgvuldig en correct configureert om een veilige, ongevalvrije werking te garanderen.
2. Zorg ervoor dat de batterijen van de drone en de zender voor elk gebruik schoon, onbeschadigd en volledig opgeladen zijn.
3. Zorg ervoor dat alle propellers onbeschadigd zijn en in de juiste richting zijn geïnstalleerd.
4. Voer vóór elk gebruik een grondige controle van het product uit. Inspecteer de integriteit van de onderdelen, eventuele tekenen van scheuren en slijtage van de propellers, het batterijvermogen en de effectiviteit van de indicator, enz. Als er na controle van de drone een probleem wordt gevonden, gebruik deze dan niet voordat het probleem is opgelost.

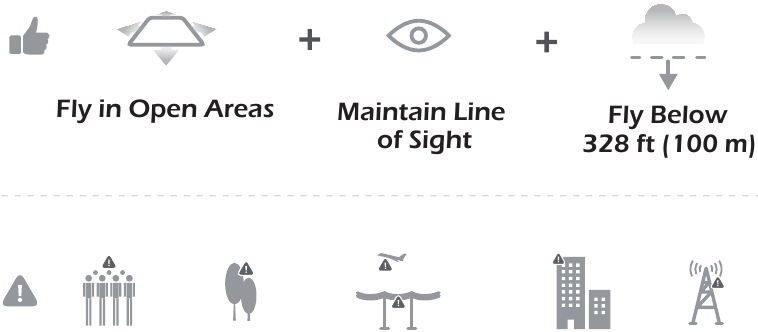

VLUCHTOMGEVING

Vermijd vliegen over of in de buurt van obstakels, mensenmassa's, hoogspanningsleidingen, bomen, luchthavens of waterpartijen.
Vlieg NIET in de buurt van sterke elektromagnetische bronnen, zoals hoogspanningsleidingen en basisstations, omdat dit het ingebouwde kompas kan beïnvloeden.

Gebruik deze drone NIET in slechte weersomstandigheden zoals regen, sneeuw, mist en wind.

BEDRIJFSVEREISTEN

1. Gebruik dit product NIET om bewegende voertuigen te volgen.
2. Schakel tijdens de vlucht de motoren alleen uit in geval van nood.
3. Wanneer de batterij bijna leeg is, breng de drone terug naar uw startpunt.
4. Gebruik dit product NIET als u zich moe voelt, medicijnen gebruikt of zich onwel voelt en alcohol drinkt.
5. Wees u bewust van het geluidsvolume dat de drone produceert. Zorg ervoor dat u voldoende afstand houdt om gehoorbeschadiging te voorkomen.
6. Blijf uit de buurt van de draaiende propellers en motoren.

7. Vlieg NIET in ruimtes waar drones verboden zijn. Respecteer de privacy van mensen door uw drone niet te dicht bij anderen te laten vliegen.


GEBRUIK VAN DE BATTERIJ

1. Zorg ervoor dat de batterijen in de juiste richting zijn geplaatst, zoals weergegeven in de handleiding.
2. Vermijd kortsluiting door de batterijen correct te plaatsen en de batterijen niet te pletten of uit te knijpen, omdat dit het risico op brand of explosie kan veroorzaken.
3. Meng GEEN nieuwe en oude batterijen, omdat dit kan leiden tot slechte prestaties van het product.
4. Gooi gebruikte batterijen zorgvuldig weg, zwerf niet met afval en recycle waar mogelijk.
5. Stel lege batterijen NIET bloot aan hitte of vuur, anders kunnen ze exploderen.
6. Als het apparaat langere tijd niet wordt gebruikt, verwijder dan de batterijen om mogelijke schade aan de drone door batterijlekkage te voorkomen.
7. Gebruik alleen de USB-oplaadkabel die bij de drone is geleverd om de batterij op te laden.
8. Sluit de batterij NIET rechtstreeks aan op stopcontacten of sigarettenaansteker-aansluitingen in de auto, omdat dit uw batterij beschadigt, omdat deze verschillende spanningen hebben.
9. Probeer de batterij op geen enkele manier te demonteren of aan te passen.
10. Gebruik de batterij NIET als deze een geur afgeeft, warmte genereert, verkleurd, vervormd raakt of er op enigerlei wijze abnormaal uitziet. Als een van deze situaties zich voordoet terwijl de batterij in gebruik is of wordt opgeladen, verwijder deze dan onmiddellijk uit het apparaat of de oplader en stop het gebruik.
11. Doorboor de batterijbehuizing NIET met een spijker of een ander scherp voorwerp, breek hem niet open met een hamer en ga er niet op staan! Gooi deze batterij weg of recycle deze, omdat dit persoonlijk letsel of schade aan uw drone kan veroorzaken.
12. Laad de batterijen altijd op op een brandwerende ondergrond en uit de buurt van brandbare materialen. Laad NIET op oppervlakken die vlam kunnen vatten, waaronder: hout, doek en tapijt.
13. Dompel de batterij NIET onder in water en maak hem niet nat.
14. Soldeer de batterijaansluiting op geen enkele manier.
15. Houd batterijen buiten bereik van kinderen of huisdieren.
16. Sluit de batterij NIET kort door draden of andere metalen voorwerpen aan te sluiten op de positieve (+) en negatieve (-) polen.

CONTACT MET ONS OPNEMEN

Aarzel niet om contact met ons op te nemen als u verdere ondersteuning nodig heeft.
16:00 ~ 07:00 uur (PST)
usa@deerc.com (USA)
eu@deerc.com (EU)
+1(855)777-8866

Scan deze code met Live Chat voor online ondersteuning.

INFORMATIE VAN DE FABRIKANT

Gefabriceerd door
Xiamen Huoshiquan Import & Export CO.,LTD.
Adres: Unit 1, Room 501, Hongxiang Building, No.258 Hubin Nan
Road, Siming District, Xiamen, China
+1(855)777-8866
